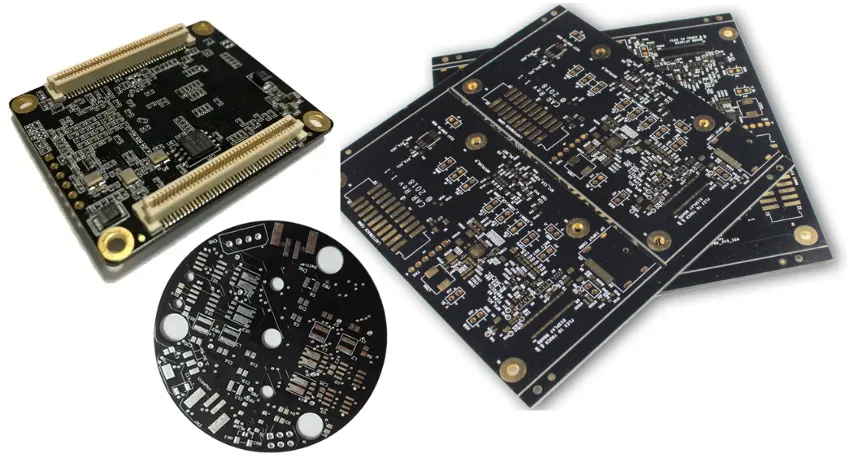

Почему черные PCB доминируют в премиальной электронике
Черная FR4 PCB стала синонимом электроники высокого класса – от флагманских смартфонов до игровых периферийных устройств. Это не просто маркетинг; черная паяльная маска обеспечивает конкретные технические преимущества, оправдывающие ее премиальное позиционирование.
Матовое черное покрытие поглощает рассеянный свет, уменьшая оптические помехи в модулях камеры и сенсорных приложениях до 70%. Для игрового оборудования и автомобильных дисплеев черные PCB минимизируют отражения, которые могут отвлекать пользователей или мешать работе оптических систем.
Преимущества тепловых характеристик
Черная паяльная маска содержит углеродные добавки, которые улучшают свойства теплового излучения:
- Коэффициент излучательной способности: 0,90–0,95 против 0,85 у зеленой FR4 PCB
- Рассеивание тепла: Температуры перехода на 5–8 °C ниже в светодиодных приложениях
- Тепловое циклирование: Превосходная производительность через 1500+ циклов
- Снижение горячих точек: Более равномерное распределение температуры
Проблемы производства и решения
Сложность процесса
Черная паяльная маска требует специального обращения:
Сложность инспекции: Стандартные системы AOI испытывают трудности с низкой контрастностью между черной маской и медью. Решение: Камеры высокого разрешения со специализированными углами освещения и улучшенным ИИ обнаружением дефектов.
Контроль толщины: Углеродные добавки влияют на характеристики потока. Мы поддерживаем допуск ±3 мкм за счет мониторинга вязкости и автоматизированных систем покрытия.
Равномерность покрытия: Черная маска показывает дефекты более readily, чем зеленая. Многопроходное нанесение обеспечивает полное, равномерное покрытие без микропор.
Адаптации контроля качества
- УФ-инспекция для проверки покрытия
- Анализ поперечного сечения при 200-кратном увеличении
- Тестирование адгезии по IPC-TM-650
- Тестирование ионного загрязнения со специализированными параметрами
Особенности проектирования для конкретных применений
Игровые и PC компоненты
Видеокарты и материнские платы используют черную FR4 для эстетики и производительности. Сниженная отражательная способность предотвращает утечку света в корпусах с RGB-подсветкой. Для высокомощных GPU черные PCB способствуют тепловому управлению наряду с радиаторами и системами охлаждения.
Автомобильная электроника
Дисплеи приборной панели и информационно-развлекательные системы требуют черных PCB для предотвращения отражений на ветровых стеклах. Улучшенные тепловые свойства полезны для силовой электроники в моторных отсеках, работающих при температуре окружающей среды 105 °C.
Премиальное аудиооборудование
Усилители высокого класса используют черную FR4 для минимизации ЭМП и обеспечения визуальной согласованности с алюминиевыми корпусами. Содержание углерода в черной маске обеспечивает маргинальные преимущества экранирования ЭМП – примерно 3 дБ дополнительного затухания на 1 ГГц.
Анализ затрат и выгод
Черная FR4 PCB обычно стоит на 15–25 % дороже стандартной зеленой:
Дополнительные затраты:
- Сырье: +0,15–0,25 $/фут²
- Увеличенное время инспекции: +20 % труда
- Более низкие показатели выхода: снижение на 2–3 %
- Специализированная оснастка для многослойной FR4 PCB
Ценностные предложения:
- Премиальное позиционирование продукта
- Улучшенное тепловое управление
- Снижение оптических помех
- Улучшенная эстетическая привлекательность
ROI становится положительным при объемах >1000 единиц для потребительских товаров, где премиальное восприятие ведет к более высоким маржам.
Рекомендации по проектированию черной FR4 PCB
Оптимизация шелкографии: Белая шелкография обеспечивает максимальную контрастность. Минимальная высота текста: 0,8 мм для надежной читаемости. Рассмотрите желтую FR4 PCB для критических для безопасности маркировок, требующих сверхвысокой видимости.
Видимость дорожек: Открытая медь выглядит ярче на фоне черной маски – полезно для отладки, но требует тщательного эстетического планирования. Рассмотрите белую FR4 PCB для приложений, где видимость дорожек должна быть минимизирована.
Размещение компонентов: Черные PCB затрудняют идентификацию компонентов во время сборки. Всесторонняя маркировка шелкографией и монтажные чертежи становятся критически важными.
Возможности HILPCB по черной FR4
- Варианты матовой и глянцевой отделки
- Контроль толщины 10–30 мкм
- Поддержка от однослойной FR4 PCB до сложных многослойных конструкций
- Совместимость с HDI и встроенными компонентами
- Селективная черная/зеленая паяльная маска для оптимизации затрат
Сотрудничайте с HILPCB для производства черной FR4 PCB, которая балансирует эстетику, производительность и стоимость. Наши процессы премиум FR4 PCB гарантируют, что ваши продукты высокого класса соответствуют как техническим, так и визуальным требованиям.
