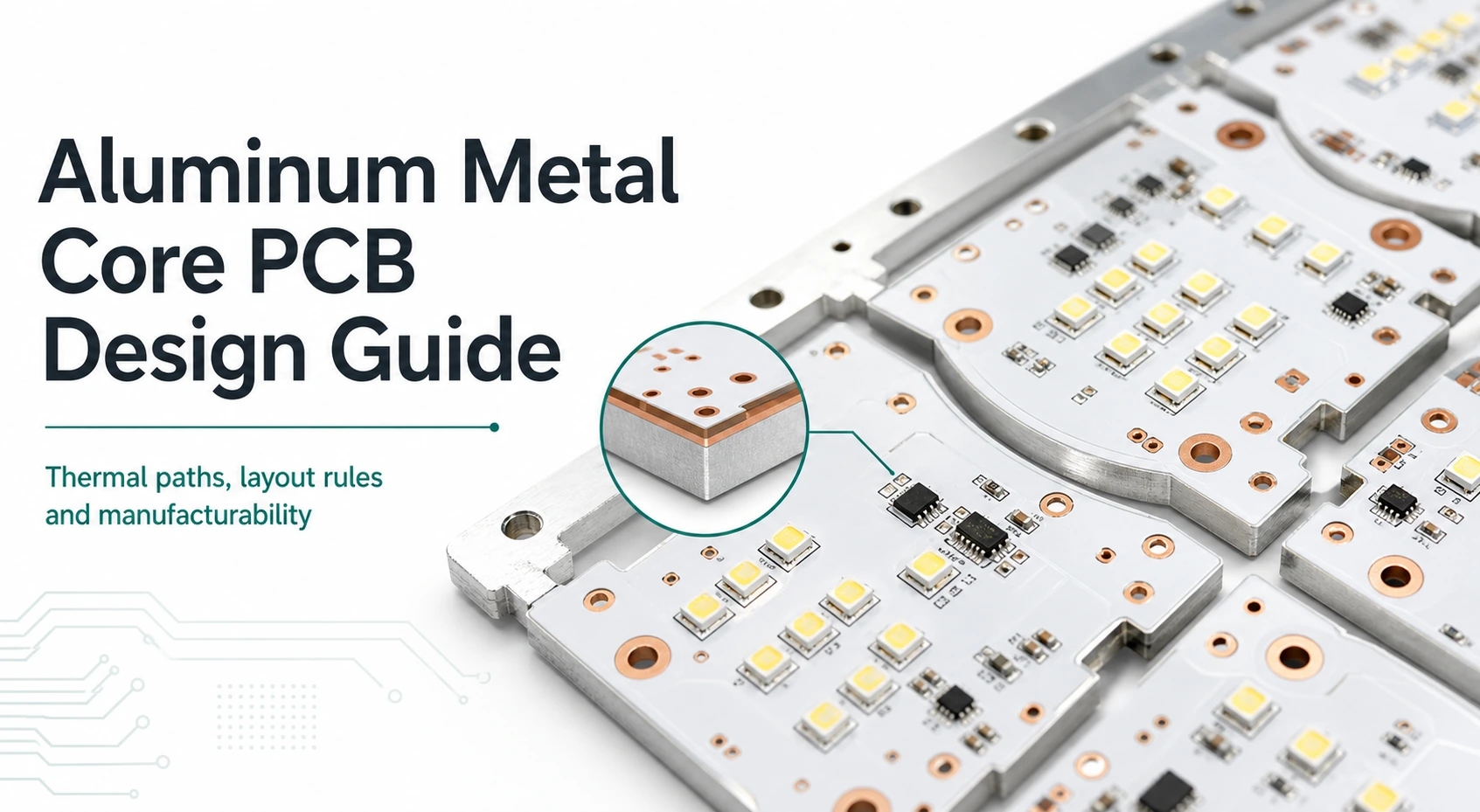

Auswahl von Aluminium- und Metal-Core-PCBs vor der Freigabe

• Behandeln Sie die Auswahl von Aluminium-PCBs als Plattformentscheidung für die Leiterplatte, nicht als bloße Materialabkürzung. Die eigentliche Überprüfung besteht darin zu entscheiden, ob das Produkt einen metallbasierten Wärmepfad benötigt, auf welche Isolationsschicht es sich stützt und wie die Bestückung validiert wird.
• Trennen Sie die Bezeichnungen vor der Freigabe. Aluminium-PCB weist normalerweise auf eine gängige Metal-Core-Route hin, während Metal Core PCB, MCPCB und IMS eine breitere Plattformfamilie mit unterschiedlichen Annahmen zu Basis und Dielektrikum abdecken können.
• Wechseln Sie nicht auf Metal-Core, nur weil das Design heiß wird. Einige Boards sollten bei FR-4 bleiben oder in Richtung Heavy-Copper gehen, wenn Stromverteilung, Interconnect-Dichte oder Flexibilität beim Lagenaufbau wichtiger sind als eine Metallbasis.
• Behalten Sie Keramik als separate thermische Plattform im Auge, nicht als Premium-Version von MCPCB. Keramik kommt ins Spiel, wenn Isolation, Substratfamilie und Gehäuseinteraktion eine andere Route als IMS erfordern.
• Die Bestückung (Assembly) ist Teil der Entscheidung. Die Reflow-Planung für MCPCB ist rein pastenspezifisch, hängt von der thermischen Masse des Boards ab und erfordert eine explizite Verantwortlichkeit für das Profiling anstelle eines geliehenen universellen Profils.
• Das Freigabepaket sollte eine einzige Validierungsfrage übergeben: Warum wurde diese thermische Plattform gewählt, wie wird der erste Bau profiliert und inspiziert, und was muss vor dem nächsten Revisions-Freeze bestätigt werden.

Eine Überprüfung von Aluminium- oder Metal-Core-PCBs ist ein Check zur Auswahl der thermischen Plattform. Sie entscheidet, ob das Board ein isoliertes Metallsubstrat, eine Heavy-Copper- oder thermische FR-4-Route oder eine Keramik-Route verwenden sollte – basierend auf Wärmepfad, dielektrischer Isolation, Bestückungsverhalten und der vor der Freigabe erforderlichen Validierungsübergabe.

In diesem Leitfaden

1. Was entscheidet eine Aluminium- oder Metal-Core-PCB-Überprüfung eigentlich?
2. Warum verändert das Vokabular (Aluminium PCB, MCPCB, IMS) die Überprüfung?
3. Wie beeinflussen Wärmepfad, dielektrische Isolation und Bestückungsroute die Wahl?
4. Wann sollten Sie den Wechsel zu einem Metal-Core-PCB vermeiden?
5. Wie sollte die Validierungsübergabe Prototypen-, Profiling- und Inspektionsgrenzen managen?
6. Was sollte in einer RFQ-Checkliste für Aluminium-/Metal-Core-PCBs enthalten sein?
7. Häufig gestellte Fragen (FAQ)
8. Nächste Schritte

Was entscheidet eine Aluminium- oder Metal-Core-PCB-Überprüfung eigentlich?

Eine Aluminium-PCB-Überprüfung wird oft zu eng gefasst, als würde das Team nur ein Leiterplattenmaterial mit besserem Wärmemanagement auswählen. Dieser Rahmen ist schwach. Vor der Freigabe ist die eigentliche Entscheidung, ob das Produkt in eine andere Board-Plattform mit einem eigenen Wärmepfad, einer eigenen Isolationsschicht, einer eigenen Bestückungsroute und einer eigenen Validierungslast eintritt.

Diese Unterscheidung ist wichtig, da das Vokabular rund um Aluminium-Basis-PCB, Aluminium-Board, Aluminium-Leiterplatte und Metal-Core-PCB mehrere verschiedene Fragen in einem einzigen Label vermischt. Einige dieser Begriffe beschreiben das Basismetall. Einige beschreiben die gesamte isolierte Struktur. Einige sind eigentlich nur eine Kurzbezeichnung für ein Ziel des Wärmemanagements. Eine Freigabeüberprüfung muss diese Konzepte trennen, bevor das Board-Paket eingefroren wird.

Auf Board-Ebene lautet die erste Frage nicht "Ist Aluminium besser?". Die erste Frage lautet, welche Funktion das Board im Wärmepfad erfüllen soll. Wenn die Plattform Wärme vertikal in eine Basisstruktur ableiten muss, während die elektrische Trennung aufrechterhalten wird, dann könnte MCPCB oder IMS der richtige Zweig sein. Wenn das Board stattdessen mehr laterale Wärmeverteilung, stromführenden Querschnitt oder die gewöhnliche Freiheit von Multilayer-Boards benötigt, kann die thermische Plattformüberprüfung immer noch auf Heavy-Copper oder eine aktualisierte FR-4-Route anstatt auf einen Metallkern hinauslaufen.

Die zweite Frage lautet, welche Schicht tatsächlich die Isolation bereitstellt. Im IMS-Sprachgebrauch ist das Dielektrikum keine Nebensache. Es ist die elektrische Trennschicht, die zwischen dem Schaltungskupfer und der Metallbasis sitzt, daher beeinflusst sie direkt, wie das Team über den Wärmepfad und die Bestückung denkt. Ein Board kann nicht als "Aluminium-PCB" genehmigt werden, wenn die Release-Notes niemals klären, von welchem Isolationsansatz das Design abhängt.

Die dritte Frage lautet, ob die Bestückungsroute (Assembly Route) noch zur Produktarchitektur passt. MCPCB ist nicht nur ein Materialthema, und Reflow ist nicht nur eine Prozessnotiz. Öffentliche IMS-Materialreferenzen und Lötpastenrichtlinien weisen in die gleiche Richtung: Sobald ein Board von einer metallbasierten thermischen Plattform abhängt, werden Temperatur-Profiling, Pastenauswahl, Inspektion und die Interpretation des ersten Baus Teil der Freigabeüberprüfung und nicht nur ein nachträglicher Gedanke (Ventec IMS-Familienübersicht; Indium Reflow-Notiz; Kester Reflow-Profil-Notiz). Aus diesem Grund kann das Projekt die Entscheidung für eine thermische Plattform nicht als abgeschlossen betrachten, bis die Verantwortung für die Bestückung geklärt ist.

Die vierte Frage lautet, was der Prototyp beweisen soll. Eine sichere Freigabe verspricht keine thermische Leistung des fertigen Boards, keine Sperrschichttemperaturen und keine Zuverlässigkeit im Feld. Sie gibt an, welchen Plattformzweig das Projekt gewählt hat und welche Beweise beim ersten Bau erforderlich sind, um zu bestätigen, dass dieser Zweig angemessen ist. Das kann eine Bestätigung des Wärmepfads, eine Bestätigung des Bestückungsverhaltens oder eine Bestätigung sein, dass die Kombination aus Isolation und Basis das vorgesehene Package-Layout immer noch unterstützt.

In der Praxis genehmigt eine Aluminium- oder Metal-Core-PCB-Überprüfung daher eine kohärente Plattformroute:

• wofür das Board die Basisstruktur nutzt
• wie die elektrische Isolation bewahrt wird
• welche Bestückungsmethode die Plattform durch den ersten Bau trägt
• wie das Prototyp-Ergebnis auf Board-Ebene interpretiert wird

Wenn diese Punkte noch vage sind, hat das Projekt noch keine Entscheidung für ein Aluminium-PCB getroffen. Es hat lediglich ein thermisches Problem.

Entscheidungsmatrix: Frühe Regeln für die Auswahl der thermischen Plattform

Teams ziehen in der Regel den größten Nutzen aus dieser Tabelle, wenn sie sie frühzeitig anwenden, noch bevor Angebote verglichen werden und bevor sich Layout-Notizen zu Annahmen verhärten. Es geht nicht darum, Plattformen zu bewerten. Es geht darum zu entscheiden, in welchen Zweig das Projekt tatsächlich eintritt und welche Beweise dieser Zweig erfordert.

Warum verändert das Vokabular (Aluminium PCB, MCPCB, IMS) die Überprüfung?

Das Benennungsproblem rund um dieses Thema ist nicht kosmetischer Natur. Es verändert, was das Freigabeteam zu genehmigen glaubt.

Aluminium-PCB beschreibt oft die vertrauteste Metal-Core-Route: Schaltungskupfer auf einer isolierten Schicht über einer Aluminiumbasis. Dieser Begriff ist nützlich, wenn das Design wirklich an diese gängige Route gebunden ist. Er wird irreführend, wenn das Team ihn als pauschales Synonym für jedes thermisch gemanagte Board verwendet.

Metal Core PCB und MCPCB sind weiter gefasst. Sie beschreiben eine Familie des Wärmemanagements auf Metallbasis, nicht nur eine einzige Basismetallwahl. Aus diesem Grund sind diese Begriffe sicherer, wenn die Überprüfung noch zwischen Basisoptionen, Richtung des Dielektrikums und Bestückungskonsequenzen unterscheiden muss. IMS (Insulated Metal Substrate) ist wiederum spezifischer: Es lenkt die Aufmerksamkeit auf die isolierte Struktur selbst, die normalerweise die eigentliche technische Frage darstellt.

Diese Vokabelhierarchie ist nützlich, weil sie das Projekt davor bewahrt, die Plattformklasse mit dem Spitznamen des Boards zu verschmelzen:

• verwenden Sie Aluminium-PCB, wenn die Plattform bereits eindeutig eine isolierte Struktur auf Aluminiumbasis ist
• verwenden Sie MCPCB oder Metal Core PCB, wenn die Überprüfung noch auf die metallbasierte Familie und nicht auf eine Basiswahl zentriert ist
• verwenden Sie IMS, wenn die Isolationsschicht und der isolierte Aufbau der Hauptpunkt der Unterhaltung sind

Ebenso wichtig ist es, benachbarte Plattformspuren getrennt zu halten. Öffentliche Referenzen für Materialfamilien trennen Keramiksubstrat-Routen bereits von IMS-Routen, daher sollten diese Namen in Release-Notes nicht als austauschbare Kurzformen behandelt werden (CeramTec Keramiksubstrate Seite; Ventec IMS Familienübersicht). Ein Board, das einen Metallkernrahmen benötigt, ist nicht automatisch eine Entscheidung für Keramik, und eine Keramikdiskussion sollte nicht so umgeschrieben werden, als ob es sich nur um ein höherwertiges Aluminium-PCB handeln würde.

Diese Benennungsdisziplin schützt den Artikel auch vor unbegründeten Behauptungen. Wenn die Überprüfung nur "Aluminium-Board" besagt, sind Teams versucht, direkt zu Versprechungen über Betriebstemperatur, Zuverlässigkeit oder Fertigungsgeschwindigkeit überzugehen. Eine bessere Benennungshaltung hält die Diskussion auf der Ebene der Board-Plattform, wo die eigentlichen Fragen der Überprüfung der Wärmepfad, die Isolation, die Bestückung und die Verantwortung für die Validierung sind.

Wie beeinflussen Wärmepfad, dielektrische Isolation und Bestückungsroute die Wahl?

Sobald das Vokabular bereinigt ist, wird die Plattformentscheidung spezifischer. Drei miteinander verknüpfte Fragen machen den Großteil der Überprüfungslast aus.

Die erste ist der Wärmepfad. Eine Metal-Core-Route macht Sinn, wenn das Board einen bewussten Pfad von der Wärmequelle durch die isolierte Struktur in eine Basis benötigt, die an den Rest des mechanischen Systems koppeln kann. Dies unterscheidet sich von einem Board, dessen Hauptbedarf ein Kupferquerschnitt, lokale Ausbreitung oder thermische Verteilung über einen konventionelleren Lagenaufbau ist. Die Überprüfung sollte fragen, wo die meiste Wärme das Bauteil verlässt und welche Rolle das Board danach spielen soll.

Die zweite ist die dielektrische Isolation. Bei IMS- oder MCPCB-Arbeiten ist die Isolationsschicht nicht nur eine elektrische Anforderung. Sie ist Teil der Plattformidentität. Ein Board kann einen effizienten mechanischen Wärmepfad haben und dennoch die falsche Route sein, wenn die Isolationsannahmen schlecht definiert sind, wenn Bauteilabstände und Pad-Muster-Entscheidungen nicht zur Struktur passen oder wenn das Freigabepaket das Board nur als "Aluminiumbasis" beschreibt, ohne anzugeben, auf welche isolierte Konstruktion das Design angewiesen ist.

Die dritte ist die Bestückungsroute. Eine Grenze, die man leicht übersieht, ist, dass MCPCB-Reflow-Richtlinien sowohl den Materialkontext als auch eine lötpastenspezifische Prozessanleitung erfordern. Das bedeutet, dass eine Freigabeüberprüfung kein universelles Reflow-Rezept für Metal-Core-Arbeiten veröffentlichen oder übernehmen sollte. Reflow-Fenster sind rein pastenspezifisch, und das gemessene Profil hängt weiterhin von der thermischen Masse des Boards, dem Bauteilmix und dem Ziel des Baus ab (Indium Reflow-Notiz; Indium8.9HF Pasten-Datenblatt; Kester Reflow-Profil-Notiz). Die nützliche Freigabefrage lautet daher nicht: "Welches Profil verwendet MCPCB?", sondern: "Wer besitzt das Profil, welche Pastenspezifikation ist relevant und was muss der erste Bau bestätigen?"

Diese drei Fragen erklären auch, warum die Validierungsübergabe in die Auswahl-Diskussion gehört. Wenn das Board eine metallbasierte Route einschlägt, sollte die Übergabe Folgendes abdecken:

• den beabsichtigten Wärmepfad durch die Board-Struktur
• das Isolationsmodell, von dem das Board abhängt
• die Bestückungsmethode und die Verantwortung für das Profil
• die Inspektionsgrenze für den ersten Bau

Hier können materialspezifische IMS-Beispiele nützlich sein, jedoch nur innerhalb dieser Grenzen. Ventec IMS-Datenblätter können eine auf den Materialumfang beschränkte Diskussion von Produktfamilien unterstützen, insbesondere dann, wenn der Artikel den genauen Produktkontext bewahrt, anstatt ihn in ein allgemeines Leistungsversprechen für das Board zu verwandeln (Ventec VT-4B7 datasheet). Sie sind kein Beweis für das fertige Board und berechtigen nicht zu weitreichenden thermischen Versprechungen, Zuverlässigkeitsgarantien oder einem anbieterneutralen Ranking. Die gleiche Disziplin gilt für Profilbeispiele: Pastendatenblätter und Reflow-Hinweise können die Prozessplanung umrahmen, bleiben aber pastenspezifisch und sind keine universellen Prozessregeln.

Für Projekte, die sich dieser kombinierten Struktur erst noch annähern, ist der ehrlichste öffentliche Weg meistens, die Arbeit als Diskussion über die thermische Plattform zu behandeln, anstatt als abgeschlossene Materialentscheidung. Aus diesem Grund profitieren viele Teams davon, die Erwartungen an die Bestückung zur gleichen Zeit zu prüfen, in der sie die Routen für die Board-Plattformen vergleichen.

Wann sollten Sie den Wechsel zu einem Metal-Core-PCB vermeiden?

Ein nützlicher Artikel über Aluminium-PCBs muss sagen, wann die Antwort "Nein" lautet. Viele thermische Programme scheitern nicht daran, dass sie Metal-Core ignoriert haben. Sie scheitern, weil sie zu früh in den falschen Plattformzweig eingetreten sind.

Bleiben Sie bei FR-4, wenn das Produkt weiterhin die gewöhnliche Multilayer-Freiheit, konventionelle Routing-Dichte oder Signal- und Steuerungs-Integration benötigt, die auf einem metallbasierten Zweig unpraktisch würden. Wenn das thermische Problem noch lokal ist und der breitere Lagenaufbau die eigentliche Systemarbeit leistet, besteht die bessere Route möglicherweise darin, das Board bei FR-4 zu belassen und die thermische Designüberprüfung auf Board-Ebene zu verschärfen, anstatt die gesamte Plattform zu wechseln.

Bleiben Sie bei Heavy-Copper, wenn das Board-Problem in erster Linie die Stromverteilung, der Kupferquerschnitt oder die laterale Ausbreitung ist und nicht der isolierte Transfer in eine Basis. Heavy-Copper und MCPCB können in denselben Anwendungsfamilien koexistieren, insbesondere bei Leistungs- und Energie-Hardware, aber sie lösen unterschiedliche Board-Belastungen und sollten als separate Optionsfamilien geprüft werden. Die sichere Frage ist nicht "Welches ist besser?". Sie lautet: "Benötigt dieses Board hauptsächlich eine metallbasierte thermische Route oder eine Strom-und-Verteilungs-Route mit konventionellerer Stack-Freiheit?"

Wechseln Sie zu Keramik, wenn das Projekt überhaupt nicht mehr über das Basismetall diskutiert. Keramik gehört zu einer anderen Substratkategorie und kommt ins Spiel, wenn Package-Interaktion, Substratfamilie oder das thermische und isolierende Verhalten nach dieser Kategorie verlangen und nicht nach IMS. Dies sollte nicht als Premium-Ranking über MCPCB geschrieben werden. Es ist ein Routenwechsel. Sobald sich das Projekt in dieser Kategorie befindet, verlagern sich das Vokabular der Überprüfung, die Materialfamilie und die Validierungslast.

Thermisches FR-4 gehört aus demselben Grund in die Diskussion. Einige Programme benötigen mehr thermische Marge als Standard-FR-4, erfordern jedoch keine Metallbasis oder ein Keramiksubstrat. In diesen Fällen sollte die Überprüfung fragen, ob das Problem noch innerhalb des Zweigs der konventionellen starren Boards gelöst werden kann, bevor auf eine Metal-Core-Route eskaliert wird.

Entscheidungsmatrix: Übergaben auf alternative Routen

Dies ist keine Rangliste. Es ist eine Zweig-Einstiegs-Tabelle. Der Wert der Überprüfung besteht darin zu fragen, welche Board-Belastung dominant ist, und dann lange genug auf dieser Route zu bleiben, um sie richtig zu validieren.

Wie sollte die Validierungsübergabe Prototypen-, Profiling- und Inspektionsgrenzen managen?

Die Plattformauswahl ist unvollständig, bis das Freigabepaket aussagt, wie der erste Bau interpretiert werden soll. Das ist für Aluminium-PCB- und MCPCB-Programme noch wichtiger, da sich Board-Material, Bestückungsverhalten und Inspektion alle gleichzeitig ändern können.

Beginnen Sie mit dem Umfang des Prototyps. Ein erster Bau sollte eine Frage auf Board-Ebene bestätigen, nicht jedes nachgelagerte thermische oder produktionstechnische Ergebnis. Gute Prototypen-Fragen umfassen, ob die gewählte thermische Plattform noch zur Platzierung der Bauteile passt, ob die isolierte Struktur klar genug für die Fertigungs- und Bestückungsüberprüfung übergeben wird und ob die gewählte Bestückungsroute profiliert und inspiziert werden kann, ohne die Plattformwahl neu zu eröffnen.

Als Nächstes kommt die Verantwortung für das Reflow-Profil. Öffentliche MCPCB-Bestückungsrichtlinien zeigen bereits, warum sowohl der IMS-Materialkontext als auch lötpastenspezifische Reflow-Richtlinien wichtig sind. In Bezug auf die Freigabe bedeutet dies, dass die Notizen die Pastenfamilie und den Profilverantwortlichen identifizieren sollten, anstatt zu implizieren, dass alle MCPCBs ein einziges Standard-Wärmeprofil teilen (Ventec IMS Familienübersicht; Indium Reflow-Notiz; Kester Reflow-Profil-Notiz). Wenn das Profil beim ersten Bau gemessen werden muss, sagen Sie dies. Wenn ein Pilotlauf das Profil etablieren soll, sagen Sie stattdessen dies. Die schwache Version besteht darin, das Profil unbetreut zu lassen und davon auszugehen, dass die Board-Klasse selbst die Prozessfrage beantwortet.

Ein physisches Fehlermuster macht es unmöglich, diese Grenze zu ignorieren. Teams kaufen oft ein Board mit Aluminiumbasis für eine Power-LED oder einen MOSFET, weil sie möchten, dass die Bestückung kühler läuft, und schicken den Bau dann mit einem Reflow-Profil in SMT, das von gewöhnlichem FR-4 entlehnt wurde. Genau an dieser Stelle wendet sich die thermische Plattform gegen sie. Die Metallbasis verhält sich wie ein massiver Kühlkörper und entzieht der Lötstelle schneller Energie, als es das Profil der Paste tolerieren kann. Wenn Vorwärmzeit (Soak Time) und Spitzenenergie nicht kompensiert werden, kann das thermische Pad unter dem Bauelement zu kalten Lötstellen erstarren oder übermäßige Hohlräume (Voiding) aufweisen, anstatt eine stabile Lötverbindung zu bilden. Der schwarze Humor dabei ist, dass das Board gekauft wurde, um die Wärmeabfuhr zu verbessern, das Pad mit Hohlräumen jedoch zu einer thermischen Barriere wird und das mit Strom versorgte Gerät auch Stunden nach dem Einschalten noch in ein thermisches Durchgehen (Thermal Runaway) geraten kann. Aus diesem Grund geht es bei der MCPCB-Überprüfung nicht nur um die Auswahl eines Boardmaterials. Es ist eine erzwungene erneute Prüfung von thermischem Profiling, Lotbenetzung und dem tatsächlichen geschmolzenen Zustand der Lötstelle auf dieser spezifischen thermischen Plattform.

Die Inspektionsgrenzen kommen danach. Metallbasierte Arbeit verleitet Teams oft dazu, die Inspektion mit einer Bedeutung zu überladen, die sie nicht sicher tragen kann. Eine sichere Übergabe behauptet nicht, dass visuelle oder röntgentechnische Befunde das endgültige thermische Verhalten belegen. Sie definiert, was die Inspektion auf Board- und Assembly-Ebene prüft: Umsetzung der Struktur, Lötkonsistenz, bekannte Bereiche mit hoher Masse und ob der Bau den nächsten Validierungsschritt unterstützt. Diese Grenze ist nützlich, weil sie verhindert, dass die Inspektion als Ersatz für die eigentliche Prototypen-Interpretation behandelt wird.

Für Boards aus den Bereichen Energie, Wechselrichter und Ladegeräte gilt weiterhin dieselbe konservative Haltung. Behandeln Sie diese Programme als PCB- und PCBA-Überprüfungsprobleme: Trennen Sie die Rollen der Board-Familien, halten Sie die Wahl der thermischen Plattform projektabhängig und binden Sie die Validierung an DFM, DFT, Inspektion und Funktionstestübergaben und nicht an unbegründete Leistungsversprechen.

Das Freigabepaket ist am stärksten, wenn es vier einfache Fragen beantworten kann:

1. Auf welchem Plattformzweig befindet sich dieses Board jetzt?
2. Wer verantwortet das erste gemessene Bestückungsprofil?
3. Was soll die Inspektion beim ersten Bau bestätigen?
4. Welches Ergebnis würde das Team dazu zwingen, die Plattformwahl neu zu eröffnen?

Fehlen diese Antworten, ist die Übergabe für einen veröffentlichungsreifen Entscheidungsleitfaden noch zu informell und für eine stabile Prototypenfreigabe meist ebenfalls zu informell.

Der häufigste Fehler besteht darin, Metal-Core zu wählen, weil das Board ein Wärmeproblem hat, ohne vorher zu definieren, welche thermische Aufgabe das Board erfüllen soll. Dies führt zu Freigabepaketen, die "Aluminium-PCB" besagen, während der tatsächliche Wärmepfad, die Kopplungsmethode und die Isolationsstruktur ungelöst bleiben.

Ein weiterer Fehler besteht darin, Aluminium-PCB und MCPCB so zu behandeln, als ob sie in jeder Phase dieselbe Frage beantworten würden. In der frühen Konzeptarbeit mag ein weitreichendes Vokabular für thermische Plattformen in Ordnung sein, aber bei der Freigabearbeit ist in der Regel eine genauere Benennung erforderlich. Wenn das Board wirklich von IMS abhängt, sollte die isolierte Struktur explizit sein. Wenn das Projekt noch mehrere thermische Zweige vergleicht, sollten die Notizen dies besagen, anstatt sie leise in einem Begriff zusammenzufassen.

Ein Abrutschen bei der Bestückung (Assembly Drift) ist ein drittes, wiederkehrendes Problem. Teams erkennen oft, dass metallbasierte Boards ein anderes Profiling erfordern, aber sie übergeben das Reflow immer noch so, als ob die Board-Klasse selbst das Rezept liefern würde. Öffentliche Reflow-Notizen unterstützen diese Haltung nicht. Profilbeispiele sind rein pastenspezifisch. Das Board benötigt weiterhin eine gemessene Verantwortung für das Profiling und einen klaren Plan für den ersten Bau.

Ein vierter Fehler ist es, den Plattformvergleich in eine Rangliste zu zwingen. Das produziert in der Regel unbegründete Aussagen wie "Metal-Core ist besser als Heavy-Copper" oder "Keramik ist am besten für die thermische Leistung". Die sicherere und nützlichere öffentliche Haltung ist die Routenauswahl: Welche Board-Belastung macht den Einstieg in jede Plattform lohnenswert, was muss als Nächstes validiert werden und wo liegt die Grenze.

Der fünfte Fehler ist die Verwendung von Materialbeispielen als Beweis für das fertige Board. IMS-Karten auf Produktebene können ein nützlicher Kontext sein, aber sie belegen nicht von selbst das gelieferte thermische Ergebnis, die Zuverlässigkeit der Bestückung oder die Programmfähigkeit (Ventec VT-4B7 datasheet). Dieselbe Vorsicht gilt für entlehnte Reflow-Beispiele und für kommerzielles Routing-Vokabular, das nicht dazu verfasst wurde, eine technische Entscheidung allein zu tragen.

Der letzte Fehler ist ein unfokussiertes Prototypen-Ziel. Wenn vom ersten Bau erwartet wird, dass er gleichzeitig Plattformauswahl, Lötprofil-Setup, Inspektionsstrategie und das thermische Ergebnis des Endprodukts beantwortet, hat die Überprüfung die Frage nicht ausreichend eingegrenzt. Gute Plattformüberprüfungen machen die nächste Frage kleiner, nicht größer.

Was sollte in einer RFQ-Checkliste für Aluminium-/Metal-Core-PCBs enthalten sein?

Bevor Sie eine Angebotsanfrage (RFQ) für ein Metal-Core-Board versenden, stellen Sie sicher, dass das Datenpaket alle notwendigen Einschränkungen für die Angebotserstellung des richtigen Materials, der Basisdicke und der Isolationsstruktur enthält, anstatt dies der Interpretation des Lieferanten zu überlassen.

Fertigungsdaten für Leiterplatten (Fabrication Data)

• Lagenaufbau und Dielektrikum-Spezifikation (Stackup and Dielectric Spec): Geben Sie die exakte Dicke des dielektrischen Materials (z.B. 100 um, 150 um) und die erforderliche Wärmeleitfähigkeit (z.B. 2 W/m-K, 3 W/m-K) an, anstatt nur nach "IMS" zu fragen.
• Definition des Basismetalls: Spezifizieren Sie das Basismaterial (z.B. Aluminium 5052, Aluminium 6061 oder Kupferbasis) und die erforderliche Dicke.
• Oberflächenfinish: Geben Sie das erforderliche Oberflächenfinish an (z.B. HASL, ENIG, OSP), da einige thermische Pads planare Oberflächen für einen guten Lötpastenauftrag erfordern.
• Ritzen und Fräsen (Scoring and Routing): Das Fräsen von Aluminium verschleißt Werkzeuge schnell. Definieren Sie V-Score-Tiefen, Break-away Tabs (Ausbrechlaschen) und Stegdicken im mechanischen Layer explizit, um Risse oder Beschädigungen des Boards während der Vereinzelung zu vermeiden.

Bestückungsdaten (Assembly Data)

• Maskierung der thermischen Pads: Liefern Sie klare Lötstoppmaskendefinitionen für thermische Pads. Überdimensionierte Maskenöffnungen können dazu führen, dass das Pad nicht genug Lot erhält.
• Paste und Stencil-Absicht: Geben Sie an, ob das Design von einer spezifischen Lötpastenlegierung oder einer bestimmten Step-Stencil-Dicke für große Leistungskomponenten auf der thermischen Basis ausgeht.
• Reflow-Profiling-Anforderungen: Notieren Sie deutlich, ob der Bestücker unter Verwendung von Thermoelementen, die direkt an der Aluminiumbasis befestigt sind, ein Profil erstellen muss, um sicherzustellen, dass das Lot die Spitzentemperatur erreicht.

Häufig gestellte Fragen (FAQ)

Ist ein Aluminium-PCB das Gleiche wie ein Metal-Core-PCB?

Nicht immer. Aluminium-PCB verweist normalerweise auf eine gängige Metal-Core-Route, während Metal Core PCB der weiter gefasste Begriff für die Familie ist. Eine Freigabeüberprüfung sollte den breiteren Begriff verwenden, wenn das Board noch zwischen Annahmen zur Metallbasis entscheidet, und den engeren Begriff Aluminium nur dann, wenn diese Route tatsächlich eingefroren ist.

Ist IMS dasselbe wie MCPCB?

Sie überschneiden sich, aber die Betonung ist unterschiedlich. MCPCB beschreibt die Metal-Core-Plattformfamilie. IMS betont die Struktur des isolierten Metallsubstrats, was oft der nützlichere Begriff ist, wenn die dielektrische Isolation im Mittelpunkt der Entscheidung steht.

Wann sollte ein heißes Board bei Heavy-Copper bleiben, anstatt zu MCPCB zu wechseln?

Bleiben Sie bei Heavy-Copper, wenn die Hauptbelastung der Strompfad und die laterale Ausbreitung ist, und nicht der isolierte Transfer in eine Basis. Das hält die Entscheidung an das tatsächliche Problem des Boards gebunden, anstatt Metal-Core als Standardantwort auf jedes thermische Problem zu betrachten.

Beweisen IMS-Datenblattwerte die thermische Leistung des fertigen Boards?

Nein. Produktspezifische IMS-Karten gelten nur für den Materialumfang. Sie können helfen, die betrachtete Materialfamilie zu beschreiben, belegen jedoch nicht das gelieferte thermische Ergebnis des Boards, die Zuverlässigkeit oder die Eignung für jede Bestückungsroute (siehe beispielsweise das Ventec VT-4B7 Datenblatt in den Quellen unten).

Gibt es ein universelles Reflow-Profil für die Bestückung von Aluminium-PCBs oder MCPCBs?

Nein. Öffentlich sichere Richtlinien sind enger gefasst. Reflow-Richtlinien sind rein pastenspezifisch und hängen immer noch von der thermischen Masse des Boards, dem Bauteilmix und dem gemessenen Profiling auf der tatsächlichen Bestückungsroute ab.

Beseitigt der Wechsel zu Metal-Core die Notwendigkeit einer Validierung auf Board-Ebene?

Nein. Es erhöht normalerweise die Notwendigkeit, den Umfang des Prototyps, die Verantwortung für das Profil und die Inspektionsgrenzen zu definieren, da die Plattformwahl sowohl die Struktur als auch die Bestückung beeinflusst.

Nächste Schritte

Wenn das aktuelle Programm bereits an eine thermische Wand stößt, noch unentschlossen zwischen Heavy-Copper und einer Aluminiumbasis ist oder Bedenken bezüglich MCPCB-Voiding und der Spannungsfestigkeitsmarge (Hi-Pot) während der SMT bestehen, ist dies der Punkt, an dem Materialauswahl und Bestückungsverhalten nicht länger als getrennte Entscheidungen behandelt werden dürfen. Bei Metal-Core-Bauten scheitern sie in der Regel gemeinsam.

Senden Sie das Gerber-Paket, die Stückliste (BOM), die Ziele für die thermische Verlustleistung und die Anforderungen an die Spannungsfestigkeit des Dielektrikums an [email protected], oder laden Sie die Daten über die Angebots-Seite (Quote) hoch. Das Engineering-Team für Wärmemanagement und DFM von HILPCB wird innerhalb von 24 Stunden Feedback zur Überprüfung zurücksenden. Diese Überprüfung soll die tatsächlichen Risiken vor dem Bau klären: Ob die Wärmeleitfähigkeit des Dielektrikums ausreichend ist, wo Panel- und Routing-Geometrie die Spannungsmarge gefährden und welche Kombination aus Fertigungs- und SMT-Route tatsächlich zum Board passt, bevor Geld für Prototypen verbrannt wird.
