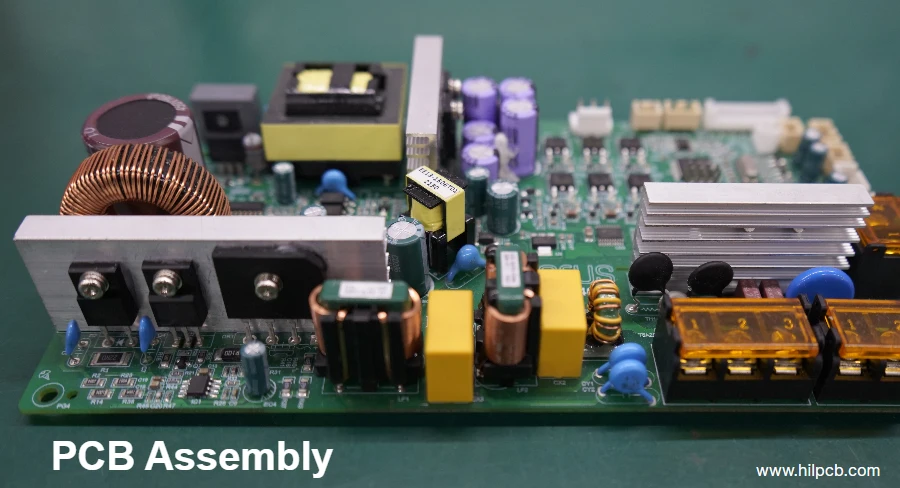

Ein SiC-Gate-Treiber-PCB ist erst anfragebereit, wenn der ausgewählte MOSFET
oder das Leistungsmodul, der Treiber, die Topologie, die Gate-Beschaltung, die
Isolationsgrenze, die mechanische Anbindung und der Prüfplan auf eine eindeutige
Revision bezogen sind. Allgemeine SiC-Werte oder der Begriff
automotive-grade ersetzen diese Eingaben nicht.
Die Produktentwicklung verantwortet Schaltung, Betriebsfälle, Schutzkonzept, EMV, Sicherheit und Systemvalidierung. Ein PCB-/PCBA-Lieferant kann die freigegebene Konstruktion auf Herstellbarkeit prüfen, den vereinbarten Umfang fertigen und dazugehörige Prozess-, Inspektions- und Testergebnisse liefern. Diese Trennung macht Angebote vergleichbar und verhindert, dass ein Fertigungsnachweis als Produktzulassung verwendet wird.
Welche Entscheidungen gehören vor das PCB-Angebot?
SiC ist keine einzelne elektrische Randbedingung. Gate-Spannungen, Absolutgrenzen, Schwellwerte, CMTI, Schutzfunktionen, Schaltverhalten und Layout-Empfehlungen unterscheiden sich nach Bauteil, Treiber, Gehäuse, Topologie und Messbedingung. Vor der DFM-Prüfung müssen deshalb mindestens folgende Punkte freigegeben sein:
- genaue MPN und Revision des SiC-MOSFETs oder Moduls, des Gate-Treibers und der Isolations-/Bias-Bauteile;
- DC-Link-, Betriebs-, Wiederholspitzen-, Transienten- und Fehlerbedingungen sowie das Derating des Projekts;
- Einschalt- und Ausschaltpfad, Gate-Widerstände, Miller-Clamp, Bias-Rails, Kelvin- oder Source-Referenz und zulässige Schleifenparasitik;
- Isolationsart, Spannungsgrenzen, Verschmutzung, Materialgruppe/CTI, Höhe, Beschichtung, Schlitze, Gehäuse und die anwendbare Produktnorm;
- Verlustmodell, Kühlkörper/TIM, Montagekraft, Luftstrom, Hotspots und Temperaturmesspunkte;
- Schutz- und Diagnosefunktionen, Firmware/Programmierung, Testzugang, Messaufbau, Grenzwerte und sichere Abbruchbedingungen.
Diese Daten gehören der Design- oder Systemverantwortung. Der Hersteller darf offene Werte nicht aus einer generischen Blog-Tabelle ergänzen.
Warum muss die Gate-Schleife bauteilspezifisch freigegeben werden?
Gate-Schleifeninduktivität und Eingangskapazität bilden ein RLC-System. Bei schnellen Flanken können Ringing, Überschwinger, unerwünschtes Einschalten und zusätzliche Verluste entstehen. Kurze, klar referenzierte Hin- und Rückwege, eine geeignete Kelvin-/Source-Anbindung, nah platzierte Treiber- und Gate-Widerstände sowie begrenzte Kopplung zum Leistungskreis sind sinnvolle Entwurfsmaßnahmen. Sie sind jedoch keine Garantie für eine bestimmte Wellenform.
Die Freigabe sollte deshalb nicht mit einem universellen dv/dt, einer
pauschalen negativen Gate-Spannung oder einer festen Gate-Leitungsimpedanz
arbeiten. Verwenden Sie die aktuellen Datenblätter und Layout-Hinweise der
ausgewählten Teile. Dokumentieren Sie zusätzlich Busspannung, Last,
Temperatur, Gate-Widerstand, Tastkopf/Referenz und Messpunkt für die
Prototypmessung. Nur dann lässt sich ein Ergebnis mit der freigegebenen
Konfiguration verbinden.
Übergabematrix vom freigegebenen Eingang zum Nachweis
| Freigegebener Eingang | Verantwortlich | Fertigungs-/Montagerisiko | Im Angebot definierte Fertigungs-/Prüfmaßnahme | Erwarteter Freigabenachweis |
|---|---|---|---|---|
| MOSFET/Modul, Treiber, Bias und Schutzschaltung | Elektronik-/Systemdesign | Falsche Variante, ungeprüfte Alternative oder nicht passende Bestückung | BOM-/AVL-Abgleich, Alternativenregel und Erstmusterprüfung | Freigegebene BOM, Abweichungsliste und Bauteilrückverfolgbarkeit nach Vertrag |
| Gate- und Source-/Kelvin-Pfade | PCB-Design | Geometrie, Rückweg oder kritischer Abstand weicht von der Freigabe ab | DFM-Prüfung definierter qualitätskritischer Merkmale | Geschlossene DFM-Punkte und dimensionsbezogener Prüfdatensatz |
| Isolationsgrenze | Design und Sicherheitsverantwortung | Kupfer, Innenlage, Schlitz, Bohrung oder Bauteil verletzt die freigegebene Grenze | Geometrie-/Lagenprüfung und vereinbarte Stichprobe | Bericht mit Zeichnung, Revision, Messmethode und Ergebnis |
| Stack-up, Material und Kupfer | Design mit Herstellerbestätigung | Nicht freigegebener Aufbau oder Materialwechsel verändert elektrische/thermische Annahmen | Stack-up-Abgleich, Materialregel, Coupon/Schliff nur wenn begründet | Ist-Lagenaufbau und vereinbarte Material-/Coupon-Daten |
| Leistungspfad und DC-Link-Anbindung | System-/Leistungsdesign | Strompfad, Ebenenübergang oder Montage beeinflusst Verlust und Parasitik | Herstellbarkeitsprüfung der freigegebenen Geometrie | Erstmusterprüfung und projektspezifische elektrische/thermische Messung durch die zuständige Stelle |
| Thermische und mechanische Schnittstelle | Produkt-/Mechanikdesign | Verzug, falsches TIM, Befestigung oder Prozesswärme verändert die Baugruppe | Planarität, Maße, Montageprozess und Inspektion nach RFQ | Mechanischer Erstmusterprüfbericht und Systemtemperaturmessung |
| Lötstellen und verdeckte Anschlüsse | NPI/Qualität | Paste, Porenanteil, Polarität oder Anschlussfehler | SPI, AOI, selektive Röntgenprüfung/Schliff nach Risikoplan | Ergebnis mit Merkmal, Grenze, Stichprobe und Lotbezug |
| Programmierung und Funktionstest | Produktteam; Ausführung nach Angebot | Falsche Version, unklare Abdeckung oder nicht reproduzierbarer Test | Prüfvorrichtung, Firmware, Sequenz, Last, Grenzwerte und Wiederholungsprüfregel | Protokoll mit Seriennummer/Los sowie Hardware-, Firmware- und Prüfvorrichtungsversion |
| Änderungen und Abweichungen | Benannte Änderungsfreigabestelle | Nachweis gilt nach Material-, Bauteil- oder Prozessänderung nicht mehr | Vorabmeldung, Freigabe, Auswirkungsanalyse und Revalidierungsregel | Unterzeichnete Abweichung und Konfigurationshistorie |
Eine Maßnahme ist nur dann vergleichbar, wenn Methode, Merkmal, Einheit, Grenze,
Stichprobe, Reaktion und Bericht genannt sind. Die Wörter AOI, Röntgenprüfung,
E-Test oder FCT allein beschreiben keine Prüfabdeckung.
Wie werden Isolation und Normen richtig zugeordnet?
Kriechstrecke und Luftstrecke sind unterschiedliche Größen. Die notwendigen Werte hängen unter anderem von Spannungen, Isolationsart, Überspannungs- und Verschmutzungsbedingungen, Material/CTI, Höhe, Beschichtung und der tatsächlich anwendbaren Norm des Endgeräts ab. Ein Slot, Lötstopplack oder ein großes Maß auf einer Außenlage beweist keine verstärkte Isolation.
IEC 62109-1 und -2 beziehen sich auf Sicherheitsanforderungen für Photovoltaik-Leistungsumrichter beziehungsweise PV-Wechselrichter. UL 1741 bezieht sich auf Wechselrichter, Umrichter, Laderegler und Interconnection-System-Equipment. IEEE 1547 behandelt die Kopplung und Interoperabilität verteilter Energieressourcen mit dem elektrischen Netz. Diese Dokumente können Anforderungen an das Endprodukt und dessen Prüfplan liefern; sie sind keine eigenständige Zertifizierung eines PCB oder eines Fertigungsbetriebs.
Falls das Projekt wirklich aus dem Automotive-Bereich stammt, müssen der Fahrzeugkontext, die kundenspezifischen Anforderungen, die qualifizierten Bauteile, der Geltungsbereich des QMS-Zertifikats für den Fertigungsstandort, PPAP- oder Änderungsnachweise und die Produktvalidierung ausdrücklich benannt werden. Ein AEC-Q101-qualifiziertes diskretes Bauteil qualifiziert weder PCB noch PCBA oder Wechselrichter.
Welche Prüfungen gehören zum Prototyp und welche zur Produktion?
| Freigabestufe | Leitfrage | Erforderliche Verknüpfung | Stop-Kriterium |
|---|---|---|---|
| Dateifreigabe/DFM | Ist die Konstruktion vollständig und baubar beschrieben? | Schaltung, Gerber/ODB++, Bohrung, Stack-up, Zeichnung, BOM und Regeln auf derselben Revision | Offene Isolation, widersprüchliche Dateien oder undefinierte qualitätskritische Merkmale |
| Entwicklungsprototyp | Funktioniert die gewählte Schaltung in den definierten Betriebs- und Fehlerfällen? | Ist-PCBA, Bauteilstände, Firmware, Prüfvorrichtung, Lasten und kalibrierter Messaufbau | Unsicherer Zustand, Grenzwertverletzung oder nicht repräsentative Konfiguration |
| Vorprüfung/Qualifikation | Erfüllt das vollständige Gerät die anwendbaren EMV-, Sicherheits-, Umwelt- oder Netzanforderungen? | Produktionsnahe Hardware, Gehäuse, Kabel, Kühlung, Software, Norm/Edition und Laborplan | Aufbau oder Verfahren weicht von der zu qualifizierenden Konfiguration ab, ein anwendbarer Grenzwert wird verfehlt oder der freigegebene Prüfbericht fehlt |
| Pilot-/Serienfreigabe | Sind Prozess und vereinbarte Nachweise reproduzierbar? | Freigegebene Materialien/Programme, Stichprobe, Grenzwerte, Los-/Serienbezug und Änderungslenkung | Nicht genehmigte Änderung, fehlender Datensatz oder nicht geschlossene Abweichung |
PCB-Fertigung und PCBA-Montage liefern vereinbarte Nachweise zur gebauten Revision. Wirkungsgrad, Gate-Stabilität, Kurzschlussverhalten, EMV, Sicherheit, Netzkonformität und Lebensdauer werden mit dem vollständigen Design und dem jeweils verantwortlichen Prüfplan nachgewiesen.
Was gehört in ein vergleichbares SiC-Gate-Treiber-RFQ?
Fertigungsdaten
- Gerber/ODB++, NC Drill, Netlist, Fertigungszeichnung, Board Outline, Stack-up, Revision und Panelvorgaben;
- Lagenkupfer, Material/Herstellerregel, Dielektrika, Finish, Masken, kontrollierte Schlitze, Sperrflächen, Toleranzen und kritische Maße;
- begründete impedanzkontrollierte Strukturen mit Ziel, Toleranz, Coupon und Messmethode, nicht als pauschale Gate-Treiber-Annahme.
Montagedaten
- BOM mit MPN, AVL/Alternativen, DNI/DNP, Beschaffungsverantwortung und erforderlichen Herkunfts-/Qualifikationsnachweisen;
- Pick-and-place, Montagezeichnung, Polarität, Pasten-/Stencil-Vorgaben, Baugruppenreihenfolge und Regeln für empfindliche/leistungsführende Teile;
- Kühlkörper, TIM, Befestigung, Drehmoment, Abstände, Beschichtung/Potting und Reinigungs-/Handling-Anforderungen.
Prüf- und Nachweisdaten
- Testpunkte, Prüfvorrichtung, Programmierung, Firmware, Lasten, Betriebsfälle, Sequenzen, Abbruchbedingungen und sichere Handhabung;
- geforderte SPI/AOI-/Röntgen-, elektrische, funktionale, dimensionale oder materialbezogene Kontrollen mit Merkmal, Grenzwert und Stichprobe;
- Berichtsformat, Seriennummern-/Loszuordnung, Aufbewahrung, Wiederholungsprüfung, NCR/Abweichung, Änderungsmeldung und Revalidierungsregel.
Lassen Sie jeden Anbieter pro Position enthalten, Option, kundenseitig
oder nicht angeboten markieren. Vergleichen Sie erst danach Preis, NRE und
Zeitplan. So wird sichtbar, ob zwei Angebote tatsächlich dieselbe Konstruktion,
Prüfabdeckung und Dokumentation enthalten.
Für die erste Baugruppe kann der PCB-/PCBA-Prototypenservice angefragt werden; Material, Prozess, Testumfang, Berichte und Termin werden erst nach Prüfung der freigegebenen Daten bestätigt.
Welchen Umfang kann HilPCB bestätigen?
HilPCB kann die freigegebenen Fertigungs- und Montagedaten prüfen, offene DFM-Punkte kennzeichnen und einen definierten Umfang für PCB-Fertigung, Bestückung, Inspektion, elektrische oder kundendefinierte Funktionstests und zugehörige Datensätze anbieten. Das Angebot muss Methode, Abdeckung, Stichprobe, Grenzen, Beistellungen, Annahmen und Lieferdokumente benennen.
HilPCB ersetzt nicht die Auswahl und Freigabe der SiC-Bauteile, die Schaltungs-/Systemverantwortung, das Isolations- oder Sicherheitskonzept, die EMV-/Netz-/Fahrzeugqualifikation, ein qualifiziertes Labor oder die endgültige Produktfreigabe.
Häufig gestellte Fragen
Braucht jedes SiC-Gate-Treiber-PCB eine negative Ausschaltspannung?
Nein. Die geeignete Bias-Strategie hängt vom ausgewählten MOSFET, Treiber, der Topologie, dem Miller-Strom, dem Gate-Pfad und den Fehlerfällen ab. Verwenden Sie die aktuellen Datenblätter und validieren Sie die reale Wellenform.
Ist eine feste Gate-Leitungsimpedanz von 25 bis 50 Ohm erforderlich?
Nein. Die praktische Gate-Schleife wird häufig als konzentriertes RLC-System behandelt. Ob eine Struktur als Übertragungsleitung analysiert oder mit kontrollierter Impedanz gefertigt werden muss, entscheidet die konkrete Geometrie und elektrische Länge, nicht die Bezeichnung SiC.
Beweist ein CMTI-Wert des Treibers die Störfestigkeit der Baugruppe?
Nein. Er gehört zum gewählten Bauteil und dessen Prüfbedingungen. Layout, parasitäre Kapazitäten, Isolation, Rückwege, Versorgung, Gehäuse und reale Flanken müssen im Projekt ebenfalls geprüft werden.
Macht ein AEC-Q101-Bauteil die PCBA automotive-grade?
Nein. Eine Qualifikation nach AEC-Q101 gilt für das geprüfte diskrete Halbleiterbauteil beziehungsweise die definierte Bauteilfamilie; sie qualifiziert nicht PCB, Montage, Fertigungsstandort, Prozess oder Endprodukt.
Kann ein PCB-Coupon die Wechselrichter-Konformität belegen?
Nein. Ein Coupon kann eine vereinbarte Eigenschaft der Leiterplattenfertigung dokumentieren. Er beweist weder Gate-Wellenformen noch thermisches Verhalten, EMV, Sicherheit, Netzanschluss oder die Eignung des vollständigen Geräts.
Welche Tests sollte der Lieferant zu 100 Prozent durchführen?
Es gibt keine universelle Liste. Definieren Sie aus dem Fehlerrisiko, welche Einheit oder welches Merkmal mit welcher Methode und Grenze geprüft wird. Der Angebotsumfang muss Stichprobe, Wiederholungsprüfung und Bericht eindeutig nennen.
Angebot für eine freigegebene SiC-Gate-Treiber-Baugruppe anfordern
Senden Sie die freigegebenen PCB-Daten, BOM, Bauteildaten, Isolations- und Mechanikvorgaben, Testmittel, Grenzwerte und die gewünschte Nachweisliste über Angebot anfordern. HilPCB kann Herstellbarkeit, offenen Klärungsbedarf und den angebotenen PCB/PCBA-Umfang bestätigen; Design-, Qualifikations- und Systemfreigaben bleiben beim jeweils verantwortlichen Projektpartner.
