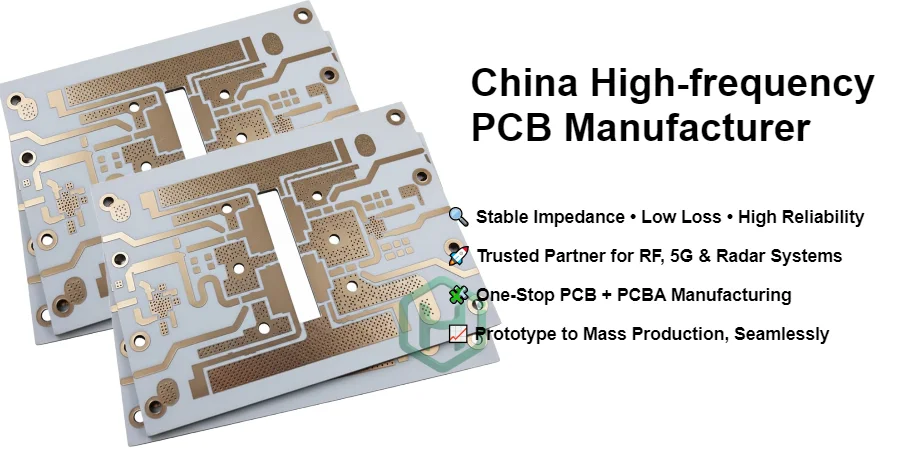

In HF-, Mikrowellen- und Hochgeschwindigkeits-Digitalsystemen ist die Leiterplatte ein aktives HF-Bauteil und nicht nur ein mechanischer Träger. Sobald Frequenz, Flankensteilheit und Dynamikbereich das überschreiten, was Standard-FR-4 problemlos unterstützen kann, muss man in Begriffen wie verlustarmen Leiterplatten, impedanzangepassten Leiterplatten und kontrollierter Hochfrequenz-Multilayer-Leiterplattenproduktion denken, anstatt nur an „noch eine vierlagige Platine“.
Dieser Artikel betrachtet Hochfrequenzplatinen aus der Perspektive eines chinesischen Hochfrequenz-Leiterplattenherstellers und Mikrowellen-Leiterplattenlieferanten: Was Leistung wirklich definiert, welche technischen Anforderungen und Qualitätsstandards wichtig sind, wie typische häufige Probleme aussehen und wie all dies mit der langfristigen Wettbewerbsfähigkeit von Hochfrequenz-Leiterplatten zusammenhängt.
1. Leistungskern: Verlustarmes Verhalten und impedanzangepasste Leiterplatten
Für Hochfrequenz- und Mikrowellendesigns dominieren zwei Eigenschaften das Leiterplattenverhalten:
- Verlustarme Signalübertragung
- Kontrollierte Impedanz und Anpassung
1.1 Verlustarme Leiterplatten
Eine echte verlustarme Leiterplatte ist das Ergebnis mehrerer koordinierter Entscheidungen, nicht nur einer Materialwahl:
- Dielektrisches System: Stabile DK und niedrige DF über den Betriebsfrequenzbereich mit bekannter Variation gegenüber Frequenz und Temperatur.
- Kupfer und Beschichtung: Angemessene Kupferrauheit und Beschichtungsdicke, damit der Leiterverlust bei hoher Frequenz nicht das Budget dominiert.
- Geometrie und Oberflächenfinish: Leiterbahnbreite, Abstand und Oberflächenfinish (ENIG, Immersionssilber, OSP usw.) werden unter Berücksichtigung von Einfügedämpfung und Skineffekt ausgewählt.
Ein professioneller Hochgeschwindigkeits-Leiterplattenhersteller behandelt Verlustziele als harte Randbedingungen und empfiehlt Materialstapel und Geometrien, die diese realistisch erfüllen, anstatt einfach nur „FR-4 vs. HF-Material“ anzubieten.
1.2 Impedanzanpassung auf der Leiterplatte
Eine echte impedanzangepasste Leiterplatte ist mehr als „überall 50-Ω-Leiterbahnen“:
- Stapelabhängige Impedanz: Leiterbahnbreiten werden aus dem tatsächlichen Stapelaufbau (Dielektrikumsdicke, DK, Kupferdicke) berechnet, nicht aus generischen Tabellen.
- Anschluss- und Übergangskontrolle: Vias, Pads und Steckeranschlüsse werden als Teil des Impedanzpfades entworfen, nicht als nachträgliche Gedanken.
- Toleranzfenster: Fertigungstoleranzen für Geometrie und Dicke werden direkt mit dem zulässigen Impedanzfenster verknüpft.
Aus Herstellersicht sind dies formale technische Anforderungen für Hochfrequenz-Leiterplatten, die zur Einrichtung von Belichtungs-, Ätz- und Laminierungsprozessen verwendet werden, nicht nur optionale „Designhinweise“.
2. Hochfrequenz-Multilayer-Leiterplattenproduktion und gemischte Materialstapel
Die meisten Hochfrequenzplatinen in der realen Welt sind mehrlagig und verwenden mehr als eine Materialfamilie. Robuste Hochfrequenz-Multilayer-Leiterplattenproduktion bedeutet, diese Komplexität reproduzierbar zu machen.
2.1 Stapelaufbau als System, nicht als Zeichnung
Ein fähiger chinesischer Hochfrequenz-Leiterplattenhersteller wird:
- HF- und Mikrowellenschichten auf verlustarmen Laminaten für kritische Übertragungsleitungen und empfindliche Analogabschnitte platzieren.
- Andere Schichten (Logik, Low-Speed-I/O, Versorgung) für FR-4 oder High-Tg-FR-4 reservieren, um Kosten zu senken, ohne die HF-Umgebung zu beeinträchtigen.
- Via-Strukturen, Rückbohrungen und kontrollierte Tiefenmerkmale als Teil des Stapels entwerfen, nicht als isolierte Operationen.
Der Stapelaufbau wird gleichzeitig als Teil der Schaltung und als Teil des Prozessfensters behandelt. Wenn er nicht zuverlässig gefertigt werden kann, wird er keine zuverlässige HF-Leistung liefern.
2.2 Hybride und gemischte Materialarchitekturen
In vielen Designs teilen sich HF-Abschnitte eine Platine oder ein Platinset mit Hochgeschwindigkeits-Digitalschnittstellen und Stromwandlern. Das bedeutet, dass gemischte Materialstapel und Platinsets üblich sind:
- HF-Laminate + FR-4 in einem Stapelaufbau
- Separate HF-Module und digitale Trägerplatinen, die über Hochgeschwindigkeitsverbindungen verbunden sind
- Kombinationen aus Mikrowellen-, Hochgeschwindigkeits- und Stromplatinen in einem einzigen System
Ein kompetenter Mikrowellen-Leiterplattenlieferant muss folgendes managen:
- CTE-Unterschiede und Laminierungsparameter zwischen Materialien
- Langzeit-Via-Zuverlässigkeit durch gemischte Dielektrika
- Konsistenz von Dicke, DK und Verlust von Los zu Los
Ohne dies können die gleichen Gerber-Daten in verschiedenen Produktionsläufen unterschiedliches elektrisches Verhalten erzeugen.
3. Qualitätsstandards und formale technische Anforderungen für Hochfrequenzplatinen
Um Leistung stabil und nicht zufällig zu machen, benötigt man explizite Qualitätsstandards für Hochfrequenzplatinen, die mit Produktionsdaten verknüpft sind.
3.1 Messbare Standards definieren
Typische Punkte in einer technischen und qualitativen Spezifikation sind:
- Impedanzfenster für jede Leiterbahnklasse (z. B. 50 Ω Microstrip ±10%, 100 Ω differentiell ±8%).
- Verlustgrenzen (z. B. maximale Einfügedämpfung pro Zoll bei einer bestimmten Frequenz).
- Maßtoleranzen für Leiterbahnbreite, Abstand, Dielektrikumsdicke und Via-Registrierung.
- Oberflächenanforderungen für Ebenheit, Koplanarität und Beschichtung in HF-Steckerbereichen.
Dies bildet das Rückgrat eines seriösen technischen Anforderungsdokuments für Hochfrequenz-Leiterplatten. Je expliziter sie definiert sind, desto einfacher ist es für die Fabrik, sie zu kontrollieren, und für Sie, sie zu überprüfen.
3.2 Prozess- und Qualitätsintegration
In einem etablierten chinesischen Hochfrequenz-Leiterplattenfertigungsunternehmen sind diese Anforderungen integriert in:
- Prozessfähigkeitsstudien zu kritischen Abmessungen.
- Kontrollierte Belichtungs- und Ätzrezepte für HF-Schichten.
- Dokumentierte Laminierungs- und Bohrparameter spezifisch für HF-Materialstapel.
- Maßgeschneiderte elektrische Teststrategien (einschließlich Impedanzmessstreifen oder HF-Testmuster, wo nötig).
Hier bewegen sich Qualitätsstandards von PowerPoint-Folien auf den tatsächlichen Produktionsboden.
4. Häufige Probleme bei Hochfrequenz-Leiterplatten und die Rolle der Werksingenieure
Selbst mit guten Stapelaufbauten und Standards gibt es wiederkehrende häufige Probleme bei Hochfrequenz-Leiterplatten, die im Feld auftreten, wenn Design und Fertigung nicht richtig aufeinander abgestimmt sind.
4.1 Typische Fehler- oder Abweichungsmuster
Einige der häufigsten Probleme:
- Impedanzdrift von Charge zu Charge aufgrund unkontrollierter Leiterbahnbreite oder Dielektrikumsdicke.
- Höhere als erwartete Verluste, oft verbunden mit rauem Kupfer auf kritischen Schichten, Einschnürungen an Via-Übergängen oder überätzten feinen Leiterbahnen.
- Via-Zuverlässigkeitsprobleme in dicken oder hybriden Stapeln, insbesondere nach wiederholten thermischen Zyklen oder aggressiven Bestückungsprofilen.
- Anschluss- und Steckeranomalien, bei denen Stecker, Abschirmungen oder mechanische Befestigungen die lokale HF-Umgebung verstimmen.
Diese Probleme sind vorhersehbar, wenn man genug Designs gesehen hat; sie sind auch vermeidbar, wenn das Ingenieursteam des Herstellers früh einbezogen wird.
4.2 Hochfrequenz-Leiterplatteningenieure und Beratung als Teil des Services
Ein seriöser Hersteller wird interne Hochfrequenz-Leiterplatteningenieure haben, die Kundenprojekte als Teil der Hochfrequenz-Leiterplattenberatung unterstützen, zum Beispiel durch:
- Vergleich von Materialien und Stapelaufbauten für spezifische Frequenzbänder, Verlustziele und Umgebungsklassen.
- Übersetzung von S-Parameter- und Timing-Anforderungen in Geometrie-, Toleranz- und Testrandbedingungen.
- Überprüfung von Anschlussstrukturen, Via-Strategien und Routing-Topologien unter Berücksichtigung von Leistung und Ausbeute.
- Identifizierung riskanter Annahmen im Layout, bevor sie zu teuren Iterationen auf dem Testplatz werden.
Wenn Sie einen Mikrowellen-Leiterplattenlieferanten oder Hochgeschwindigkeits-Leiterplattenhersteller wählen, ist der Zugang zu dieser Art von technischer Unterstützung oft wichtiger als die nominelle Strukturgröße in einer Leistungstabelle.
5. Angebot, Lebenszykluskosten und Wettbewerbsfähigkeit von Hochfrequenz-Leiterplatten
Ein aussagekräftiges Angebot für Hochfrequenz-Leiterplatten ist nicht nur eine Zahl – es spiegelt wider, wie der Lieferant Ihre Anforderungen und Ihr Risikoprofil versteht. Langfristige Wettbewerbsfähigkeit bei Hochfrequenz-Leiterplatten betrifft Lebenszykluskosten, nicht nur den billigsten ersten Prototyp.
5.1 Was in eine Angebotsanfrage gehört
Um ein realistisches Angebot und nützliches Feedback zu erhalten, sollte Ihr HF- oder Hochgeschwindigkeitsteam mitteilen:
- Ziel-Frequenzbänder und Hauptanwendung (Funk, Radar, Test & Measurement, Backhaul usw.).
- Vorläufiges Stapelkonzept und Materialpräferenzen (oder Einschränkungen).
- Impedanzklassen und wichtige Verlustbudgets.
- Erwartetes Produktionsmuster: Einzelfertigung, wiederkehrende Kleinserien oder Weg zu höheren Stückzahlen.
- Ob Sie nur reine Platinen oder Platinen plus Bestückung und Test benötigen.
Dies ermöglicht es dem Hersteller, den Prozess korrekt zu dimensionieren und Optionen vorzuschlagen, nicht nur einen einzigen Preis.
5.2 Wettbewerbsfähigkeit jenseits der Stückkosten
Echte Wettbewerbsfähigkeit bei Hochfrequenz-Leiterplatten umfasst:
- Technische Robustheit: Die Platine verhält sich wie simuliert und bleibt über die Zeit innerhalb der definierten Fenster.
- Prozessstabilität: Das gleiche Design geht reibungslos vom Prototyp zu wiederkehrenden Kleinserien und, falls nötig, größeren Läufen über, ohne neu qualifiziert werden zu müssen.
- Technische Reaktionsfähigkeit: Probleme und Fragen werden von erfahrenen Hochfrequenz-Leiterplatteningenieuren beantwortet, nicht nur vom Vertrieb.
- Gesamtbetriebskosten: Weniger Neuiterationen, geringeres Risiko von Feldausfällen, schnellere Inbetriebnahme und kürzere Debug-Zyklen.
Mit anderen Worten, ein starker Hochfrequenz-Leiterplattenhersteller ist einer, der Ihnen hilft, Ihre HF-, Zeitplan- und Kostenziele über die gesamte Lebensdauer des Produkts zu erreichen – nicht nur bei der ersten Bestellung.
Wenn Sie einen Mikrowellen-Leiterplattenlieferanten oder Hochgeschwindigkeits-Leiterplattenhersteller evaluieren, schauen Sie über grundlegende Leistungslisten hinaus. Fragen Sie, wie sie verlustarmes Verhalten, Impedanz, Multilayer-Stapelaufbauten, Qualitätsstandards und häufige Problemfelder definieren und kontrollieren. Ein chinesischer Hochfrequenz-Leiterplattenhersteller, der diese Aspekte klar artikulieren kann – und sie mit technischer Unterstützung und transparenten Angeboten untermauert – hat eine weitaus größere Chance, der langfristige Partner zu sein, den Ihre HF- und Hochgeschwindigkeitsprodukte tatsächlich benötigen.
