Übersprechen (Crosstalk) ist die unbeabsichtigte Übertragung von Signalenergie zwischen benachbarten Leiterbahnen – eines der häufigsten Signal‑Integrity‑Probleme in hochdichten PCB‑Designs. Mit steigenden Signalfrequenzen und sinkenden Abständen wird Übersprechen immer relevanter und muss aktiv beherrscht werden.
Das Verständnis der Mechanismen und Gegenmaßnahmen ist essenziell für eine erfolgreiche high frequency PCB signal integrity.
HILPCB fertigt Hochfrequenz‑PCBs mit präziser Kontrolle von Leiterbahngeometrie und optimiertem Stackup, um Übersprechen in anspruchsvollen Anwendungen zu minimieren.
In diesem Leitfaden
- Übersprechen verstehen
- Kapazitive und induktive Kopplung
- Nah- vs. Fernnebensprechen
- Faktoren für die Übersprechhöhe
- Übersprechen messen und simulieren
- Designstrategien zur Übersprechreduktion
- Übersprechen bei differentiellen Paaren
Übersprechen verstehen
Übersprechen entsteht, wenn elektromagnetische Felder eines schaltenden Signals (der „Aggressor“) in eine benachbarte Leiterbahn (das „Victim“) einkoppeln. Diese Kopplung addiert unerwünschtes Rauschen/Noise auf das Victim‑Signal und kann dadurch Fehler verursachen.
Warum Übersprechen wichtig ist
Übersprechen verschlechtert die Signalqualität auf mehreren Ebenen:
- Reduzierte Störabstände (Noise Margin): Zusätzlicher Noise belastet den Empfänger
- Timing‑Störungen: Übersprech‑Pulse verschieben Flanken und Timing
- Fehlauslösungen: Starkes Übersprechen kann Logikfehler auslösen
- EMI/EMV‑Themen: Energieübertragung durch Übersprechen kann auch abstrahlen
Die Hochfrequenz‑Herausforderung
Übersprechen nimmt mit steigender Frequenz aus mehreren Gründen zu:
- Schnellere Flanken enthalten mehr Hochfrequenzanteile
- Kopplungsmechanismen werden effizienter
- Timing‑Margins schrumpfen – Noise wirkt stärker
- Routing‑Dichte steigt typischerweise
Ein Design, das bei 1 Gbps noch akzeptables Übersprechen zeigt, kann bei 10 Gbps ernsthafte Probleme haben – selbst bei identischer Geometrie.
Wann Übersprechen kritisch wird
- High‑Speed‑Digital (>1 Gbps)
- Dichtes Routing mit engen Abständen
- Parallele Busse mit gleichzeitigen Schaltvorgängen
- Empfindliche Analog-/Mixed‑Signal‑Designs
- Lange parallele Leiterbahnstrecken
- Designs nahe an EMV‑Grenzen
Kapazitive und induktive Kopplung

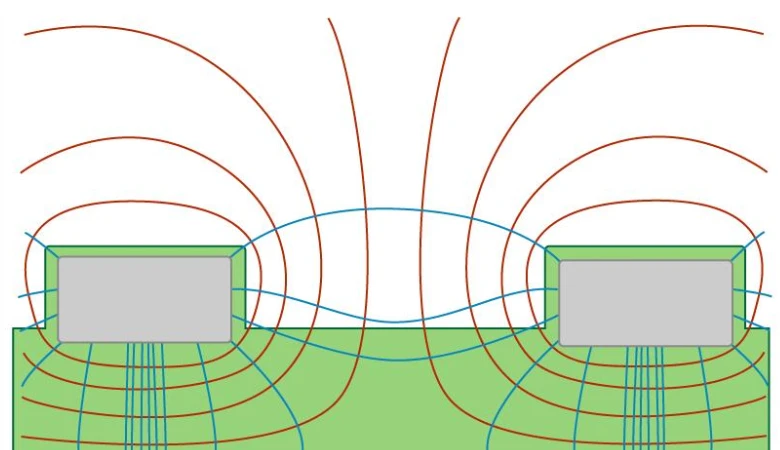

Zwei Mechanismen erzeugen Übersprechen: kapazitive Kopplung über elektrische Felder und induktive Kopplung über magnetische Felder.
Kapazitive Kopplung (Cm)
Benachbarte Leiterbahnen bilden einen Kondensator – eine Spannungsänderung auf der einen Leiterbahn induziert Strom in der anderen. Kapazitive Kopplung:
- nimmt bei kleinerem Abstand zu
- nimmt mit längeren parallelen Strecken zu
- nimmt bei schnelleren Flanken (dV/dt) zu
- ist unabhängig von der Stromhöhe der Leiterbahn
Kapazitive Kopplung erzeugt auf der Victim‑Leiterbahn Strom in beide Richtungen.
Induktive Kopplung (Lm)
Strom in einer Leiterbahn erzeugt ein Magnetfeld, das in benachbarten Leiterbahnen eine Spannung induziert. Induktive Kopplung:
- nimmt bei kleinerem Abstand zu
- nimmt mit längeren parallelen Strecken zu
- nimmt bei schnelleren Stromänderungen (di/dt) zu
- ist proportional zum Aggressor‑Strom
Induktive Kopplung erzeugt eine Spannung in derselben Richtung wie die Signalausbreitung des Aggressors.
Kombinierter Effekt
In der Praxis wirkt Übersprechen als Kombination beider Mechanismen. Der Anteil hängt von Geometrie und Impedanz ab:
- Niederimpedante Leitungen: induktive Kopplung dominiert
- Hochimpedante Leitungen: kapazitive Kopplung dominiert
- Typische digitale 50Ω: beide Mechanismen tragen ähnlich bei
Dieses Verständnis hilft, das Übersprechverhalten vorherzusagen und passende Gegenmaßnahmen zu wählen.
Übersprechen – Kurzreferenz
Nah- vs. Fernnebensprechen
Übersprechen zeigt sich unterschiedlich – abhängig davon, wo man es relativ zur Ausbreitungsrichtung des Aggressor‑Signals beobachtet.
Nahnebensprechen (NEXT)
NEXT erscheint am Ende des Victims, das der Quelle des Aggressors am nächsten liegt – also an der Seite, an der das Aggressor‑Signal zuerst vorbeiläuft.
Eigenschaften:
- kombiniert beide Kopplungsmechanismen (konstruktive Addition)
- Pulsbreite entspricht der Rise Time des Aggressors (wenn die gekoppelte Region kurz ist)
- wächst mit der gekoppelten Länge bis zur Sättigung
- sättigt, wenn gekoppelte Länge ≥ (Rise Time × Ausbreitungsgeschwindigkeit)/2
- nach Sättigung weitgehend unabhängig von der gekoppelten Länge
NEXT‑Koeffizient (Kb): Verhältnis des rückwärts gerichteten Übersprechens zur Aggressor‑Amplitude, typischerweise in dB oder Prozent.
Fernnebensprechen (FEXT)
FEXT erscheint am Ende des Victims, das von der Quelle des Aggressors am weitesten entfernt ist – also an der Seite, auf die sich das Aggressor‑Signal zubewegt.
Eigenschaften:
- kapazitive und induktive Anteile können sich teilweise aufheben (geometrieabhängig)
- Pulsbreite entspricht der Rise Time des Aggressors
- nimmt linear mit der gekoppelten Länge zu (keine Sättigung)
- kann je nach Geometrie positiv oder negativ sein
- bei Stripline mit symmetrischer Geometrie kann FEXT nahe Null liegen
FEXT‑Koeffizient (Kf): Verhältnis des vorwärts gerichteten Übersprechens zur Aggressor‑Amplitude.
Praktische Konsequenzen
- NEXT ist bei kurzen gekoppelten Längen oft das größere Thema
- FEXT dominiert bei langen parallelen Strecken
- Stripline reduziert FEXT von Natur aus (symmetrische Feldverteilung)
- Microstrip hat typischerweise größeres FEXT als Stripline
Faktoren für die Übersprechhöhe
Wer die Einflussgrößen kennt, kann Übersprechen gezielt reduzieren.
Abstand zwischen Leiterbahnen
Der stärkste Faktor: Übersprechen sinkt stark, wenn der Abstand wächst.
Die 3W‑Regel: Ein Kanten‑zu‑Kanten‑Abstand von 3× Leiterbahnbreite reduziert Übersprechen auf etwa 2–3% des gesättigten NEXT‑Werts. Diese Faustregel liefert für viele Anwendungen eine sinnvolle Isolation.
Aggressivere Abstände: 5W oder mehr bietet stärkere Isolation, verbraucht aber Routing‑Fläche.
Parallele Führung (gekoppelte Länge)
- NEXT steigt mit der Länge bis zur Sättigung
- FEXT steigt linear ohne Sättigung
- Parallele Strecken so kurz wie möglich halten
Höhe über der Referenzfläche
- Näher an der Referenzfläche = stärkere Feldführung (Confinement)
- stärkeres Confinement = weniger Kopplung zu Nachbarleitungen
- dünneres Dielektrikum reduziert Übersprechen
Leiterbahnimpedanz
- Niederimpedante Leitungen haben höhere Ströme → mehr induktive Kopplung
- Hochimpedante Leitungen haben größere Spannungshübe → mehr kapazitive Kopplung
- 50Ω ist ein ausgewogener Kompromiss
Flankensteilheit
- Schnellere Flanken enthalten mehr Hochfrequenzanteile
- Kopplung wird bei höheren Frequenzen effizienter
- Übersprechen steigt bei schnelleren Flanken
Dielektrizitätskonstante (Dk)
- Höheres Dk verlangsamt Signale und verändert die Beziehung zur gekoppelten Länge
- Höheres Dk kann Fringing‑Felder bei Microstrip reduzieren
- meist ein kleiner Effekt im Vergleich zur Geometrie
Übersprechen messen und simulieren
Die Quantifizierung von Übersprechen hilft zu verifizieren, ob Designs Anforderungen erfüllen.
TDR/TDT‑Messung
Time‑Domain‑Reflectometry/Transmission kann Übersprechen charakterisieren:
- schnelle Flanke in den Aggressor einspeisen
- induziertes Signal am Victim messen (NEXT‑ oder FEXT‑Port)
- Ergebnisse zeigen Übersprechhöhe und Timing
VNA‑S‑Parameter‑Messung
Ein Vector Network Analyzer liefert Frequenz‑Domain‑Charakterisierung:
- S21 für FEXT (Through‑Messung)
- S31 für NEXT (Kopplungsmessung)
- zeigt frequenzabhängiges Verhalten
- Standardmetriken für Compliance‑Tests
Simulationsansätze
2D‑Feldsolver: berechnen C‑/L‑Matrizen pro Längeneinheit. Schnell, geeignet für gleichförmige gekoppelte Leitungen.
3D‑Feldsolver: berücksichtigen Diskontinuitäten, Vias und Übergänge. Genauer, aber langsamer.
SPICE‑Simulation: nutzt extrahierte Modelle für Zeitbereichsanalysen mit realen Wellenformen.
Branchenmetriken
Viele Standards definieren Grenzwerte für Übersprechen:
- in dB (S‑Parameter) oder Prozent angegeben
- frequenzabhängige Limits
- unterschiedliche Budgets für NEXT vs. FEXT
- Beispiel: 100G‑Ethernet spezifiziert umfassende Crosstalk‑Masks
Abstand vs. Übersprechreduktion
Designstrategien zur Übersprechreduktion
Mehrere Ansätze reduzieren Übersprechen – oft in Kombination.
Leiterbahnabstand erhöhen
Der wirksamste Ansatz, wenn es die Routing‑Dichte zulässt:
- 3W‑Regel (oder aggressiver) für empfindliche Signale anwenden
- Abstände für Hochfrequenz‑/sensitive Netze priorisieren
- engere Abstände bei niedrigeren Frequenzen eher akzeptieren
Gekoppelte Länge reduzieren
Parallele Strecken kritischer Signale minimieren:
- empfindliche Signale auf unterschiedliche Lagen legen
- Layer‑Wechsel einsetzen, um Parallelität zu unterbrechen
- Routing versetzen, um lange parallele Segmente zu vermeiden
Ground‑Shielding nutzen
Ground‑Leiterbahnen oder Kupfer zwischen Aggressor und Victim einfügen:
- Guard‑Traces: Ground‑Trace zwischen Signalleitungen
- Ground‑Stitching: Vias, die Guard‑Trace mit der Plane verbinden
- Coplanar Ground: Ground auf derselben Lage (CPW‑Struktur)
Wirksamkeit: Guard‑Traces ohne Stitching bringen meist wenig. Für effektives Shielding sind Vias etwa alle ~λ/10 nötig.
Stackup optimieren
Die Stackup‑Geometrie beeinflusst Übersprechen stark:
- Dünneres Dielektrikum: stärkere Kopplung zur Referenzfläche, weniger Übersprechen
- Stripline: von Natur aus geringeres FEXT als Microstrip
- Dual‑Stripline: Signale auf unterschiedlichen Lagen mit Ground‑Trennung
Auf unterschiedlichen Lagen routen
Signale auf unterschiedlichen Lagen mit dazwischenliegender Ground‑Plane haben deutlich reduziertes Übersprechen:
- orthogonales Routing minimiert Kopplung
- gemeinsame Ground‑Plane schirmt ab
- effektiv für voneinander unabhängige Signalgruppen
Schaltmuster berücksichtigen
Gleichzeitiges Schalten benachbarter Signale erzeugt Worst‑Case‑Übersprechen:
- Schaltvorgänge zeitlich verteilen
- Datenbits interleaven, um Korrelation zu reduzieren
- differentielles Signaling nutzen (Gleichtaktkompensation)
Übersprechen bei differentiellen Paaren
Differentielle Signalführung bietet inhärente Immunität gegenüber Übersprechen, bringt aber zusätzliche Aspekte mit sich.
Gleichtaktunterdrückung
Differentielle Empfänger unterdrücken Gleichtakt‑Noise – also Übersprechen, das auf beiden Leiterbahnen gleich erscheint. Das ist ein großer Vorteil gegenüber Single‑Ended‑Signalen.
Aber: Übersprechen ist nicht immer perfekt gleichtaktig. Asymmetrische Kopplung erzeugt Differential‑Mode‑Übersprechen, das der Empfänger nicht unterdrücken kann.
Paar‑zu‑Paar‑Übersprechen
Mehrere nahe beieinander liegende differentielle Paare (parallele Busse, Multi‑Lane‑Interfaces) können Paar‑zu‑Paar‑Übersprechen aufweisen.
Gegenmaßnahmen:
- Paar‑zu‑Paar‑Abstand erhöhen (3W zwischen benachbarten Paaren)
- Paare auf unterschiedlichen Lagen routen
- Ground zwischen Paaren einfügen
- benachbarte Paare versetzen, um Parallelität zu reduzieren
Intra‑Pair‑Kopplung
Die zwei Leiterbahnen eines differentiellen Paares sind bewusst gekoppelt. Das ist gewünschte Kopplung für differentielles Signaling – kein „unerwünschtes“ Übersprechen.
Design‑Hinweis: Halten Sie die Kopplung (Spacing) entlang des Paars konstant, um eine stabile differentielle Impedanz zu gewährleisten.
HILPCB: Übersprechen-optimierte Fertigung
HILPCB fertigt Hochfrequenz‑PCBs mit der Präzision, die übersprechkritische Designs benötigen:
Geometriekontrolle: Präzise Leiterbahnbreite und Abstände für reproduzierbare Kopplungseigenschaften.
Stackup‑Optimierung: Engineering‑Support für layer‑Konfigurationen mit minimalem Übersprechen.
Materialoptionen: Auswahl an Dielektrikumsdicken und Dk‑Werten zur Optimierung der Feldführung.
Test: S‑Parameter‑Charakterisierung für übersprechkritische Designs möglich.
Design‑Review: DFM‑Analyse inkl. Übersprechbewertung für High‑Speed‑Designs.
Von prototype bis zur volume production liefert HILPCB konsistente Übersprech‑Performance.
