High Frequency PCB Design und Fertigung in China: Ein praktischer Ingenieursleitfaden

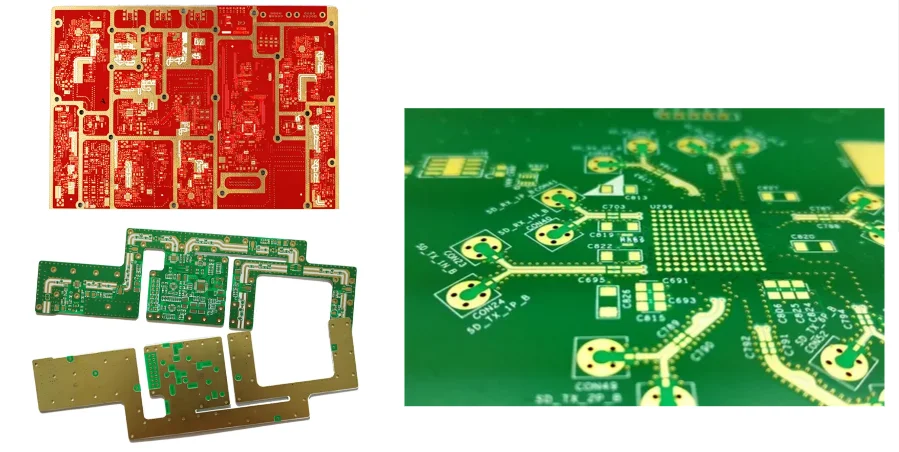

In der Welt der Hochgeschwindigkeitskommunikation, des Radars und der HF-Systeme ist die Leiterplatte nicht nur eine Plattform – sie ist ein signalentscheidendes Bauteil. Ob Sie ein 24-GHz-Automobilradar, einen 77-GHz-Sensor oder einen 112-Gbps-PAM4-Transceiver entwickeln: Die Leistung Ihres Produkts hängt direkt von der Integrität Ihrer High Frequency PCB ab.

Bei Highleap PCB Factory unterstützen wir RF-, Mikrowellen- und High-Speed-Digital-Projekte weltweit mit High Frequency PCB-Fertigung und -Bestückung für Frequenzen von 500 MHz bis über 80 GHz. Dieser Leitfaden gibt einen praxisnahen Überblick, wie Sie High Frequency PCBs – insbesondere mit chinesischen Fertigungspartnern – erfolgreich planen, entwerfen und produzieren.

1. Auswahl der richtigen Materialien für High Frequency PCB Fertigung

Im High Frequency PCB-Bereich ist das Materialsystem eine der wichtigsten Entscheidungen. Eine schlechte Laminatauswahl kann zu Einfügedämpfung, Skew, Impedanzabweichungen oder Phaseninstabilität führen – besonders im GHz-Bereich.

Gängige Materialien für RF- und Mikrowellenanwendungen

Material Dielektrizitätskonstante (Dk) Verlustfaktor (Df) Typische Anwendung
Rogers RO4350B ~3,48 0,0037 Allgemeine RF/Mikrowelle (bis 20 GHz)
RO3003 / RO3010 3,0–10,2 0,0013–0,0022 Präzisions-RF-Filter, Radar
Taconic RF-35 / TLY-5 2,2–3,5 <0,002 mmWave, Phased-Array-Antennen
Megtron 6 ~3,7 ~0,002 28G/56G/112G SERDES & High-Speed-Digital
PTFE (Teflon-basiert) 2,2 ~0,0009 Militär, Luft-/Raumfahrt, Ultra-Low-Loss

In der Highleap PCB Factory bieten wir Stack-up-Modellierung und prüfen spezifizierte Rogers-, Taconic-, Panasonic-, Shengyi- und vergleichbare Laminate. Material, Herkunftsnachweis, Verfügbarkeit und Vorlaufzeit werden für den angebotenen Hochfrequenz-Leiterplattenaufbau bestätigt.


2. Layout- und Stackup-Best Practices für High-Speed RF-PCBs

Layoutfehler in High Frequency Designs können einen perfekten Schaltplan unbrauchbar machen. Egal ob Sie 1 GHz oder 60 GHz anstreben, ein konsistentes RF-Layout ist zwingend notwendig.

Kontrollierte Impedanz und Leitungsauslegung

Ihre Leitergeometrie muss entweder 50Ω Single-Ended oder 100Ω differentiell unterstützen, je nach Einsatz. Wir arbeiten routinemäßig mit:

  • Microstrip- und Stripline-Designs
  • Koplanaren Wellenleitern mit/ohne Masse
  • Differentielle Leitungsführung mit Längenabgleich (<0,13 mm Toleranz)
  • RF-Via-Management (Via-in-Pad, Backdrilling, Blind-/Buried-Vias)

Layer-Stackup-Planung

RF-Boards sind selten Standard-4-Lagen-FR4. Ein typischer High Frequency PCB Stackup umfasst:

  • Niedriges Dk-Kernmaterial mit symmetrischem Aufbau
  • Mehrere Masse-/Referenzebenen
  • Kontrollierte Dielektrikdicke zwischen Signallagen
  • Materialmix (z. B. PTFE + FR4-Außenlagen) für kosteneffiziente Lösungen

Vor dem Routing liefern Highleap-Ingenieure DFM-geprüfte Stackups mit Leiterbahn-/Abstandsrichtlinien, die reale Ätz- und Galvaniktoleranzen berücksichtigen.


3. So ermöglicht Highleap PCB Factory schnelle High Frequency PCB Fertigung

Entwickler von Hochfrequenzprodukten stehen oft unter Zeitdruck und wechselnden Stücklisten. Deshalb haben wir einen RF-optimierten Workflow entwickelt, der auf Geschwindigkeit, Präzision und Skalierbarkeit setzt.

Schnelle High Frequency PCB Fertigungsmöglichkeiten

  • Lieferzeit: Prototypen in nur 5–7 Werktagen
  • Impedanzkontrolle: ±8% typisch (±5% auf Anfrage)
  • Via-Optionen: Lasergebohrte Microvias, Via-in-Pad, Backdrill
  • Materialsupport: Rogers, Taconic, I-Tera, Megtron u. a.
  • Hybrid-Stackups: Für kostenoptimierte Performance

Ob Sie 5 Prototypen oder 10.000 Serienboards benötigen – wir fertigen reproduzierbare RF-Leiterplatten mit maximaler Transparenz im Prozess.


4. DFM, Bestückung und Qualitätssicherung bei High Frequency PCB-Projekten

Die Bestückung von High Frequency PCBs ist genauso entscheidend wie deren Fertigung. Bei hohen Geschwindigkeiten beeinflussen Padgröße, Lötstopplack, Bauteilplatzierung und Wärmemanagement direkt SI/PI und Strahlung.

High Frequency PCB-Bestückung bei Highleap

  • RF-spezifisches Schablonendesign für Padgrößen und Void-Kontrolle
  • Röntgeninspektion für Via-in-Pad-BGAs oder cavity-montierte MMICs
  • BGA-Reflow-Profile mit niedriger Voiding-Rate (N2-Ofen verfügbar)
  • Hochpräzises Bestücken für 0201, 01005 oder High-Q-RF-Komponenten
  • Abschirmblechplatzierung und Masse-Via-Fences zur EMI-Reduzierung

Unser Komplettservice umfasst High Frequency PCB-Bestückung: von der Beschaffung abgestimmter RF-Komponenten bis hin zu Testvorrichtungen (SMA, SMP oder Koax-Stecker).


5. Warum Ingenieure heute chinesische High Frequency PCB-Lieferanten wählen

Für viele globale Hardwareteams bleibt China ein strategischer Standort für kostengünstige und schnelle High Frequency PCB-Fertigung – vorausgesetzt, die Fertigung hat:

  • Tiefes Know-how in RF/High-Speed-Herstellung
  • Bewährtes Materialnetzwerk (Rogers, Panasonic, Isola usw.)
  • Ingenieurssupport, der Ihre Designsprache spricht
  • Sorgfältige Qualitätsdokumentation (FAI, Stackup-Zertifikate, Impedanzberichte)

Highleap PCB Factory hat ihren Sitz in Shenzhen, Chinas Technologiezentrum. Wir unterstützen Projekte in 5G, Automobilradar, Luft-/Raumfahrt und industriellen RF-Anwendungen. Als spezialisierte High Frequency PCB-Fabrik bieten wir:

  • Stackup-Simulationen mit Impedanzabgleich
  • Schnelle Reaktionszeiten (Engineering & Vertrieb)
  • Fließende Kommunikation auf Englisch, bilinguales CAM-Team
  • Lokale Materialbeschaffung für geringe Mindestmengen und schnelle Fertigung
  • Lückenlose Rückverfolgbarkeit von der Leiterplattenfertigung bis zur Endmontage

Fazit: High Frequency PCBs mit Sicherheit fertigen

High Frequency PCBs zu entwickeln und zu beschaffen bedeutet mehr als nur Signalgüte – es verlangt ingenieurtechnische Disziplin, Materialstrategie und Fertigungskompetenz. Ob 77-GHz-Automobilradar oder High-Speed-Transceiver-Modul: Sie brauchen einen Partner, der Technik und Produktion versteht.

Highleap PCB Factory bietet:

  • End-to-End High Frequency PCB-Fertigung und -Bestückung
  • Schnelle RF-Prototypen mit weltweitem Versand
  • Kostenvorteile durch China-Supply-Chain bei hochwertiger Ausführung
  • Ingenieurssupport vom Stackup-Design bis zur Endkontrolle

📩 Kontaktieren Sie uns für Ihr nächstes High Frequency PCB Angebot – wir fertigen schnell und in Top-Qualität.

Häufige Fragen

Sollte man in einem Hochfrequenz-PCB-Projekt zuerst das Material oder zuerst das Impedanzziel festlegen?

Beides hängt zusammen, aber in der Praxis sollten Zielband, Kanaltyp und Impedanzanforderungen zuerst klar definiert werden. Daraus lassen sich Material und Stack-up ableiten, denn bei HF-Platinen ist nicht das teuerste Material automatisch das richtige.

Warum arbeiten Hochfrequenz-PCBs so oft mit Hybrid-Stack-ups?

Weil viele reale Produkte RF-Strecken mit digitaler Steuerung und Stromversorgung auf derselben Plattform kombinieren. Hochfrequenzmaterial nur dort einzusetzen, wo es wirklich gebraucht wird, und andere Bereiche mit FR-4 oder ähnlichen Werkstoffen aufzubauen, schafft oft den realistischsten Kompromiss aus Performance und Kosten.

Ist die Montage einer Hochfrequenz-Platine nach der Bare-Board-Fertigung im Grunde wie bei einer Standardplatine?

Nein. HF-Platinen bleiben auch in der Montage empfindlich, und Pad-Design, Lötvoids, Abschirmung, Massevias und Steckermontage beeinflussen das Endergebnis direkt. Viele Systemprobleme tauchen erst nach der Bestückung auf und nicht schon im elektrischen Test der nackten Leiterplatte.

Was sollte man bei der Auswahl eines chinesischen Hochfrequenz-PCB-Lieferanten zuerst prüfen?

Wichtiger als der Preis ist der reale Umgang mit HF-Materialien, Impedanzkontrolle, DFM-Support und Qualitätsdokumentation. Entscheidend ist, ob der Lieferant Material-, Fertigungs- und Montagegrenzen sauber erklären und von Prototyp bis Serie stabil einhalten kann.
