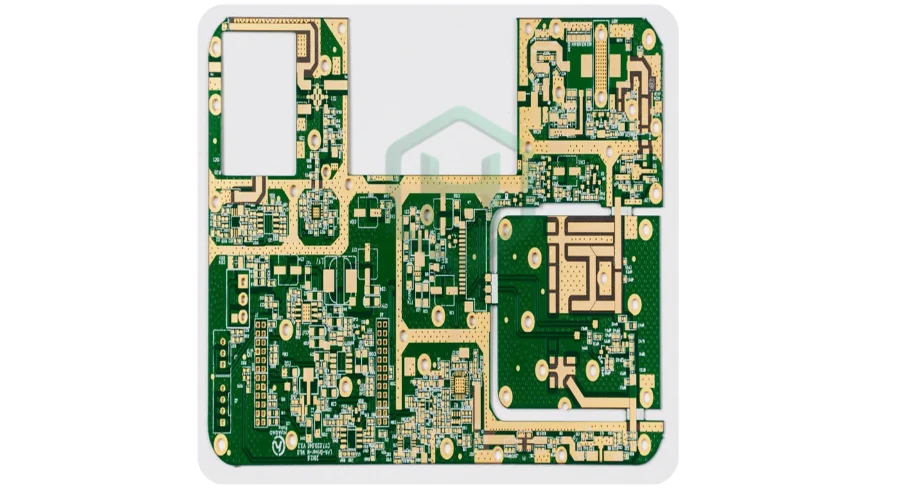

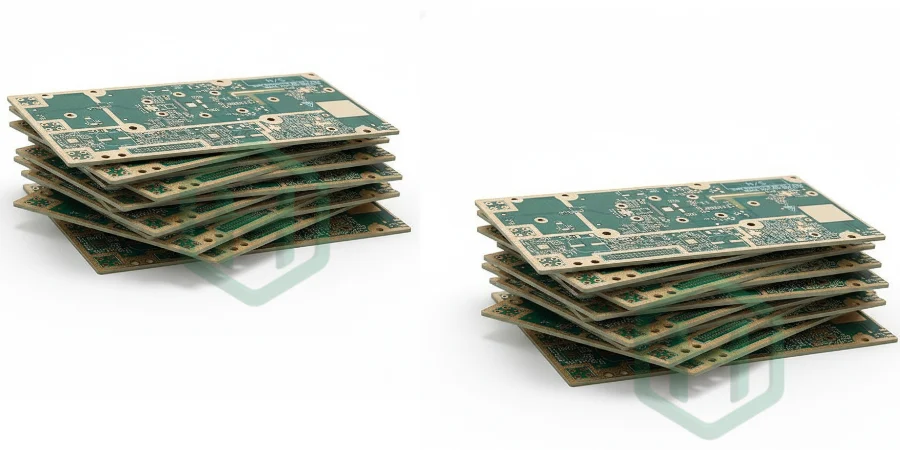

Wenn Sie auf der Suche nach einem Hersteller für Hochfrequenz-PTFE-Leiterplatten sind oder verstehen möchten, warum PTFE das essentielle Material für verlustarme, hochleistungsfähige Systeme ist, dann ist dieser Leitfaden Ihre definitive Ressource. Der Erfolg heutiger 5G-Kommunikation, Automotive-Radar, Satellitennutzlasten und Luft- und Raumfahrt Elektronik hängt von der Leistung der zugrundeliegenden Leiterplatte ab. Die Wahl des richtigen Materials, die Beherrschung der Designeinschränkungen und die Partnerschaft mit einem fähigen Hersteller machen den Unterschied zwischen einem Produkt, das unterperformt, und einem, das alle Erwartungen übertrifft.

In diesem umfassenden Leitfaden werden wir untersuchen:

• Die Leistungsgrenze von FR-4 bei hohen Frequenzen
• Wie Sie das optimale PTFE-Laminat für Ihre Anwendung auswählen
• Umsetzbare Design-for-Manufacturability (DFM)-Regeln
• Die spezialisierten Fertigungsprozesse, die für PTFE einzigartig sind
• Wie die Leistung durch Tests und Qualitätssicherung verifiziert wird
• Eine Checkliste zur Auswahl eines zuverlässigen Fertigungspartners
• Häufige Anwendungen und häufig gestellte Fragen

Die Leistungsgrenze von FR-4: Warum es bei hohen Frequenzen versagt

Während FR-4 das Arbeitstier der PCB-Branche ist, stößt es mit steigenden Frequenzen oberhalb von 1-2 GHz an eine Leistungsgrenze. Es wird aus zwei Hauptgründen für Hochfrequenzanwendungen ungeeignet:

1. Hohe dielektrische Verluste: Das Epoxidharzsystem von FR-4 hat einen hohen Verlustfaktor (Df), wodurch ein signifikanter Teil der Signalenergie absorbiert und in Wärme umgewandelt wird. Dies dämpft das Signal und beschädigt Daten.
2. Hohe Leiterverluste: Das raue Kupferprofil, das auf Standard-FR-4 verwendet wird, kombiniert mit dem Hochfrequenz-Skineffekt, erhöht die Widerstandsverluste dramatisch und schwächt das Signal weiter.

Im Gegensatz dazu sind PTFE-Laminate von Grund auf für überlegene Signalintegrität entwickelt worden, was sie zur Standardwahl für HF- und Mikrowellen-PCBs macht.

Auswahl des richtigen PTFE-PCB-Materials: Ein praktischer Leitfaden

"PTFE" ist kein einzelnes Material, sondern eine Familie von Laminaten. Die Wahl des richtigen ist eine kritische Ingenieursentscheidung, die Leistung, Kosten und Fertigbarkeit abwägt.

Materialtyp	Hauptvorteile	Hauptnachteile	Typischer Df (@10 GHz)	Am besten für...
Glasgewebe-PTFE	Ausgezeichnetes Gleichgewicht aus elektrischer Leistung, mechanischer Stabilität und Kosteneffizienz.	Die Glasgewebestruktur kann mikroskopische Variationen der Dk verursachen (Gewebeeffekt).	0,001 - 0,002	Allgemeine HF-/Mikrowellenanwendungen von 1-20 GHz (Verstärker, Filter, Antennen).
Keramikgefülltes PTFE	Extrem niedriger Df, hochstabile und isotrope Dk und verbesserte Wärmeleitfähigkeit.	Höchste Kosten, abrasive Natur erfordert spezialisierte Bearbeitung und Werkzeuge.	0,001 - 0,0015	Mission-kritische mmWave, Automotive-Radar und Satellitenkommunikation.
Reines PTFE (unverstärkt)	Die absolut niedrigste dielektrische Konstante, die verfügbar ist, für maximale Signalgeschwindigkeit.	Sehr weich, dimensionsinstabil, was die Mehrschichtfertigung extrem herausfordernd macht.	<0,001	Hochspezialisierte Schaltungen wie Präzisionsverzögerungsleitungen oder einzigartige Antennenelemente.

Praktische Materialauswahltipps

• Für 5G-mmWave-Antennen: Wählen Sie keramikgefülltes PTFE für seine außergewöhnliche Dk-Stabilität und ultrageringen Verluste.
• Für Hochleistungs-HF-Verstärker: Glasgewebe-PTFE bietet die notwendige mechanische Festigkeit und Wärmebehandlungskapazität.

DFM: Konstruktion für Fertigungserfolg bei Hochfrequenz-PTFE-PCBs

Ein erfolgreiches Hochfrequenzdesign muss fertigbar sein. Befolgen Sie diese kritischen DFM-Richtlinien:

1. Beherrschen Sie Ihr Impedanzmodell: Verwenden Sie einen 2D/3D-Feldlöser. Teilen Sie das spezifische Materialdatenblatt und Kupferprofil (z.B. VLP, RTF) mit Ihrem Hersteller, um sicherzustellen, dass dessen Modell mit Ihrem übereinstimmt.
2. Spezifizieren Sie Niederprofil-Kupfer: Für jede Anwendung, die über 10 GHz arbeitet, ist VLP (Very-Low-Profile) oder RTF (Reverse-Treated Foil) Kupfer eine unabdingbare Voraussetzung, um Leiterverluste zu minimieren.
3. Konstruieren Sie einen einwandfreien Rückleitungspfad: Stellen Sie eine massive, kontinuierliche Masseebene unter allen HF-Leiterbahnen sicher. Verwenden Sie reichlich Via-Stitching, um EMI zu unterdrücken und unerwünschte Resonanzen zu verhindern.
4. Planen Sie Hybrid-Schichtaufbauten sorgfältig: Die Kombination von PTFE mit FR-4 kann Kosten sparen, aber Sie müssen mit einem Hersteller zusammenarbeiten, der Erfahrung im Bonden unterschiedlicher Materialien hat, um Delamination und Zuverlässigkeitsprobleme zu verhindern.

Inside the Factory: Der spezialisierte PTFE-Fertigungsprozess

Die Herstellung von PTFE-PCBs ist eine Wissenschaft, die spezielle Ausrüstung und tiefes Prozesswissen erfordert.

• Oberflächenvorbereitung: Die antiadhäsive Oberfläche von PTFE muss chemisch verändert werden. Wir verwenden einen Plasmaaktivierungsprozess oder einen natriumbasierten Ätzprozess, um auf molekularer Ebene eine aufnahmefähige Oberfläche zu schaffen, die eine starke, zuverlässige Verbindung mit Kupfer gewährleistet.
• Präzisionsbohren: Spezialbohrer und streng kontrollierte Vorschub-/Drehzahlraten werden verwendet, um ein Verschmieren und Verformen des weichen PTFE-Materials zu verhindern und so eine makellose Lochwand für die Plattierung zu gewährleisten.
• Kontrollierte Laminierung: Mehrschichtige PTFE-Platinen werden in einer Vakuumpresse mit präzisen Temperaturprofilen und niedrigem Druck laminiert, um eine porenfreie, mechanisch stabile Struktur zu schaffen.
• Leistungsverifikation: Wir verwenden ein TDR (Time-Domain Reflectometer) zur Impedanzverifikation auf jedem Panel und ein VNA (Vector Network Analyzer), um Einfügedämpfung und Rückflussdämpfung zu messen, was harte Daten liefert, dass die Platine wie designed funktioniert.

Wie man einen fähigen PTFE-PCB-Hersteller auswählt

Wenn Sie einen potenziellen Hochfrequenz-PTFE-PCB-Lieferanten evaluieren, fordern Sie Nachweise für deren Expertise. Hier ist eine Checkliste der wichtigsten Eigenschaften:

• Bewährte Erfahrung: Fragen Sie nach Beispielen ähnlicher Niederlust-, Hochfrequenzplatinen, die sie gefertigt haben.
• Materialtransparenz: Sie sollten in der Lage sein, vollständige Materialdatenblätter und Rückverfolgbarkeitsberichte bereitzustellen.
• Fortschrittliche Fähigkeiten: Bestätigen Sie deren Fähigkeit, komplexe Mehrschicht- und Hybridschichtaufbauten zu handhaben.
• Hausinterne Tests: Stellen Sie sicher, dass sie VNA/TDR-Testausrüstung zur Leistungsverifikation besitzen und nutzen.
• Technische Unterstützung: Ein großartiger Partner bietet eine gründliche DFM-Überprüfung Ihres Designs bevor die Produktion beginnt, um potenzielle Probleme zu identifizieren und zu verhindern.

Anwendungen von Hochfrequenz-PTFE-PCBs

Diese Technologie ist die treibende Kraft hinter den fortschrittlichsten elektronischen Systemen von heute:

• 5G- und mmWave-Kommunikation - Basisstationen, Phased-Array-Antennen und Transceiver.
• Radar und Automotive-Sensing - 77-GHz-ADAS-Systeme und darüber hinaus.
• Satelliten- und Luft- und Raumfahrt Elektronik - Hochzuverlässige Kommunikationsnutzlasten und Sensorarrays.
• Test- und Messinstrumente - Das Kernstück präziser HF-/Mikrowellen-Testgeräte.

Häufig gestellte Fragen (FAQs)

F1: Warum wird PTFE FR-4 für HF-PCBs vorgezogen? A1: PTFE hat einen ultra-niedrigen dielektrischen Verlust (Df) und eine stabile dielektrische Konstante (Dk) über die Frequenz, was die Signalstärke und -integrität erhält. Die Verluste von FR-4 sind für eine zuverlässige HF-Leistung zu hoch.

F2: Können PTFE-PCBs mehrlagig sein? A2: Ja, absolut. Es erfordert jedoch einen Hersteller mit spezialisierten Laminierpressen und tiefem Prozesskontroll-Know-how, um die weiche Natur des Materials und die thermischen Eigenschaften zu managen.

F3: Wie viel kostet eine Hochfrequenz-PTFE-PCB? A3: Die Kosten sind deutlich höher als bei FR-4 und variieren basierend auf dem spezifischen PTFE-Material, der Lagernzahl und der Designkomplexität. Keramikgefülltes PTFE ist das teuerste, bietet aber die höchste Leistung.

F4: Was ist die wichtigste Frage, die man einem potenziellen PTFE-PCB-Hersteller stellen sollte? A4: "Können Sie mir einen TDR-Bericht und ein VNA-Diagramm (S21/S11) von einer kürzlich gefertigten Produktionsplatine zeigen, die ein ähnliches Material wie mein Design verwendet hat?" Deren Fähigkeit, diese Daten bereitzustellen und zu erklären, ist ein starker Indikator für deren Kompetenz.

Reichen Sie Ihr Design für eine DFM-Überprüfung ein

Schlussfolgerung

Eine Hochfrequenz-PTFE-Leiterplatte ist mehr als nur eine Komponente - sie ist das grundlegende Element, das die Leistung Ihres gesamten HF- oder Mikrowellensystems diktiert. Durch ein tiefes Verständnis der Materialien, die Einhaltung strenger Designprinzipien und die Auswahl eines Fertigungspartners mit nachgewiesener Expertise können Sie sicherstellen, dass Ihr Projekt kompromisslose Signalintegrität, außergewöhnliche Zuverlässigkeit und langfristigen Erfolg erreicht.
