Was professionelle Hochgeschwindigkeits-PCB-Fertigung von der grundlegenden Digitalschaltungfertigung unterscheidet, ist das Signalintegritäts-Know-how, das häufige Fehler verhindert, die Impedanzkontrollprozesse, die Spezifikationen in der Produktion liefern, die Materialauswahl, die Leistung und Kosten optimiert, und die Designunterstützung, die die Entwicklung beschleunigt und gleichzeitig einen Erfolg beim ersten Versuch gewährleistet. Die Herausforderung geht über die Erfüllung von Impedanzspezifikationen hinaus – sie erfordert die Konzeption vollständiger Lösungen, die elektrische Leistung, Wärmemanagement und Fertigbarkeit in komplexen Hochgeschwindigkeits-Digitalsystemen in Einklang bringen.
Bei HILPCB liefern wir umfassende Hochgeschwindigkeits-PCB-Lösungen von kontrolliertem Impedanzdesign über validierte Fertigung und Bestückung für Hochgeschwindigkeits-PCBs für Server, Hochgeschwindigkeits-PCBs für Rechenzentren, Telekommunikationsgeräte und Computerplattformen. Unsere Hochgeschwindigkeits-PCB-Fertigungsfähigkeiten umfassen Low-Impedance-Hochgeschwindigkeits-PCB-Design, Low-Jitter-PCB-Optimierung und komplette Hochgeschwindigkeits-PCB-Bestückungsdienste. Als führender Hochgeschwindigkeits-PCB-Hersteller und Hochgeschwindigkeits-PCB-Lieferant China bieten wir Hochgeschwindigkeits-PCB-Prototypenservices mit schneller Lieferung, Unterstützung durch Hochgeschwindigkeits-PCB-Designservice und skalierbare Produktion für Hochgeschwindigkeits-PCB-OEM-Lieferantenpartnerschaften. Unsere fortschrittliche Hochgeschwindigkeits-PCB-Technologie und kosteneffiziente Hochgeschwindigkeits-PCB-Ansätze ermöglichen Signalintegritäts-PCB-Lösungen, die anspruchsvolle Leistungsanforderungen erfüllen und gleichzeitig die Kosten kontrollieren.

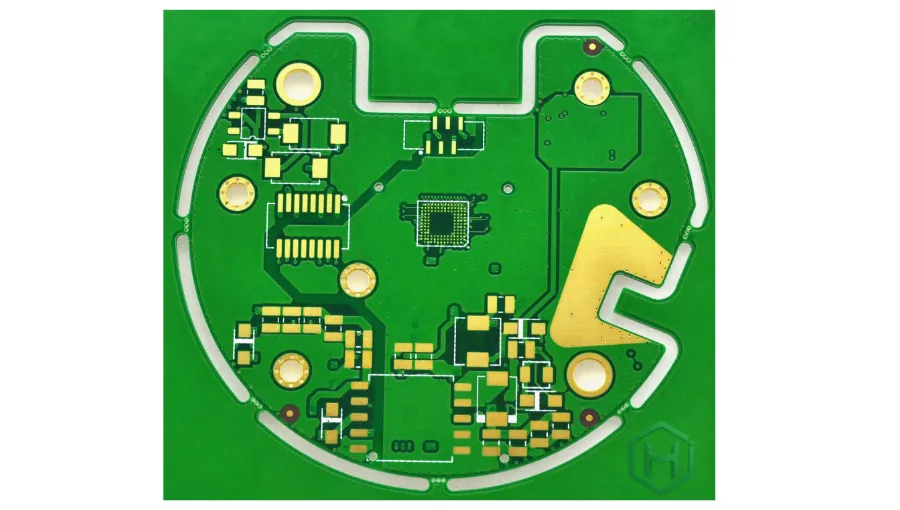

Erzielen kontrollierter Impedanz für Multi-Gigabit-Signalintegrität
Impedanzdiskontinuitäten sind die Hauptursache für Hochgeschwindigkeitssignalfehler – fehlangepasste Impedanz erzeugt Reflexionen, die Daten beschädigen, Bitlehler verursachen und erreichbare Datenraten begrenzen. Bei Multi-Gigabit-Geschwindigkeiten verursachen sogar kleine Impedanzvariationen (±5Ω) messbare Signaldegradation, die sorgfältige Kontrolle während Design und Fertigung erfordert.
Bei HILPCB implementieren unsere Signalintegritäts-PCB-Lösungen rigorose Impedanztechnik und Prozesskontrollen, die sicherstellen, dass Hochgeschwindigkeits-Digital-PCB-Designs spezifizierte Impedanztoleranzen über Produktionsvolumina für Hochgeschwindigkeits-PCBs für Server und Netzwerkanwendungen erreichen.
Wichtige Impedanzkontrolltechniken
- Präzisionsmanagement der Dielektrikumsdicke: Fertigungsprozesskontrollen halten die Dielektrikumsdicke innerhalb von ±0,7 mils (±18μm) und gewährleisten so Impedanzgenauigkeit, entscheidend für die Hochgeschwindigkeits-PCB-Fertigung, bei der dünne Dielektrika die Auswirkungen von Dickenvariationen auf die Impedanz verstärken.
- Stabilität der dielektrischen Konstante des Materials: Die Auswahl von Laminaten mit stabiler Dk über Frequenz und Temperatur (hoch-Tg FR4 oder low-loss Materialien) liefert vorhersagbare Impedanz für fortschrittliche Hochgeschwindigkeits-PCB-Technologieanwendungen, die Konsistenz erfordern.
- Kupferdickenhomogenität: Galvanikprozesskontrollen, die gleichmäßige Kupferdicke über Panels liefern, verhindern Impedanzvariationen durch Kupfergewichtabweichungen in der Hochgeschwindigkeits-PCB-Fertigung.
- Optimierung der Leiterbahngeometrie: Sorgfältige Berechnung von Leiterbahnbreite, Abstand und Dielektrikumsdicke zur Erreichung der Zielimpedanz (typischerweise 50Ω single-ended, 85–100Ω differentiell) unter Berücksichtigung von Fertigungstoleranzen in Hochgeschwindigkeits-PCB-Designservice-Workflows.
- TDR-Impedanzverifikation: Zeitbereichsreflektometriemessung an Produktionstestcoupons validiert, ob die Impedanz die Spezifikationen erfüllt (±10% typisch, ±7% bei engeren Kontrollen), und liefert dokumentierte Verifikation für Hochgeschwindigkeits-PCBs für Rechenzentrenanwendungen.
- Symmetrisches Differenzpaar-Design: Beibehaltung enger Kopplung, symmetrischer Leiterführung und ausgewogener Impedanz zwischen positiven und negativen Leiterbahnen erhält die Integrität der Differenzsignale für Low-Jitter-PCB-Leistung.
Impedanzvalidierung und -dokumentation
Durch elektromagnetische Simulation während des Designs und TDR-Tests an Produktionsplatinen validiert HILPCB, dass Signalintegritäts-PCB-Lösungen Kundenspezifikationen erfüllen. Unsere Hochgeschwindigkeits-PCB-Lieferant China-Einrichtung bietet umfassende Impedanzdokumentation zur Unterstützung von Systemintegration und Konformitätstests für Hochgeschwindigkeits-PCBs für Server, die validierte elektrische Leistung erfordern.

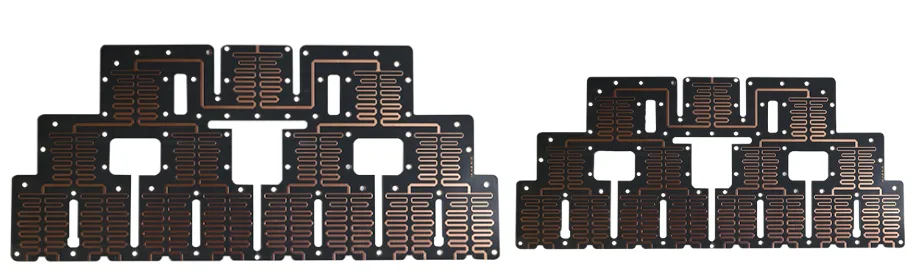

Minimierung von Signaldämpfung und Einfügedämpfungsdegradation
Bei Multi-Gigabit-Datenraten begrenzt die Signaldämpfung durch dielektrische Verluste und Skin-Effekt-Leitungsverluste direkt die maximale Kanallänge und bestimmt, ob Designs Konformitätsspezifikationen erfüllen. Übermäßige Einfügedämpfung degradiert Augendiagramme, reduziert Timing-Margen und verursacht Verbindungsfehler, die sorgfältige Materialauswahl und Designoptimierung erfordern.
Bei HILPCB minimiert unsere fortschrittliche Hochgeschwindigkeits-PCB-Technologie die Einfügedämpfung durch Materialtechnik, Stackup-Optimierung und Designtechniken, die längere Leitungslängen für Hochgeschwindigkeits-PCBs für Server und Hochgeschwindigkeits-PCBs für Rechenzentren-Backplane-Anwendungen ermöglichen.
Wichtige Techniken zur Verlustminimierung
- Auswahl verlustarmer Materialien: Verwendung von verbessertem FR4 (Isola I-Speed, Panasonic Megtron) oder Speziallaminaten (Rogers, Taconic) für kritische Signallagen reduziert dielektrische Verluste bei Multi-Gigabit-Frequenzen in Hochgeschwindigkeits-Digital-PCB-Konstruktionen.
- Glatte Kupferfolientechnologie: RTF (reverse treat foil) oder HVLP (high very low profile) Kupfer mit reduzierter Oberflächenrauigkeit minimiert Skin-Effect-Verluste über 5GHz, entscheidend für Low-Jitter-PCB-Signalqualität.
- Via-Optimierung und Backdrilling: Minimierung der Via-Stummelänge durch Backdrilling eliminiert Resonanzen, die Signale über 10GHz degradieren, wesentlich für Hochgeschwindigkeits-PCB-Fertigung, die PCIe Gen4/Gen5 und 100G+ Ethernet unterstützt.
- Optimierung der Dielektrikumsdicke: Verwendung dünnerer Dielektrika, wo Impedanzberechnungen es erlauben, reduziert die Feldeindringung in verlustbehaftete Materialien und verkürzt gleichzeitig Leiterzuglängen für Signalintegritäts-PCB-Lösungen.
- Leiterbahnbreitenausgleich: Optimierung der Leiterbahnbreite zur Erreichung des Impedanzziels bei gleichzeitiger Maximierung des Leiterquerschnitts reduziert Gleichstromwiderstand und Skin-Effect-Verluste in der Hochgeschwindigkeits-PCB-Fertigung.
- Optimierung des Rückleitungspfads: Solide Referenzebenen und Verbindungsvias, die kontinuierliche niedriginduktive Rückleitungspfade sicherstellen, minimieren Gleichtaktstrahlung und Signalverzerrung für kosteneffiziente Hochgeschwindigkeits-PCB-Designs.
Verlustbudgetanalyse und -validierung
S-Parameter-Messung mit Vektor-Netzwerkanalysatoren charakterisiert die Einfügedämpfung über Betriebsfrequenzbereiche und validiert, ob Designs System-Link-Budgets erfüllen. HILPCB liefert gemessene S21-Daten zur Unterstützung von Kundentests für Hochgeschwindigkeits-PCBs für Rechenzentren, die validierte Kanalperformance gemäß Industriestandards (PCIe, Ethernet, etc.) erfordern.
Management von Übersprechen und EMI in dichten Hochgeschwindigkeits-Layouts
Hochdichte Hochgeschwindigkeits-Digital-PCB-Designs packen zahlreiche Hochgeschwindigkeitssignale in kompakte Räume und erzeugen so Übersprechkopplung zwischen benachbarten Leiterbahnen und EMI-Strahlung durch unausgeglichene Ströme. Ohne sorgfältige Layoutdisziplin und Erdungsstrategie degradieren Übersprechen und EMI die Signalqualität und verursachen Konformitätsausfälle.
Bei HILPCB implementiert unser Hochgeschwindigkeits-PCB-Designservice umfassende Übersprech- und EMI-Minderungsstrategien, die saubere Signalübertragung in dichten Hochgeschwindigkeits-PCBs für Server und Netzwerkgeräte-Layouts sicherstellen.
Wichtige Techniken zur Übersprech- und EMI-Kontrolle
- Optimierung des Leiterbahnabstands: Einhalten von 3–5-facher Leiterbahnbreite Abstand zwischen benachbarten Hochgeschwindigkeitssignalen minimiert Nah- und Fernübersprechen, entscheidend für parallele Schnittstellenverdrahtung in der Hochgeschwindigkeits-PCB-Fertigung.
- Differenzpaarkopplung: Enge Kopplung (2–3-facher Leiterbahnbreite Abstand) zwischen Differenzpaarleiterbahnen verbessert Gleichtaktunterdrückung und reduziert Übersprechempfindlichkeit in Low-Jitter-PCB-Designs.
- Implementierung von Schutzleitungen: Geerdete Leiterbahnen zwischen empfindlichen Signalen bieten Abschirmung zur Reduzierung von Übersprechen in beengten Verdrahtungsbereichen für Signalintegritäts-PCB-Lösungen.
- Schichtzuweisungsstrategie: Verdrahtung orthogonaler Signalgruppen auf benachbarten Lagen (horizontal auf einer Lage, vertikal auf der nächsten) minimiert Broadside-Kopplung für fortschrittliche Hochgeschwindigkeits-PCB-Technologie-Stackups.
- Masseebenenverbindung: Dichte Via-Arrays, die Masseebenen verbinden, reduzieren die Impedanz der Ebenen und minimieren Gleichtaktstrahlung für EMI-Konformität von Hochgeschwindigkeits-PCBs für Rechenzentren.
- Ausgeglichene Verdrahtungsdisziplin: Symmetrische Differenzpaarverdrahtung und kontrollierte Längenanpassung verhindert Modenkonversion und Gleichtaktrauscherzeugung in der Hochgeschwindigkeits-PCB-Fertigung.
EMI-Validierung und Konformität
Vorab-EMI-Konformitätstests während der Entwicklung identifizieren Strahlungshotspots, die Designoptimierung erfordern, während endgültige Konformitätstests die Leistung validieren, um FCC Part 15, CISPR 32 oder andere regulatorische Anforderungen zu erfüllen. Die Fertigung von HILPCB als Hochgeschwindigkeits-PCB-Lieferant China unterstützt Kunden bei der Erreichung von EMI-Konformität für Hochgeschwindigkeits-PCBs für Server, die in rauschempfindlichen Rechenzentrumsumgebungen eingesetzt werden.
Optimierung von Stromversorgungsnetzwerken für Rauscharme Leistung
Saubere, stabile Stromversorgung bestimmt, ob Hochgeschwindigkeitssysteme theoretische Leistung erreichen oder unter Jitter, Timing-Fehlern und intermittierenden Ausfällen leiden. Die Impedanz des Stromverteilungsnetzwerks (PDN) beeinflusst direkt simultanes Schaltrauschen (SSN), Ground Bounce und versorgungsinduzierten Jitter und erfordert sorgfältiges PDN-Engineering.
Bei HILPCB sorgt unsere Expertise im Low-Impedance-Hochgeschwindigkeits-PCB-Design für robuste Stromversorgung zur Unterstützung der Leistung von Prozessoren, FPGAs und ASICs in Hochgeschwindigkeits-PCBs für Server und Netzwerkanwendungen.
Wichtige PDN-Optimierungstechniken
- Mehrschichtige Versorgungsebenenstrategie: Dedizierte massive Kupferebenen für jede Spannungsschiene minimieren Induktivität und bieten niederimpedante Strompfade, wesentlich für die Stromverteilung in Hochgeschwindigkeits-Digital-PCBs.
- Optimierung von Entkopplungskondensatoren: Strategische Platzierung von Masse-, Keramik- und eingebetteten Kondensatoren adressiert die PDN-Impedanz über das Frequenzspektrum von DC bis zu Hunderten von Megahertz für Signalintegritäts-PCB-Lösungen.
- Erzielung der Zielimpedanz: Design des PDN, um Prozessor/FPGA-Zielimpedanzspezifikationen (typischerweise 1–10mΩ) zu erfüllen, verhindert Spannungseinbruch während Schalttransienten in Hochgeschwindigkeits-PCBs für Rechenzentrensysteme.
- Optimierung der Viadichte: Mehrere Versorgungs- und Massevias pro BGA-Ball oder Bauteilpin minimieren Viainduktivität und verteilen Strom für fortschrittliche Hochgeschwindigkeits-PCB-Technologieimplementierungen.
- Nutzung der Ebenenkapazität: Minimierung des Ebenenabstands maximiert die Ebene-zu-Ebene-Kapazität und bietet Hochfrequenzentkopplung für Low-Jitter-PCB-Leistung.
- Simulation der Stromversorgungsintegrität: Frequenzbereich-PDN-Impedanzanalyse validiert vor der Fertigung, ob das Design Zielimpedanzanforderungen erfüllt, zur Qualitätssicherung des Hochgeschwindigkeits-PCB-Designservice.
Validierung der Stromversorgungsintegrität
Durch Gleichstromwiderstandsmessung, Wechselstromimpedanzanalyse und Schaltrauschcharakterisierung validiert HILPCB, dass die PDN-Leistung Spezifikationen erfüllt. Unsere Hochgeschwindigkeits-PCB-Fertigung stellt sicher, dass Stromversorgungsnetzwerke die Prozessor- und ASIC-Leistung über Betriebsbedingungen für Hochgeschwindigkeits-PCB-OEM-Lieferantenanwendungen unterstützen.
Ermöglichung kosteneffizienter Hochgeschwindigkeits-PCB-Fertigung
Während fortschrittliche Materialien und enge Toleranzen überlegene Signalintegrität ermöglichen, bleibt die Kostenkontrolle für wettbewerbsfähige Server-, Netzwerk- und Computerprodukte entscheidend. Professionelle Hersteller helfen Kunden, den Wert durch Designzusammenarbeit und Fertigungseffizienz zu optimieren.
Bei HILPCB balancieren kosteneffiziente Hochgeschwindigkeits-PCB-Ansätze Leistungsanforderungen mit wirtschaftlichen Zwängen und unterstützen so Hochgeschwindigkeits-PCBs für Server in kostensensitiven Märkten bei gleichzeitiger Aufrechterhaltung von Zuverlässigkeit und Signalintegrität.
Wichtige Kostenoptimierungsstrategien
- Selektive Materialverwendung: Anwendung verlustarmer Materialien nur auf kritische Signallagen, während andernorts Standard-FR4 verwendet wird, reduziert Materialkosten in der Hochgeschwindigkeits-PCB-Fertigung ohne Kompromisse bei der Leistung.
- Stackup-Vereinfachung: Minimierung der Lagenanzahl durch sorgfältige Verdrahtungsoptimierung und Via-Technologieauswahl reduziert Fertigungskomplexität und -kosten für Signalintegritäts-PCB-Lösungen.
- Nutzung von Standardprozessen: Nutzung konventioneller Vias und Leiterbahngeometrien, wo ausreichend, vermeidet Premium-Prozesse (Microvias, sequentielle Laminierung) für kosteneffiziente Hochgeschwindigkeits-PCB-Fertigung.
- Zusammenarbeit bei der Fertigungsgerechten Gestaltung: Frühe Einbindung des Hochgeschwindigkeits-PCB-Designservice identifiziert Kostensenkungspotenziale vor Produktionsverpflichtungen durch DFM-Überprüfung und Stackup-Optimierung.
- Volumenskaliere Produktion: Amortisierung von Rüstkosten und Materialeinkaufsvorteile über Produktionsvolumina verbessern die Wirtschaftlichkeit für Hochgeschwindigkeits-PCB-OEM-Lieferantenpartnerschaften.
- Test- und Validierungseffizienz: Optimierte Teststrategien, die Abdeckung mit Kosten in Einklang bringen, verhindern Übertestung und gewährleisten gleichzeitig Qualität für die Hochgeschwindigkeits-PCB-Lieferant China-Produktion.
Optimierung des Gesamtwerts
Über den Stückpreis hinaus bietet HILPCBs fortschrittliche Hochgeschwindigkeits-PCB-Technologie Wert durch Design-Erfolg beim ersten Mal (Minimierung von Respins), validierte Signalintegrität (Reduzierung der Systemdebug-Zeit) und Fertigungskonsistenz (Sicherstellung von Produktionsausbeuten). Diese Faktoren optimieren die Gesamtbetriebskosten für Hochgeschwindigkeits-PCBs für Rechenzentren, die sowohl Leistung als auch Kosteneffizienz erfordern.
Beschleunigung der Entwicklung mit Hochgeschwindigkeits-PCB-Prototypenservice
Die Entwicklung von Hochgeschwindigkeitssystemen erfordert iterative Hardwarevalidierung – Verifizierung der Signalintegrität, Validierung von Timing-Margen und Charakterisierung der Systemleistung vor Produktionsverpflichtungen. Traditionelle PCB-Prototypen-Lieferzeiten erzeugen Engpässe, die die Designiterationsgeschwindigkeit limitieren.
Bei HILPCB liefern Hochgeschwindigkeits-PCB-Prototypenservices funktionale Boards in 5–7 Tagen mit validierter kontrollierter Impedanz und ermöglichen so schnelle Designiteration für die Entwicklung von Hochgeschwindigkeits-PCBs für Server und Telekommunikation.
Wichtige Schnellprototyping-Fähigkeiten
- Schnelllieferung kontrollierter Impedanz: Optimierte Fertigungsprozesse und Materiallager ermöglichen schnelle Lieferung für Standard-Hochgeschwindigkeits-Stackups und unterstützen die Reaktionsfähigkeit von Hochgeschwindigkeits-PCB-Prototypen.
- Designregelverifikation: Experten-Signalintegritätsprüfung innerhalb von 24 Stunden identifiziert Hochgeschwindigkeits-Designprobleme (Impedanzfehler, Rückleitungspfadverletzungen, Via-Stummel-Bedenken) vor der Fertigung für Effizienz des Hochgeschwindigkeits-PCB-Designservice.
- Flexible Mindestmengen: Niedrige MOQ (5–10 Stück) macht Hochgeschwindigkeits-Prototyping für frühe Entwicklung wirtschaftlich machbar, mit transparenter Preisgestaltung zur Unterstützung der Budgetplanung.
- Zugang zu Materialvielfalt: Verfügbarkeit von Standard- und verbesserten Materialien ermöglicht Materialauswahlvalidierung während des Prototypings für Hochgeschwindigkeits-Digital-PCB-Anwendungen.
- Impedanztestdienste: TDR-Messung an Prototypenboards liefert Leistungsvalidierung vor Serienproduktion für die Entwicklung von Signalintegritäts-PCB-Lösungen.
- Bestückungsintegration: Kombinierte Hochgeschwindigkeits-PCB-Bestückung mit Fertigung liefert getestete Baugruppen in 7–10 Tagen insgesamt und beschleunigt so die funktionale Validierung.
Vorteile bei der Entwicklungsgeschwindigkeit
Schnelles Hochgeschwindigkeits-Prototyping kommt insbesondere Produkten zugute, bei denen Signalintegrität wettbewerbsbestimmende Leistung ausmacht und Konformitätstests validierte Designs erfordern. Die Reaktionsfähigkeit von HILPCB als Hochgeschwindigkeits-PCB-Hersteller ermöglicht agile Entwicklung mit mehreren Iterationen innerhalb komprimierter Zeitpläne, entscheidend für Server- und Netzwerkprodukte, bei denen Produktgenerationen schnell wechseln.
Professioneller Hochgeschwindigkeits-PCB-Bestückungsservice
Hochgeschwindigkeits-PCB-Bestückung erfordert Präzision über Standard-SMT hinaus – die Platzierung von feinrasterigen BGAs beeinflusst die Signalintegrität durch parasitäre Belastung, die Bauteilausrichtung beeinflusst Rückleitungspfade und bestückungsinduzierte Defekte verursachen intermittierende Hochgeschwindigkeitsausfälle. Professionelle Bestückungsexpertise stellt sicher, dass Fertigungsqualität in funktionale Hochgeschwindigkeitsleistung übersetzt wird.
Bei HILPCB adressieren Hochgeschwindigkeits-PCB-Bestückungsfähigkeiten Signalintegritätsanforderungen durch Präzisionsprozesse und umfassende Tests für Hochgeschwindigkeits-PCBs für Rechenzentren und Telekommunikationsanwendungen.
Fortgeschrittene Hochgeschwindigkeits-Bestückungsfähigkeiten
- Hochpräzise BGA-Platzierung: Genaue Platziergenauigkeit (±25μm) stellt richtige Via-Verbindung sicher und minimiert parasitäre Induktivität für feinrasterige Prozessor- und FPGA-Gehäuse unter Verwendung von SMT-Bestückungstechnologie.
- Röntgeninspektion: 100% Röntgeninspektion kritischer BGAs verifiziert Lötstellenqualität und Via-in-Pad-Verbindungen, wesentlich für Low-Jitter-PCB-Zuverlässigkeit.
- Expertise in Via-in-Pad-Bestückung: Spezialprozesse für auf Via-in-Pad-Konstruktionen platzierte Bauteile verhindern Lotwickbildung und Hohlraumbildung in fortschrittlichen Hochgeschwindigkeits-PCB-Technologiebaugruppen.
- Optimierung des Thermoprofil: Reflow-Profile, optimiert für die Wärmekapazität von Mehrschicht-PCBs und Bauteilempfindlichkeit, stellen ordnungsgemäße Lötstellenbildung ohne Substratschäden sicher.
- Bauteilausrichtungskontrolle: Richtige Ausrichtung von Entkopplungskondensatoren und Abschlusswiderständen minimiert Stromschleifenbereiche für die Leistung von Signalintegritäts-PCB-Lösungen.
- Funktionstests: Hochgeschwindigkeits-Konnektivitätstests und JTAG-Grenzscan-Validierung verifizieren die Baugruppenintegrität vor dem Versand für die Produktion von Hochgeschwindigkeits-PCBs für Server.
Integration der schlüsselfertigen Fertigung
Für Hochgeschwindigkeits-PCB-OEM-Lieferantenpartnerschaften konsolidiert schlüsselfertige Bestückung Bauteilbeschaffung, kontrollierte Impedanzfertigung, Präzisionsbestückung und Validierungstests. Diese Integration vereinfacht das Supply-Chain-Management und stellt gleichzeitig Prozesskompatibilität über Fertigung und Bestückung für die Serienproduktion von Hochgeschwindigkeits-PCBs für Rechenzentren sicher.
FAQ
Warum umfassen High-Speed-PCB-Lösungen mehr als nur kontrollierte Impedanzleiterbahnen?
Weil Signalintegrität bei Multi-Gigabit-Raten vom Gesamtsystem abhängt und nicht von einer einzelnen Routing-Regel. Stack-up-Design, Return-Path-Kontinuität, Via-Struktur, Materialverluste, Montagequalität, Power Integrity und Validierungsstrategie greifen ineinander. Eine Leiterplatte kann daher nominelle Impedanzziele erfüllen und dennoch im realen High-Speed-Betrieb scheitern.
Woran scheitert meist der Übergang vom High-Speed-Prototyp zur Serienfertigung?
Das größte Risiko ist, dass der Prototyp unter eng überwachten Engineering-Bedingungen funktioniert, Fertigungs- und Montagekontrollen aber in der Serie nicht stabil reproduzierbar sind. Schon kleine Änderungen bei Laminatkonsistenz, Kupferprofil, Bohrqualität, Reflow-Verhalten oder Prüftiefe können Loss, Jitter oder Channel Margin so verschieben, dass in Serienlosen sporadische Fehler entstehen.
Warum ist Montagekompetenz bei High-Speed-Leiterplatten besonders wichtig?
Weil Platziergenauigkeit, BGA-Qualität, Via-in-Pad-Umsetzung und Kontrolle des Temperaturprofils direkt Parasiten und Kanalkonsistenz beeinflussen. In High-Speed-Systemen führen Montagefehler nicht immer zu klaren Opens oder Shorts, sondern oft zu verschlechterten Eye-Diagrammen, instabilen Links oder schwer reproduzierbaren Feldausfällen.
Was sollten Teams prüfen, bevor sie einen High-Speed-PCB-Fertigungspartner festlegen?
Sie sollten Stack-up-Beratung, Nachweise zur Impedanzkontrolle, High-Speed-Testfähigkeit, Tiefe der Montagevalidierung und die Fähigkeit prüfen, Prototypen und Volumenfertigung mit derselben Prozessdisziplin zu unterstützen. Ziel ist nicht nur zu bestätigen, dass der Lieferant eine Leiterplatte fertigen kann, sondern dass er wiederholbare Signal-Integrity-Performance über den gesamten Produktlebenszyklus liefert.
Fazit
Hochgeschwindigkeits-PCB-Technologie ermöglicht die Multi-Gigabit-Systeme, die moderne Rechen-, Netzwerk- und Telekommunikationsinfrastruktur antreiben. Erfolg erfordert Fertigungspartner, die umfassende Hochgeschwindigkeits-PCB-Lösungen liefern, die Signalintegritätsexpertise, validierte Hochgeschwindigkeits-PCB-Fertigung, responsive Hochgeschwindigkeits-PCB-Prototypenservices und spezialisierte Hochgeschwindigkeits-PCB-Bestückung integrieren und Produkte von der Konzeption bis zur Serienproduktion unterstützen.
Ob Sie Hochgeschwindigkeits-PCBs für Server, Hochgeschwindigkeits-PCBs für Rechenzentren-Netzwerkgeräte, Telekommunikationssysteme oder Computerplattformen entwickeln, die Fähigkeiten von HILPCB als Hochgeschwindigkeits-PCB-Hersteller und Engineering-Unterstützung bieten das technische Wissen und die Fertigungszuverlässigkeit, die Ihre Anwendungen benötigen. Als führender Hochgeschwindigkeits-PCB-Lieferant China, der globale Märkte bedient, liefern wir Signalintegritäts-PCB-Lösungen, Hochgeschwindigkeits-Digital-PCB-Präzision, Low-Impedance-Hochgeschwindigkeits-PCB-Leistung, Low-Jitter-PCB-Qualität, fortschrittliche Hochgeschwindigkeits-PCB-Technologie und kosteneffiziente Hochgeschwindigkeits-PCB-Wirtschaftlichkeit, die Ihre Produktinnovation ermöglichen.
