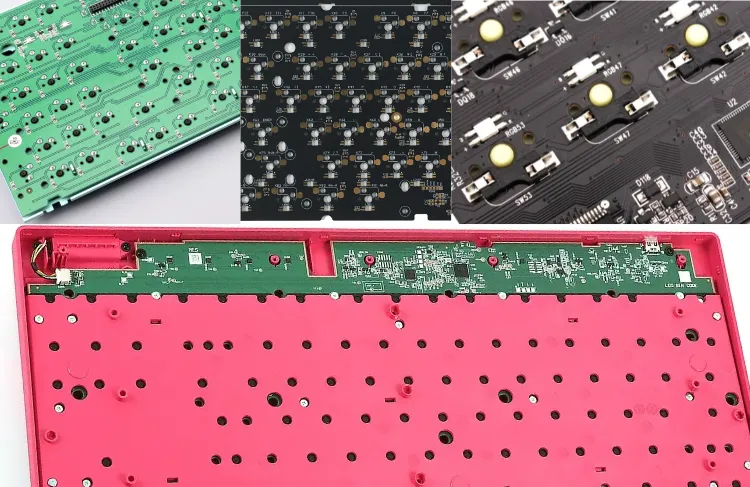

Die richtige Tastatur-PCB wird nicht allein durch die Prozentangabe des Layouts bestimmt. Full-Size, TKL, 75 %, 65 % oder 60 % beschreiben hauptsächlich die physische Tastenanordnung. Für Entwicklung und Serienfertigung sind zusätzlich ISO- oder ANSI-Geometrie, gelötete oder Hot-Swap-Switches, USB- oder Funkverbindung, Firmware, RGB-Leistung, Gehäuse, Plate, Stabilisatoren, Teststrategie und Zielstückzahl entscheidend.
Viele Auswahlfehler entstehen, weil Funktionen als feste PCB-Typen behandelt werden. Eine kompakte Tastatur benötigt nicht automatisch HDI oder Blind Vias. Hot-Swap bedeutet nicht automatisch universelle Switch-Kompatibilität. USB-C beschreibt den Steckverbinder, nicht die vollständige elektrische Implementierung. QMK- oder VIA-Unterstützung entsteht ebenfalls nicht durch den PCB-Namen, sondern aus Controller, Schaltplan, Firmware-Portierung und freigegebener Konfiguration.
Dieser Leitfaden hilft deutschen Keyboard-Marken, Entwicklern und Einkäufern, die Architektur vor dem RFQ zu klären. Er vergleicht die wichtigsten PCB-Varianten aus Nutzer-, Entwicklungs-, Fertigungs- und Kostensicht und zeigt, welche Nachweise vor Prototyp und Serie benötigt werden.
Tastatur-PCB in Kürze auswählen
- Wählen Sie zuerst Zielnutzer, Tastenanordnung, ISO-/ANSI-Geometrie und Gehäuseschnittstellen; erst danach folgen PCB-Stackup und Bauteiltechnologie.
- Full-Size, TKL, 75 %, 65 %, 60 %, 40 % und Macro Pad sind Formfaktoren, keine vollständigen elektrischen Architekturen.
- Hot-Swap-PCBs erleichtern den Switchwechsel, benötigen aber passende Sockel, Footprints, mechanische Unterstützung und eine klare Kompatibilitätsliste.
- Gelötete Switches bieten hohe Footprint-Flexibilität und weniger zusätzliche Kontaktstellen, erfordern beim Switchwechsel jedoch Lötarbeit.
- Eine zweilagige PCB kann für eine einfache Tastenmatrix genügen. Vier Lagen werden durch Routing, Referenzflächen, Funk, RGB-Leistung oder EMV-Ziele begründet, nicht durch „Premium“.
- QMK und VIA müssen für Controller, Pinbelegung, Matrix, Speicher und Firmwaredefinition geprüft werden. Die Begriffe sind keine automatische Produktfreigabe.
- Wireless-Keyboards benötigen RF-Layout, Antennen-Keep-out, Strombudget, Lade- und Batterieschutz sowie Funk- und Produktkonformität für den Zielmarkt.
- Per-Key-RGB kann den Leistungsbedarf stärker prägen als die Tastenmatrix. USB-Strom, Einschaltverhalten, Helligkeitsbegrenzung und Spannungsabfall gehören in die Spezifikation.
- Split-Keyboards brauchen eine definierte Verbindung zwischen den Hälften, Schutz gegen Fehlstecken beziehungsweise Hot-Plug und eine getestete Synchronisationsstrategie.
- Das RFQ sollte PCB-Daten, Layoutvarianten, BOM/AVL, Firmwarestand, Mechanik, Prüfmatrix, Mengen und Traceability enthalten.
Inhaltsverzeichnis
- Tastatur-PCB nach Produktanforderung auswählen
- Full-Size, TKL, 75 %, 65 % und 60 % vergleichen
- Hot-Swap-PCB oder gelötete Tastatur-PCB wählen
- Switch, Plate, Stabilisator und Gehäuse abstimmen
- Tastenmatrix, Dioden und Ghosting planen
- QMK- und VIA-Kompatibilität prüfen
- USB-C-Tastatur-PCB entwickeln
- Wireless-Keyboard-PCB mit Bluetooth oder 2,4 GHz planen
- RGB-Beleuchtung und Stromversorgung dimensionieren
- Split-Keyboard-PCB sicher verbinden
- Zweilagige, vierlagige und HDI-Tastatur-PCB vergleichen
- Fertigungskosten einer Tastatur-PCB reduzieren
- Tastatur-PCBA für Prototyp und Serie testen
- Tastatur-PCB mit HILPCB fertigen lassen
- RFQ-Checkliste für Tastatur-PCB und PCBA
- Häufig gestellte Fragen
Welche Tastatur-PCB passt zum geplanten Produkt?
Die Auswahl beginnt mit einer Anforderungsliste, die Nutzerfunktion und technische Umsetzung trennt. „Gaming“, „Office“ oder „Enthusiast“ sind Zielgruppenbegriffe. Sie bestimmen weder automatisch Layerzahl noch Firmware, Switchtechnik oder Testumfang.
Welche Produktdaten müssen vor dem Schaltplan feststehen?
Definieren Sie Tastenanzahl und physische Anordnung, ISO-/ANSI-Variante, Switchfamilie, Hot-Swap oder gelötet, Plate-Material, Gehäusekontur, Bauhöhe, USB- und Funkoptionen, Akku, Beleuchtung, Drehgeber, Display, Speicher, Firmwarefunktionen, Zielmärkte, Stückzahlen und Reparaturkonzept.
Auch Varianten gehören früh in die Architektur: Soll dieselbe PCB ISO-DE und ANSI-US unterstützen? Gibt es eine kabelgebundene und eine drahtlose Version? Werden unterschiedliche Bottom Rows, Split-Spacebars oder Encoderpositionen angeboten? Jede zusätzliche Option vergrößert Routing, Firmware, Bestückvarianten und Testmatrix.
Welche Entscheidungen beeinflussen die Nutzererfahrung direkt?
Layout, Tastenpositionen, Latenz, Debounce, Rollover, Funkstabilität, Akkulaufzeit, Beleuchtungshelligkeit, Wake-up-Verhalten, Remapping und Updateprozess sind für Nutzer sichtbar. Leiterplattenmaterial oder Via-Typ sind dagegen Mittel zur Umsetzung und sollten nur gewählt werden, wenn sie ein konkretes Ziel unterstützen.
Wie wird aus einer Feature-Liste eine belastbare PCB-Spezifikation?
Ordnen Sie jeder Funktion eine Schnittstelle, Stromaufnahme, mechanische Zone, Firmwareabhängigkeit und Prüfung zu. „RGB“ wird so zu LED-Typ, Anzahl, maximalem Strom, Helligkeitsregel, Datenpfad und Test. „Wireless“ wird zu Funkstandard, Antenne, Keep-out, Akku, Ladepfad, Zertifizierungsziel und Stromprofil.
Full-Size, TKL, 75 %, 65 %, 60 % und 40 % vergleichen
Prozentbezeichnungen sind marktübliche Kurzformen, aber nicht vollständig normierte Leiterplattenmaße. Zwei 65-%-Tastaturen können sich bei Pfeiltastenabstand, rechter Spalte, Bottom Row, Mounting Points und Gehäusekontur unterscheiden. Mechanische Kompatibilität muss deshalb über Zeichnung und Maßmodell bestätigt werden.
| Formfaktor | Typischer Funktionsumfang | Hauptvorteil | Typische Entwicklungsfrage |
|---|---|---|---|
| Full-Size | Alphanumerisch, Funktionstasten, Navigation, Ziffernblock | Direkter Zugriff auf viele Funktionen | Große PCB, Verzug, USB-/RGB-Spannungsabfall und Gehäusetoleranz |
| 1800/96 % | Nahezu Full-Size in kompakterer Anordnung | Ziffernblock bei geringerer Breite | Nicht standardisierte Keycap- und Plate-Kompatibilität |
| TKL | Full-Size ohne Ziffernblock | Mehr Mausraum, vertraute Navigation | Varianten für ISO/ANSI und rechte Cluster-Geometrie |
| 75 % | Funktionstasten und Pfeile kompakt angeordnet | Hohe Funktionsdichte | Enge Mechanik, nicht einheitliche rechte Spalte |
| 65 % | Pfeile und meist wenige Navigationstasten | Kompakt ohne vollständigen Verzicht auf Pfeile | Firmware-Layer und Gehäuse-/Keycap-Varianten |
| 60 % | Alphanumerischer Kern, Zusatzfunktionen über Layer | Kleine Abmessung und einfache Grundgeometrie | Bedienkonzept, Layer, Split-Space und Variantenmatrix |
| 40 % | Stark reduzierte physische Tastenanzahl | Sehr kompakt und frei programmierbar | Hohe Abhängigkeit von Layern, Chords und Zielnutzertraining |
| Macro Pad | Kleine frei definierte Tasten-/Encodergruppe | Zusatzfunktionen und Nischenprodukte | USB-/Funkarchitektur, Gehäuse und niedrige Stückzahl |
Was ist bei ISO-DE gegenüber ANSI zu beachten?
ISO-DE benötigt die ISO-Tastenpositionen einschließlich der charakteristischen Enter-Geometrie und zusätzlicher Taste im linken Shift-Bereich; ANSI nutzt eine andere Enter- und Shift-Anordnung. PCB, Plate, Stabilisatoren, Keycap-Set und Firmware-Keymap müssen dieselbe Geometrie unterstützen.
Ein Multi-Layout-Footprint kann mehrere Varianten abdecken, erzeugt jedoch zusätzliche Bohrungen, Pads und Routingkompromisse. Vor Serie ist zu prüfen, ob die mechanische Stabilität, Hot-Swap-Sockel und Plate-Ausschnitte für jede Variante wirklich funktionieren.
Bedeutet ein kleineres Layout automatisch eine dichtere PCB-Technologie?
Nein. Die Tastenmatrix ist elektrisch langsam, und viele kompakte Designs lassen sich mit konventionellen Leiterbahnen und Durchkontaktierungen realisieren. Dichte entsteht eher durch Controller-Package, Funkmodul, Display, Encoder, Hot-Swap-Überlagerung, RGB und mechanische Keep-outs als durch die Prozentzahl allein.
Hot-Swap-PCB oder gelötete Tastatur-PCB?
Eine Hot-Swap-PCB verwendet mechanische Sockel, in die kompatible Switchpins eingesteckt werden. Eine Löt-PCB verbindet die Switchpins direkt mit metallisierten Pads. Beide Varianten können zuverlässig sein, wenn Footprint, Mechanik, Montage und Nutzung korrekt ausgelegt sind.
Welche Vorteile hat eine Hot-Swap-Tastatur-PCB?
Switches lassen sich ohne Löten austauschen, Varianten können leichter getestet werden und der Endnutzer kann das Tippgefühl verändern. Für Marken kann Hot-Swap die Produktpositionierung vereinfachen, erhöht aber BOM, Bestückschritte, Bauteilhöhe und die Zahl mechanischer Kontaktstellen.
Welche Grenzen haben Hot-Swap-Sockel?
Kompatibilität hängt von Sockeltyp, Switchpin-Geometrie, PCB-Footprint, Plate und Einsteckrichtung ab. Wiederholte oder schräge Montage kann Sockel, Pads oder Lötstellen belasten. Die zulässige Steckzyklenzahl und mechanische Belastung stammen aus dem konkreten Sockeldatenblatt, nicht aus einer allgemeinen Hot-Swap-Aussage.
Sockel benötigen Unterstützung beim Einsetzen des Switches. Ohne korrekt ausgerichtete Plate oder Gegenhalt kann die Einsteckkraft auf die SMT-Lötstellen wirken. Eine Reparaturstrategie für abgelöste Pads oder beschädigte Sockel sollte vor Serienstart definiert sein.
Wann ist eine gelötete Switch-PCB sinnvoller?
Bei fest definiertem Switch, hoher Footprint-Flexibilität, speziellen Layoutoptionen, geringerer Bauteilzahl oder wenn der Nutzer keinen regelmäßigen Switchwechsel benötigt. Gelötete Designs können unterschiedliche Switch- und Layoutpositionen leichter kombinieren, erfordern bei Reparatur oder Modifikation jedoch qualifizierte Lötarbeit.
Kann dieselbe PCB Hot-Swap und gelötete Switches unterstützen?
Technisch sind Hybridkonzepte möglich, doch Pad-Überlagerung, Sockelgeometrie, Plate und Bestückvarianten müssen geprüft werden. Ein universeller Footprint kann Fertigung und AOI erschweren. Häufig sind getrennte PCB-Revisionen wirtschaftlicher, wenn die Varianten in relevanter Stückzahl gebaut werden.
Switch, Plate, Stabilisator und Gehäuse gemeinsam abstimmen
Eine Tastatur-PCB ist Teil einer mechanischen Toleranzkette. Switchzentren, Plate-Ausschnitte, Stabilisatorbohrungen, USB-Position, Mounting Points, Daughterboard, Dichtung, Schaum und Gehäuse bestimmen gemeinsam, ob die Tastatur montierbar ist.
Was bedeutet 3-Pin- und 5-Pin-Switch-Kompatibilität?
Die Bezeichnungen beziehen sich auf zusätzliche Kunststoff-Führungsstifte neben den elektrischen Kontakten. Eine passende PCB kann die zusätzlichen Positionierbohrungen bereitstellen. Elektrische Pinlage, Sockeltyp, Plate und Switchfamilie müssen dennoch gesondert passen.
PCB-mount oder plate-mount Stabilisatoren?
PCB-mount-Stabilisatoren werden an der Leiterplatte befestigt, plate-mount-Varianten an der Plate. Footprints, Ausschnitte, Dicke und Montagefolge unterscheiden sich. Multi-Kompatibilität benötigt genügend Freiraum und darf keine Leiterbahnen oder Hot-Swap-Sockel gefährden.
Wie werden Flex Cuts und federnde Mounts bewertet?
Schlitze können die lokale Nachgiebigkeit verändern, reduzieren aber Querschnitt, Masseanbindung und Routingraum. Sie können Spannung an schmalen Stegen, Steckverbindern oder Lötstellen konzentrieren. Das Verhalten muss im montierten Gehäuse mit realer Betätigungskraft, Fall-/Transportbelastung und Fertigungstoleranz geprüft werden.
Tastenmatrix, Dioden, Ghosting und Rollover planen
Die meisten Tastaturen ordnen Switches in Zeilen und Spalten an, damit ein Mikrocontroller viele Tasten mit begrenzter Pinzahl abfragen kann. Firmware aktiviert eine Matrixrichtung und liest die andere. Dioden begrenzen unerwünschte Strompfade, wenn mehrere Tasten gleichzeitig gedrückt werden.
Wie wird die Matrixgröße bestimmt?
Zeilen- und Spaltenzahl werden aus Layout, Controllerpins, Routing, Scanzeit und Erweiterungen abgeleitet. Eine nahezu quadratische Matrix spart Pins, ist mechanisch aber nicht immer die einfachste Lösung. I/O-Expander oder Shiftregister schaffen zusätzliche Kanäle, erhöhen jedoch Bauteile, Firmware und Fehlerpfade.
Warum muss die Diodenrichtung mit QMK oder anderer Firmware übereinstimmen?
Schaltplan, Footprint, Bestückrichtung und Firmwaredefinition müssen dieselbe Stromrichtung abbilden. Bei QMK werden häufig COL2ROW oder ROW2COL verwendet. Eine falsch bestückte oder falsch konfigurierte Diode kann einzelne Tasten oder Kombinationen unbrauchbar machen.
Garantieren Dioden automatisch echtes N-Key-Rollover?
Nein. Dioden helfen, Matrix-Ghosting zu verhindern. USB-HID-Reportformat, Firmware, Hostbetriebssystem, Boot-Protokoll und Implementierung bestimmen zusätzlich, wie viele gleichzeitige Tastenanschläge übertragen und erkannt werden. Der gewünschte Rollover-Umfang muss mit einer definierten Testmatrix nachgewiesen werden.
QMK- und VIA-Kompatibilität einer Tastatur-PCB prüfen
QMK ist eine Firmwareplattform für unterstützte Mikrocontroller und Tastaturarchitekturen. VIA ermöglicht bei kompatibler Firmware eine dynamische Konfiguration bestimmter Funktionen. Ein Logo oder Produkttext ersetzt weder Portierung noch Test.
Welche Hardwaredaten benötigt ein QMK-Port?
Controller und Bootloader, Matrixpins, Diodenrichtung, USB-Definition, LED-/RGB-Treiber, Encoder, Split-Verbindung, Speicher, Stromsteuerung und Boot-/Resetzugang müssen dokumentiert sein. Board- und Layoutdefinitionen müssen zur realen PCB-Revision passen.
Wann funktioniert VIA mit einer Tastatur-PCB?
Wenn die Firmware die erforderliche VIA-Unterstützung enthält und die Tastaturdefinition mit Matrix, Layoutoptionen und Firmwarestand übereinstimmt. Speichergrenzen, unterstützte Features und Freigabeprozess sind je Plattform und Produkt zu prüfen.
Welche Firmwaredaten gehören in die Serienfertigung?
Benötigt werden freigegebene Binärdatei oder reproduzierbarer Build, Versions-ID, Flashverfahren, Schlüssel- oder Signaturprozess soweit vorhanden, Serienparameter, Prüfbefehl, Rücklese- beziehungsweise Verifikationsmethode und Recovery-Anweisung. Quellcodeverwaltung und Lizenzpflichten bleiben beim Produktverantwortlichen.
USB-C-Tastatur-PCB richtig entwickeln
USB-C ist ein reversibler Steckverbinder mit definierten Erkennungs- und Anschlussregeln. Für eine einfache USB-2.0-Tastatur müssen Datenleitungen, CC-Beschaltung, VBUS, ESD-Schutz, Schirm- und Gehäusekonzept sowie mechanische Befestigung korrekt umgesetzt werden.
Welche Fehler treten bei USB-C-Keyboard-PCBs häufig auf?
Fehlende oder falsche CC-Widerstände, unvollständig verbundene D+/D−-Pins, lange Stichleitungen, ungeeigneter ESD-Schutz, schwache Steckerbefestigung, schlechte Schirmanbindung und fehlender Schutz gegen Kabelbelastung gehören zu den typischen Risiken. Die Schaltung wird gegen die aktuelle USB-Spezifikation und den konkreten Controller geprüft.
Wann ist ein USB-Daughterboard sinnvoll?
Wenn Steckverschleiß, Gehäusevarianten oder mechanische Belastung vom Mainboard entkoppelt werden sollen. Daughterboard, Kabel und Stecker fügen jedoch Kontaktstellen und mögliche Signal-/Versorgungsfehler hinzu. Pinout, Verriegelung, Verpolschutz und Austauschbarkeit müssen versionsgeführt sein.
Braucht eine Tastatur kontrollierte USB-Impedanz?
USB-Datenpfade müssen gemäß der verwendeten Schnittstelle und dem vollständigen Kanal ausgelegt werden. Bei USB 2.0 Full Speed sind die praktischen Routinganforderungen geringer als bei High Speed, trotzdem bleiben Rückstromführung, Paargeometrie, ESD-Kapazität, Stecker und Kabel relevant. Die notwendige Coupon- oder Impedanzprüfung wird aus Stackup, Länge und Risikoziel abgeleitet.
Wireless-Keyboard-PCB mit Bluetooth oder 2,4 GHz planen
Eine drahtlose Tastatur benötigt mehr als ein Funkmodul. Antennenposition, Massefläche, Keep-out, Gehäusematerial, Akku, Ladepfad, Ruhestrom, Wake-up, Pairing, Verschlüsselung, Firmwareupdate und Zulassung bilden ein gemeinsames System.
Modul oder eigener RF-Schaltkreis?
Ein Funkmodul kann RF-Entwicklung und bestimmte Nachweise vereinfachen, wenn es im vorgesehenen Betriebsfall und Zielmarkt korrekt integriert wird. Antennen-Keep-out, Host-Layout, Gehäuse und Produktprüfung bleiben trotzdem erforderlich. Ein eigener RF-Schaltkreis bietet mehr Integration, erhöht aber Layout-, Matching-, Test- und Konformitätsaufwand.
Wie wird die Antenne auf einer Tastatur-PCB platziert?
Möglichst mit freiem Bereich zu Kupfer, Akku, Metallplate, Kabeln, Display und Gehäusestrukturen nach Modul- oder Antennenvorgabe. Die endgültige Abstimmung und Reichweite werden im montierten Produkt geprüft, nicht nur auf der nackten PCB.
Welche Anforderungen gelten für Akku und Laden?
Zellchemie, Kapazität, Schutzschaltung, Lade-IC, Temperaturbereich, Stecker, Verpolschutz, Transport und Gehäusesicherheit müssen abgestimmt sein. Laufzeit wird aus gemessenem Betriebsprofil mit Scan, Funk, Beleuchtung, Sleep und Selbstentladung berechnet, nicht nur aus Akku-mAh geteilt durch einen Nennstrom.
Welche EU-Themen betreffen eine drahtlose Tastatur?
Ein Funkprodukt für den EU-Markt fällt typischerweise in den Anwendungsbereich der Funkanlagenrichtlinie und benötigt die dafür relevante Konformitätsbewertung. Zusätzlich sind unter anderem elektrische Sicherheit im anwendbaren Umfang, EMV, Funknutzung, RoHS, Batterie- und Produktanforderungen zu klären. Die konkrete Rechts- und Normenmatrix wird für das vollständige Endprodukt festgelegt; eine PCB-Fertigung allein stellt keine CE-Konformität her.
RGB-Beleuchtung und Stromversorgung einer Tastatur-PCB dimensionieren
Per-Key-RGB, Underglow, Status-LEDs, Display und Funk können den Energiebedarf gegenüber der Tastenmatrix deutlich erhöhen. Der Entwurf benötigt ein Lastbudget für Normalbetrieb, maximale konfigurierbare Helligkeit, Einschalten, Animationen, Funkübertragung und Akkubetrieb.
Wie wird der maximale RGB-Strom festgelegt?
Aus LED-Typ, Kanalstrom, Anzahl, Ansteuerung, globaler Helligkeitsbegrenzung und realem Firmwareverhalten. Der theoretische Vollweiß-Maximalfall wird mit USB- oder Akkuquelle, Leiterbahnen, Steckern, Schutz und Wärme verglichen. Wenn die Firmware den Strom begrenzt, gehört diese Grenze in die freigegebene Version und in den Test.
Wie werden Spannungseinbrüche und Farbabweichungen reduziert?
Durch geeignete Einspeisepunkte, ausreichend breite Versorgungs- und Massepfade, lokale Entkopplung, kontrollierte LED-Kettenlänge und eine Architektur, die Daten- und Stromfehler begrenzt. Große Tastaturen benötigen gegebenenfalls mehrere Einspeisezonen. Die Helligkeit wird an entfernten und nahen Positionen unter Worst-Case-Muster gemessen.
Ist eine vierlagige PCB für RGB zwingend?
Nein. Layerzahl folgt Strompfad, Routingdichte, Referenzflächen, Funk und EMV. Eine gut geplante zweilagige PCB kann funktionieren; vier Lagen können Versorgung und Rückstromführung vereinfachen. Die Entscheidung wird aus Mess- und Fertigungszielen abgeleitet.
Split-Keyboard-PCB sicher verbinden
Bei einer Split-Tastatur werden Matrix und Bedienelemente auf zwei oder mehr Platinen verteilt. Die Hälften können über Kabel oder Funk kommunizieren. Stromversorgung, Datenrichtung, Stecker, ESD, Hot-Plug-Verhalten und Firmware-Synchronisation müssen zusammenpassen.
Welche Verbindung eignet sich zwischen den Tastaturhälften?
UART, I²C, proprietäre serielle Protokolle, USB-basierte Konzepte oder Funk sind möglich. Die Auswahl folgt Kabellänge, Steckertyp, Hot-Plug-Anforderung, Fehlererkennung, Stromversorgung und Firmwareplattform. Ein mechanisch bekannter Stecker bedeutet nicht automatisch, dass seine elektrische Nutzung standardkonform oder fehlersicher ist.
Warum kann ein TRRS-Kabel beim Einstecken problematisch sein?
Beim Stecken können Kontakte kurzzeitig in einer Reihenfolge über andere Kontakte gleiten und Versorgung sowie Signale verbinden. Wenn die Schaltung dafür nicht ausgelegt ist, sind Reset, Fehlstrom oder Bauteilschaden möglich. Hot-Plug muss ausdrücklich unterstützt und getestet werden; andernfalls ist das Einstecken im eingeschalteten Zustand zu verhindern.
Was muss bei einer drahtlosen Split-Tastatur geprüft werden?
Strombudget je Hälfte, Synchronisationslatenz, Pairing, Kanalverhalten, Sleep/Wake, Akkuzustand, Update und Verhalten beim Ausfall einer Hälfte. Die Systemlatenz wird vom Tastendruck bis zum Hostbericht gemessen, nicht aus einer einzelnen Funkdatenrate abgeleitet.
Zweilagige, vierlagige und HDI-Tastatur-PCB vergleichen
Die Layerzahl ist eine technische und wirtschaftliche Entscheidung. Eine Tastenmatrix benötigt keine High-Speed-Technologie. Zusatzfunktionen, mechanische Sperrflächen, Funk, große RGB-Ströme, dichte Controller-Pins und Varianten können jedoch mehr Routing- und Referenzfläche verlangen.
Wann genügt eine zweilagige Tastatur-PCB?
Bei überschaubarer Matrix, konventionellem Controller, wenigen Zusatzfunktionen und ausreichend Platz. Auch hier müssen Rückstrom, ESD, USB, Versorgung und Fertigung sauber geplant werden. Zwei Lagen sind nicht automatisch minderwertig.
Wann sind vier Lagen sinnvoll?
Wenn durchgehende Masse-/Versorgungsflächen, bessere Rückstromführung, dichte Bauteilzonen, Funkintegration, geringe Störaussendung oder vereinfachtes Routing einen messbaren Vorteil bringen. Ein symmetrischer freigegebener Stackup hilft zusätzlich bei Fertigbarkeit und Verzugskontrolle.
Wann braucht eine Tastatur-PCB HDI oder Microvias?
Erst wenn ein konkretes Fine-Pitch-Package, Via-in-Pad, sehr begrenzter Bauraum oder eine belegte Routingzone mit konventionellen Durchkontaktierungen nicht lösbar ist. Hot-Swap, RGB oder ein 60-%-Layout allein begründen keine Blind Vias. HDI erhöht Material-, Prozess-, Prüf- und Revisionskosten.
Welche PCB-Dicke ist für eine Tastatur geeignet?
Die Dicke folgt Gehäuse, Plate, Switchpins, Hot-Swap-Sockel, Steckverbinder, mechanischer Nachgiebigkeit und Panelprozess. Dünnere PCBs sind nicht automatisch besser für kompakte Produkte; sie können sich stärker verformen und benötigen angepasste Unterstützung. Die Nennstärke wird mit Toleranz und Kupferaufbau vereinbart.
Fertigungskosten einer Tastatur-PCB realistisch reduzieren
Stückkosten entstehen aus PCB-Fläche, Layerzahl, Material, Oberfläche, Bohrungen, Schlitzen, Mindeststrukturen, HDI, Schablone, Bauteilzahl, Bestückseiten, THT-Anteil, Programmierung, Testzeit, Varianten und Ausschussrisiko. Nur die BOM zu kürzen greift zu kurz.
Welche Designentscheidungen treiben die Kosten besonders?
Große Full-Size-PCBs verbrauchen Panelfläche. Viele Layoutoptionen erhöhen Bohr- und Routingkomplexität. Hot-Swap-Sockel, Per-Key-RGB und Einzeldioden erhöhen Platzierungen. Drahtlosigkeit ergänzt Funk, Akku, Laden und Tests. HDI, Sonderdicke, Castellations, viele Frässchlitze oder enge Konturen erhöhen den PCB-Prozessaufwand.
Wie hilft Variantenmanagement bei OEM-Tastaturen?
Eine gemeinsame PCB kann sinnvoll sein, wenn Varianten mit klaren DNP-Positionen, Firmware-IDs und Testprofilen beherrschbar bleiben. Wenn Multi-Layout-Footprints, Funk-/USB-Optionen und mechanische Varianten die Fehlerwahrscheinlichkeit stark erhöhen, sind getrennte Revisionen oft günstiger als eine scheinbar universelle Platine.
Welche Panel- und DFM-Themen sind wichtig?
Boardkontur, Aussparungen, Flex Cuts, Randabstand, Fiducials, Tooling Holes, Transportränder, Bauteilnähe zur Fräskante und Depanelisierung werden vor Fertigung geprüft. Lange schmale PCBs benötigen besondere Aufmerksamkeit für Panelstabilität, Pastendruckunterstützung und Verzug.
Tastatur-PCBA für Prototyp und Serie testen
Ein visueller Funktionstest mit wenigen Tasten genügt nicht. Die Prüfstrategie muss Matrix, Dioden, Controller, USB/Funk, Beleuchtung, Strom, Firmware und mechanische Schnittstellen abdecken.
Welche Tests gehören in einen Tastatur-PCBA-Fixture?
- jede Taste beziehungsweise jeder Matrixknoten einschließlich Mehrtastenkombinationen;
- Diodenrichtung und offene/kurzgeschlossene Matrixpfade;
- USB-Erkennung, Descriptoren, Stromaufnahme, Reset und Bootloader;
- Funk-Pairing, Verbindung, Reichweitenindikatoren und Stromzustände nach Prüfplan;
- RGB-/LED-Farbe, Kette, Helligkeit und maximale Last;
- Encoder, Display, Taster, Speicher und zusätzliche Anschlüsse;
- Firmwareversion, Seriennummer und Ergebnisprotokoll;
- Hot-Swap-Sockel beziehungsweise gelötete Switchpositionen nach vereinbartem Umfang.
Wie wird die Mechanik im Prototyp geprüft?
Mit realer Plate, Switches, Stabilisatoren, Keycaps, Gehäuse, Dichtung, Akku und Kabeln. Geprüft werden Einbau, Kollisionsfreiheit, USB-Ausrichtung, Betätigung, PCB-Durchbiegung, Steckkräfte, Sockelbelastung und Gehäusespalt. Eine nackte PCBA kann diese Toleranzkette nicht freigeben.
Welche Vorprüfungen sind vor Konformitätstests sinnvoll?
ESD-Robustheit an zugänglichen Metall- und Steckerteilen, leitungs- und feldgebundene Störaussendung im geeigneten Umfang, Störfestigkeit, USB-Signal-/Funktionsprüfung, Funkleistung und Akkuschutz können früh untersucht werden. Vorprüfungen reduzieren Risiko, ersetzen aber keine formale Endproduktprüfung.
Tastatur-PCB und PCBA mit HILPCB fertigen lassen
HILPCB kann PCB-Fertigungsdaten, Stackup, mechanische Kontur, Hot-Swap- oder Lötbestückung, SMT/THT-Mix, Programmierung und vereinbarten Funktionstest auf Machbarkeit prüfen. Die konkrete Fähigkeit für Sonderdicke, große PCB, Flex Cuts, Funkmodul, Sockettyp, Fixture und Firmwareprozess wird vor Auftrag projektspezifisch bestätigt.
Für bestückte Tastaturplatinen mit Dioden, Controller, Hot-Swap-Sockeln und RGB ist die SMT-Bestückung ein geeigneter Einstieg. Wenn zusätzlich Komponentenbeschaffung, PCB-Fertigung, Bestückung, Programmierung und abgestimmte Tests koordiniert werden sollen, kann eine schlüsselfertige Leiterplattenbestückung geprüft werden.
Welche Unterlagen prüft HILPCB vor einem Angebot?
Gerber/ODB++, Stackup, Bohr- und Konturdaten, BOM/AVL, Pick-and-Place, Assembly-Zeichnung, Schaltplan, Mechanikzeichnung, Hot-Swap-/Switchdaten, Firmware- und Programmiervorgabe, Testplan, Mengen, Varianten und Traceability-Anforderung.
Was bleibt Verantwortung von Marke und Produktentwickler?
Tastaturlayout, Nutzeranforderung, Firmwarefunktion, Lizenz- und Updatekonzept, Gehäuse-/Plate-Kompatibilität, Funk- und Produktkonformität, Systemsicherheit sowie Freigabe des vollständigen Produkts. Fertigungsprüfungen liefern Nachweise für den vereinbarten PCBA-Umfang, nicht automatisch für alle Endprodukteigenschaften.
RFQ-Checkliste für Tastatur-PCB und PCBA
Ein vollständiges RFQ ermöglicht eine belastbare Bewertung von PCB-Fläche, Layerzahl, Bestückzeit, Varianten, Programmierung, Fixture und Test. Trennen Sie verpflichtende Anforderungen von optionalen Produktideen.
Welche Layout- und Mechanikdaten werden benötigt?
- Formfaktor, Tastenanzahl, ISO-/ANSI- und regionale Varianten;
- Switchfamilie, 3-/5-Pin, Hot-Swap oder gelötet;
- Plate- und Stabilisatortyp, Gehäusezeichnung, Mounting Points und Bauhöhe;
- USB-/Daughterboard-Position, Split-Verbindung, Akku- und Antennenbereich;
- zulässige PCB-Dicke, Biegung, Flex Cuts und mechanische Akzeptanzkriterien.
Welche Elektronik- und Firmwaredaten gehören ins RFQ?
- Schaltplan, Controller, Matrix, Diodenrichtung und Pinbelegung;
- USB-C-, Funk-, Lade-, Schutz- und Stromversorgungsarchitektur;
- RGB-/LED-Typ, Anzahl, maximale Helligkeit und Stromgrenze;
- Firmwareplattform, freigegebener Build, Flash- und Verifikationsprozess;
- Bootloader, Seriennummer, Konfigurationsdaten und Recovery-Verfahren;
- Testfälle für Matrix, Rollover, Schnittstellen, Beleuchtung und Stromzustände.
Welche Fertigungs- und Mengendaten beschleunigen das Angebot?
PCB- und PCBA-Mengen für Prototyp, Pilot und Serie, Variantenmix, Zieltermin, Beschaffungsmodell, zugelassene Alternativen, Verpackung, Ersatzteile, Golden Sample, Prüfdatenformat und Rückverfolgbarkeit. Geben Sie an, ob Switches, Plate, Gehäuse oder Keycaps Teil des angefragten Umfangs sind oder nur als Referenzmuster bereitgestellt werden.
Laden Sie das vollständige Paket über die Angebotsanfrage hoch. Nennen Sie im Kommentar Formfaktor, ISO-/ANSI-Varianten, Hot-Swap-/Lötversion, Funkoption, RGB-Umfang, Firmwarestand und geplante Stückzahlen.
Häufig gestellte Fragen zu Tastatur-PCBs
Was ist eine Tastatur-PCB?
Sie ist die Leiterplatte, die Switches, Dioden, Controller, USB oder Funk, Beleuchtung und weitere Bedienelemente elektrisch verbindet. Zusammen mit Firmware, Plate, Gehäuse, Stabilisatoren und Keycaps bildet sie die Tastatur.
Welche Tastatur-PCB-Größe ist am besten?
Das hängt von benötigten Tasten, Bedienkonzept, Schreibtischfläche, Zielnutzer und Gehäuse ab. TKL, 75 %, 65 % oder 60 % sind keine Qualitätsstufen, sondern unterschiedliche Funktions- und Platzkompromisse.
Was ist der Unterschied zwischen Hot-Swap-PCB und Löt-PCB?
Bei Hot-Swap werden kompatible Switches in Sockel gesteckt. Bei einer Löt-PCB werden die Switchpins verlötet. Hot-Swap erleichtert Wechsel, ergänzt aber Sockel, Kosten und mechanische Kontaktstellen.
Passt jeder MX-Switch in jede Hot-Swap-PCB?
Nein. Sockel, Pin-Geometrie, 3-/5-Pin-Bohrungen, Plate und Footprint müssen kompatibel sein. Die konkrete Switchliste wird aus Datenblättern und Musterprüfung freigegeben.
Braucht eine mechanische Tastatur vier PCB-Lagen?
Nicht grundsätzlich. Eine einfache Matrix kann zweilagig umgesetzt werden. Vier Lagen sind sinnvoll, wenn Routing, Masse-/Versorgungsflächen, Funk, RGB-Leistung oder EMV-Ziele davon profitieren.
Ist eine 60-%-Tastatur-PCB automatisch mit jedem 60-%-Gehäuse kompatibel?
Nein. Mounting Points, USB-Position, Kontur, Bottom Row, Plate, Stabilisatoren und Bauhöhe können abweichen. Kompatibilität muss über Zeichnungen oder ein freigegebenes Muster bestätigt werden.
Was bedeutet QMK/VIA-kompatibel?
Controller und Hardware müssen von einer passenden Firmware unterstützt werden; Matrix, Pins und Features müssen korrekt definiert sein. Für VIA ist zusätzlich eine kompatible VIA-Konfiguration beziehungsweise Firmwareintegration erforderlich.
Benötigt eine Wireless-Tastatur eine andere PCB?
Meist ja oder zumindest eine eigene Bestückvariante. Funk, Antenne, Akku, Laden, Strommessung, Sleep/Wake und Konformitätsanforderungen verändern Layout, BOM, Firmware und Test.
Wie wird Ghosting bei einer Tastatur verhindert?
Durch eine korrekt entworfene Matrix mit passenden Dioden und übereinstimmender Firmware-Scanrichtung. Der gewünschte Mehrtastenbetrieb wird zusätzlich mit realen Tastenkombinationen und USB-/Funkpfad getestet.
Wie hoch ist der Strombedarf von Per-Key-RGB?
Er hängt von LED-Typ, Anzahl, Kanalstrom, Helligkeitsgrenze und Animation ab. Der Wert wird aus Datenblättern berechnet und am realen Board bei definierten Mustern gemessen.
Welche Tests braucht eine Tastatur-PCBA?
Matrix- und Diodentest, Firmwareverifikation, USB/Funk, Beleuchtung, Encoder/Display, Stromzustände, Bootloader und mechanische Musterprüfung. Umfang und Grenzwerte werden im Testplan festgelegt.
Welche Dateien benötigt HILPCB für ein Tastatur-PCB-Angebot?
PCB-Daten, Stackup, BOM/AVL, Pick-and-Place, Assembly- und Mechanikzeichnung, Switch-/Sockeldaten, Firmware, Programmieranweisung, Testplan, Varianten, Mengen und Traceability-Anforderung.
Fazit: Tastatur-PCB als vollständiges Produktsystem auswählen
Die beste Tastatur-PCB ist nicht automatisch die kleinste, lagenreichste oder funktionsreichste. Sie bildet das gewählte Layout, die mechanische Toleranzkette, Switchtechnik, Firmware, Schnittstellen, Stromversorgung und Prüfstrategie mit möglichst wenig unnötiger Komplexität ab.
Wer ISO-/ANSI-Varianten, Hot-Swap-Kompatibilität, USB/Funk, RGB-Leistung, Stackup und Produktionstest vor dem Angebot festlegt, erhält vergleichbare Lieferantenantworten und reduziert späte PCB-Revisionen. Für Prototyp und Serie zählt nicht die längste Feature-Liste, sondern eine eindeutig prüfbare Kombination aus Hardware, Firmware und Mechanik.
