Leistungselektronik in Netzteilen, Wechselrichtern, Motorantrieben und Energiesystemen stellt sehr unterschiedliche Anforderungen an eine PCB im Vergleich zu Signal-Level-Designs. Hochstrompfade müssen Widerstand und Temperaturanstieg minimieren, thermische Hotspots müssen auf Layout- und Stackup-Ebene ausgelegt werden, und Hochspannungsbereiche müssen sichere Kriechstrecken/Luftstrecken einhalten, um Isolationsdurchschlag zu verhindern. Die Lieferung stabiler Leistung in Serie erfordert die richtigen Dickkupfer-Prozesskontrollen, wiederholbare Laminierungs-/Galvanisierungsverfahren und auf Leistungskomponenten abgestimmte Bestückungspraktiken.
Bei HILPCB bieten wir End-to-End-Hochstrom-PCB-Lösungen: Dickkupfer-Fertigung (üblicherweise 2–20 oz, wo angemessen), Wärmemanagement-Planung und zuverlässigen Stromversorgungs-PCB-Bestückungsservice für Hochstrom- und Hochzuverlässigkeitsprodukte. Vom Prototyp-Validierung bis zur Serienproduktion konzentriert sich unser Engineering-Support auf Fertigbarkeit, Konsistenz und praktische Kostenkontrolle für PCB für Leistungselektronik.

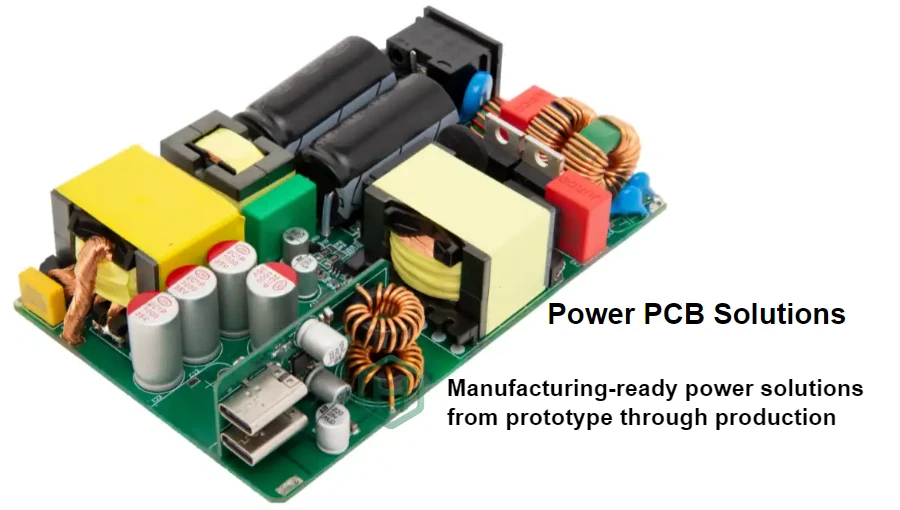

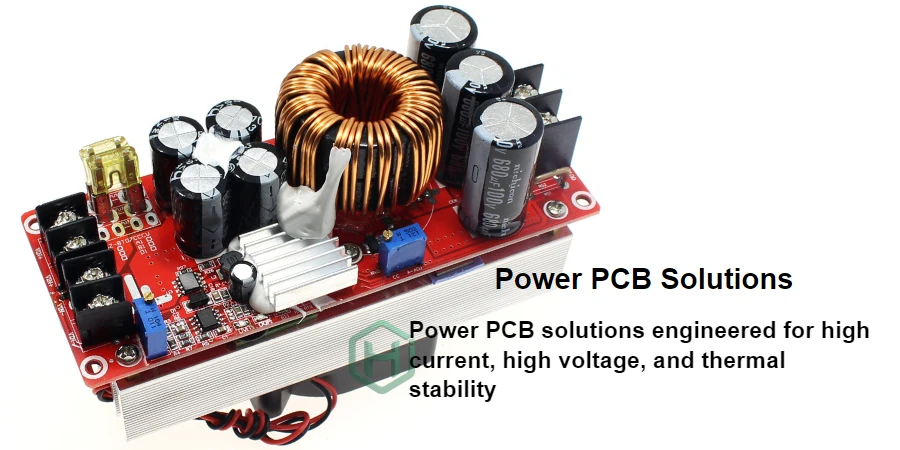

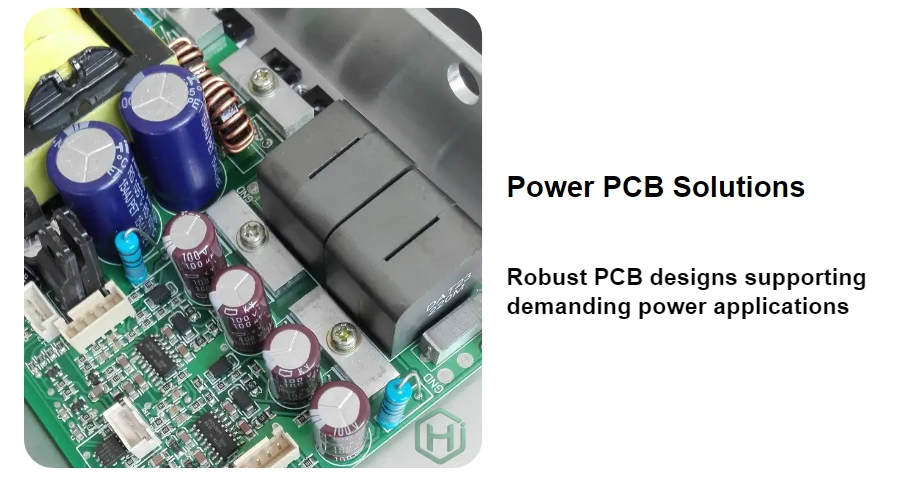

Hochstromverteilung mit Heavy-Copper-Stromversorgungs-PCBs
Hoher Strom verursacht Kupferverluste (I²R), Spannungsabfall und Erwärmung. Dickkupferschichten (üblicherweise 2–10 oz je nach Designanforderungen) reduzieren den Widerstand und erhöhen die Stromtragfähigkeit, beeinflussen aber auch Ätztoleranzen, Abstände und Bestückungsthermoprofile. Eine fertigbare Stromversorgungs-PCB balanciert Kupfergewicht, Geometrie und Prozessfähigkeit.
Wichtige Heavy-Copper-Design-Praktiken
- Leiterbahn-/Flächen-Dimensionierung nach Temperaturanstieg: Dimensionieren Sie Kupfer basierend auf zulässigem Temperaturanstieg und Luftstrom/Kühlkörper – nicht nur nach Strom. Dies verbessert die Zuverlässigkeit und verhindert konservative Überdimensionierung, die Kosten treibt.
- Kupfergewicht-Auswahl nach Funktion: Verwenden Sie dickeres Kupfer auf Leistungsebenen und halten Sie Signal-/Steuerungsebenen wo möglich auf Standardkupfer. Dies verbessert die Fertigbarkeit und Kosten, während die Leistung geschützt wird.
- Parallele Pfade und Flächenarchitektur: Bevorzugen Sie Flächen und kurze, breite Pfade für Hochstromschleifen, um Induktivität und Spannungsabfall zu reduzieren, insbesondere in Schaltstufen.
- Stromteilung bei Vias: Verwenden Sie mehrere Vias (oder Via-Arrays), wenn Strom zwischen Ebenen bewegt wird. Stromteilung verhindert lokale Erwärmung und verbessert die Robustheit.
- Anschlüsse für Hochstrom-Schnittstellen: Entwerfen Sie Landmuster für Schraubklemmen, Pressfit-Stifte oder Hochstrom-Stecker mit ausreichendem Lötöse und Kupferunterstützung für mechanische und elektrische Zuverlässigkeit.
- Sammelschienen-Strategie bei Bedarf: Für extrem hohe Ströme kann eine PCB als Steuerungs- und Verbindungsplattform dienen, während eine Sammelschiene den Primärstrom führt – oft der stabilste und wirtschaftlichste Ansatz.
Fertigung und Verifikation
Für Produktions-Stromversorgungs-PCBs sind konsistente Kupferdicke und gleichmäßige Galvanisierung genauso wichtig wie die nominelle oz. HILPCB unterstützt diese Baugruppen mit DFM-Überprüfung und Prozesskontrollen, sodass die gelieferte Stromtragfähigkeit über Chargen hinweg der Designabsicht entspricht.
Wärmemanagement für Leistungskomponenten und Kupferflächen
Leistungshalbleiter, magnetische Bauteile und Kupferverluste erzeugen konzentrierte Wärme. Thermische Auslegung ist kein einzelnes Merkmal – es ist ein System, das Kupferausbreitung, thermische Vias, Kühlkörper-Schnittstellen und Bestückungsmaterialien einschließt.
Wichtige Wärmemanagement-Techniken
- Thermische Via-Arrays unter heißen Bauteilen: Dichte thermische Vias unter MOSFETs/IGBTs/Gleichrichtern transportieren Wärme in innere Ebenen oder Rückseiten-Wärmeverteiler.
- Kupferausbreitung und Wärmeverteilung: Verwenden Sie große Kupferflächen auf geeigneten Ebenen, um Hotspots zu reduzieren und Temperaturgradienten zu stabilisieren.
- Kühlkörper- und Interface-Planung: Definieren Sie frühzeitig Montagepunkte, Sperrzonen und TIM-Kontaktbereiche, damit mechanisches und PCB-Design übereinstimmen.
- Materialauswahl für Temperaturstabilität: Für erhöhte Betriebsbedingungen wählen Sie Materialien wie High-Tg-PCB, um Stabilität und Zuverlässigkeit zu erhalten.
- Bauteilplatzierung für thermische Trennung: Trennen Sie die heißesten Komponenten und richten Sie sie an Luftströmungs-/Kaltplatten-Zonen aus, um thermische Stapelung zu vermeiden.
- Bestückungsprofilkontrolle: Reflow-Profile und Lötauswahl müssen der thermischen Masse von Dickkupferplatinen entsprechen, um Ausbeute und Verbindungsqualität zu erhalten.
Thermische Validierung
Thermische Simulation und IR-Messung unter realistischen Lastbedingungen bestätigen den Designmargin. Für Stromversorgungsprodukte ist die Validierung sowohl des stationären als auch des transienten thermischen Verhaltens oft der Unterschied zwischen einem guten Prototyp und einem stabilen Seriendesign.
Hochspannungs-Isolation: Kriechstrecke, Luftstrecke und Sicherheitsmargen
Viele Stromversorgungsprodukte kombinieren hohen Strom mit hoher Spannung. Elektrische Sicherheit hängt von korrektem Kriechstrecken-/Luftstrecken-Design, Platinengeometrie und Isolationsstrategie ab, die auf Ihren Zielstandard und Verschmutzungsgrad/Umgebung abgestimmt ist.
Wichtige elektrische Isolations-Techniken
- Kriechstrecken-/Luftstrecken-Planung: Definieren Sie frühzeitig Regeln basierend auf Ihrer Arbeitsspannung, Umgebung und Sicherheitsstandardanforderungen, und fixieren Sie sie dann in Layout-Einschränkungen.
- Isolationsbarrieren und Partitionierung: Trennen Sie HV- und LV-Bereiche physikalisch und vermeiden Sie Routing, das versehentlich den Abstand durch Kupferflächen oder Testpads reduziert.
- Schlitze und Aussparungen für zusätzliche Marge: Gefräste Schlitze können die Kriechstrecke erhöhen und die Sicherheitsmarge in kompakten Designs verbessern.
- Oberflächenschutz bei Bedarf: Konformalbeschichtung oder Verguss können die Umweltrobustheit unterstützen, sollten aber nicht als Ersatz für korrekte Abstände verwendet werden.
- Hi-Pot- und Isolationsprüfung: Produktionsprüfungen (sofern für die Produktkategorie anwendbar) bestätigen die Prozessstabilität und helfen, Frühausfälle zu verhindern.
Dokumentation für Compliance
Wohl definierte Zeichnungen, Stackup-Notizen und Fertigungstestanforderungen erleichtern die Compliance für Stromversorgungsprodukte, die Kundenaudits oder Zertifizierungsprozesse durchlaufen müssen.
EMI-Kontrolle für Schaltnetzteile und Wechselrichter
Schaltflanken und Schleifeninduktivität treiben EMI an. PCB-Layout ist eines der effektivsten EMI-Werkzeuge – oft wirkungsvoller als "später Filter hinzufügen". Die Verwaltung von Schleifenfläche, Rückstrompfaden und Erdungsstrategie verbessert sowohl Emissionen als auch funktionale Stabilität.
Praktische EMI-Layout-Ansätze
- Minimieren der Hoch-di/dt-Schleifenfläche: Halten Sie Schaltknoten-Schleifen kurz und kompakt; platzieren Sie kritische Teile nahe beieinander (FET, Diode, Eingangskondensatoren, Snubber).
- Erdungsrückführung-Disziplin: Bieten Sie saubere, niederohmige Rückführungspfade und vermeiden Sie Routing, das Rückstrom-Umwege erzwingt.
- Gate-Treiber-Layout-Optimierung: Reduzieren Sie Gate-Schleifeninduktivität, um Überschwingen zu kontrollieren und unnötige Überspannung zu vermeiden.
- Snubber- und Dämpfungsnetzwerke: Reservieren Sie Platz für RC/RCD-Snubber und Dämpfung, damit Sie während der Validierung anpassen können.
- Filterplatzierungsstrategie: Platzieren Sie Eingangs-/Ausgangsfilterkomponenten dort, wo sie Rauschen effektiv abfangen (nicht "wo Platz ist").
- Trennen von Leistungs- und Steuerungszonen: Klare Partitionierung vereinfacht die Erdung und reduziert die Kopplung in Sensor- und Steuerschaltungen.
EMI-Validierungsunterstützung
Stromversorgungs-EMI ist normalerweise iterativ. Eine fertigbare PCB mit reservierten Abstimmungsoptionen beschleunigt Pre-Compliance-Tests und reduziert Redesign-Zyklen.
Kostenoptimierte Stromversorgungs-PCB-Fertigung ohne Über-Spezifikation
Dickkupfer, Sondermaterialien und zusätzliche Prozesse können die Kosten schnell erhöhen. Das Ziel ist es, elektrische und thermische Anforderungen mit der einfachsten zuverlässigen Konstruktion zu erfüllen.
Kostenoptimierungsstrategien
- Selektive Dickkupfer-Verwendung: Wenden Sie dickes Kupfer nur dort an, wo Strom es erfordert; halten Sie andere Ebenen auf Standard.
- Richtig dimensioniertes Kupfergewicht: Wählen Sie Kupfergewicht aus Strom- + Temperaturanstiegs-Anforderungen, anstatt standardmäßig maximale Dicke zu verwenden.
- Vermeiden unnötiger komplexer Prozesse: Verwenden Sie wo möglich Standard-Vias, Standard-Oberflächen und Standard-Stackups, um die Ausbeute zu verbessern.
- Panel-Ausnutzungsplanung: Effiziente Panelisierung reduziert Materialverschwendung und verbessert den Durchsatz.
- Frühe DFM-Zusammenarbeit: Eine kurze Designüberprüfung kann kostenintensive Features eliminieren, bevor sie im Design festgeschrieben werden.
Gesamtwert-Perspektive
Ein stabiler Prozess und eine hohe Ausbeute reduzieren oft die Gesamtkosten mehr als kleine Stückpreisersparnisse. Zuverlässige Stromversorgungs-PCBs minimieren Nacharbeit, Feldrückläufe und Leistungsvariabilität.
Schnell-Prototypen für Stromversorgungs-PCBs und Hochstrom-Validierung
Stromversorgungs-Hardware-Entwicklung erfordert schnelle Iteration, da thermische, EMI- und Stromverteilungs-Effekte interagieren. Prototypen-Bauteile sollten der Produktionsabsicht entsprechen, damit Validierungsergebnisse übertragbar sind.
Prototypen-Service-Highlights
- Schnelllauf-Dickkupfer-Bauten: Übliche Dickkupfer-Konfigurationen können schnell prototypisiert werden, wenn Stackups und Materialien früh ausgewählt werden.
- Stromversorgungs-fokussierte DFM-Checks: Überprüfen Sie Strompfade, Via-Arrays, thermische Merkmale und HV-Abstände vor der Fertigung.
- Bestückungsintegration: Für funktionale Validierung verkürzt die Kombination von Fertigung + Stromversorgungs-PCB-Bestückungsservice den Weg zur getesteten Hardware.
- Gezielte Verifikation: Thermografie, Strombelastungsprüfungen und grundlegende elektrische Tests helfen, Margen vor der Skalierung zu bestätigen.
Schnellere Lernzyklen
Die Reduzierung der Prototypen-Durchlaufzeit beschleunigt die Abstimmung von EMI/thermischer Leistung und hilft, ein fertigbares Design schneller festzulegen.
Stromversorgungs-PCB-Anwendungen: Wechselrichter, Motorantriebe und Netzteile
Stromversorgungs-PCBs werden in vielen Bereichen eingesetzt, und jeder hat unterschiedliche Prioritäten (Effizienz, Größe, Sicherheit, Robustheit oder EMI).
Typische Anwendungsbereiche
- Netzteile: AC-DC- und DC-DC-Designs, die kompakte Schaltlayouts, stabile Regelkreise und wiederholbare Bestückung erfordern.
- Wechselrichter: Erneuerbare Energie- und Industrie-Wechselrichter, die starke Stromverteilung, thermische Planung und EMI-Kontrolle benötigen.
- Motorantriebe: Frequenzumrichter und Servoantriebe, die robuste Leistungsstufen, Schutzschaltungen und rauschresistente Sensorik erfordern.
- Batteriesysteme: BMS- und Leistungsverteilungsplatinen, die Zuverlässigkeit, thermische Stabilität und sichere Isolation priorisieren.
- Industrielle und automotive Leistungselektronik: Designs, bei denen lange Lebensdauer, raue Umgebungen und Compliance-Anforderungen den Bauansatz bestimmen.
Schlussfolgerung
Eine zuverlässige Stromversorgungs-PCB ist das Ergebnis koordinierter Stromverteilung, thermischer Auslegung, Hochspannungssicherheitsdesign und EMI-bewussten Layouts – unterstützt durch Fertigungsprozesse, die in der Produktion konsistent Toleranzen einhalten. HILPCB unterstützt Leistungselektronik-Teams mit Dickkupfer-Fertigung, praktischer DFM-Beratung und skalierbarem Stromversorgungs-PCB-Bestückungsservice, um Prototypen reibungslos in Serienbauteile zu überführen.
Wenn Ihre Roadmap auch Hochgeschwindigkeits-Verbindungsprojekte umfasst, können Sie unseren HDMI-PCB-Fertigungsleitfaden für Fertigungs- und Bestückungsüberlegungen bezüglich kontrollierter Impedanz und steckerfokussiertem Layout konsultieren.
Kontaktieren Sie HILPCB für Hochstrom-PCB-Lösungen, Prototypen-Bauten oder Serienproduktionsunterstützung – optimiert für Fertigbarkeit, Stabilität und langfristige Zuverlässigkeit.
Häufige Fragen
Was unterscheidet eine Power-PCB von einer normalen Steuerplatine?
Leistungsplatinen werden viel stärker von Stromverteilung, Thermik, Hochspannungsabständen und EMI-Kopplung bestimmt als reine Signalboards. Deshalb sind Layout und Prozessfenster meist deutlich anspruchsvoller.
Warum sollte ein Power-PCB-Prototyp dem Serienaufbau möglichst nahe kommen?
Wenn Kupferstärke, Stackup, Isolationsabstände oder Montagekonzept stark von der Serie abweichen, lassen sich Thermik-, Wirkungsgrad- und EMI-Ergebnisse kaum sauber übertragen. Ein seriennaher Prototyp führt zu belastbareren Entscheidungen.
Welche Anwendungen brauchen typischerweise dickes Kupfer oder stärkere Isolation?
Typische Beispiele sind Wechselrichter, Motorantriebe, BMS-Platinen, Leistungsmodule und Hochspannungswandler. Dort treten Stromspitzen, Temperaturanstieg und Sicherheitsanforderungen oft gleichzeitig auf.
