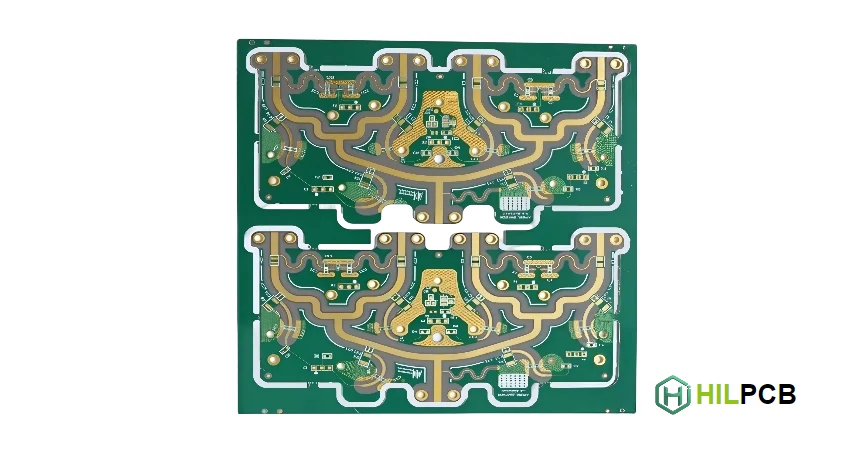

Abgestrahlte Emissionen sind elektromagnetische Energie, die aus der Leiterplatte in den umgebenden Raum entweicht – sie kann benachbarte Geräte stören und zu nicht bestandenen Compliance‑Tests führen. Bei hohen Frequenzen werden PCB‑Strukturen zu effizienten Strahlern: Leiterbahnen wirken als Antennen, Plane‑Kanten als Slot‑Antennen und Kabelverbindungen als unbeabsichtigte „Sendeanlagen“.
Dieser Leitfaden liefert praxistaugliche Techniken, um Abstrahlung in Hochfrequenz‑PCB‑Designs zu reduzieren – vom Verständnis der Mechanismen bis zu wirksamen Containment‑Strategien, die EMV‑Konformität als Teil umfassender EMI‑Kontrolle für Hochfrequenz‑PCBs erreichen.
HILPCB ist spezialisiert auf RF‑PCB‑Fertigung mit abstrahlungsbewusstem Design‑Support, präzisen Ground‑Planes und Schirmungs‑Integration für anspruchsvolle Emissionsanforderungen.
Abstrahlungsmechanismen verstehen
Abstrahlung entsteht, wenn sich zeitveränderliche elektromagnetische Felder von ihrer Quelle in den Raum ausbreiten. Bei hohen Frequenzen wird dieser Prozess deutlich effizienter – Abstrahlungs‑Kontrolle wird zu einem primären Design‑Thema.
Bei HILPCB prüft unser Engineering‑Team Designs im Rahmen der Planung zur präzisen Fertigung gezielt auf Abstrahlungs‑Risikofaktoren.
Abstrahlung durch Stromschleifen
Jeder Signalstrom hat einen Rückstrom und bildet damit eine Schleife. Diese Schleife wirkt als magnetische Dipolantenne, deren Abstrahlung proportional zu Schleifenfläche, Strom und Frequenz² ist. Bei 1 GHz strahlt eine 1‑cm²‑Schleife mit 10 mA bereits spürbar ab. Durch die f²‑Beziehung steigt die Abstrahlung um 6 dB pro Frequenzverdopplung – eine Leiterbahn, die bei 100 MHz „ruhig“ ist, kann bei 1 GHz ein starker Strahler werden.
Die Schleifenfläche zu minimieren ist die grundlegendste Maßnahme zur Reduktion von Abstrahlung. Signale nahe an ihrer Rückstrom‑Referenzfläche führen und für alle Hochfrequenz‑Ströme direkte Rückstrompfade bereitstellen.
Differential‑Mode‑Abstrahlung
Differential‑Mode‑Abstrahlung entsteht aus den beabsichtigten Signalströmen und deren Rückströmen. Selbst bei minimaler Schleifenfläche tritt noch etwas Abstrahlung auf. Wenn die Schleifenfläche gut kontrolliert ist, dominiert Differential‑Abstrahlung. Stripline‑Routing bietet inhärente Schirmung und reduziert Differential‑Abstrahlung – ein wichtiger Vorteil, der auch im Kontext von Schirmungsdesign für Hochfrequenz‑PCBs relevant ist.
Common‑Mode‑Abstrahlung
Common‑Mode‑Abstrahlung entsteht aus Strömen, die auf Signal‑ und Rückleiter in dieselbe Richtung fließen. Diese Ströme resultieren häufig aus Ground‑Noise, Kabelschirm‑Anbindungen oder asymmetrischem Schaltungsverhalten. Common‑Mode‑Ströme sind besonders effiziente Strahler, weil die „Schleife“ sehr groß ist – oft inklusive Kabel und angeschlossener Geräte.
In der Praxis dominieren Common‑Mode‑Anteile oft reale Emissionsprobleme. Schon wenige Milliampere Common‑Mode‑Strom auf einem 1‑Meter‑Kabel können Emissionstests scheitern lassen.
Nahfeld vs. Fernfeld
Nah an der Quelle (Nahfeld, Abstand < λ/2π) existieren elektrische und magnetische Felder teilweise unabhängig und fallen mit Abstand schnell ab. Jenseits der Nahfeldgrenze (Fernfeld) koppeln die Felder in ausbreitende elektromagnetische Wellen und nehmen langsamer ab (1/r statt 1/r²). Für Compliance‑Tests ist typischerweise das Fernfeld relevant – Messung meist bei 3 m oder 10 m.
Abstrahlung durch Leiterbahnen und Strukturen
PCB‑Leiterbahnen und Strukturen können als unbeabsichtigte Antennen wirken. Zu verstehen, welche Strukturen am effizientesten strahlen, hilft bei Layout‑Entscheidungen.
Leiterbahn als Antenne
Eine Leiterbahn wird zur effizienten Antenne, wenn ihre Länge in die Nähe einer Viertelwellenlänge (λ/4) kommt. Bei 1 GHz in FR‑4 gilt: λ/4 ≈ 40 mm. Längere Leiterbahnen können effizient abstrahlen. Bei 10 GHz sind sogar 4‑mm‑Leiterbahnen elektrisch signifikant.
Gerade Leiterbahnen strahlen meist weniger effizient als 90°‑Biegungen oder Meander‑Strukturen. Resonante Strukturen (exakte Vielfache von λ/4) sind besonders problematisch.
Microstrip‑ vs. Stripline‑Abstrahlung
Microstrip (Außenlage über Ground‑Plane) besitzt exponierte Felder, die abstrahlen können. Abstrahlung steigt oberhalb ~10 GHz und ist besonders an Diskontinuitäten relevant. Stripline (zwischen zwei Ground‑Planes) hält Felder vollständig im Dielektrikum und reduziert Abstrahlung drastisch. Für kritische Hochfrequenz‑Signale reduziert Stripline‑Routing Abstrahlung deutlich – insbesondere mit einer sauberen Grounding‑Strategie für HF‑PCBs.
Abstrahlungseffizienz nach Struktur
Board‑Kante und Slot‑Abstrahlung
Die Kanten von Power‑/Ground‑Plane‑Paaren bilden Slot‑Antennen. Energie „bounced“ zwischen den Planes und strahlt an den Kanten ab. Dieser Mechanismus wird relevant, wenn die Board‑Abmessungen bei der interessierenden Frequenz in die Nähe von λ/2 kommen. Via‑Stitching nahe der Kanten und Edge‑Plating reduzieren Kantenabstrahlung.
Auch Slots in Planes (für Routing oder Thermal Relief) können abstrahlen. Slots kurz und schmal halten und Slots vermeiden, die Rückstrompfade kreuzen.
Abstrahlung über Kabel und Steckverbinder
An PCBs angeschlossene Kabel sind häufig die dominierende Abstrahlquelle. Ein PCB kann intrinsisch gute EMI‑Performance haben, die durch Kabelanbindung verschlechtert wird. Materialien wie PTFE‑Laminate helfen, Signalintegrität an Connector‑Interfaces zu stabilisieren.
Kabel als Antenne
Kabel wirken als Antennen für Common‑Mode‑Ströme. Ein 1‑Meter‑Kabel ist bei 75 MHz eine Viertelwellenantenne und resoniert bei ungeraden Vielfachen. Selbst kleine Common‑Mode‑Ströme auf Kabeln können Emissionstests scheitern lassen, weil die Antenne so effizient ist.
Quellen für Common‑Mode‑Strom
Common‑Mode‑Strom auf Kabeln entsteht aus mehreren Quellen. Ground‑Noise‑Spannung treibt Strom über die Kapazität des Kabelschirms gegen externen Ground. Asymmetrische Schaltungen (unbalancierte Differentialpaare, ground‑referenzierte Single‑Ended‑Signale) erzeugen Common‑Mode. Schlechte Schirm‑Terminierung erlaubt, dass Schirmstrom zu Common‑Mode wird.
Design des Connector‑Interfaces
Gutes Connector‑Design minimiert Abstrahlung. Eine durchgehende Ground‑Plane bis zur Connector‑Shell führen. Mehrere Ground‑Pins um die Signal‑Pins herum verteilen. Kabelschirme an der Connector‑Shell terminieren, nicht über Pins. Signale am Connector‑Interface filtern, um Hochfrequenz‑Noise zu entfernen.
Anforderungen an geschirmte Kabel
Geschirmte Kabel reduzieren Abstrahlung, wenn sie korrekt terminiert sind. Für beste EMI‑Performance sollte der Schirm an beiden Enden an Chassis‑Ground angebunden werden (kann allerdings in manchen Systemen Ground‑Loop‑Probleme erzeugen). Die Schirmanbindung muss niederinduktiv sein – 360°‑Terminierung an der Connector‑Shell ist deutlich besser als Pigtail‑Anbindungen.
Schirmung zur Abstrahlungskontrolle
Wenn Designtechniken alleine die nötigen Abstrahlungsgrenzen nicht erreichen, liefert zusätzliche Schirmung weitere Dämpfung.
Umfassende Schirmungstechniken: Schirmungsdesign für Hochfrequenz‑PCBs
On‑Board‑Schirmung
Metallische Shield‑Cans über lauten oder empfindlichen Schaltungsteilen bieten lokale Abschirmung. Der Shield muss entlang des gesamten Perimeters kontinuierlichen Kontakt zur Ground‑Plane haben. Spalte oder schlechter Kontakt führen zu Leckage. Mehrere Kompartimente isolieren unterschiedliche Schaltungsbereiche.
Via‑Fences unter Shield‑Wänden verbessern die Hochfrequenz‑Abschirmung, indem sie Felder daran hindern, unter der Shield‑Kante zu „kriechen“. Platzieren Sie Vias bei λ/20 oder dichter, um bei der höchsten relevanten Frequenz wirksam zu schirmen.
Beitrag der Ground‑Plane zur Schirmung
Solide Ground‑Planes liefern signifikante Schirmung zwischen Lagen. Signale als Stripline zwischen Ground‑Planes profitieren von dieser inhärenten Abschirmung. Hochfrequenz‑Schaltungen auf Innenlagen zu halten reduziert ihren Abstrahlungsbeitrag.
Schirmung durch Gehäuse
Systemgehäuse bilden die letzte Schirmungsbarriere. Metallgehäuse dämpfen sowohl Emissionen als auch eingekoppelte Störungen. Die Schirmwirkung hängt von Leitfähigkeit, Dicke und Aperture‑Kontrolle ab. Bei hohen Frequenzen liefert bereits dünnes Metall gute Schirmung, aber Apertures (Fugen, Löcher, Displays) begrenzen die Wirksamkeit.
Aperture‑Management
Jede Öffnung in einer Schirmung ist ein potenzieller Leckpfad. Aperture‑Leckage hängt von der größten Abmessung relativ zur Wellenlänge ab. Maximale Aperture‑Dimension unter λ/20 halten, um wirksam zu schirmen. Viele kleine Löcher lecken weniger als ein großes Loch gleicher Fläche. „Waveguide‑Beyond‑Cutoff“ ermöglicht Belüftung bei erhaltener Schirmung.
Designtechniken zur Abstrahlungsreduktion
Layout‑ und Routing‑Techniken reduzieren Abstrahlung an der Quelle – meist die wirksamste und kostengünstigste Methode.
Minimierung der Schleifenfläche
Die grundlegendste Technik: Signale nahe an ihrem Rückstrompfad führen. Über durchgehenden Ground‑Planes routen. Rückstrom‑Vias neben Signal‑Vias an Layer‑Transitions vorsehen. Routing vermeiden, das große Schleifenflächen erzeugt. Diese Disziplin ist zentral für wirksame EMI‑Noise‑Kontrolle in Hochfrequenz‑PCBs.
Vorteile kontrollierter Impedanz
Controlled‑Impedance reduziert Reflexionen, die stehende Wellen und „Hotspots“ für Abstrahlung erzeugen. Saubere Terminierung absorbiert Signalenergie, statt sie zurück zu reflektieren, wo sie abstrahlen kann. Impedanz‑Diskontinuitäten an Steckverbindern, Vias und Routing‑Änderungen sind besondere Abstrahlungsrisiken.
Clock‑ und High‑Speed‑Signal‑Management
Clock‑Signale sind primäre Abstrahlquellen, weil sie periodisch sind und starke Harmonische enthalten. Clocks auf Innenlagen (Stripline) routen, Clock‑Leiterbahnen kurz halten, Spread‑Spectrum‑Clocking zur Energieverteilung nutzen und Clock‑Traces von Board‑Kanten sowie I/O‑Interfaces fernhalten.
Power‑Distribution
Noisy Power‑Verteilung strahlt direkt ab und moduliert andere Signale. Solide Plane‑Paare mit dünnem Dielektrikum für gutes Decoupling verwenden, ausreichendes Decoupling nahe Noise‑Quellen platzieren, Power an I/O‑Interfaces filtern und Schaltregler‑Bereiche von sensiblen sowie I/O‑Zonen fernhalten. HILPCB bietet Rogers‑Material‑Stackups zur Optimierung der Power‑Integrity in Hochfrequenz‑Designs.
Behandlung der Leiterplattenkante
Hochfrequenz‑Leiterbahnen von Board‑Kanten fernhalten (dort ist Plane‑Kopplung am schwächsten). Via‑Stitching entlang des Perimeters reduziert Kantenabstrahlung. Edge‑Plating verbindet Plane‑Lagen an der Kante und reduziert Parallel‑Plate‑Waveguide‑Abstrahlung.
Aspekte zu Compliance‑Tests
Wer versteht, wie Abstrahlung gemessen wird, kann gezielt für erfolgreiche Compliance‑Tests designen.
Testmethoden
Abstrahlungs‑Tests messen typischerweise bei 3 m oder 10 m Abstand in einer Absorberkammer oder auf einem Open‑Area‑Testsite. Das Gerät wird in Worst‑Case‑Konfiguration betrieben. Messbereiche reichen meist von 30 MHz bis 1 GHz (FCC) oder höher (manche Standards bis 6 GHz+).
Pre‑Compliance‑Tests
Pre‑Compliance‑Tests in der Entwicklung identifizieren Probleme vor der formalen Zertifizierung. Nahfeld‑Sonden lokalisieren Emissionsquellen. Spektrumanalysatoren mit passenden Antennen schätzen Emissionspegel. Pre‑Compliance‑Tests unterstützen iterative Designverbesserung.
Margin‑Anforderungen
Für Margin oberhalb der Grenzwerte designen. Fertigungsvariation, Temperatureinflüsse und Sample‑zu‑Sample‑Unterschiede können grenzwertige Designs in Richtung „Fail“ drücken. In der Praxis gelten ~6 dB Margin als guter Richtwert für sichere Compliance.
HILPCB‑Services für Abstrahlungsunterdrückung
HILPCB liefert Hochfrequenz‑PCBs, die auf Abstrahlungs‑Kontrolle optimiert sind:
Design‑Review: Engineering‑Bewertung von Abstrahlungsrisiken mit Empfehlungen zu Layout, Routing und Schirmung.
Stackup‑Optimierung: Layer‑Anordnungen, die Abstrahlung durch Stripline‑Routing und Ground‑Plane‑Schirmung minimieren.
Schirmungs‑Integration: Shield‑Can‑Footprints, Via‑Fences und Edge‑Treatments nach Spezifikation gefertigt.
Qualitätsaufbau: Solide Ground‑Planes, durchgehendes Kupfer und kontrollierte Via‑Platzierung für wirksame Abstrahlungsunterdrückung.
Von RF‑Prototypen bis zur Serienfertigung liefert HILPCB abstrahlungsoptimierte Hochfrequenz‑PCBs.
Kontaktieren Sie HILPCB für ein Review zur Abstrahlungsunterdrückung und ein Fertigungsangebot.
