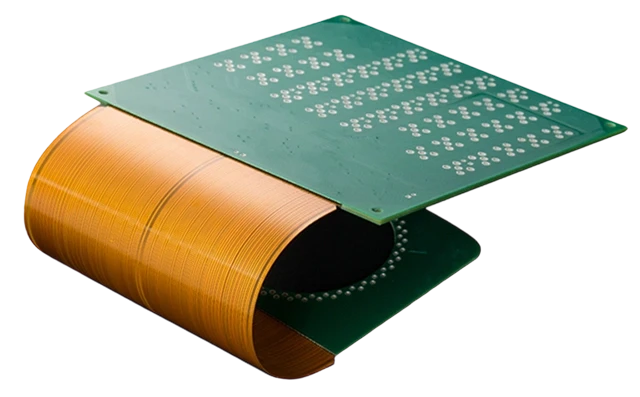

Mehrere Leiterplatten in einem Industriegehäuse oder Handgerät zu verbinden, ist ein klassisches mechatronisches Dilemma: diskrete starre Platinen mit konventionellen Kabelbäumen und Flachbandkabeln verbinden oder alle Boards in einer einzigen dreidimensionalen Starrflex-Platine integrieren? Jahrzehntelang war der Kabelbaum Standard, dank niedriger Anfangskosten und standardisierter COTS-Steckverbinder. Doch moderne Fabrikautomation, Robotik, Avionik und Medizintechnik setzen schärfere Volumenbeschränkungen, multiaxiale Schockprofile und Gigabit-Datenraten voraus – Bedingungen, die die physikalischen Grenzen diskreter Verdrahtung schonungslos offenlegen.
Diskrete Kabelbäume halten zwar die anfänglichen nicht wiederkehrenden Engineering-Kosten (NRE) minimal, verursachen aber erhebliche Folgekosten: sperrige Steckverbinder, manuelle Kabelführung während der Gehäusemontage und Passungsrost der Pins unter Vibration. Eine Starrflex-Leiterplatte integriert die starren FR-4-Bereiche und flexiblen Polyimid-Arme dagegen direkt zu einem unibody-Verbindungssystem, das das verpackte Volumen um $60% - 75%$ verkleinert und das Gesamtgewicht der Verbindungen um bis zu $60% senkt. Auf Basis der Gesamtbetriebskosten (TCO) amortisiert die Eliminierung von Handverdrahtung und Steckverbinder-Hardware den höheren Werkzeugaufwand typischerweise ab Stückzahlen von $200$ bis $1.000$ Einheiten.
Quantitative Engineering-Vergleichsmatrix
Die folgende Matrix vergleicht diskrete Kabelbäume mit einer integrierten Starrflex-Baugruppe über die Dimensionen mechanische Bauform, Hochgeschwindigkeits-Signalverhalten, Montageaufwand und Lebenszykluskosten.
| Architekturparameter | Diskreter Kabelbaum + Steckverbinder | Integriertes Starrflex-PCB-System | Mechatronische Auswirkung |
|---|---|---|---|
| Bauvolumen | Groß (Freiraum für Buchsen, Rasthaken, Biegespiel erforderlich) | Klein ($60% - 75%$ weniger Gehäusevolumen) | Starrflex ermöglicht extrem flache, niedrige Gehäuseprofile |
| Baugruppengewicht | Schwer (Leiterisolation, sperrige Stecker, Metall-Backshells) | Ultraleicht ($40% - 60%$ weniger Verbindungsmasse) | Kritisch für Avionik, tragbare Medizintechnik und Drohnen-Nutzlasten |
| Zuverlässigkeit (MTBF) | Mittel (Passungsrost, Auszugsrisiko von Crimps) | Extrem hoch (keine Crimp-/Löt-Schnittstellen) | Starrflex hält dauerhaften hohen Stößen und multiaxialer Vibration stand |
| Impedanzkontrolle | Schlecht ($\pm 15% - 30%$ durch variable Leiterabstände) | Präzise ($\pm 5% - 7%$ eng kontrolliert) | Obligatorisch für PCIe, USB 3.2, LVDS und schnelle MIPI-Kameras |
| Übersprechen / EMI-Schirmung | Inkonsistent (Pigtails reduzieren HF-Dämpfung) | Stabil (massives Masse-Netz oder integrierte Silberfolie) | Starrflex eliminiert Ground Bounce und HF-Abstrahlung |
| NRE-Werkzeugkosten | Sehr niedrig (einfache Crimpwerkzeuge ~$$0 - $500$) | Mittel bis hoch (CAM- und Laserformwerkzeuge ~$$1.500 - $3.500$) | Bei einmaligen Prototypen (5 Stück) ist der Kabelbaum finanziell sicherer |
| Montageaufwand pro Gerät | Hoch (manuelle Führung, Stecken, Kabelbinder $5 - 15\text{ Min}$) | Fast null (direkter Einbau $< 30\text{ s}$) | Starrflex spart bei Serienfertigung massiv Arbeitszeit |
| Risiko falscher Verdrahtung | Mittel (vertauschte Pins, nicht eingerastete Kontakte) | Null (Netzwerk physisch in Kupfer geätzt) | Keine Fehlersuche im späteren Elektrotest erforderlich |
| Service / Austausch im Feld | Einfach (Stecker lösen und einzelnes Board tauschen) | Schwierig (Austausch erfordert komplette Platine) | Kabelbäume ermöglichen modularen Austausch defekter Sensormodule |
Signalintegrität und kontrollierte Impedanz bei hohen Datenraten
Da Industrie-Mikroprozessoren, Bildverarbeitungskameras und Motion Controller auf Multi-Gigabit-Schnittstellen (z. B. Gigabit-Ethernet, PCIe Gen 3/4, USB 3.2 Gen 2, MIPI CSI-2) umstellen, wird das elektrische Verhalten der Board-to-Board-Verbindung entscheidend.
Diskreter Kabelbaum: Unkontrollierte Impedanz
==============================================
(Leiter 1: Signal) (Leiter 2: Masse)
○ ○
<── Variabler Abstand ──>
- Dielektrischer Abstand variiert entlang der Kabelroute
- Impedanz schwankt zwischen 70 Ω und 130 Ω
- Verursacht Reflexionen, Jitter und geschlossene Augendiagramme
Starrflex-Stripline: Präzise kontrollierte Impedanz
====================================================
═══════════════════════════════════════════════════ <- Masse-Netzfläche
─────────────────────────────────────────────────── <- Polyimid-Dielektrikum (Er = 3.4)
[ Bahn 1 (S+) ] [ Bahn 2 (S-) ] <- Differentielles Paar (W, S)
─────────────────────────────────────────────────── <- Polyimid-Dielektrikum
═══════════════════════════════════════════════════ <- Masse-Netzfläche
- Mikrogeätzte Leiterbahnbreiten (W) und Abstände (S)
- Präzise Impedanzanpassung auf 100 Ω ± 7%
- Durchgehende Masse eliminiert Gleichtakt-HF-Rauschen
Warum diskrete Kabelbäume Hochgeschwindigkeitssignale degradieren:
- Unkontrollierte Impedanz ($Z_0$): In Flachbandkabeln oder einzelnen verdrillten Adern ändert sich der physische Abstand zwischen Signalleiter und Rückleiter ständig, wenn der Baum im Gehäuse gebogen oder gedreht wird. Das erzeugt durchgehende Impedanzsprünge entlang der Leitung mit Reflexionen und Flankenverschlechterung.
- Parasitärer Stub der Steckverbinder: Kabelbäume erfordern an beiden Enden bedrahtete oder SMD-Stecker. Kontaktpins, interne Stanzgeometrien und Lötstellen bilden kapazitive und induktive Unstetigkeiten, die Signale oberhalb von $1\text{ GHz}$ deutlich verschlechtern.
- Der Starrflex-Vorteil: Eine Starrflex-Leiterplatte lässt differentielle Leiterbahnen vom Treiber-IC auf Board A über den flexiblen Polyimid-Arm direkt zum Empfänger-IC auf Board B verlaufen – ohne mechanische Unterbrechung, Via-Stubs oder Steckverbinderübergänge.
Gesamtbetriebskosten (TCO) und Break-Even-Modellierung
Die reine Beschaffungskosten der Rohplatine zu vergleichen, führt zu falschen Schlüssen. Ein vollständiges TCO-Modell muss Steckverbinder-BOM, manuelle Montagearbeit, Testaufwand und Ausfallkosten im Feld einbeziehen.
Kumulierte Produktionskosten ($)
▲
│ / Diskretes Kabelbaumsystem
│ / (höhere Arbeits- & Steckerkosten)
│ /
│ /
│ /
│ Break-Even-Point /
│ ▼ /
│ ┌───┐ /
│ / \ /
│ / \ /
│ / \ /
│ / \ / Starrflex-Platine
│ / X (höhere NRE, fast null Montagearbeit)
│ / / \
│ / / \
│ / / \
│ / / \
└────┴────────────┴─────────┴────────────────► Kumulierte Stückzahl
0 350 1000
Mathematischer TCO-Ausdruck
$$\text{TCO}{\text{Kabelbaum}}(N) = \text{NRE}{\text{Kabelbaum}} + N \times \left[ \text{Cost}{\text{PCBs}} + \text{Cost}{\text{Kabelbaum}} + 2 \times \text{Cost}{\text{Stecker}} + (T{\text{Montage}} \times R_{\text{Lohn}}) + (P_{\text{Ausfall}} \times C_{\text{Nacharbeit}}) \right]$$
$$\text{TCO}{\text{Starrflex}}(N) = \text{NRE}{\text{Werkzeug}} + N \times \left[ \text{Cost}{\text{Starrflex}} + (T{\text{Einbau}} \times R_{\text{Lohn}}) \right]$$
Fallstudie: Drei-Board-Industriegehäuse
Betrachten Sie einen industriellen Steuerungsrechner mit Hauptprozessor-Board, I/O-Interface-Board und Front-Display, verbunden über zwei 16-polige Busse.
| Kostenposition | Architektur A: 3 starre PCBs + 2 Kabelbäume | Architektur B: Unibody 3-teilige Starrflex-Platine |
|---|---|---|
| NRE & Werkzeugkosten | $$300$ (Standard-Steckwerkzeuge) | $$2.200$ (Laserformwerkzeug, Vakuum-Laminierpresse) |
| Rohplatinenkosten | $$36,00$ ($3\times$ einzelne 4-lagige FR-4 zu je $$12$) | $$68,00$ (einzelne 4-lagige Starrflex mit 2 Flexarmen) |
| Steckverbinder-BOM | $$14,00$ ($4\times$ Board-Header + $2\times$ konfektionierte Crimpsätze) | $\mathbf{$0,00}$ (keine Steckverbinder) |
| Montage- & Verlegearbeit | $$12,50$ ($10\text{ Min}$ Technikermontage zu $$75/\text{Std}$) | $\mathbf{$1,25}$ ($1\text{ Min}$ Einbau zu $$75/\text{Std}$) |
| Prüfung & Nacharbeit | $$3,50$ ($2,5%$ statistische Ausfallrate mit Leitersuche) | $\mathbf{$0,10}$ (Rohplatinentest mit $100%$ Netzlistprüfung) |
| Netto-Produktionskosten/Gerät | $\mathbf{$66,00}$ pro Gerät | $\mathbf{$69,35}$ pro Gerät |
Break-Even-Analyse:
- Bei 50 Einheiten: Architektur A kostet $$3.600$; Architektur B kostet $$5.667$. (Kabelbaum günstiger durch geringere NRE.)
- Bei 566 Einheiten: Beide Architekturen gleich teuer (etwa $$37.600$).
- Bei 2.500 Einheiten: Architektur A kostet $$165.300$; Architektur B $$175.575$ – jedoch führen kleineres Gehäuse, reduziertes Versandvolumen und eliminierte Steckverbinder-Ausfälle dazu, dass die Starrflex-Gesamtsystemkosten langfristig niedriger ausfallen.
Die Hybridstrategie: Wann beide Verbindungstechniken kombinieren
Bei komplexen Industriemaschinen, medizinischen Rollwagen und Telekom-Racks liegt die optimale Lösung oft in einer hybriden Zonenarchitektur, die beide Technologien kombiniert:
┌─────────────────────────────────────────────────────────────┐
│ Robustes Industriegehäuse │
│ │
│ ┌───────────────┐ Starrflex-Arm ┌───────────────┤
│ │ Haupt-PCBA ├════════════════════════╡ Sensor-PCBA │
│ │ (Rechenleist.)│ (High-Speed & Dynamik) │ (klappbar) │
│ └───────┬───────┘ └───────────────┘
│ │ │
│ │ Interner Stecker │
│ ▼ │
│ ┌────────────────┐ │
│ │ Umspritzte │ <--- Abnehmbarer externer Kabelbaum │
│ │ Kabelkonfektion│ (Leistung & externe I/O) │
│ └───────┬────────┘ │
└────────────┼────────────────────────────────────────────────┘
▼
Externe Geräte / Leistungsquelle
Regeln für die Architekturzonierung:
- Starrflex für interne, hochdichte klappbare Verbindungen: Für interne Board-Verbindungen, die um Gehäusegeometrien gefaltet, über mechanische Scharniere (Display-Schwenks, Roboterhandgelenke) geführt oder mit Multi-Gigabit-Differenzialsignalen belegt sind – wo Stecker zu sperrig wären oder Reflexionen verursachen.
- Umspritzte Kabelbäume für externe Hochleistungs- und Langstrecken-Verbindungen: Für hohe Ströme ($> 15\text{A}$), Reichweiten über $1\text{ Meter}$ und externe Schnittstellen zu Sensoren, Netzstrom oder Bedienpanels – robuste umspritzte Kabelkonfektionen gewährleisten Modularität und Wartbarkeit im Feld.
Entscheidungskriterien für die Verbindungsarchitektur
Bei der Festlegung von mechanischer Bauform und elektrischer Topologie vor dem Werkzeugstopp bewerten Sie die folgenden sechs Kriterien:
| Designdimension | Starrflex-Schwellwert | Kabelbaum-Schwellwert |
|---|---|---|
| Interner Board-Abstand | Board-Spalt $< 15\text{ mm}$ mit engen Faltwinkeln | Geräumiges Gehäuse mit $> 25\text{ mm}$ Kabelweg |
| Verbindungs-Pinzahl | $> 30$ Leiter zwischen dichten Digital-Boards | Niedrigpolige Leistungs-/Analog-Verbindungen ($\le 12$ Leiter) |
| Signal-Datenrate | Differenzialraten $> 500\text{ Mbps}$ oder Anstiegszeiten $< 1\text{ ns}$ | Niederfrequente I/O ($< 10\text{ MHz}$), DC-Leistung, Standardsensoren |
| Dynamische Biegebeanspruchung | Dauerflex über Scharniere ($> 100.000$ Zyklen) | Statische Verlegung mit einmaliger Faltung beim Einbau |
| Stückzahl | Geplantes Volumen $> 500$ Einheiten (NRE-Amortisation) | Prototypen in Kleinserie, einmalige Prüfvorrichtungen ($< 100$) |
| Service-Strategie | Geschlossene Baugruppe; Austausch nur auf Modulebene | Erforderlicher Feldaustausch einzelner Boards |
Für Stackup-Modellierung, DFM-Analyse oder vollständige Gerätemontage senden Sie Ihr mechanisches Modell und Schaltpläne an das HILPCB Starrflex-Engineering-Center oder informieren Sie sich über unsere Komplettmontage-Dienstleistungen. Für individuelle Hardware-Reviews kontaktieren Sie unser Anwendungsteam.
Häufige Fragen zu Starrflex- und Kabelbaum-Architekturen
1. Warum sind Starrflex-Platinen bei starken Vibrationen zuverlässiger als Kabelbäume?
Diskrete Kabelbäume nutzen mechanische Crimpkontakte, die in Kunststoffgehäuse eingesteckt und auf PCB-Pins gesteckt werden. Bei dauerhafter multiaxialer Vibration (z. B. im Automobil-Motorraum oder beim Raketenstart) erleiden diese mechanischen Kontakte Passungsrost (mikroskopischer Verschleiß legt Basismetall frei, das oxidiert) und Materialermüdung. Starrflex-Schaltungen eliminieren jede mechanische Crimpstelle, jeden Lötpokal und jede Steckverbindung. Die Kupferleiter verlaufen kontinuierlich durch massive Polyimid-Dielektrika und erzeugen auch bei heftigen Stößen keine Kontaktwiderstandsspitzen.
2. Ab welcher Stückzahl sind Starrflex-Platinen günstiger als Kabelbäume?
Der finanzielle Wendepunkt liegt typischerweise zwischen $200$ und $1.000$ Einheiten, abhängig von Stecker-Pinzahl und Montagekomplexität. Kabelbäume haben geringere Werkzeugkosten ($$0 - $500$ gegenüber $$1.500 - $3.500$ bei Starrflex), benötigen aber teure Steckverbinder pro Board und $5$ bis $15\text{ Minuten}$ manuelle Montage- und Testzeit pro Gerät. Mit steigender Stückzahl amortisieren sich die höheren Werkzeugkosten der Starrflex-Platine durch deren fast nullte Montagearbeit.
3. Wie viel Gewicht und Volumen spart Starrflex gegenüber Kabelbäumen?
Eine integrierte Starrflex-Platine reduziert das Verbindungsvolumen typischerweise um $60%$ bis $75%$ und die Verbindungsmasse um $40%$ bis $60%$. Die Einsparung resultiert aus dem Wegfall sperriger Steckergehäuse, mechanischer Verriegelungen, Backshells, schwerer PVC-/Gummi-Isolationen und der Überschusslänge, die für manuelle Verlegung und Steckmontage erforderlich ist.
4. Können differenzielle Hochgeschwindigkeitssignale über Kabelbäume geführt werden?
Hochgeschwindigkeitssignale lassen sich über spezielle Twinax- oder geschirmte Twisted-Pair-Kabelbäume übertragen – allerdings mit deutlich höheren Kosten und sperrigen Steckern. Normale Flachband- oder ungeschirmte Einzeladern weisen unkontrollierte dielektrische Abstände zur Masse auf; die Impedanz driftet stark ($70\ \Omega - 130\ \Omega$) und verursacht Reflexionen, Timing-Jitter und EMI-Abstrahlung. Starrflex-Substrate bieten planare, mikrogeätzte Übertragungsleitungen mit präziser Impedanzkontrolle ($\pm 5% - 7%$) und durchgehender Masse – ein klarer Vorteil bei Schnittstellen über $1\text{ Gbps}$.
5. Welche Nachteile hat die Wahl von Starrflex gegenüber Kabelbäumen?
Die wesentlichen Nachteile von Starrflex-Schaltungen sind:
- Höhere NRE-Kosten: Werkzeugbau, CAM-Programmierung und Laserformwerkzeuge erfordern höhere Anfangsinvestitionen ($$1.500 - $3.500$).
- Eingeschränkte Wartbarkeit im Feld: Beschädigt ein Bereich einer Unibody-Starrflex-Platine, muss meist die gesamte Einheit getauscht werden; Kabelbäume erlauben den Austausch einzelner Boards per Stecker.
- Reichweitenbegrenzung: Starrflex eignet sich für Strecken bis ca. $500\text{ mm}$ innerhalb eines Gehäuses. Für Strecken über $1\text{ Meter}$ oder externe Verbindungen zwischen Schränken sind Kabelbäume weit wirtschaftlicher.
