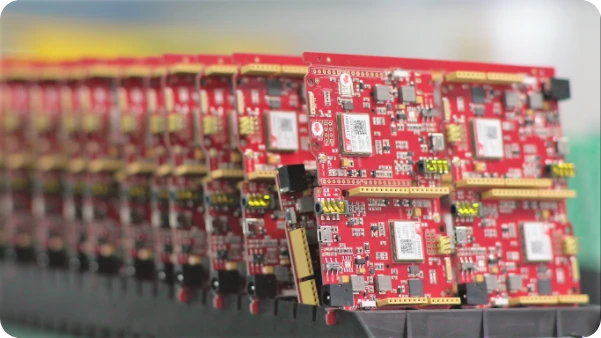

Die schnelle Oberflächenmontage (SMT) während der Produktneueinführung (NPI) erfordert den Spagat zwischen engen Projektterminen und strikter Null-Fehler-Qualitätskontrolle. Da industrielle und kommerzielle elektronische Baugruppen zunehmend hochdichte Mikro-BGAs ($0,4\text{ mm} - 0,5\text{ mm}$ Pitch), ultraminiaturisierte Passive ($0201$ und $01005$) sowie mehrpolige Bottom-Terminated Components (QFNs, DFNs, MOSFETs) integrieren, schrumpft der Spielraum für Prozessschwankungen dramatisch. Empirische Ausbeuteanalysen zeigen, dass mehr als $65%$ aller SMT-Fehler – Lötbrücken, Lötperlen, Tombstoning und offene Lötstellen – direkt im Lotpasten-Schablonendruck entstehen.
Bei der vollständigen Turnkey-PCB-Bestückung steuert der Fertigungspartner die gesamte Beschaffungs- und Montagekette: Rohplatinenfertigung, autorisierte Bauelementebeschaffung, präzise Laserschablonenfertigung, automatisiertes Pick-and-Place, Mehrzonen-Reflowlötung sowie automatisierte optische und Röntgeninspektion. Damit erste Prototypen-Aufbauten reibungslos in die Serienfertigung übergehen, müssen Ingenieure Schablonen-Flächenverhältnisse kontrollieren, segmentierte Masseaperturen zur Reduktion von BGA-Voiding nach IPC-A-610 Klasse 3 auslegen und eine automatisierte Erstmusterprüfung (FAI) vor dem Serienanlauf durchsetzen.
| Prozessvariable | Standard-Commercial-SMT (IPC Klasse 2) | Hochzuverlässigkeits-NPI-SMT (IPC Klasse 3) | Primäre Prozesskontrolle |
|---|---|---|---|
| Minimales Schablonen-Flächenverhältnis (AR) | $\ge 0,66$ (Standard-Laserfolie) | $\ge 0,66$ (Nanobeschichtete oder galvanogeformte Folie) | IPC-7525 Pastentransfer-Effizienzberechnung |
| BGA-/BTC-Voiding-Grenze | $\le 25%$ projizierte Kugelfläche gesamt | $\mathbf{\le 15%}$ Gesamtvoidfläche ($\le 10%$ Einzelvoid) | 3D-AXI-Schrägwinkel-Computertomografie |
| Bauelemente-Wertverifikation | Visuelle Stichprobe gegen Stückliste | $100%$ automatisierte LCR-Brückenmessung an der ersten Baugruppe | Automatisierter Erstmustertester gegen CAD-Netzliste |
| Beschaffungs-Rückverfolgbarkeit | Kommerzieller Distributor-Bestand | $100%$ autorisierte Franchise-Distribution mit CoC | AS6081 / IDEA-STD-1010 Anti-Fälschungsprotokoll |
| Reflow-Atmosphärenkontrolle | Umgebungsluft-Konvektionsreflow | Stickstoff ($N_2$) Inertspülung ($O_2 < 500\text{ ppm}$) | Benetzungsverbesserung und intermetallische Kontrolle |
SMT-Schablonendesign, Apertur-Reduktion und Flächenverhältnis-Matrix
Der Lotpastentransfer aus den Schablonenaperturen auf die Kupferpads der Leiterplatte wird durch Oberflächenspannung und Fluiddynamik bestimmt. Für die vollständige Pastenfreigabe muss die Adhäsionskraft zwischen Paste und Kupferpad die Reibungsscherkraft zwischen dem Pastenblock und den inneren Apertur-Seitenwänden übersteigen.
IPC-7525 SCHABLONEN-APERTUR-TRANSFERBILANZ
===========================================
Pad-Oberflächenadhäsion (L x W) > Seitenwandreibung 2*(L + W)*T
Flächenverhältnis (AR) = (L x W) / [ 2 x (L + W) x T ] >= 0.66
Aspektverhältnis = W / T >= 1.50
Schablonendicke & Aperturdimensionierung nach Bauelementfamilie
| Bauelementgehäuse | Mindest-Pitch / Pad-Breite | Schablonenfoliendicke ($T$) | Empfohlene Aperturgeometrie | Ziel-Flächenverhältnis (AR) | Schablonentechnologie-Empfehlung |
|---|---|---|---|---|---|
| 0805 / 1206 Passive | $\ge 1,27\text{ mm}$ Pitch | $125\ \mu\text{m} - 150\ \mu\text{m}$ ($5 - 6\text{ mil}$) | $1:1$ Pad-Anpassung (keine Reduktion) | $\ge 0,90$ | Standard-Laser-Edelstahl |
| 0402 Passive / SOIC | $0,50\text{ mm}$ Pad-Breite | $120\ \mu\text{m}$ ($4,7\text{ mil}$) | $10%$ Flächenreduktion; längliche Ecken | $\ge 0,75$ | Laser-Edelstahl |
| 0201 Passive / 0,5-mm-QFP | $0,25\text{ mm}$ Pad-Breite | $100\ \mu\text{m}$ ($4,0\text{ mil}$) | $15%$ Flächenreduktion; Radiusecken | $\ge 0,68$ | Laser mit Elektropolitur |
| 01005 Ultraminiatur | $0,15\text{ mm}$ Pad-Breite | $75\ \mu\text{m} - 80\ \mu\text{m}$ ($3,0\text{ mil}$) | Abgerundetes Rechteck; $20%$ Reduktion | $\ge 0,66$ | Galvanogeformte oder Nanobeschichtete Folie |
| 0,5-mm-Pitch-BGA | $0,28\text{ mm}$ Rundpad | $100\ \mu\text{m}$ ($4,0\text{ mil}$) | Kreisförmige Apertur, $10%$ reduziert | $\ge 0,70$ | Laser + Polymere Nanobeschichtung |
| 0,4-mm-Pitch-BGA / WLCSP | $0,22\text{ mm}$ Rundpad | $80\ \mu\text{m}$ ($3,2\text{ mil}$) | Quadratische Apertur mit Radiusecken | $\ge 0,66$ | Hochpräzisions-Galvanoformung / Nano |
| QFN-Exposed-Pad | $3,0\text{ mm} - 6,0\text{ mm}$ Quadrat | $100\ \mu\text{m} - 120\ \mu\text{m}$ | Fensterscheiben-Raster ($35% - 50%$ Aussparung) | $\ge 1,20$ | Kreuzschraffur-Stegmuster ($0,2\text{ mm}$ Stege) |
Massives Thermal-Pad (hohes Voiding & Lot-Schwimmen) Fensterscheiben-Segmentierte Apertur (Empfohlen)
================================================== ============================================
┌────────────────────────────────────────────────┐ ┌──────────────┬──────────────┬────────────┐
│ │ │ PASTENBLOCK │ PASTENBLOCK │PASTENBLOCK │
│ │ ├──────────────┼──────────────┼────────────┤
│ MASSIVER 100%-PASTENDRUCK │ │ PASTENBLOCK │ PASTENBLOCK │PASTENBLOCK │
│ │ ├──────────────┼──────────────┼────────────┤
│ │ │ PASTENBLOCK │ PASTENBLOCK │PASTENBLOCK │
└────────────────────────────────────────────────┘ └──────────────┴──────────────┴────────────┘
- Fängt ausgasende Flussmittel-Lösungsmittel ein - Offene Stegkanäle lassen Lösungsmittelgas entweichen
- Verursacht Bauteil-Hydroplaning und Pad-Kippen - Verhindert Lötperlen; hält Voids < 15%
Warum nanobeschichtete Schablonen die NPI-Erstausbeute verbessern
Standard-Laseraperturen aus Edelstahl weisen entlang der Schnittkanten mikroskopische Riefen auf, die durch den Laserpuls-Kerf entstehen. Lotpaste haftet an diesen Mikrorillen und reduziert die Pastentransfer-Effizienz bei feinen Aperturen auf unter $70%$.
- Eine permanente Fluorpolymer- oder Organophosphonat-Nanobeschichtung ($2 - 4\ \mu\text{m}$) erzeugt eine hydrophobe, oleophobe Oberfläche mit einem Kontaktwinkel $>110^\circ$.
- Nanobeschichtungen verhindern das Anhaften von Pastenpartikeln an den Seitenwänden, steigern die Transfereffizienz auf $>90%$, eliminieren Pastenbrücken zwischen Feinpitch-Pads und verlängern die Unterseiten-Wischzyklen von alle 3 auf alle 15 Platinen.
BGA- & BTC-Lötvoiding-Minderung nach IPC-A-610
Lötvoids sind eingeschlossene Gasblasen innerhalb der Lötverbindung. Während kleine Voids normal sind, verringert übermäßiges Voiding in Ball-Grid-Array- (BGA) und Bottom-Terminated-Component-Verbindungen (BTC/QFN) die mechanische Scherfestigkeit, beschleunigt Ermüdungsrisse unter Temperaturwechseln und beeinträchtigt die Wärmeableitung zu internen Masseflächen der Leiterplatte.
BGA-LÖTVOID-GRENZWERTE (IPC-A-610 / IPC-7095)
==============================================
Klasse 1 (Allgemeine Unterhaltungselektronik): <= 30% Gesamtkugelfläche Voiding
Klasse 2 (Dedizierte Geschäftselektronik): <= 25% Gesamtkugelfläche Voiding
Klasse 3 (Hohe Zuverlässigkeit): <= 15% Gesamtkugelfläche Voiding
Automotive / Motorraum: <= 10% Gesamtkugelfläche Voiding
Ursachen & Prozesslösungen für Lötvoiding
| Grundursache | Physikalischer Mechanismus | Korrekturmaßnahme in der SMT-Fertigung |
|---|---|---|
| Unzureichende Soak-Dauer | Flussmittel-Lösungsmittel verflüchtigen sich vor Erreichen des Liquidus nicht vollständig; eingeschlossenes Gas expandiert beim Schmelzen | Reflow-Soakzone ($150^\circ\text{C} - 190^\circ\text{C}$) auf $75 - 90\text{ Sekunden}$ verlängern, um vollständige Flussmittel-Entgasung zu erreichen |
| Überhöhte Peak-Reflow-Temperatur | Flussmittelträger zersetzen sich bei Überhitzung chemisch und verkohlen ($T > 255^\circ\text{C}$), wobei überschüssige Kohlenstoffgase entstehen | Peak-Reflow-Temperatur für Standard-SAC305-Bleifrei-Legierungen auf $238^\circ\text{C} - 245^\circ\text{C}$ begrenzen |
| Unversiegelte Microvia-in-Pad | Gebohrte Microvias in BGA-Pads schließen Umgebungsluft unter der Lötkugel ein, wenn die Paste reflott | Via-in-Pad Plated Over (VIPPO / IPC-4761 Type VII) vorschreiben: Epoxidfüllung + planare Kupferabdeckung |
| Lotpasten-Oxidation | Lotpastenpulver abgelaufen oder hoher Luftfeuchtigkeit ausgesetzt ($>60%\text{ RH}$); Metalloxide setzen Sauerstoff frei | Strikte $24\text{ h}$-Schablonen-Lebensdauer-Grenzen einhalten; Paste bei $2^\circ\text{C} - 10^\circ\text{C}$ lagern; $4\text{ h}$ vor dem Öffnen auf Raumtemperatur bringen |
| Unzureichende Benetzungsatmosphäre | Atmosphärischer Sauerstoff reoxidiert geschmolzene Lötoberflächen und behindert das Entweichen von Blasen | Reflowöfen unter inertem Stickstoff ($N_2$) betreiben, Sauerstoffgehalt $< 500\text{ ppm}$ kontrollieren |
Optimierungsfenster für das bleifreie SAC305-Reflow-Profil
Temperatur (°C)
▲
250 ┼───────────────────────────────┐ Peak-Temperatur: 240°C - 248°C
│ / \
217 ┼───────────────── Liquidus ──/───\── TAL: 50s - 70s
│ ┌──────────┘ \
190 ┼────────────────/ \
│ Vorwärmzone │ Thermischer Soak │ Kühlzone
150 ┼───────────────┘ 60s - 90s │ -2°C/s bis -4°C/s
│ Rampe: 1°C-3°C/s │
25 ┼───────────────────────────────────┴──────────────► Zeit (s)
0 60 150 220
- Rampe-zu-Soak ($25^\circ\text{C} \rightarrow 150^\circ\text{C}$): Steigung $1,0^\circ\text{C} - 2,5^\circ\text{C/s}$. Kontrollierte Erwärmung verhindert Lotspritzer und thermischen Schock an Keramik-Chipkondensatoren.
- Thermischer Soak ($150^\circ\text{C} \rightarrow 190^\circ\text{C}$): Dauer $60 - 90\text{ Sekunden}$. Kritisches Fenster zum Ausgleich der Wärmekapazität zwischen großen IC-Körpern und kleinen Passiven.
- Zeit über Liquidus (TAL, $>217^\circ\text{C}$): Dauer $50 - 75\text{ Sekunden}$. Ermöglicht die ordnungsgemäße Bildung intermetallischer Phasen (IMC, $\text{Cu}_6\text{Sn}_5$, Dicke $1,0\ \mu\text{m} - 2,5\ \mu\text{m}$) ohne übermäßiges sprödes intermetallisches Wachstum.
Erstmusterprüfung (FAI) – Verifikationssequenz
In der Quick-Turn-SMT-Fertigung birgt der Durchlauf einer kompletten Charge ohne Verifikation der allerersten bestückten Baugruppe ein katastrophales Ausschussrisiko, falls eine einzelne Pick-and-Place-Rolle falsch geladen oder eine Polarität vertauscht ist.
Das Erstmusterprüfungs-Protokoll (FAI) hält die Produktionslinie an, nachdem die erste Baugruppe den Reflowofen passiert hat, bis alle elektrischen und mechanischen Kriterien gegen die technische Dokumentation verifiziert sind.
ERSTMUSTERPRÜFUNG (FAI) – VERIFIKATIONSSEQUENZ
====================================================
[ STUFE 1 ] Automatisierte LCR-Bauelementemessung & Stücklistenvergleich
[ STUFE 2 ] 3D-Automatisierte Optische Inspektion (AOI) Schwerpunktausrichtung
[ STUFE 3 ] 3D-Automatisierte Röntgeninspektion (AXI) verdeckte Lötvoids
[ STUFE 4 ] Qualitäts-Engineering-Freigabe und Serienautorisierung
FAI-Akzeptanzmatrix (Bestanden/Nicht bestanden)
| Inspektionsstufe | Messwerkzeug | Inspektionsschwerpunkt & Parameter | Akzeptanzschwelle |
|---|---|---|---|
| Bauelemente-Wertverifikation | Automatischer Flying-Probe / LCR-Brücke | Misst Widerstand ($R$), Kapazität ($C$), Induktivität ($L$) an allen unbeschrifteten Passiven | Messwert stimmt innerhalb der Bauteiltoleranz (z. B. $\pm 1%$, $\pm 5%$) mit dem Stücklisten-Nennwert überein |
| Bestückungs-Versatz | 3D-AOI (hochauflösend telezentrisch) | Schwerpunktausrichtung relativ zu den Kupferpad-Zentren | Maximal zulässiger lateraler Versatz $\le 15%$ der Bauteilanschlussbreite; kein Rotationsversatz |
| Polarität & Pin-1-Ausrichtung | 3D-AOI + Mikroskopie ($20\times$) | IC-Pin-1-Kerbe, Dioden-Kathodenringe, polarisierte Tantal-Kondensator-Fasen | $100%$ Übereinstimmung mit PCB-Bestückungsdruck und Schaltplan-Netzliste; null verpolte Dioden oder ICs |
| Lötstellen-Meniskus | 3D-AOI (Multiwinkel-Farbbeleuchtung) | Ferse-, Spitzen- und Seitenbenetzung nach IPC-A-610 Klasse 3 | Lötmeniskus bedeckt $\ge 75%$ der Anschlusshöhe; kein Tombstoning, keine Entbenetzung, keine Brücken |
| Verdeckte Lötstellen & BGA | 3D-AXI (Schrägwinkel-Computertomografie) | Kugelform, Brücken, Head-in-Pillow (HiP), Voiding-Anteil | Gesamtvoidfläche $< 15%$ pro Kugel; null Brücken; sphärische Kugelform ohne Asymmetrie |
Turnkey-Stücklistenbeschaffung & Fälschungsschutz-Protokoll
Bauelemente-Authentizität und Lebenszyklusverfügbarkeit sind der Grundstein erfolgreicher Turnkey-PCB-Bestückung. Die Beschaffung elektronischer Bauelemente über ungeprüfte Broker-Kanäle birgt das Risiko, aufbereitete, umgelabelte oder gefälschte Teile zu erhalten, die zu intermittierenden Feldausfällen führen.
LIEFERKETTEN-INTEGRITÄTS- & RÜCKVERFOLGBARKEITSPROTOKOLL
==============================================
Stufe 1: Direkte Franchise-Distribution (DigiKey, Mouser, Arrow, Avnet, Future)
-> 100% werkseitig versiegelte Verpackung mit Hersteller-Konformitätszertifikat (CoC)
Stufe 2: Sekundärbeschaffung schwer erhältlicher / langlaufender Teile
-> Bezug über ISO 9001 / AS6081 zertifizierte autorisierte Lagerdistributoren
-> Pflichtprüfung: Decapsulation, Röntgen-Die-Verifikation, XRF-Anschlussmetallurgie
Beschaffungs- & Verifikations-Workflow für NPI-Aufbauten:
- Automatisiertes BOM-Scrubbing: Während der anfänglichen DFM-Aufnahme prüft unsere Engineering-Software jedes Bauelement gegen Echtzeit-Bestands-APIs und identifiziert vor der Bestellung End-of-Life- (EOL), Not-Recommended-for-New-Designs- (NRND) und Langlaufzeit-Komponenten.
- Form-Fit-Function (FFF)-Äquivalente: Hat ein Bauelement eine lange Werkslieferzeit (z. B. 26 Wochen), schlägt unser Engineering-Team pinkompatible Ersatztypen (PCA) vor und verifiziert Spannungstoleranzen, Gehäusemaße und Temperaturbereiche zur Kundenfreigabe.
- Feuchtigkeitsempfindliche Bauelemente (MSD): Alle aktiven ICs werden nach IPC/JEDEC J-STD-033 verfolgt. Bauelemente der MSL-Klassen 3, 4, 5 oder 6, die ihre zulässige Standzeit überschreiten, werden vor der SMT-Bestückung in kalibrierten Stickstoff-Trockenschränken gebacken ($125^\circ\text{C}$ für $24\text{ Stunden}$), um Popcorn-Delamination beim Reflow zu vermeiden.
Anforderungen an das Produktions-Engineering-Datenpaket
Für eine exakte Maschinenprogrammierung, Werkzeugeinrichtung und automatisierte Inspektionsgenerierung sollte Ihr NPI-Übergabepaket folgende Kerndeliverables enthalten:
1. Fertigungs- & Pastenmasken-Gerberdaten
- Vollständiges RS-274X- oder ODB++-Archiv einschließlich Kupfer, Lötstopplack, Bestückungsdruck, Bohrdateien und dedizierter Pastenmasken-Lagen (
.GTP/.GBP). - Schablonendicke und Abstufungsgrenzen, falls lokale Pastenvolumen-Modulation erforderlich ist.
2. Standardisierte Pick-and-Place-Schwerpunktdatei
- ASCII-Text- oder CSV-Datei mit Bauteilbezeichnern, Platinenseite (
Top/Bottom), X/Y-Schwerpunktkoordinaten in Millimetern oder Zoll sowie Rotationswinkeln ($0^\circ - 360^\circ$) gemäß IPC-7351 Pin-1-Standard.
3. Strukturierte Stückliste (BOM)
- Formatierte Tabelle mit Referenzbezeichner-Listen, Funktionsbeschreibungen, Gehäuse-Footprints und exakten Herstellernamen gepaart mit vollständigen Herstellerteilenummern (MPN).
- Vorab autorisierte Alternativteilenummern, um Beschaffungspausen bei Bauteilmangel zu vermeiden.
4. Montagedokumentation & Inspektionsklassen-Vermerk
- Detaillierte Zeichnung mit Bauteil-Polaritätsausrichtungen, Keep-out-Grenzen, Selektivlöt-Anforderungen für bedrahtete Steckverbinder und der Ziel-Inspektionsnorm („IPC-A-610 Klasse 2“ oder „IPC-A-610 Klasse 3“).
Für Quick-Turn-Prototyping, Serienplanung oder komplette Turnkey-Box-Build-Integration senden Sie Ihre Unterlagen direkt an das HILPCB Turnkey-PCBA-Zentrum. Für individuelle Hardware-Engineering-Reviews besuchen Sie unser Anwendungsteam.
Häufige Fragen zu Turnkey-SMT & Quick-Turn-NPI-Bestückung
1. Was ist der Unterschied zwischen Turnkey-Bestückung und Beistellungs-Bestückung (Kitted)?
Bei der Beistellungs-Bestückung (Kitted) beschafft der Kunde alle Rohplatinen und elektronischen Bauelemente selbst, verpackt sie in Einzelsätze und sendet sie an den Bestücker zur Platzierung und Verlötung. Bei der Turnkey-Bestückung steuert der Fertigungspartner den gesamten Prozess von Anfang bis Ende: Fertigung der Rohplatinen, Bestellung aller Stücklisten-Bauelemente direkt bei autorisierten Distributoren, Laserschnitt kundenspezifischer SMT-Schablonen, Bestückung der Platinen und Funktionsprüfung. Turnkey-Bestückung beschleunigt die NPI-Zykluszeiten erheblich, indem Lieferverzögerungen und Verpackungsfehler zwischen mehreren Lieferanten entfallen.
2. Wie beeinflusst die Schablonendicke die SMT-Bestückung kleiner Bauelemente?
Die Schablonendicke steuert direkt das auf die PCB-Pads aufgedruckte Lotpastenvolumen. Ist die Schablone zu dick ($>125\ \mu\text{m}$), fallen kleine Aperturen für $0201$-Passive oder $0,4\text{ mm}$-Pitch-BGAs unter ein Flächenverhältnis von $0,66$ – die Paste bleibt an den Aperturwänden haften statt auf das Pad zu übertragen, was zu Lötstellen-Öffnern durch unzureichendes Lot führt. Umgekehrt erhalten bei zu dünner Schablone ($<80\ \mu\text{m}$) große bedrahtete Steckverbinder und Leistungs-ICs zu wenig Lot. Bei Platinen mit einer Mischung aus Leistungsbauelementen und Feinpitch-ICs kommen gestufte Mehrfach-Schablonen zum Einsatz, die auf derselben Platine unterschiedliche Pastendicken bereitstellen.
3. Was verursacht Tombstoning bei Chip-Bauelementen und wie wird es verhindert?
Tombstoning (Manhattan-Effekt) tritt auf, wenn sich ein zweipoliges passives Bauelement (z. B. ein $0402$- oder $0603$-Widerstand oder -Kondensator) während des Reflowlötens auf ein Ende aufstellt. Ursache ist ein unausgewogenes Oberflächenspannungs-Drehmoment: das Lot des einen Pads schmilzt früher als das des gegenüberliegenden. Hauptursachen:
- Ungleiche Kupfer-Wärmesenke: Ein Pad ist an eine breite Massefläche angeschlossen, das andere an eine dünne Signalbahn. (Verhindert durch Thermal-Relief-Stege an Massepads.)
- Ungleiches Pastenvolumen: Fehlpositionierte Schablonenaperturen drucken auf ein Pad mehr Paste als auf das andere.
- Ungleichmäßige thermische Rampe: Schnelles Vorheizen verursacht ungleichmäßige Wärmeaufnahme über den Bauelementkörper.
4. Welcher IPC-A-610-Klasse-3-Akzeptanzgrenzwert gilt für BGA-Lötvoiding?
Nach IPC-A-610 Klasse 3 (für Luft- und Raumfahrt, Militär und kritische Industrieelektronik) darf die gesamte projizierte Voidfläche innerhalb einer einzelnen BGA-Lötkugel $15%$ der Gesamtkugelfläche bei der 3D-AXI-Prüfung nicht überschreiten. Zusätzlich darf kein einzelnes Void $10%$ der Kugelfläche überschreiten. In kommerziellen Klasse-2-Baugruppen sind bis zu $25%$ Gesamtvoiding zulässig.
5. Warum ist die Erstmusterprüfung (FAI) bei Quick-Turn-SMT-NPI obligatorisch?
Die Erstmusterprüfung ist die wichtigste Versicherung gegen Serienfehler. Das Einrichten einer SMT-Linie umfasst Hunderte mechanischer Feeder, Visionskalibrierungen und Druckparameter. Eine einzelne falsch eingelegte Bauteilrolle oder eine verkehrt platzierte Rolle auf dem Feederschlitten ruiniert jede produzierte Baugruppe. Indem eine einzelne Baugruppe durch Bestückung und Reflow läuft und alle Bauteilwerte mit automatischem LCR-Messgerät sowie 3D-AOI/AXI vor der Serienfreigabe verifiziert werden, verhindern Ingenieure teure Nacharbeit, Ausschuss und Terminverzögerungen.
