Flex-PCB-Hersteller | Polyimid, LCP und dynamische Flexleitungen
Flex-PCB-Fertigung für statische und dynamische Anwendungen mit Polyimid oder LCP, RA- oder ED-Kupfer, Coverlay und projektspezifischen Versteifungen. HilPCB prüft Biegezone, Stackup, Kupferstruktur, Impedanz und Zyklentest vor der Aufbaubestätigung.
Warum unsere Flex-PCBs wählen

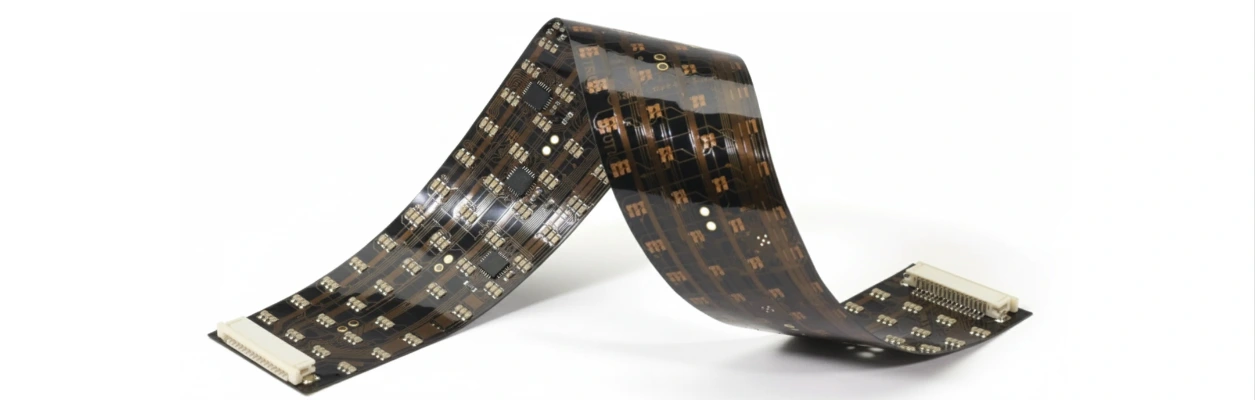

Dünne, zuverlässige Verbindungen für dynamische Biegung und enge BauräumeFlexible Schaltungen reduzieren Gewicht, ermöglichen enge Leitungsführung und überstehen wiederholte Bewegung. Wir unterstützen Polyimid- und LCP-Stackups für HF- oder feuchtearme Anwendungen. Für Montagedesign siehe unseren Flex-Montageleitfaden. Bei starren Bereichen können Rigid-Flex-PCBs Steckverbinder ersetzen.
Kritisches Risiko: Eine zu stark eingeschränkte Biegezone, scharfe Ecken oder Vias im Flexbereich können Kupferermüdung und frühen Ausfall verursachen.
Unsere Lösung: RA-Kupfer in dynamischen Zonen, versetzte Leiterbahnen, Teardrops und gerundete Coverlay-Öffnungen einsetzen; neutrale Achse auf der Leiterebene halten und für dynamische Designs grundsätzlich R ≥ 10× t einhalten, sofern keine Simulation anderes zeigt.
- PI- und LCP-Stackups für Signalintegrität und geringe Feuchteaufnahme
- RA-Kupfer für dynamische Biegung; ED-Kupfer für Kosten-/Leistungsbalance
- Versetzte Leitungsführung, Teardrops und gerundete Coverlay-Öffnungen
- Steckervermeidung durch direkte Flex-Verbindungen
🚀 Schnelle Angebotsanfrage
📋 Vollständige Fähigkeiten erhalten
Fertigung und Montage für Flex

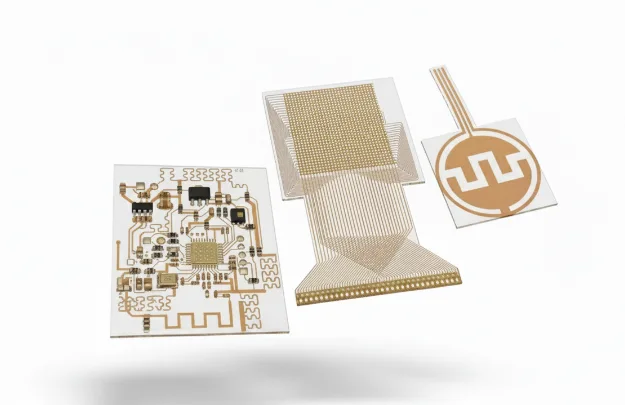

Prozesskontrollen für Haftung, Registrierung und HandhabungLaser-Direktbelichtung (LDI) kontrolliert feine Strukturen; Coverlay-Laminierung nutzt kontrollierten Druck und Temperatur gegen Herausquellen. Versteifungen aus PI, FR-4 oder Stahl werden an Steckern und Schraubzonen ergänzt. Für Reflow, selektives Löten und Endtest siehe unseren SMT-Montageservice und den Flex-Montageleitfaden.
Impedanz wird per TDR geprüft, HF-Verluste bei LCP-Aufbauten werden gemessen. Handhabungsvorgaben definieren Panelstützung und Abzugskräfte gegen Leiterkriechen. AOI und 100-%-Elektrotest validieren Durchgang und Isolation.
- LDI-Belichtung für feine Leitungen und enge Registrierung
- Kontrollierte Coverlay-Laminierung mit Fillet- und Reliefdesign
- PI-/FR-4-/Stahlversteifungen für mechanische Unterstützung
- TDR-Prüfung und Coupon-basierte Impedanzkorrelation

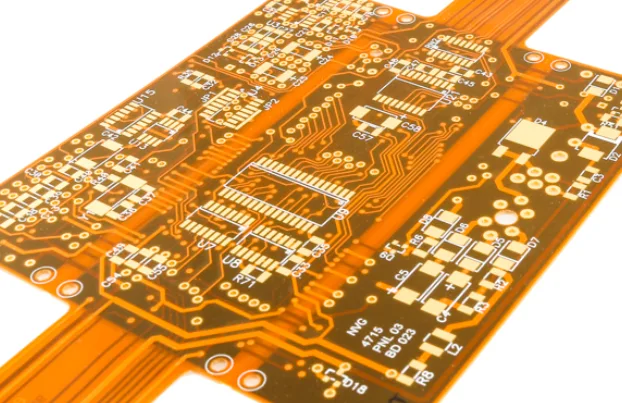

Technische Spezifikationen für Flex-PCBs
Aufgeführte Werte dienen der Designvorprüfung; kombinierte Flex-Grenzen nach Dateiprüfung bestätigen
| Entscheidungsbereich | Standardroute | Erweiterte Prüfung | Grundlage der Bestätigung |
|---|---|---|---|
Basismaterialien | Polyimid (PI), ED-Kupfer | LCP, RA-Kupfer für dynamische Flexleitungen | IPC-4202/4203 |
Lagenzahl | 1–4 Lagen | Bis 8 Lagen | IPC-6013 |
Leiterplattendicke | 0,05–0,20 mm | Bis 0,40 mm | Prozesskapazität |
Min. Leiterzug/Abstand | 75/75 µm | 50/50 µm | Belichtungskapazität |
Min. Bohrungsgröße | 0,20 mm | 0,10 mm | Bohrkapazität |
Impedanzkontrolle | ±10 % | ±5 % mit TDR-Korrelation | Prüfverfahren |
Coverlay | PI-Coverlay mit Acryl-/Epoxidkleber | No-Flow-Coverlay, klebstofffreies PI | IPC-4203 |
Versteifungen | PI-/FR-4-Versteifungen für Stecker | Stahl-/Aluminiumversteifungen, Senk-/Taschenbohrungen | Montagezeichnungen |
Biegeradius (dynamisch) | R ≥ 10× t | R ≥ 6× t mit RA-Kupfer und optimiertem Layup | Designleitlinie |
Dynamische Flexzyklen | >100k Zyklen | >1M Zyklen | Kundentestplan |
Oberflächenfinish | ENIG, OSP | ENEPIG, Immersionssilber, Weich-/Hartgold | IPC-4552 |
Zertifizierungen | ISO 9001, RoHS/REACH | IATF 16949, ISO 13485, IPC-6013 Klasse 3 | Branchenstandards |
Lieferzeit | 5–10 Tage | Expressoptionen verfügbar | Produktionsplan |
Bereit, Ihr PCB-Projekt zu starten?
Ob Sie einfache Prototypen oder komplexe Produktionsläufe benötigen, unsere fortschrittlichen Fertigungskapazitäten gewährleisten überlegene Qualität und Zuverlässigkeit. Erhalten Sie Ihr Angebot in nur 30 Minuten.
Designregeln für zuverlässige Flex-PCBs
Halten Sie Kupfer aus engen Biegezonen fern, vermeiden Sie Vias im Flexbereich und verwenden Sie geschlitzte Flächen, wenn EMI dies erlaubt. RA-Kupfer verbessert die Ermüdungslebensdauer gegenüber ED. Für HF-Materialien siehe Hochfrequenzmaterialien, für Folieneigenschaften Kapton-/Polyimid-Hinweise.
Benötigen Sie eine Experten-Design-Überprüfung?
Unser Ingenieursteam bietet kostenlose DFM-Analyse und Optimierungsempfehlungen
Qualitäts- und Zuverlässigkeitskontrollen
Verarbeitung und Prüfung folgen der angebotenen IPC-6013-Klasse und dem Qualitätsplan. Elektrotest, AOI, Mikroschnitt, Abzug, Falten oder zyklische Biegeprüfung werden nach Designrisiko und Abnahmemethode ausgewählt. Siehe den IPC-Klasse-3-Überblick. Bei starren Zonen eine Rigid-Flex-Konstruktion mit Flex plus separater Versteifung vergleichen.
Engineering-Beispiele für Biege- und Montageprüfung
HilPCB kann Flex-Stackup, Biegezone, Kupfer, Versteifungen, Montagehandhabung und Testmethode gemeinsam prüfen. Zeichnung und Angebot definieren Aufbau und Nachweise.
Wearable-Sensoren und medizinische Patches. Dünne Bauweise, Körperbewegung, Komponenteninseln und Feuchte erfordern Biegeradius, neutrale Achse, RA-Kupfer, Coverlay-Relief und Kraftpfad. Siehe das Wearable-Patch-Beispiel.
Bewegte Industrie-Verbindungen. Hinge-, Schlitten- oder Roboterbewegung benötigt kontrollierte Flexlänge, Biegerichtung, Zyklusprofil und elektrische Überwachung. Das Dynamic-Flex-Beispiel strukturiert diese Fragen.
Kompakte Display- und Kameramodule. Statische Montagebiegung kann feine Geometrie, Stecker, Versteifungen und Impedanz ohne dynamischen Aufbau verbinden. Siehe das Flex-Display-PCB-Beispiel.
Technische Absicherung und Zertifizierungen
Flexprogramme werden auf Biegezuverlässigkeit, Impedanz und angebotene Rückverfolgbarkeit geprüft.
Erfahrung: Dehnungs- oder Biegeanalyse kann bei begründeter Geometrie und Zyklusprofil angeboten werden; Modell, Methode und Grenze müssen vor Freigabe feststehen.
Expertise: Engineering prüft Kupferkornrichtung, Kleber, Coverlay, Laminierung, Versteifungen und Maßziele gegen die Zeichnung.
Autorität: IPC-6013-Klasse, ISO-9001- oder IATF-16949-Umfang und SPC- bzw. Zyklusprotokolle werden im Angebot bestätigt. Siehe IPC-Klasse-3-Leitlinie und Flex-Montageleitfaden.
Vertrauenswürdigkeit: Fordern Sie Materiallose, Laminierreferenzen, Coupondaten und Laufkarten im RFQ an, damit Rückverfolgbarkeit vor der Freigabe vereinbart ist.
Für gemischte Konstruktionen siehe Rigid-Flex-PCB.
RFQ-Anforderungen für Flex-PCBs
Senden Sie Gerber oder ODB++, NC-Bohrdaten, Fertigungszeichnung und Stackup. Markieren Sie statische und dynamische Biegezonen, Einbauradius, Biegerichtung, Flexlänge, Lagenorientierung, Versteifungsmaterial und -dicke, Steckerschnittstellen, Mengen und Lieferziel.
Nennen Sie PI- oder LCP-Präferenz, RA- oder ED-Kupfer, Coverlay- und Kleberanforderungen, Impedanzziele, Finish, IPC-6013-Klasse sowie Zykluszahl, Dorn, Geschwindigkeit und Abnahmekriterien. Bis 8 Lagen, 50/50 µm, über 1M Zyklen und enge Impedanz sind nicht automatisch kombinierbar.
Flex-PCB-Prüfungen und Liefernachweise
Durchgangs- und Isolationstest prüfen das Netz, Mikroschnitt und Maße prüfen Verbindung und Registrierung, Abzug/Falten oder dynamische Biegung prüfen das Bewegungsprofil und Coupon-TDR die kontrollierte Impedanz, wenn spezifiziert.
Definieren Sie Methode, Stichprobe, Biegeradius, Zyklusgeschwindigkeit, elektrische Überwachung, Ausfallgrenze und Bericht im RFQ. HilPCB bestätigt enthaltene, optionale oder kundenseitige Nachweise vor dem Angebot.
Häufig gestellte Fragen
Welchen Mindestbiegeradius sollte ich für dynamische Flexleitungen verwenden?
Sollte ich PI oder LCP für HF-Anwendungen wählen?
Wie kontrollieren Sie die Impedanz auf Flex-PCBs?
Wie verhindern Sie Risse nahe Steckverbindern?
