Servizi di Prototipazione PCB: Produzione Rapida di Prototipi PCB e Schede a Consegna Veloce

Servizi di Prototipazione PCB: Produzione Rapida di Prototipi PCB e Schede a Consegna Veloce

La velocità di immissione sul mercato richiede una rapida prototipazione PCB senza compromettere qualità o capacità. Sebbene molti pubblicizzino "servizi di prototipazione PCB a consegna veloce", pochi offrono un reale valore: prototipazione PCB 24 ore per la validazione del design, prototipazione PCB a basso volume (1-50 schede) con processi produttivi, prototipazione HDI PCB con microvias e assemblaggio a passo fine, prototipazione PCB rigido-flessibile per packaging 3D, o prototipazione PCB Rogers per la verifica di circuiti RF.

La sfida va oltre la consegna veloce. La produzione di prototipi PCB deve corrispondere ai processi produttivi per test validi. La prototipazione PCB rapida richiede supporto flessibile per le iterazioni di modifica del design. La prototipazione PCB ingegneristica richiede analisi DFM per prevenire problemi di produzione. La prototipazione PCB chiavi in mano include l'approvvigionamento dei componenti e l'assemblaggio. La prototipazione medicale/automobilistica richiede processi certificati.

HILPCB fornisce una prototipazione PCB completa in Cina, dalla Fabbricazione PCB in giornata al completo Assemblaggio PCB chiavi in mano. Le nostre capacità includono la produzione rapida di prototipi PCB (consegna 24-48 ore), prototipazione a basso MOQ (1-50 schede), tutte le tecnologie (HDI, rigido-flessibile, Rogers, nucleo metallico), servizi di assemblaggio con approvvigionamento componenti, e transizione senza soluzione di continuità verso la Produzione PCB.

Richiedi Preventivo PCB

Capacità Complete di Prototipazione PCB

Il nostro stabilimento di prototipazione PCB in Cina, in qualità di Produttore PCB professionale, gestisce tutte le tecnologie di schede a circuito con rapidi tempi di consegna e processi di qualità produttiva.

Tempi di Consegna Veloce:

  • Prototipazione PCB 24 ore: 2-4 layer FR4, specifiche standard
  • Prototipazione rapida 48 ore: fino a 8 layer, HDI base disponibile
  • Servizio espresso 72 ore: multistrato complesso, materiali speciali
  • Prototipazione avanzata 5-7 giorni: rigido-flessibile, alto numero di layer, materiali Rogers

Flessibilità Quantità Prototipo:

  • Volume ultra-basso: 1-5 schede per validazione iniziale del design
  • Prototipazione a basso volume: 5-20 schede per distribuzione team e test
  • Pre-produzione: 20-50 schede per validazione della produzione
  • Lotto pilota: 50-200 schede per verifica del processo produttivo

Capacità Tecnologiche:

  • Prototipazione PCB rigido standard: 2-32 layer, materiali FR4
  • Prototipazione HDI PCB: microvias trapanati a laser, tracce 2/2mil
  • Prototipazione PCB flessibile: circuiti flessibili 1-8 layer
  • Prototipazione rigido-flessibile: costruzioni ibride complesse
  • Prototipazione a nucleo metallico: base alluminio/rame per test termici
  • Prototipazione RF: materiali Rogers, Taconic, Arlon con controllo impedenza

Specifiche di Precisione:

  • Numero di layer: 2-64 layer con laminazione sequenziale
  • Larghezza/spaziatura piste: minimo 2/2mil (HDI), standard 3/3mil
  • Tecnologia via: through-hole, blind, buried, microvias
  • Materiali: gamma completa da FR4 a Rogers a ceramiche

Tecnologie di Prototipazione PCB

Processo di Produzione Rapida Prototipi PCB

La velocità richiede flussi di lavoro ottimizzati senza compromessi sulla qualità, supportati dalla nostra moderna infrastruttura di Fabbrica PCB. I nostri processi a consegna veloce mantengono gli standard produttivi.

Elaborazione Accelerata del Design:

  • Analisi DFM istantanea: controllo automatizzato entro ore dal caricamento file
  • Revisione ingegneristica: identifica potenziali problemi prima della fabbricazione
  • Controllo disponibilità materiali: conferma stock o approvvigionamento accelerato
  • Programmazione produzione: slot prioritari per ordini a consegna veloce

Fabbricazione Accelerata:

  • Ottimizzazione pannello: massimizza l'efficienza del prototipo
  • Elaborazione prioritaria: avanza attraverso le fasi produttive prima degli ordini standard
  • Monitoraggio continuo: traccia i progressi, previene ritardi
  • Verifica qualità: AOI completo, test elettrico, ispezione inclusi

Servizi di Assemblaggio Urgente:

  • Approvvigionamento componenti: procurement accelerato da distributori autorizzati
  • Assemblaggio SMT: gestisce da 01005 a grandi connettori, BGA a passo fine
  • Assemblaggio a consegna veloce: turnaround 24-48 ore con componenti in stock
  • Test inclusi: AOI, raggi X (per BGA), test funzionale disponibile

Supporto Flessibile alle Iterazioni:

  • Facili modifiche al design: accoglie revisioni tra le build di prototipi
  • Controllo versione: traccia iterazioni e modifiche del design
  • Build parallele: può eseguire multiple varianti di design simultaneamente
  • Consulenza ingegneristica: supporto tecnico per l'ottimizzazione

Il nostro approccio integrato ai Servizi PCB semplifica l'intero flusso di lavoro di prototipazione dalla revisione iniziale del design fino al test finale e alla consegna.

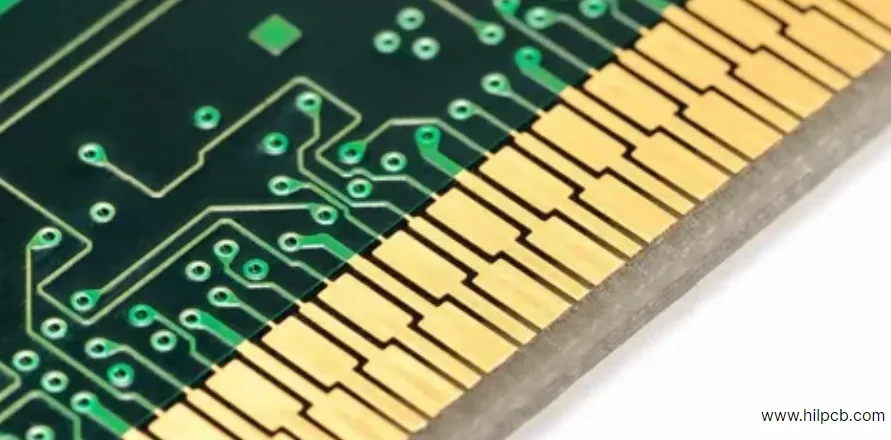

Prototipazione PCB

Tecnologie di Prototipazione Avanzate

I design complessi richiedono capacità di prototipazione avanzate oltre i servizi standard a consegna veloce, attraverso la nostra esperienza completa in Produzione PCB.

Prototipazione HDI PCB:

  • Trapanatura laser: crea microvias da 50-150µm di diametro
  • Strutture any-layer: microvias stackati/sfalsati
  • Imaging a linee fini: tracce 2/2mil con imaging diretto laser
  • Applicazioni: smartphone, wearable, dispositivi medicali miniaturizzati

Prototipazione PCB Rigido-Flessibile:

  • Laminazione sequenziale: lega sezioni rigide e flessibili
  • Multiple zone flessibili: supporta packaging 3D complesso
  • Posizionamento irrigidenti: valida il design meccanico
  • Test flessione dinamica: verifica l'affidabilità alla piegatura
  • Applicazioni: aerospaziale, impianti medicali, elettronica di consumo compatta

Prototipazione Rogers & RF PCB:

  • Opzioni materiali: RO4003C, RO4350B, RT/duroid, Taconic, Arlon
  • Controllo impedenza: tolleranza ±3Ω con verifica TDR
  • Dielettrici misti: combina Rogers e FR4 per l'ottimizzazione dei costi
  • Test RF: misurazione parametri S disponibile
  • Applicazioni: 5G, radar, satellite, sistemi RF automotive

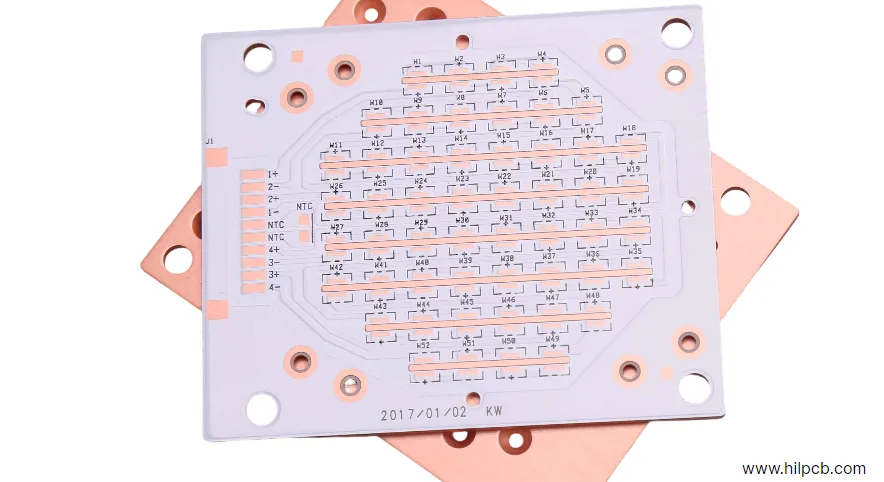

Prototipazione a Nucleo Metallico:

  • Nucleo alluminio: conducibilità termica 1-10 W/mK
  • Nucleo rame: 200-400 W/mK per massima dissipazione del calore
  • Lavorazione via termiche: valida il design del trasferimento di calore
  • Applicazioni: prototipi LED, validazione elettronica di potenza

Prototipazione PCB

Servizi di Prototipazione PCB Chiavi in Mano

Soluzione completa dai file di design agli assemblati testati accelera i cicli di sviluppo attraverso le nostre capacità complete di Azienda PCB.

Prototipazione Chiavi in Mano Completa:

  • Fabbricazione PCB: tutte le tecnologie e materiali
  • Approvvigionamento componenti: procurement da distributori autorizzati
  • Assemblaggio SMT/through-hole: posizionamento componenti completo
  • Test e programmazione: validazione funzionale, caricamento firmware
  • Punto di contatto unico: semplifica la coordinazione

Approvvigionamento Componenti per Prototipi:

  • Rete distributori autorizzati: Arrow, Avnet, Digi-Key, Mouser, TTI
  • Procurement veloce: sfrutta la disponibilità di stock per consegna rapida
  • Gestione piccole quantità: approvvigiona componenti low-MOQ per prototipi
  • Raccomandazioni alternative: suggerisce sostituti per parti non disponibili
  • Prevenzione contraffazione: catena di fornitura verificata assicura componenti autentici

Servizi di Assemblaggio & Test:

  • Assemblaggio SMT: componenti 01005 a grandi connettori, BGA pitch 0.3mm
  • Through-hole: saldatura selettiva per schede a tecnologia mista
  • Rework BGA: capacità di ispezione e rework ai raggi X
  • Test funzionale: validazione accensione, programmazione, calibrazione
  • Supporto debug: assistenza ingegneristica per prototipi non funzionanti

Prototipazione in Consignment:

  • Componenti forniti dal cliente: voi fornite i componenti, noi assembliamo
  • Gestione inventario: traccia i materiali forniti dal cliente
  • Verifica kit: assicura set di componenti completi
  • Ideale per: componenti proprietari, inventario esistente, visibilità costi

Transizione Prototipo-Produzione

La prototipazione con processi produttivi assicura una scalabilità fluida e previene sorprese attraverso la collaborazione con il nostro team di ingegneria Progettazione PCB.

Prototipazione Orientata alla Produzione:

  • Stesse attrezzature: i prototipi utilizzano utensili e processi di produzione
  • Stessi materiali: valida le prestazioni effettive dei materiali di produzione
  • Stessi test: verifica elettrica e funzionale completa
  • Dati validi: i risultati del prototipo predicono il comportamento in produzione

Supporto Validazione Design:

  • Analisi DFM: identifica problemi di produzione in anticipo
  • Ottimizzazione design: raccomanda miglioramenti per resa e costo
  • Selezione materiali: consulenza sui substrati ottimali
  • Revisione testabilità: assicura adeguato accesso per i test di produzione

Build di Pre-Produzione:

  • Lotti pilota: 50-200 schede validano i processi produttivi
  • Documentazione processi: sviluppa le istruzioni di lavoro per la produzione
  • Sviluppo utensilatura: crea fixture di test e aiuti all'assemblaggio
  • Analisi resa: identifica e risolve problemi sistematici

Pianificazione Scalabilità:

  • Prezzi volume: fornisce stime dei costi di produzione
  • Proiezioni tempi di consegna: prevede i programmi di produzione
  • Pianificazione capacità: riserva slot produttivi per il lancio
  • Catena di fornitura: stabilisce l'approvvigionamento componenti per il volume

Eccellenza nella Prototipazione HILPCB

Opzioni di Consegna Veloce:

  • Prototipazione 24 ore: 2-4 layer FR4
  • Consegna veloce 48 ore: fino a 8 layer, HDI base
  • Express 72 ore: multistrato complesso, materiali speciali
  • Avanzata 5-7 giorni: rigido-flessibile, alto numero di layer

Gamma Tecnologica Completa:

  • 2-64 layer, tracce 2/2mil, microvias
  • HDI, rigido-flessibile, Rogers, nucleo metallico, ceramiche
  • Tutti i finiture superficiali: ENIG, argento immersion, OSP, HASL
  • Processi di qualità produttiva per test validi

Flessibilità Basso MOQ:

  • 1-50 schede per la prototipazione
  • Nessun costo di setup per processi standard
  • Iterazioni di design facili
  • Build varianti parallele disponibili

Servizi Integrati:

  • Prototipazione chiavi in mano: fabbricazione + approvvigionamento + assemblaggio
  • Procurement componenti da distributori autorizzati
  • Test: AOI, raggi X, elettrico, funzionale
  • Supporto ingegneristico: DFM, ottimizzazione design, assistenza debug

Transizione di Produzione Senza Soluzione di Continuità:

  • Stessi processi della produzione
  • Stime prezzi volume
  • Pianificazione e programmazione capacità
  • Istituzione catena di fornitura

Dalla validazione del concept alla pre-produzione, HILPCB fornisce una prototipazione PCB veloce con processi di qualità produttiva, consentendo decisioni di design confidenti e una scalabilità fluida verso la produzione in volume. Le nostre Soluzioni PCB complete assicurano che le schede prototipo rappresentino accuratamente le prestazioni di produzione.

Inizia il Tuo Progetto PCB

Domande Frequenti

D1: Qual è il tempo di consegna più veloce disponibile per la prototipazione PCB? Servizio 24 ore per schede FR4 2-4 layer con specifiche standard. 48 ore per fino a 8 layer o HDI base. 72 ore per multistrato complesso. La consegna veloce costa un premio del 50-150% rispetto al servizio standard di 5-7 giorni.

D2: Qual è la quantità minima d'ordine per la prototipazione PCB? Minimo 1 scheda per la maggior parte delle tecnologie. Quantità tipiche di prototipazione: 5-10 schede per test e distribuzione team, 20-50 schede per validazione pre-produzione. Nessun costo di setup per processi standard.

D3: I prototipi possono utilizzare gli stessi processi e materiali della produzione? Sì, i prototipi utilizzano attrezzature e processi di produzione per risultati di test validi. Stessi materiali, stessi standard di qualità, stessi test. Ciò assicura che le prestazioni del prototipo predicano il comportamento in produzione e consentono una scalabilità fluida.
