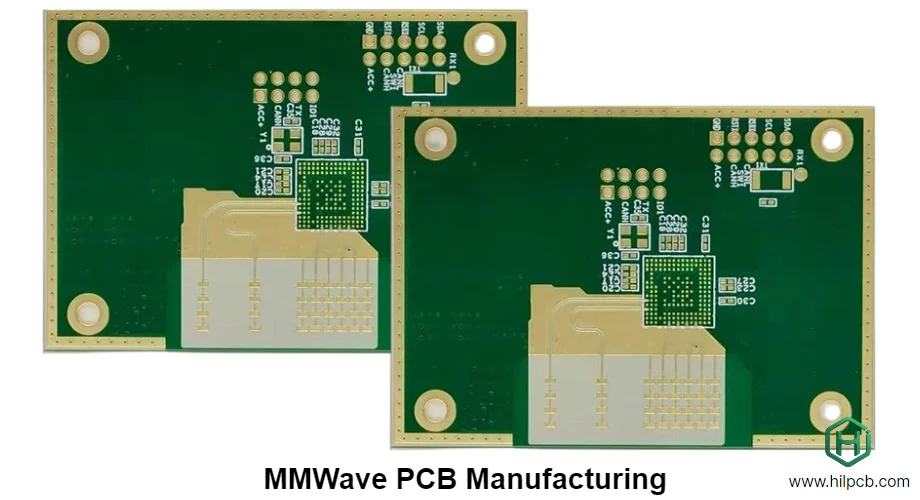

Производство MMWave PCB – Высокочастотные и 5G PCB решения

С развитием технологии беспроводной связи, MMWave PCB (миллиметровые PCB) стали основой для высокоскоростных приложений, таких как 5G, автомобильный радар и спутниковая связь. В HILPCB мы предлагаем экспертные услуги по производству MMWave PCB, предназначенные для удовлетворения конкретных требований этих высокочастотных систем.

Наши услуги охватывают каждый шаг от проектирования до серийного производства, гарантируя, что ваша PCB работает безупречно на частотах от 30 ГГц до 77 ГГц. В этой статье мы рассмотрим ключевые аспекты проектирования и производства MMWave PCB, от выбора материалов до теплового управления, и предоставим решения для общих проблем.

Получить расценку на MMWave PCB

Ключевые факторы в производстве MMWave PCB

MMWave PCB представляют уникальные проблемы из-за высоких частот. Успешное производство MMWave PCB требует точности в проектировании, выборе материалов и изготовлении, чтобы гарантировать, что производительность не нарушается.

1. Выбор материалов для MMWave PCB

Выбор правильного материала имеет решающее значение для производительности MMWave PCB, поскольку он непосредственно влияет на целостность сигнала, потери и общую эффективность системы.

Высокопроизводительные материалы, такие как RO4003C и RO5880, идеальны для частот выше 30 ГГц, обеспечивая низкопотерьную передачу и стабильность.
Субстраты на основе PTFE обеспечивают наименьшие потери для высокочастотных приложений, делая их подходящими для 5G и других передовых беспроводных технологий.

Решение: Для систем 5G и высокочастотных систем выбирайте низкопотерьные материалы, такие как RO4003C для частот до 40 ГГц и RO5880 для частот выше 20 ГГц. Это минимизирует ухудшение сигнала и обеспечивает надежную связь.

2. Соображения по проектированию компоновки MMWave PCB

Эффективное проектирование компоновки является ключевым для минимизации потерь, помех и отражения сигнала в MMWave цепях. На высоких частотах даже незначительные несовершенства могут вызвать серьезные проблемы с производительностью.

Согласование импеданса: Обеспечьте постоянный импеданс 50 Ом по всей PCB, чтобы минимизировать отражение и обеспечить максимальную передачу мощности.
Оптимизация ширины дорожки: Более широкие дорожки могут помочь компенсировать вариации материалов и производства, снижая сопротивление и потери.
Минимизация переходных отверстий: Уменьшите количество переходных отверстий, чтобы минимизировать потери сигнала и отражения.

Решение: Внедрите технологию HDI (High-Density Interconnect) для критических RF дорожек и оптимизируйте ширину дорожки и вес меди для контроля импеданса.

3. Прецизионное изготовление для MMWave PCB

Изготовление MMWave PCB требует передовых методов для поддержания точности на высоких частотах. Точность в лазерной прямой визуализации (LDI), технологии микропереходных отверстий и управляемой импедансной маршрутизации критична для обеспечения ненарушенной производительности.

Лазерная прямая визуализация (LDI) позволяет точное определение дорожек, необходимое для высокочастотных проектов.
Технология микропереходных отверстий помогает уменьшить потери в переходных отверстиях, что важно в высокоскоростных проектах.

Решение: Используйте лазерную прямую визуализацию для точных ширины дорожек и технологию микропереходных отверстий, чтобы уменьшить потери в переходных отверстиях и обеспечить эффективную передачу сигнала на высоких частотах.

4. Тепловое управление для MMWave PCB

Тепловое управление жизненно важно в высокомощных MMWave приложениях, особенно для систем, таких как базовые станции 5G и автомобильный радар. Без надлежащего отвода тепла производительность может ухудшиться, приводя к отказам в критических системах.

Толстая медь: Используйте PCB с толстой медью, чтобы помочь рассеивать тепло и обеспечить, чтобы высокомощные компоненты оставались холодными.
Массивы тепловых переходных отверстий: Создавайте массивы тепловых переходных отверстий под силовыми компонентами для передачи тепла на обратную сторону PCB.
Материалы с высокой теплопроводностью: Выбирайте материалы с высокой теплопроводностью для обеспечения эффективного распределения тепла.

Решение: Внедрите PCB с толстой медью и массивы тепловых переходных отверстий для эффективного управления теплом, обеспечивая долгосрочную производительность в высокомощных MMWave приложениях.

5. Тестирование и обеспечение качества для MMWave PCB

Строгое тестирование необходимо для проверки, что ваши MMWave PCB соответствуют требуемым стандартам производительности.

TDR (Time Domain Reflectometry): Для измерения импеданса и обнаружения неоднородностей.
Тестирование в RF камере: Для проверки RF производительности и обеспечения соответствия PCB отраслевым стандартам.
Тестирование непрерывности и изоляции: Чтобы убедиться, что нет неисправностей в электрических соединениях.

Решение: Мы проводим тщательное TDR тестирование и валидацию в RF камере, чтобы гарантировать, что каждая MMWave PCB соответствует строгим требованиям производительности.

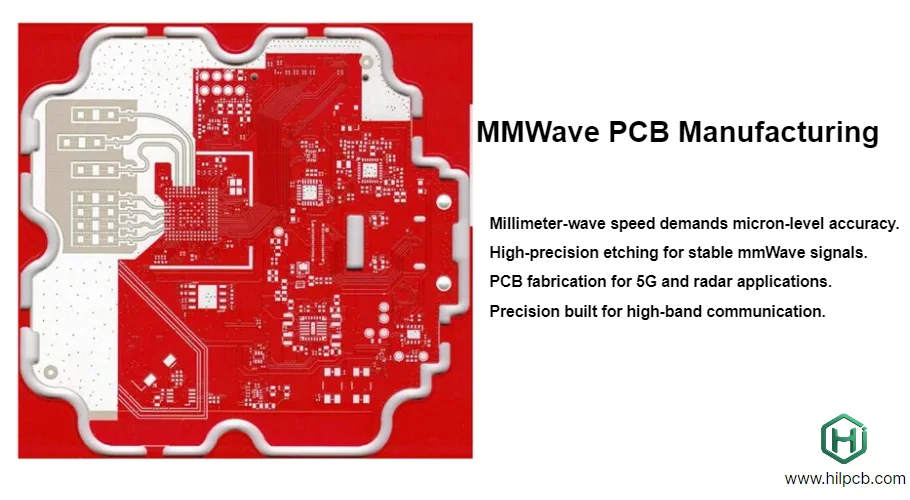

Производство MMWave PCB

Ускорение выхода на рынок для проектов MMWave PCB

В сегодняшнем конкурентном рынке быстрое выведение вашего продукта на рынок критически важно. Наш оптимизированный процесс производства MMWave PCB сокращает сроки поставки без компромиссов в качестве.

Упрощенный рабочий процесс для более быстрого выполнения

Быстрое прототипирование: Быстрое производство функциональных MMWave PCB для тестирования и валидации.
Интегрированные обзоры DFM (Design for Manufacturability): Выявление потенциальных проблем до производства, сокращение циклов перепроектирования.
Высокообъемная SMT сборка: Масштабируемое производство с последовательным контролем качества.

Решение: Наш интегрированный рабочий процесс позволяет нам эффективно переходить от прототипирования к серийному производству, обеспечивая более быстрый выход на рынок для ваших продуктов MMWave PCB.

Гибкость для удовлетворения рыночных требований

Мы помогаем вам быстро реагировать на меняющиеся рыночные потребности:

Запуск продуктов в sync с ключевыми отраслевыми событиями.
Быстрая адаптация проектов к развивающимся технологиям, таким как последние разработки 5G.
Итерация проектов с быстрыми циклами прототипирования, обеспечивая непрерывное улучшение.

Пользовательские решения MMWave PCB для высокочастотных приложений

MMWave PCB необходимы для различных высокочастотных приложений, including 5G, автомобильный радар, спутниковая связь и беспроводная передача данных. Каждое приложение имеет уникальные требования к проектированию, материалам и производительности.

Пользовательские решения для 5G и высокоскоростных приложений

Высокоскоростные пути данных с низкопотерьными материалами, такими как RO4003C, для систем обратной связи 5G.
Микроволновые радиолокационные системы, использующие RO5880 для минимальных потерь и максимальной надежности.

Решение: Мы предоставляем индивидуальные решения MMWave PCB для удовлетворения конкретных потребностей каждого приложения, обеспечивая оптимальную производительность даже в самых требовательных средах.

Получить расценку на производство MMWave PCB

End-to-End решения для успеха MMWave PCB

В HILPCB мы предлагаем end-to-end услуги по производству MMWave PCB, охватывающие все от проектирования до финального тестирования. Наши решения гарантируют, что ваши MMWave PCB соответствуют высочайшим стандартам производительности для приложений, таких как 5G, автомобильный радар и системы спутниковой связи.

Наши комплексные услуги включают:

Design for Manufacturability (DFM): Мы оптимизируем ваш дизайн для эффективности производства, сокращая задержки и затраты на перепроектирование.
Производство и сборка: Мы используем HDI, лазерную прямую визуализацию (LDI) и технологию микропереходных отверстий для прецизионного изготовления. Наши возможности SMT и through-hole сборки обеспечивают оптимальную производительность для высокочастотных приложений.
Комплексное тестирование: Мы предоставляем TDR, тестирование в RF камере и проверку непрерывности, чтобы гарантировать, что каждая PCB соответствует отраслевым стандартам и надежно работает.

Предлагая все эти услуги под одной крышей, мы гарантируем, что ваши MMWave PCB производятся с превосходным качеством и скоростью, готовые для высокопроизводительных систем.

Почему выбирают HILPCB для производства MMWave PCB?

End-to-End контроль: Мы управляем каждой частью процесса, от проектирования и закупки материалов до производства, сборки и тестирования.
Широкий ассортимент материалов: Мы предлагаем материалы Rogers, PTFE, Teflon, керамику, толстую медь, FR4 (High Tg), алюминиевые и гибкие материалы для удовлетворения ваших конкретных потребностей приложения.
Прецизионное производство: Наши технологии HDI и толстой меди гарантируют, что ваша MMWave PCB удовлетворяет высокочастотным требованиям.
Пользовательские решения: Индивидуальные проекты для 5G, радара и других высокочастотных приложений.
Быстрое выполнение: Быстрое прототипирование и высокообъемное производство обеспечивают быструю доставку без компромиссов в качестве.
Глобальная доставка: Мы предлагаем worldwide доставку, чтобы ваши MMWave PCB были доставлены быстро и безопасно.
