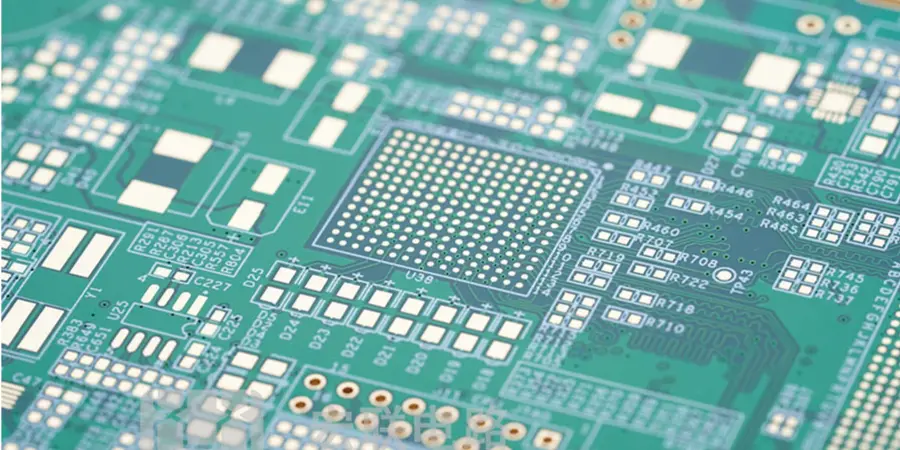

Многослойные печатные платы составляют основу каждой высокопроизводительной электронной системы на рынке — 5G-радио, электромобили, хирургические роботы, AI-ускорители и многое другое. Размещая медные слои вокруг стратегических земляных и силовых плоскостей, разработчики достигают высокой плотности трассировки, сверхчистых сигнальных путей и компактных форм-факторов, которые одно- или двусторонние платы просто не могут обеспечить. Сотрудничество с китайским заводом, сочетающим быстрые сроки изготовления с качеством уровня IPC, сокращает циклы разработки и обеспечивает конкурентоспособную себестоимость.
1 | Почему многослойные платы превосходят традиционные
Даже базовые устройства теперь оснащаются Wi-Fi 6E, Bluetooth 5.3 и USB4, достигая скоростей передачи данных свыше 20 Гбит/с. Такая пропускная способность невозможна без контроля импеданса и опорных плоскостей.
- Высокая плотность трассировки — до 10× больше сигнальных линий в том же форм-факторе за счет распределения по слоям.
- Превосходная целостность сигнала — дифференциальные пары с согласованной длиной и выделенными земляными плоскостями обеспечивают четкие глазковые диаграммы на частоте 28 ГГц.
- Встроенная защита от EMI — внутренние медные слои действуют как клетки Фарадея, снижая излучаемые помехи на 15 дБ по сравнению с внешними экранами.
- Компактность и легкость — четыре слоя часто уменьшают площадь платы на 40% и вес на 30% по сравнению с двухслойными платами и перемычками.
- Надежность — меньше межплатных соединений означает меньше отказов из-за вибрации; переходные отверстия в контактных площадках снижают нагрузку на BGA.
Ключевые показатели
| Показатель | Многослойная плата | Двухслойная плата |
|---|---|---|
| Макс. скорость | 56 Гбит/с (PAM4) | < 5 Гбит/с |
| Типовой размер | 60 × 40 мм (8 слоев) | 100 × 70 мм |
| Запас по EMI | CISPR 25 Класс 5 | Требуются экраны |
| Среднее время на отказ | 1,8 млн часов (IPC Class 3) | 0,9 млн часов |
Эти преимущества делают многослойные платы стандартом для критически важных решений — от авионики, работающей при -55 °C ↔ +125 °C, до носимых дефибрилляторов, где нельзя терять пакеты данных при передаче по Bluetooth.
2 | Наш быстрый и масштабируемый производственный процесс
Скорость бессмысленна без стабильного качества. Поэтому мы используем интегрированный процесс, сокращающий сроки прототипирования и производства при строгом контроле параметров.
a. Ранний DFM и моделирование стека Мы импортируем ваши Gerber-файлы или нативные проекты Altium/Allegro, проверяем импеданс, анализируем баланс меди и рекомендуем стратегии размещения переходных отверстий (слепые, глухие, микропереходы) до начала производства первой панели.
b. Параллельное вакуумное ламинирование
Четыре гидравлических пресса работают параллельно; каждый цикл использует калиброванные профили давления и температурный контроль в реальном времени (±1,5 °C) для устранения пустот в смоле. Стандартные 6-слойные прототипы изготавливаются за 5 дней; 12-слойные HDI — за 7–8 дней.
c. Гибридная система сверления
Механические шпиндели обрабатывают сквозные отверстия до 0,15 мм; УФ-лазеры создают микропереходы 60 мкм; CO₂-лазеры удаляют остатки для высокоскоростных цепей. Общая позиционная точность: ±25 мкм на панели 510 × 460 мм.
d. 100 % контроль и тестирование
AOI внутренних слоев, AOI паяльной маски, летающие щупы (малые объемы) или игольчатые стенды (массовое производство) для электрических испытаний. Контрольные образцы подтверждают импеданс: 50 Ом ± 10 % (однопроводной) / 100 Ом ± 7 % (дифференциальный).
e. Комплектация и SMT-монтаж
Локальные SMT-линии устанавливают компоненты 01005 и BGA с шагом 0,3 мм в азотной среде. Готовые узлы проверяются рентгеном на пустоты BGA и проходят 4-часовой термоциклический тест перед упаковкой.
Благодаря доступу к компонентной экосистеме Шэньчжэня, мы сокращаем цикл "прототип → пилот → серия" на 40 % по сравнению с офшорными поставщиками.
3 | Материалы и структура слоев — идеально с первого раза
Неверный выбор материала может нарушить работу канала 28 Гбит/с или вызвать отказ из-за стеклования в автомобильном ECU. Мы храним и моделируем материалы топ-уровня:
| Семейство материалов | Dk @ 1 ГГц | Тангенс потерь | Tg (°C) | Применение |
|---|---|---|---|---|
| FR-4 Стандартный | 4.5 | 0.020 | 135 | Потребительский IoT, бюджетные EMS |
| FR-4 Высокотемпературный | 4.2 | 0.018 | 175 | Промышленные приводы, автомобильные MCU |
| FR-4 С низкими потерями | 3.8 | 0.009 | 185 | Коммутаторы 10 GbE, платы DDR5 |
| PTFE / Rogers | 3.2 | 0.002 | 245 | 5G ммВолновые радио, спутниковые LNB |
| Металлооснова FR-4 | 5.2 | 0.025 | 130 | LED-освещение, мощные VRM |
Лучшие практики проектирования
- Внешние слои — высокоскоростные → минимизация длины переходов, возможность перемонтажа.
- Средние слои — сплошные плоскости → низкоиндуктивные возвратные пути и снижение падения напряжения.
- Внутренние слои — разводка сигналов → защита аналоговых трасс от помех.
- Переходы в площадках для BGA с плотностью > 1000 выводов; медные крышки и выравнивание обеспечивают плоскостность для шага 0,25 мм.
Наш портал RFQ позволяет загрузить требования к слоям; встроенные калькуляторы мгновенно показывают импеданс и потери — без лишних переписок.
4 | Отраслевые кейсы
Телеком и 5G-инфраструктура
14-слойная гибридная плата PTFE/материал с низкими потерями обеспечила потери менее 0,12 дБ/дюйм для 39 ГГц фазированной антенной решетки; 300 предсерийных образцов доставлены европейскому OEM за 10 дней.
Автомобильные ADAS и силовые системы электромобилей
Для поставщика уровня Tier-1 мы разработали 8-слойную плату с медным покрытием 2 oz, заполнением переходных отверстий и селективным обратным сверлением, соответствующую стандарту AEC-Q100 и выдерживающую температурные циклы от –40 °C до +140 °C (500 циклов).
Медицинская диагностика
Гибко-жесткая 6-слойная печатная плата с биосовместимым покрытием прошла испытания на расстояние утечки по IEC 60601-1 и 1000 циклов автоклавирования для интраоперационного зонда визуализации.
Периферийный ИИ и дата-центры
Наша 12-слойная HDI-плата интегрирует PCIe Gen 5, DDR5 5600 и зоны VRM на 90 А с использованием встроенных медных вставок, обеспечивая тепловое сопротивление 0,4 °C/Вт — на 30 % холоднее, чем у конкурентов.
Заключение
Сборка многослойных печатных плат больше не является роскошью; это ключевая технология для любых продуктов, которые должны быть меньше, быстрее, холоднее и надежнее своих предшественников. Сочетая оперативность китайского производства, сертифицированные по IPC процессы и строгий подход к материаловедению, мы помогаем инженерам перейти от концепции к серийному производству в рекордные сроки.
Готовы ускорить разработку вашего следующего проекта? Загрузите файлы Gerber или ECAD, и наша инженерная команда предоставит полный отчет DFM (обычно в течение 24 часов) вместе с конкурентоспособным предложением, включающим изготовление, сборку и комплексные поставки компонентов.
Часто задаваемые вопросы
Когда разработчику стоит выбирать многослойную PCB вместо двухслойной платы?
Многослойная плата обычно оправдана, когда изделию одновременно нужны высокая плотность трассировки, быстрые сигналы, низкий уровень помех и компактные размеры. В таких областях, как высокоскоростная связь, ADAS, медицинская визуализация и edge AI, двухслойная плата очень быстро упирается в ограничения по layout, EMI и теплоотводу.
Как определить правильное количество слоев для multilayer PCB?
Большее число слоев не означает автоматически лучший результат. Решение должно исходить из скоростей интерфейсов, числа шин питания, плотности корпусов, требований по импедансу и механических ограничений, причем stackup, опорные плоскости и стратегия via желательно проверять заранее, а не после того, как разводка уже зашла в тупик.
Насколько отличаются сроки между прототипом и серийным производством многослойных PCB?
Стандартный шестислойный прототип часто можно изготовить за несколько дней, тогда как более сложная двенадцатислойная HDI-плата потребует большего срока. Реальный график зависит не только от количества слоев, но и от материалов, blind/buried via, backdrill, проверки импеданса и того, входит ли в заказ сборка.
Какую информацию заказчику нужно подготовить перед размещением заказа на multilayer PCB?
Как минимум нужны полные Gerber-файлы или исходные CAD-данные, ожидания по stackup, целевые значения импеданса, требования к финишному покрытию, параметры тестирования и сведения о критичных компонентах. Если в проекте есть высокоскоростные каналы, BGA fanout или специальные материалы, нужно также описать прикладной контекст, чтобы риски можно было закрыть еще на этапе DFM.
