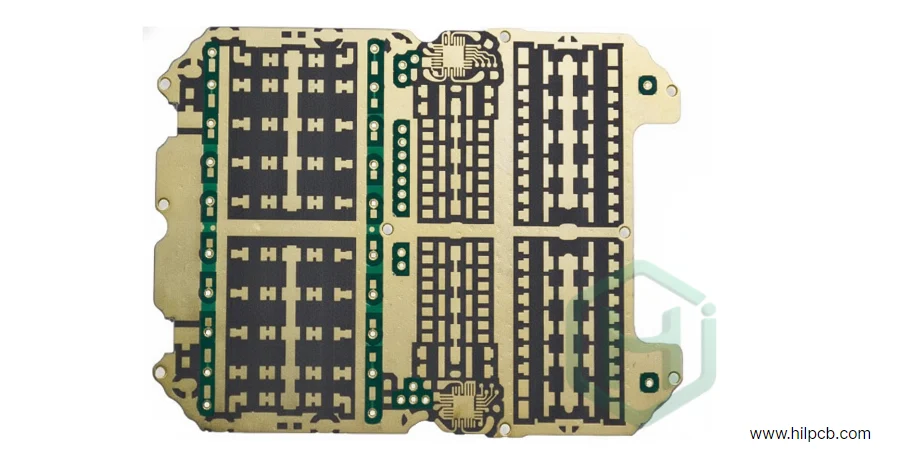

В мире высокочастотной электроники целостность сигнала - это всё. Для RF, микроволновых и 5G систем, где важна каждая сотая децибела, платы PTFE являются бесспорным краеугольным камнем. В HILPCB мы специализируемся на производстве и сборке высокопроизводительных плат PTFE, обеспечивая постоянный импеданс, минимальное затухание сигнала и точную стабильность размеров от прототипа до серийного производства.
- Почему выбирают PTFE для высокочастотных схем?
- Ключевые электрические свойства, определяющие производительность PTFE
- Где используются платы PTFE? Ключевые RF и микроволновые применения
- Освоение производства PTFE: Как мы преодолеваем ключевые производственные трудности
- Критические рекомендации по проектированию высокопроизводительных PCB на PTFE
- Обеспечение производительности: Наш строгий протокол испытаний и контроля качества
Почему выбирают PTFE для высокочастотных схем? {#why-choose-ptfe}

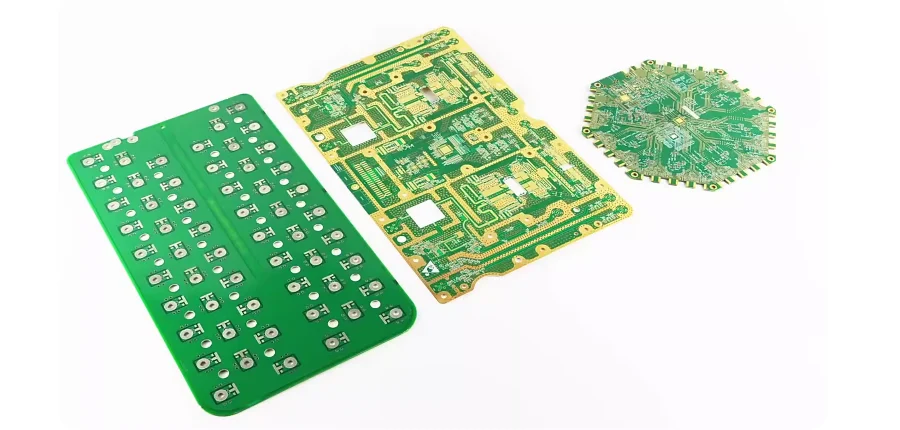

Плата PTFE - это печатная плата, построенная на основе высокопроизводительного фторполимера, известного своей исключительной стабильностью на высоких частотах. В отличие от стандартных материалов на эпоксидной основе, таких как FR-4, PTFE предлагает сверхнизкую и remarkably стабильную диэлектрическую проницаемость, обычно в диапазоне от 2,0 до 2,6. Эта стабильность сохраняется в широком диапазоне частот и рабочих температур, что абсолютно необходимо для сохранения целостности сигнала в чувствительных микроволновых схемах.
Для улучшения механических свойств PTFE часто армируют тканым стеклом или керамическими наполнителями. Это создает robustную подложку, сочетающую электрическую чистоту PTFE с физической долговечностью, необходимой для реальных применений.
Ключевые электрические свойства, определяющие производительность PTFE {#electrical-properties}
Превосходство PTFE для высокочастотных применений определяется этими критическими свойствами материала:
| Свойство | Типичный диапазон | Значение для вашей схемы |
|---|---|---|
| Дэлектрическая проницаемость | 2.0 - 2.6 | Низкое и стабильное значение Dk обеспечивает более быструю распространение сигнала и облегчает достижение точного контроля импеданса. |
| Тангенс угла потерь | 0.0009 - 0.002 | Это сверхнизкое значение означает минимальную потерю энергии сигнала в виде тепла, обеспечивая максимальную мощность сигнала в точке назначения. |
| Теплопроводность | 0.25 - 0.6 W/m·K | Помогает рассеивать тепло от активных компонентов, повышая надежность системы. |
| Влагопоглощение | <0.02% | Практически невосприимчив к влажности, обеспечивает стабильность диэлектрических свойств в любой среде. |
| КТР по оси Z | 120-250 ppm/°C | Контролируется наполнителями для повышения долгосрочной надежности металлизированных сквозных отверстий. |
Где используются платы PTFE? Ключевые RF и микроволновые применения {#applications}
Платы PTFE незаменимы в системах, где точность сигнала, стабильность фазы и минимальные потери не подлежат обсуждению. Ключевые применения включают:
- Базовые станции 5G и антенные модули
- Автомобильные радарные системы
- Спутниковые и аэрокосмические коммуникационные полезные нагрузки
- Малошумящие усилители и RF фильтры
- Высокоточное испытательное и измерительное оборудование
Дальнейшее чтение по смежным темам включает наши руководства по высокочастотным PCB PTFE и спутниковым PCB PTFE.

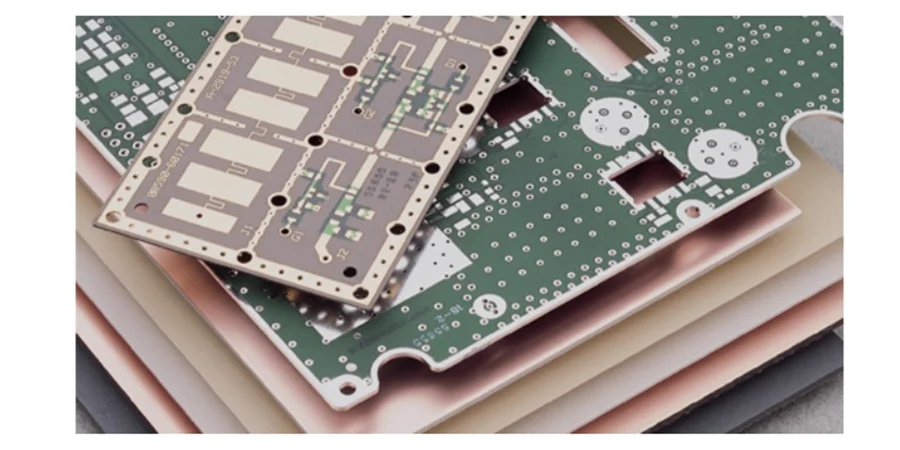

Освоение производства PTFE: Как мы преодолеваем ключевые производственные трудности {#mastering-fabrication}
Те самые свойства, которые делают PTFE электрически превосходным, также делают его печально известным сложным в производстве. В HILPCB мы усовершенствовали наши процессы, чтобы превратить эти проблемы в надежную продукцию с высоким выходом.
Проблема 1: Плохая адгезия меди
Проблема: PTFE химически инертен с очень низкой поверхностной энергией - это тот же материал, что используется в антипригарных покрытиях. Это делает достижение прочной, надежной связи с медной фольгой чрезвычайно трудным. Наше решение: Мы применяем специализированный процесс подготовки поверхности. Используя плазменную активацию или химическое травление нафталидом натрия, мы модифицируем молекулярную структуру поверхности PTFE, создавая активные сайты связывания. Это позволяет создать прочную химическую связь с медью, обеспечивая отличную прочность на отслаивание, выдерживающую термические и механические нагрузки.
Проблема 2: Обработка мягкого материала
Проблема: PTFE - мягкий материал. При сверлении он может легко деформироваться, приводя к заусенцам, размазыванию и расслоению. Это compromises качество металлизированного сквозного отверстия. Наше решение: Мы используем пользовательские параметры сверления с исключительно острыми сверлами с алмазным покрытием для обеспечения чистого реза. Для микропереходных отверстий и конструкций высокой плотности мы используем лазерное сверление, которое удаляет материал сфокусированной энергией, создавая идеально чистое и точное отверстие, обеспечивающую идеальную поверхность для металлизации.
Проблема 3: Высокий коэффициент теплового расширения
Проблема: Чистый PTFE расширяется и сжимается при изменении температуры гораздо сильнее, чем медь. В многослойной плате это несоответствие КТР создает огромную нагрузку на металлизированные переходные отверстия, потенциально приводя к трещинам и отказам соединений со временем. Наше решение: Мы управляем этим двумя способами. Во-первых, наш процесс ламинации использует тщательно контролируемые температурные rampы и давления в вакуумном прессе для минимизации внутренних напряжений. Во-вторых, мы работаем с клиентами на этапе проектирования RF PCB, чтобы рекомендовать керамически наполненные материалы PTFE. Эти наполнители значительно снижают КТР, приближая его к меди и обеспечивая выдающуюся долгосрочную надежность.
Проблема 4: Металлизация сквозных отверстий
Проблема: Даже после обработки скользкая природа стенки отверстия PTFE может затруднить равномерное прилипание начального seed-слоя химической меди, что может compromettre окончательный гальванический медный слой. Наше решение: Мы используем proprietary химию и процесс химического осаждения меди, оптимизированные specifically для PTFE. Это обеспечивает плотный, равномерный seed-слой. Во время гальванизации мы точно контролируем плотность тока и химию раствора, чтобы гарантировать гладкий, равномерный медный barrel в переходном отверстии, свободный от дефектов.
Критические рекомендации по проектированию высокопроизводительных PCB на PTFE {#design-guidelines}
Проектирование высокочастотной PCB на основе PTFE требует точного контроля каждого электрического и механического параметра. Небольшие вариации в геометрии или материалах могут значительно повлиять на фазу сигнала, импеданс и потери. Ниже приведены критические рекомендации для обеспечения оптимальной производительности, технологичности и долгосрочной надежности.
1. Контроль импеданса и целостность сигнала
- Геометрия дорожки: Ширина, толщина и расстояние между сигнальными дорожками должны быть строго контролируемы. Отклонение даже на ±0,05 мм может изменить импеданс за допустимые пределы.
- Толщина диэлектрика: Поддерживайте uniform толщину диэлектрика across слоев. Вариации толщины core или prepreg вызывают разрывы импеданса.
- Шероховатость поверхности меди: Выбирайте катаную отожженную медь или медь с низким профилем для высокочастотных слоев. Гладкие медные поверхности minimize потери в проводнике и улучшают стабильность фазы сигнала.
- Проектирование на основе моделей: Используйте 2D field solver или EM-моделирование для моделирования импеданса в реальных условиях stack-up и металлизации.
- Опорные плоскости: Обеспечьте continuous пути возврата тока под высокоскоростными или RF дорожками. Зазоры или щели в заземляющих плоскостях следует strictly избегать, чтобы предотвратить преобразование моды и EMI.
2. Стратегии гибридного stack-up
- Баланс стоимости и производительности: Полностью PTFE платы предлагают лучшую производительность, но по более высокой цене. Гибридная структура - PTFE для RF слоев и FR-4 или углеводородно-керамические материалы для низкочастотных или цифровых слоев - часто является оптимальной.
- Согласование теплового расширения: При смешивании материалов выбирайте prepreg с совместимыми коэффициентами теплового расширения, чтобы предотвратить расслоение или растрескивание переходных отверстий во время термических циклов.
- Процесс ламинации: Гибридные платы требуют тщательного контроля последовательности ламинации, давления и температуры. Всегда консультируйтесь с техническим паспортом производителя материала для profiles ламинации, специфичных для композитов на основе PTFE.
3. Проектирование переходных отверстий и переходов
- Пеньки переходных отверстий: Избегайте или back-сверлите пеньки на высокочастотных линиях передачи, чтобы minimize отражение сигнала.
- Металлизация переходных отверстий: Обеспечьте достаточную толщину меди и равномерную металлизацию, поскольку низкая адгезия PTFE может challenge надежность переходных отверстий.
- Переход отверстие-дорожка: Сужение перехода pad-дорожка или использование оптимизации зазора anti-pad для минимизации разрывов импеданса.
- Заземленные переходные отверстия: Реализуйте fences из переходных отверстий или stitching вдоль RF дорожек для контролируемого импеданса и EMI экранирования.
4. Выбор медной фольги и проводников
- Выбор типа: Для частот выше 10 ГГц используйте медь с очень низким профилем или катаную отожженную медь, чтобы уменьшить потери на внос.
- Толщина: Типичные значения: ½ oz или 1 oz. Более толстая медь увеличивает потери в проводнике и влияет на контроль импеданса.
- Соображения по металлизации: Поддерживайте uniform металлизацию в областях с высокой плотностью, чтобы избежать несоответствия импеданса между металлизированными и неметаллизированными областями.
5. Поверхностные покрытия для совместимости с RF
- Предпочтительные покрытия:
- ENIG: Стабильно и паяемо; добавляет минимальную шероховатость поверхности, подходит для большинства RF схем.
- ENEPIG: Обеспечивает превосходную способность к wire bonding и стойкость к окислению.
- Иммерсионное серебро: Отличная проводимость и плоскостность; идеально для высокочастотных линий, но требует осторожного обращения для предотвращения потускнения.
- Избегайте HASL: Выравнивание горячим воздухом создает неравномерный topography поверхности и переменную толщину, что нарушает контроль импеданса.
6. Заземление, экранирование и практики компоновки
- Целостность заземляющей плоскости: Используйте сплошные, uninterrupted плоскости для обратных токов. Сшивайте земли с помощью переходных отверстий вокруг сигнальных путей, чтобы предотвратить излучение и перекрестные помехи.
- Размещение компонентов: Размещайте чувствительные RF компоненты близко к разъемам и minimize длину дорожки. Держите силовые цепи изолированными от сигнальных путей.
- Изгибы дорожек: Используйте плавные кривые или скосные изгибы вместо резких углов 90°, чтобы уменьшить отражение сигнала.
7. Тепловой менеджмент
- Теплопроводность материала: PTFE имеет низкую теплопроводность. По возможности используйте тепловые переходные отверстия, медные плоскости или встроенные металлические сердечники для рассеивания тепла.
- Расстояние между компонентами: Поддерживайте адекватное расстояние вокруг усилителей мощности или генераторов, чтобы предотвратить локальный нагрев и расстройку.
8. Обращение с материалом и совместимость процессов
- Сверление и фрезерование: PTFE мягкий и эластичный; используйте острые, алмазно- coated инструменты и оптимизированные скорости подачи, чтобы избежать заусенцев и размазывания.
- Подготовка поверхности: Химическое травление или плазменная обработка перед меднением улучшает адгезию.
- Условия хранения: PTFE почти не поглощает влагу, но гибридные материалы могут - храните и предварительно прокаливайте перед ламинацией или пайкой оплавлением.
Следование этим рекомендациям гарантирует, что ваши платы PTFE достигнут постоянного импеданса, низких потерь и долгосрочной надежности даже на миллиметровых волнах. В сочетании с тщательным моделированием, контролируемым производством и прецизионной сборкой они формируют основу передовых RF и микроволновых систем.
Обеспечение производительности: Наш строгий протокол испытаний и контроля качества {#quality-assurance}
Чтобы гарантировать, что каждая плата PTFE соответствует своим эксплуатационным характеристикам, HILPCB внедряет многоуровневый протокол испытаний:
- Автоматическая оптическая инспекция: Проверяет геометрию дорожек и точность совмещения.
- Испытания на импеданс и S-параметры: Мы используем анализатор цепей для подтверждения характеристик линии передачи и целостности сигнала.
- Микросекционный анализ: Мы физически cross-sectionируем тестовые couponы для оценки качества металлизации и межслойной адгезии.
- Термоциклирование: Моделирует реальные рабочие условия для проверки надежности для требовательных аэрокосмических и автомобильных применений.
Этот rigorous подход является central для нашего процесса производства PCB из PTFE, обеспечивая вас продуктом, которому можно доверять.
