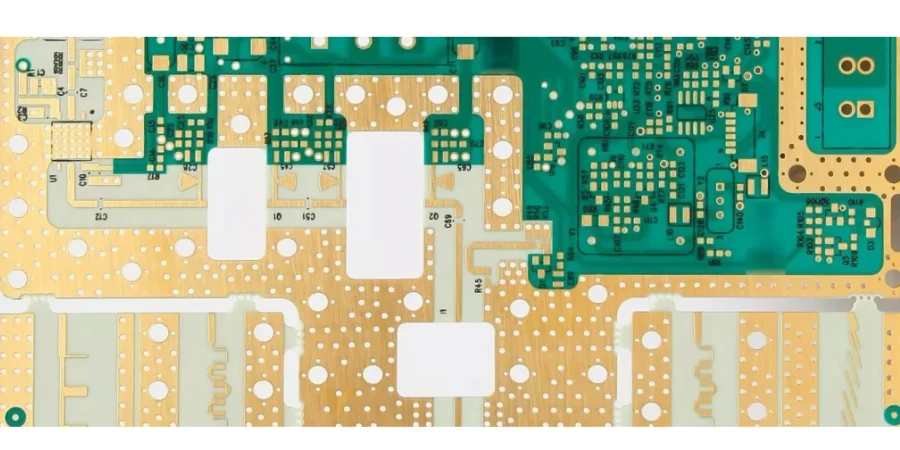

Ищете надежного партнера по производству PTFE PCB? Мы специализируемся на производстве высокочастотных печатных плат с использованием передовых PTFE-материалов от ведущих поставщиков, таких как Rogers, Taconic, Arlon и Isola. Благодаря многолетнему опыту и точным технологическим процессам мы производим низкопотеристые, высокостабильные платы, разработанные для RF, микроволновых и миллиметровых применений — точно в срок и в соответствии со спецификациями.

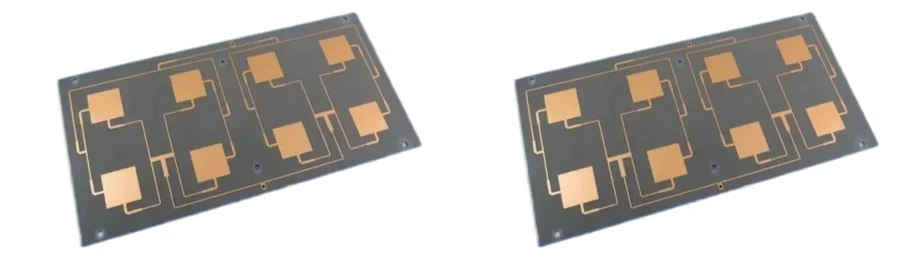

Услуги по производству PTFE PCB
PTFE (политетрафторэтиленовые) ламинаты представляют собой золотой стандарт для высокочастотных печатных плат, требующих сверхнизких потерь и стабильных электрических свойств. Мы обрабатываем все основные PTFE-материалы, включая чистый PTFE, керамиконаполненный PTFE и стеклоусиленные PTFE-композиты от ведущих поставщиков, таких как Rogers, Taconic, Arlon и Isola. Наш опыт охватывает серии Rogers RT/duroid (5870, 5880, 6002), Taconic RF и TLY, Arlon DiClad и CuClad, обеспечивая стабильные результаты с диэлектрическими постоянными от 2,1 до 10,2 и коэффициентами потерь до 0,0009.
Уникальные свойства PTFE — включая низкую диэлектрическую проницаемость, минимальное влагопоглощение и исключительную химическую стойкость — требуют специализированного подхода на всех этапах производства. Наш климатически контролируемый цех поддерживает оптимальные уровни температуры и влажности для предотвращения изменения размеров при обработке. Мы используем специализированную оснастку для PTFE-материалов, чтобы избежать перекрестного загрязнения и обеспечить безупречное качество поверхности, необходимое для надежного сцепления меди.
Специализированные процессы производства PTFE-плат
Изготовление PTFE PCB требует точного контроля на каждом этапе из-за уникальных характеристик материала. Наши операции сверления используют специализированные твердосплавные сверла с оптимизированной геометрией для управления склонностью PTFE к размазыванию и деформации. Мы строго контролируем параметры сверления, включая скорость шпинделя (обычно 50-70 тыс. об/мин), подачу и циклы прерывистой подачи, чтобы добиться чистых стенок отверстий, необходимых для надежных металлизированных переходных отверстий. Материалы входа и выхода тщательно подбираются для минимизации заусенцев и выступания волокон.
Подготовка поверхности PTFE-подложек включает химическое травление натрием или плазменную обработку для модификации естественно антипригарной поверхности с целью улучшения адгезии меди. Наш процесс металлизации включает специализированные затравочные слои и химические медные составы, оптимизированные для PTFE-материалов. Последующее электролитическое осаждение меди обеспечивает равномерное распределение толщины, критически важное для контроля импеданса в микрополосковых и полосковых конфигурациях.
Конструктивные особенности для успешного производства PTFE-плат
| Параметр проектирования | Особенности для PTFE | Наши производственные возможности |
|---|---|---|
| Структура переходных отверстий | Рекомендуются увеличенные кольцевые площадки | Минимальное отверстие 0.1мм, кольцевая площадка 0.05мм |
| Адгезия меди | Требуется специальная обработка поверхности | Прочность отслаивания >8 фунтов/дюйм |
| Размерная стабильность | Учет несоответствия КТР | Предварительная кондиция и снятие напряжений |
| Контроль импеданса | Уже допуски из-за вариаций Dk | Стандартно ±5%, доступно ±3% |
| Совмещение слоев | Подвижность PTFE при ламинации | Точность совмещения слоев ±0.075мм |
| Финишная обработка | Ограниченные варианты по сравнению с FR-4 | ENIG, иммерсионное серебро, иммерсионное олово |
Применение, стимулирующее спрос на PTFE-платы
Аэрокосмическая промышленность и спутниковая связь
PTFE-платы идеальны для космических применений, где требуются низкое газовыделение, радиационная стойкость и стабильная работа в экстремальных температурах. Мы поддерживаем производителей спутниковых полезных нагрузок, поставляя сертифицированные для полетов PTFE-платы для Ka- и Ku-диапазонных транспондеров, фазированных антенных решеток и малошумящих усилителей, работающих в диапазонах от L- до W-частот.
5G и беспроводная инфраструктура
Развертывание сетей 5G увеличивает спрос на малошумящие PTFE-платы для антенн MIMO, сетей формирования луча и миллиметровых фронтальных модулей. Наши производственные процессы обеспечивают фазовое согласование в пределах ±3 градусов для антенных решеток и соответствие требованиям к вносимым потерям, критически важным для оптимизации бюджета линии связи в диапазонах 28 ГГц и 39 ГГц.
Автомобильные радары и медицинские устройства
PTFE-платы обеспечивают превосходное разрешение по дальности и минимальное затухание сигнала для автомобильных радаров 77 ГГц. В медицинских применениях биосовместимость и низкие потери PTFE поддерживают работу катушек МРТ, устройств микроволновой абляции и систем беспроводного мониторинга пациентов, требующих надежной работы в сложных электромагнитных условиях.
Ускоренное производство PTFE-плат и глобальная логистика
Понимая срочность циклов разработки продукции, мы поддерживаем стратегические запасы распространенных материалов PTFE, включая RT/duroid 5880 (0.5мм-3.2мм), RO3003 стандартной толщины и TLY-5 для быстрого прототипирования. Наша услуга быстрого изготовления PTFE-плат обеспечивает поставку 2-слойных прототипов за 48 часов и многослойных плат за 72-96 часов для стандартных спецификаций. Серийное производство использует оптимизированное использование панелей и параллельную обработку для поставки за 5-7 дней. Наша глобальная логистическая сеть обеспечивает надежную доставку благодаря партнерству с DHL Express, FedEx Priority и специализированными грузоперевозчиками, имеющими опыт работы с высокотехнологичной электроникой. Возможность отслеживания в реальном времени, температурный контроль при транспортировке и комплексное страховое покрытие обеспечивают спокойствие при перевозке критически важных грузов. Мы предлагаем гибкие условия оплаты, включая PayPal для быстрых транзакций, банковские переводы с выгодными курсами обмена, аккредитивы для международных заказов и условия NET 30/60 для постоянных клиентов.
Контроль качества и комплексные испытания PTFE печатных плат
Каждая PTFE печатная плата проходит тщательную проверку, превышающую требования стандарта IPC-6012 Class 3. Наш протокол качества включает:
- Автоматизированный оптический контроль (AOI): 100% проверка целостности дорожек, нарушений расстояний и поверхностных дефектов
- Электрические испытания: Летящие щупы или тестирование на стенде для проверки целостности цепи и сопротивления изоляции
- Проверка импеданса: Измерения методом рефлектометрии во временной области (TDR) с подробными отчетами, показывающими значения для конкретных участков
- Микроструктурный анализ: Поперечное сечение для проверки толщины покрытия, качества стенок отверстий и точности совмещения
- Испытания на воздействие окружающей среды: Термоциклирование, устойчивость к влажности и анализ газовыделения для космических применений
- Проверка RF-характеристик: Измерения на сетевом анализаторе до 67 ГГц для верификации S-параметров
Мы обеспечиваем полную прослеживаемость от сертификации сырья до финальных испытаний, с комплектом документации, включающим сертификаты на материалы, отчеты об испытаниях и графики импеданса. Наши сертификаты ISO 9001:2015 и AS9100D подтверждают нашу приверженность стабильному качеству и постоянному совершенствованию.
Ваш надежный производитель PTFE печатных плат и партнер по сборке
Помимо производства PTFE печатных плат, мы предлагаем комплексные решения "под ключ", включая закупку компонентов, SMT/THT монтаж, нанесение защитных покрытий и функциональное тестирование. Наши возможности сборки включают работу с компонентами с мелким шагом, высокочастотными разъемами и специализированными RF-экранами с точностью размещения ±25 микрон. Внутрисхемное тестирование, граничное сканирование и разработка индивидуальных функциональных тестов гарантируют соответствие собранных плат всем техническим требованиям. Выберите производителя PTFE PCB, который сочетает техническую экспертизу с клиентоориентированным сервисом. Наша опытная инженерная команда предоставляет бесплатные проверки дизайна, рекомендации по слоистости и постоянную поддержку на протяжении всего жизненного цикла вашего проекта. Независимо от того, нужны ли вам быстрые PTFE-прототипы, серийное производство или полная сборка «под ключ», мы поставляем качественную продукцию вовремя и в рамках бюджета. Свяжитесь с нами сегодня для получения конкурентоспособных цен и узнайте, почему ведущие компании аэрокосмической, оборонной и телекоммуникационной отраслей доверяют нам как своему партнеру по производству PTFE PCB.
