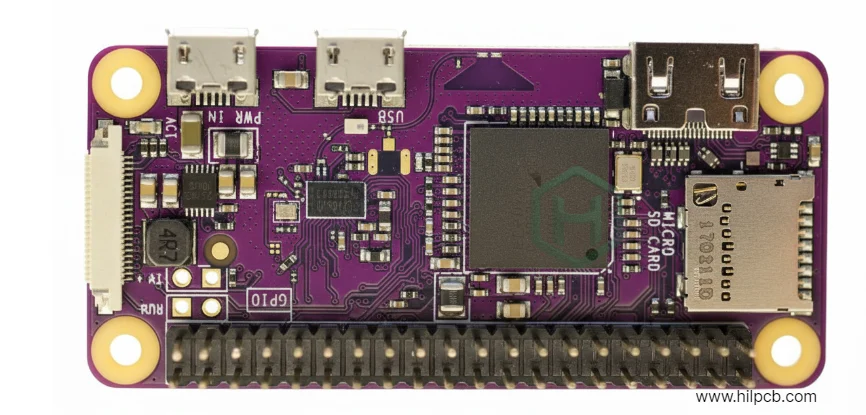

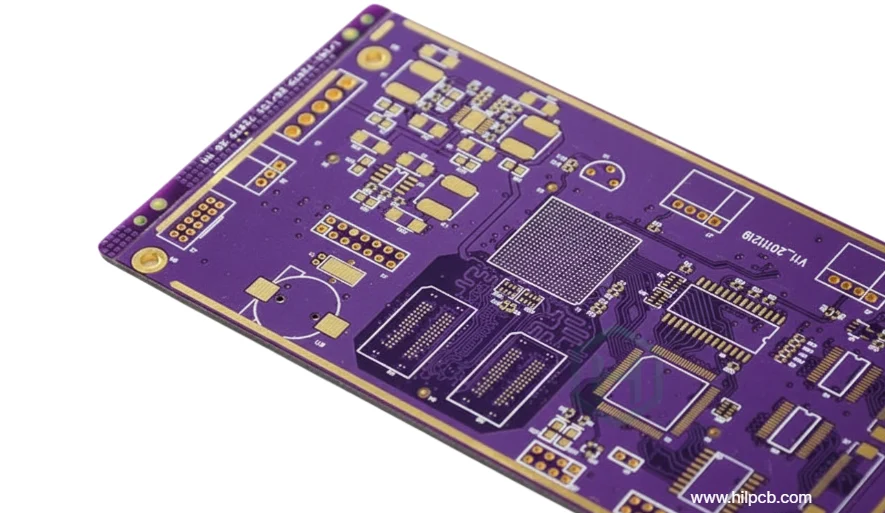

Фиолетовая PCB - это печатная плата, паяльная маска которой окрашена в фиолетовый цвет вместо более традиционного зеленого. На первый взгляд это кажется чисто косметическим выбором, но в профессиональном проектировании оборудования цвет маски может влиять на качество контроля, брендинг, управление процессом и даже на характеристики сигнала, когда выбор слоев и материалов выполнен правильно.
В этой статье объясняется, из чего сделаны фиолетовые паяльные маски, как они ведут себя электрически и оптически, где используются и что должны учитывать инженеры при специфицировании фиолетовой PCB в профессиональном проекте.
1. Основы Паяльной Маски и Варианты Цвета
На любой современной PCB паяльная маска представляет собой тонкий полимерный слой, ламинированный поверх медных цепей. Независимо от цвета, она выполняет несколько критически важных функций:
- Электрическая изоляция между близко расположенными дорожками, контактными площадками и плоскостями
- Защита меди от окисления, химического воздействия и механического истирания
- Определение пайки, обеспечивая смачивание припоем только открытых площадок во время оплавления или волновой пайки
- Поддержка сборки с мелким шагом, предотвращая мостики припоя на плотных посадочных местах ИС
- Улучшенная чистота, снижение ионного загрязнения и поглощения влаги
Исторически сложилось, что зеленая паяльная маска стала де-факто стандартом, потому что ранние эпоксидные составы предлагали высокую контрастность, хороший запас по процессу и низкую стоимость. Со временем появились другие стандартные цвета - красный, синий, черный, белый и желтый - в основном для дифференциации продукта или удобочитаемости на определенных сборках.
Фиолетовый принадлежит к новому поколению пользовательских и бренд-ориентированных цветов. Благодаря цифровой визуализации, улучшенным пигментам и более строгому контролю процесса производители могут предлагать фиолетовый, при этом соответствуя требованиям IPC по сопротивлению изоляции, толщине и адгезии.
В HILPCB цвет паяльной маски рассматривается как часть общей стратегии построения слоев, а не просто как косметическая опция. Помимо фиолетового, инженеры могут выбрать классические зеленые платы, такие как Зеленая FR4 PCB, высокоотражающая Белая FR4 PCB для светодиодных продуктов, бренд-ориентированная Синяя FR4 PCB или оптически контролируемая Черная FR4 PCB, а также другие пользовательские цвета паяльной маски, настроенные под визуальные и технические требования каждого проекта.
Другими словами, HILPCB может настраивать цвета паяльной маски PCB, не только фиолетовый, и помочь вам выбрать наиболее подходящее цвето-материальное сочетание для вашего применения.
2. Почему Инженеры Специфицируют Фиолетовую Паяльную Маску
Выбор фиолетового - это не просто желание выглядеть иначе. При надлежащей квалификации фиолетовая паяльная маска может предложить сочетание визуальных, процессных и технических преимуществ.
2.1 Брендинг, Пользовательский Опыт и Идентичность Продукта
- Отличительный цвет платы помогает дифференцировать ваше оборудование от конкурентов.
- Стартапы и потребительские бренды часто используют фиолетовые PCB в качестве визуальной подписи в разборах и маркетинговых материалах.
- Последовательный цвет в нескольких поколениях продуктов усиливает узнаваемость бренда.
2.2 Оптический Контраст и Возможность Контроля
- Фиолетовый обеспечивает сильный контраст с открытой медью, покрытиями ENIG или иммерсионным оловом и бледной подложкой FR-4.
- Трафаретная печать и лазерная маркировка белым или черным четко выделяются на фиолетовом, помогая при ручной отладке и доработке.
- Многие системы AOI могут достичь более высокой чувствительности обнаружения дефектов после настройки освещения и порогов для фиолетового оттенка.
2.3 Мониторинг Процесса и Равномерность Маски
- Слабые вариации оттенка легче увидеть на фиолетовом, чем на темно-зеленых или черных масках.
- Дефекты покрытия - такие как недополимеризованные области, тонкие участки над острыми углами или чрезмерное распыление - легче заметить при визуальном контроле.
- Эта визуальная обратная связь способствует более строгому контролю процесса нанесения, экспонирования и отверждения маски.
2.4 Поддержка Высокоскоростных и ВЧ-Проектов
Сам по себе цвет не меняет диэлектрическую проницаемость, но состав и толщина маски имеют значение:
- Многие фиолетовые маски доступны в виде высокоразрешаемых, низкопотерьных LPI-составов.
- При правильном контроле толщины они вносят минимальные дополнительные потери в высокоскоростные или ВЧ-структуры, такие как микрополоски и копланарные волноводы.
- Для проектов в диапазоне ГГц указание семейства маски и целевой толщины в примечаниях к изготовлению важнее, чем одно только название цвета.
2.5 Бессвинцовая и Высокотемпературная Сборка
Современные фиолетовые маски разработаны для работы с:
- Бессвинцовыми профилями оплавления до пиковых температур 260-270 °C
- Многократными циклами оплавления для двусторонней сборки
- Сниженным пожелтением и изменением цвета по сравнению со старыми зелеными составами при воздействии повторяющихся термических циклов
3. Где Используются Фиолетовые PCB
Фиолетовые PCB встречаются в широком спектре отраслей, где важны как внешний вид, так и производительность.
3.1 Потребительская и Просьюмерская Электроника
- Высококлассные клавиатуры, аудиооборудование, синтезаторы и игровые периферийные устройства
- Разработочные платы для мейкеров и проекты с открытым аппаратным обеспечением
- Умные домашние продукты, где видимость PCB является частью промышленного дизайна
3.2 Автомобильная Электроника и Мобильность
- Модули информационно-развлекательных систем и приборных панелей
- Контроллеры внутреннего освещения и PCB для фоновой подсветки
- Специализированные внедорожные блоки управления и гоночная электроника, где важен брендинг
3.3 Медицинское и Лабораторное Оборудование
- Компактные устройства мониторинга пациентов
- Носимые медицинские датчики и электроника типа пластыря
- Диагностические приборы, где контраст платы и видимость дорожек помогают при обслуживании
3.4 Аэрокосмическая, Промышленная и Испытательная Техника
- Компактная авионика, контроллеры для дронов и робототехники
- Промышленные датчики, модули мониторинга состояния и пограничные контроллеры
- Испытательные и измерительные приборы, требующие превосходной работы AOI и четкой маркировки
3.5 Узлы IoT и Сетевые Устройства
- Контроллеры умных зданий, точки доступа и малые шлюзовые устройства
- Сенсорные узлы, где компактные многослойные PCB должны оставаться контролируемыми после нанесения защитного покрытия
4. Как Изготавливаются Фиолетовые Паяльные Маски
Существует несколько практических способов достижения фиолетового внешнего вида на PCB. Каждый из них имеет различные последствия для толщины, совмещения и стоимости.
4.1 Пигментированная Фотосенсибилизируемая Паяльная Маска
Это наиболее распространенный метод для профессионального изготовления:
- Стандартная смола LPI для паяльной маски смешивается с фиолетовыми пигментами в контролируемой концентрации.
- Маска наносится (распылением, заливкой или трафаретной печатью), сушится и формируется изображение через пленку или систему прямой визуализации.
- Неэкспонированные области проявляются, оставляя отверстия на контактных площадках и контрольных точках.
- Маска термически или УФ-отверждается для достижения конечной твердости и электрических характеристик.
Ключевые моменты:
- Добавление пигмента может увеличить оптическую плотность, иногда требуя немного большей номинальной толщины для полного покрытия.
- При правильном составе электрическая изоляция и поверхностное сопротивление изоляции полностью соответствуют IPC-SM-840.
4.2 Цифровая / Струйная Паяльная Маска
Некоторые передовые производители используют паяльную маску, наносимую струйным способом:
- Сначала наносится прозрачная или слабо окрашенная базовая маска.
- Затем фиолетовая маска наносится цифровым способом в виде тонких узоров.
- Этот метод поддерживает высоко локализованный контроль толщины и хорошо подходит для прототипов и малых серий.
4.3 Базовая Маска с Фиолетовой Легендой или Поверхностной Печатью
Для косметических сборок, где только определенные зоны должны выглядеть фиолетовыми:
- Наносится и отверждается нейтральная маска.
- Фиолетовая краска для поверхностной печати или легенды печатается в выбранных областях.
Это не заменяет паяльную маску электрически; это в основном улучшает внешний вид. Инженеры должны убедиться, что только квалифицированные материалы используются там, где паяемость или изоляция все еще требуются.
5. Рекомендации по Проектированию для Фиолетовых PCB
Спецификация фиолетовой маски кардинально не меняет правила проектирования PCB, но есть важные детали, которые необходимо учитывать в примечаниях к изготовлению и проверках DFM.
5.1 Толщина Паяльной Маски и Зазоры
- Проверьте номинальную и минимальную толщину маски производителя для выбранного фиолетового состава.
- При необходимости скорректируйте правила проектирования для:
- Минимальной ширины перемычки паяльной маски между площадками с мелким шагом
- Зазора вокруг площадок BGA и структур via-in-pad
- Для высокоскоростных работ включите предположения о толщине маски в расчеты импеданса.
5.2 Контрастность Трафаретной Печати и Маркировки Компонентов
- На фиолетовом белая трафаретная печать обеспечивает отличную видимость для позиционных обозначений и знаков полярности.
- Очень темные компоненты с черной эпоксидной смолой или темными лазерными отметками могут потребовать увеличенного текста или дополнительных индикаторов полярности.
- При использовании лазерной маркировки убедитесь, что контраст метки остается читаемым на фиолетовом фоне.
5.3 Оптимизация AOI и Тестирования
- Сообщите партнеру-изготовителю, что будет использоваться AOI и что цвет маски - фиолетовый.
- Камерам AOI могут потребоваться другие углы освещения или пороги по сравнению со стандартным зеленым.
- Убедитесь, что тестовые площадки для непопущенных плат остаются полностью открытыми, без остаточного проникновения пигмента.
5.4 Соображения по Строению Слоев и Целостности Сигнала
- Для многогигабитных соединений согласуйте данные маски с изготовителем:
- Диэлектрическая проницаемость и тангенс угла потерь сердечника/препрега
- Целевая толщина маски и покрытие над контролируемыми импедансом дорожками
- Держите высокоскоростные дифференциальные пары свободными от ненужных отверстий в маске, которые могут нарушить импеданс, если только это не преднамеренно.
5.5 Требования к Надежности и Окружающей Среде
- Подтвердите, что фиолетовая маска соответствует RoHS и REACH, с задокументированным сопротивлением изоляции и ионной чистотой.
- Для суровых условий проверьте совместимость с защитными покрытиями и чистящими средствами.
- Для гибких и жестко-гибких плат убедитесь, что маска, используемая на гибких участках, сохраняет адгезию при повторных изгибах.
6. Преимущества и Ограничения Фиолетовых Паяльных Масок
6.1 Потенциальные Преимущества
- Отличительный внешний вид, поддерживающий сильный брендинг продукта
- Превосходная контрастность меди и трафаретной печати для ручного и автоматизированного контроля
- Хорошая совместимость с высокотемпературными, бессвинцовыми процессами сборки
- Доступность в передовых, низкопотерьных семействах LPI, подходящих для ВЧ- и высокоскоростных проектов
- Вариации цвета облегчают обнаружение дефектов покрытия и дрейфа процесса
6.2 Возможные Ограничения
- Несколько более высокая стоимость по сравнению с масками для массового производства из-за меньшего объема и более строгого контроля
- Незначительные вариации цвета между производственными партиями или разными поставщиками
- Если загрузка пигмента высока, толщина маски может увеличиться и потребовать обновленных правил проектирования для компонентов с малым шагом
- Для подходов на основе поверхностной печати совмещение между маской, легендой и медью должно строго контролироваться
Чистый результат заключается в том, что фиолетовая паяльная маска лучше всего используется, когда важны как внешний вид, так и инженерные характеристики, и когда ваш поставщик PCB имеет хорошо документированный процесс для конкретной системы маски.
7. Выбор Производителя для Фиолетовых PCB
Когда вы планируете использовать фиолетовые платы в производстве, оценка партнеров-изготовителей должна включать вопросы, специфичные для цвета:
- Запросите образцы панелей или поперечные сечения, показывающие толщину, покрытие и адгезию их фиолетовой маски.
- Просмотрите документацию на соответствие IPC-SM-840 и любым внутренним квалификационным испытаниям.
- Подтвердите их минимальные правила проектирования для перемычек паяльной маски, совмещения и трафаретной печати для фиолетового процесса.
- Обсудите контроль строения слоев для высокоскоростных проектов, включая то, как толщина маски моделируется в расчетах импеданса.
- Для приложений со строгими визуальными требованиями определите допустимый диапазон цвета с использованием печатных образцов или цветовых кодов.
- Начните с пилотной сборки или опытной партии для проверки выхода сборки, производительности AOI и долгосрочной надежности.
ЧЗВ
Q1: Меняет ли фиолетовая паяльная маска электрические характеристики PCB? О: Сам по себе цвет не определяет электрическое поведение. Важны состав и толщина маски. Когда фиолетовая маска является квалифицированной системой LPI, соответствующей IPC-SM-840, сопротивление изоляции, ток утечки и пробивное напряжение сравнимы с таковыми у зеленых масок.
Q2: Всегда ли пигментированные фиолетовые маски будут толще зеленых? О: Во многих процессах загрузка пигмента действительно увеличивает номинальную толщину на несколько микрометров, но это обычно находится в пределах IPC. Запросите у вашего изготовителя фактический диапазон толщины и при необходимости скорректируйте правила проектирования для областей с мелким шагом.
Q3: Насколько последователен фиолетовый оттенок между разными производителями? О: Некоторая вариация неизбежна, потому что каждый производитель может использовать другую систему смолы и пигментов. Для продуктов, критичных к бренду, квалифицируйте основного поставщика и договоритесь об образцах плат, определяющих допустимое окно цвета.
Q4: Можно ли использовать разные цвета паяльной маски на одной и той же PCB? О: Да, но это зависит от процесса. Используя методы поверхностной печати или цифровой маски, определенные области можно окрасить по-разному. Это требует очень точного совмещения и, как правило, дороже, поэтому используется в основном для специальных выпусков или демонстрационных плат.
Q5: Значительно ли увеличивает фиолетовая маска стоимость изготовления? О: Ожидайте умеренную надбавку по сравнению со стандартным зеленым - часто порядка 10-15% для производственных объемов - из-за специализированных материалов, дополнительной настройки и более низкого общего спроса. Для небольших прототипных партий увеличение стоимости может быть немного выше.
Q6: Подходят ли фиолетовые паяльные маски для гибких или жестко-гибких PCB? О: Да, при условии, что изготовитель использует систему паяльной маски, рассчитанную на гибкость, или чернила для покровного слоя с фиолетовой пигментацией. Воспроизведение цвета может немного отличаться на полиимиде по сравнению с FR-4, поэтому разумно запросить гибкие образцы, если важна визуальная согласованность.
Q7: Есть ли влияние на переделку или ремонт при использовании фиолетовой маски? О: На практике переделка аналогична другим цветам. Многие техники считают, что высокий контраст между фиолетовой маской, медными площадками и трафаретной печатью фактически улучшает видимость при ручной пайке, переделке горячим воздухом или микроскопическом контроле.
