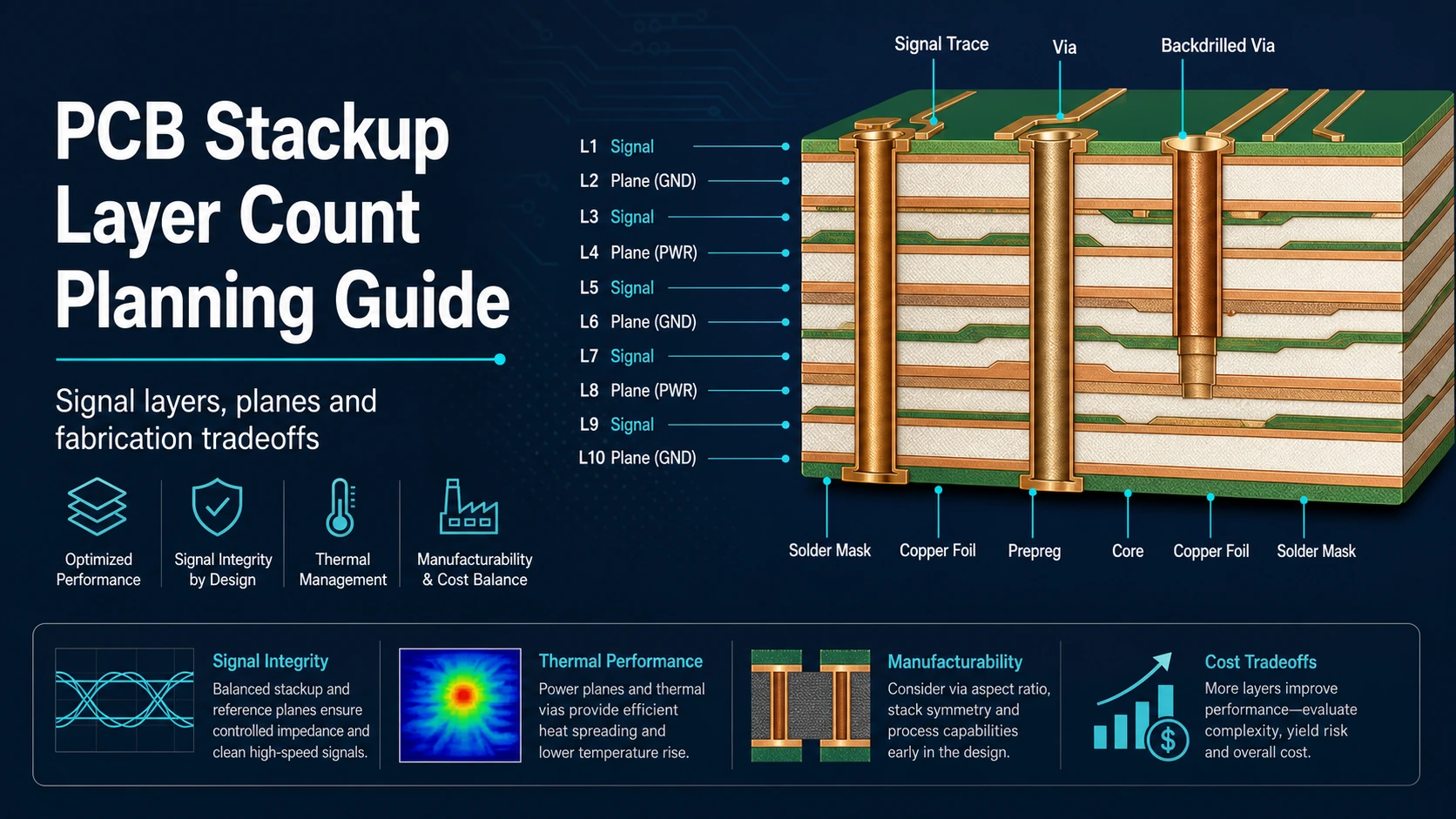

PCB叠层与层数规划制造发布指南

在制造前评审PCB叠层和层数，实际关注板家族布线、多层规划、阻抗归属、高层风险，以及防止可避免重新设计的发布检查。

technologyMay 11, 20263 分钟

从判断板子仍是基线单面或双面构建，还是已经跨进多层规划开始，在那里叠层架构、参考平面、过孔策略和阻抗姿态成为发布负担的一部分。
层数是布线和可制造性决定，不是默认配方。4层板和24层板不只是"更多层"的区别；它们承载不同的规划、验证和评审期望。
如果高速或受控阻抗网络是设计意图的一部分，叠层、玻璃风格、材料家族、 coupons 归属和TDR验证姿态需要一起评审而不是作为单独后期注释。
高层设计应该被当作对位敏感、层压敏感的构建。正确的问题不是"我们能添加层吗？"而是"这种层架构在制造发布前创造什么流程负担？"
有用的发布评审在原型订购或供应商比较开始之前冻结板家族、目标层数、叠层分支、材料家族方向和验证归属。

PCB叠层和层数规划是将板子从通用布局变成制造就绪构建路径的工程步骤。关键决定不是单独的数字。它是所选层架构是否匹配板家族、布线密度、阻抗需求和项目将携带通过发布的验证负担。

PCB叠层和层数规划中首先评审什么

PCB叠层规划与从菜单中选择层号不同。在工程评审中，第一个问题是设计属于哪个板家族，因为那决定接下来必须规划什么。

对于刚性板，单面和双面设计停留在基线低层分支。一旦设计移动到4层及以上，它就进入多层分支，在那里叠层架构、参考平面连续性、过孔规划和阻抗姿态变得更加重要。那个边界很重要，因为它阻止团队把多层发布当作好像它只是稍微更忙的低层板。

下一个评审是板子仍是基线多层构建还是已经移动到更苛刻的分支如高速阻抗控制、高层可制造性、HDI积层或混合材料叠层。在实践中，那意味着层数讨论应该快速变成布线路径讨论：

这仍是直接的多层板，还是叠层架构现在驱动设计？
参考平面和返回路径是否需要为受控阻抗网络保护？
所选层数是解决布线密度，还是隐藏未解决的分支决定如HDI或高层对位负担？
如果受控阻抗是发布的一部分，项目是否已定义谁拥有 coupon 和TDR验证姿态？

这一阶段的有用评审通常将设计意图与最相关的HIL路径配对，如基线低层工作的单双层PCB、板子明确坐在多层分支时的多层PCB、阻抗姿态驱动叠层时的高速PCB，以及项目需要早期发布评审而不是通用先报价讨论时的 PCB原型。

叠层和层数决定的早期规则表

规则或评审点	如何早期判断	为什么重要	如何验证	如果忽略
板家族边界	将基线单/双面与4层及以上多层分离	家族分离改变接下来必须评审什么	在叠层辩论开始前确认板家族	团队在首先同意正确流程分支的情况下讨论叠层细节
层数目的	询问额外层解决什么问题：布线密度、参考连续性、电源分配或高速控制	层数应解决真实工程负担，不是充当占位符	一起评审网络类别、平面需求和布线拥堵	添加层隐藏未解决设计意图并创造后期发布变动
叠层分支	判断板子是基线多层、高速阻抗敏感、高层还是其他特殊分支	每个分支承载不同评审负担	将板子与其主导工程驱动对齐	一个通用叠层评审试图覆盖不匹配的问题
参考平面连续性	把平面连续性当作叠层决定的一部分，不是后期布线清理	受控返回路径塑造信号行为和发布风险	用关键网络评审层过渡和平面变更	板子看起来可布线但在验证中不稳定
材料家族方向	将基线层压板、高Tg或低损耗方向与叠层分支绑定	材料家族影响可制造性和验证姿态	评审预期用例，尤其是高层或高速板	材料决定做得太晚无法与叠层保持对齐
Coupon和TDR归属	如果受控阻抗网络是板子的一部分，定义谁拥有阻抗验证姿态	验证负担属于规划，不是只在制造后	将叠层评审与阻抗计算器假设和发布评审对齐	发布包假设阻抗控制而没有约定的验证归属

如果你的团队已经有Gerber数据、叠层注释或阻抗目标草稿，这是在询问制造反馈之前整合它们的点。当层意图、板家族和验证归属仍在对齐时，规划评审最有用，不是在每个假设已被埋在单独文件中之后。

板家族和层数如何改变规划路径

叠层讨论中最常见的错误是把所有刚性板当作好像它们在从"简单"到"复杂"的一个连续尺度上。更安全的方法是分离板家族身份与叠层架构。

单面和双面刚性板属于基线低层分支。它们仍可能需要流程评审、镀通孔关注和原型纪律，但它们不自动携带与多层板相同的叠层规划负担。一旦板子到达4层及以上，规划路径改变。此时，团队应该假设平面结构、过孔策略和层角色分配是发布问题的一部分。

那不意味着每块多层板都是高层或高速板。它意味着板子已经跨进叠层架构重要到值得早期评审的分支。

这种区分对比较选项的团队特别有用：

保持低复杂度多层架构与添加层以简化逃逸布线
决定布线密度是否真的需要更深叠层，还是指向 HDI PCB 规划
分离基本电源和布线需求与真正高速或受控阻抗需求

因此层数决定应该与板子的主导工程负担绑定：

情况	可能规划路线	接下来决定什么
基线低层刚性板	基线单/双面分支	设计是否仍完全避免多层架构
普通4层及以上刚性板	多层叠层分支	平面角色、过孔策略，以及是否需要阻抗评审
布线密度推动超出普通多层行为	HDI或积层评审	密度是否证明不同互连分支合理
高速或阻抗敏感设计	受控阻抗规划分支	叠层、玻璃风格、材料家族方向、coupon和TDR姿态
16层或24层等高层架构	高层可制造性分支	对位负担、层压规划强度，和分阶段验证目标

这就是为什么"我应该使用什么层数？"很少是最有用的首个问题。更好的首个问题是"哪个板家族和叠层分支实际驱动这个设计？"

当层数成为占位符时出什么错

团队经常为正确原因添加层，但同样经常他们为推迟更难决定而添加层。那是叠层规划开始失败的地方。问题不是板子变成多层。问题是额外层承载着未解决的架构。

发布评审中反复出现的几种失败模式：

板子添加层因为返回路径断开，但团队仍没有定义哪些层是真正的信号参考。
布线拥堵推动设计向上层数，但真实问题是可能属于 HDI PCB 评审而不是通用多层叠层扩展的逃逸复杂度。
受控阻抗网络添加较晚，所以叠层现在承载阻抗需求，但coupon归属和TDR评审仍未定义。
板子向16层或24层架构移动，但材料家族方向仍被当作采购细节而不是可制造性计划的一部分。
原型构建被期望一次回答太多问题：布线适配、高层对位敏感性、信号完整性姿态和装配就绪。

这些失败链很重要，因为额外层可以暂时隐藏分支错误。在插入另一对平面或信号层后，板子可能看起来更可布线，但如果设计仍缺乏稳定的分支决定，风险只向下游移动。发布包变得更难评审，供应商讨论变得不那么精确，验证以模糊目标开始。

在实践中，层数应该关闭开放架构问题，不是推迟它们。如果额外层在那里稳定参考、分离电源域、减少布线交叉或为阻抗规划创造空间，那是真实工程目的。如果额外层在那里因为团队还不知道板子是基线多层、HDI、高速还是高层流程敏感，那么叠层承载不确定性而不是意图。

那也是高层板不应该只按是否能制造来判断的原因。更有用的评审是当前层架构是否有冻结原因：

所选层数是否解决已知布线密度或平面连续性问题？
它是否匹配团队已识别的板家族和流程分支？
它是否减少发布歧义，还是只让板子看起来更安全而隐藏假设仍未解决？
原型目标是否仍适合项目首先需要回答的真实问题？

如果那些答案不清楚，最安全的下一步通常不是"再添加两层"。它是重新开放分支决定，用正确产品或服务路线评审叠层路径，并在板子进入制造反馈之前使发布负担明确。

受控阻抗何时改变叠层评审

一旦受控阻抗网络是项目的一部分，叠层规划停止只是关于在板上适配走线和平面。它变成跨几何、材料、参考结构和验证姿态的链接决定。

有用的转变是：受控阻抗应该被当作规划系统评审，不是附在晚期制造注释上的数字。

那个评审通常包括：

所选层架构是否给关键网络稳定参考平面
材料家族方向和玻璃风格是否与布线意图一起考虑
颈缩、层过渡和耦合假设在实际叠层内是否仍有意义
coupon和TDR归属是否定义得足够早以影响发布行为而不是只在构建后报告

散布玻璃规划属于同一对话。对于高速或偏斜敏感程序，散布玻璃选择不是孤立材料选择。它与树脂系统、铜轮廓、参考叠层和基于 coupon 的验证姿态坐在一起。实际含义是团队不应该先锁定层数然后试图迫使阻抗评审进入剩余结构。层架构和阻抗验证姿态需要一起评审。

这种项目的自然路由支持包括板子明确属于信号完整性敏感分支时的高速PCB，以及叠层在高速假设冻结前仍需要更广泛架构评审时的多层PCB。

验证范围应如何随层数上升而扩展

叠层规划随层数上升变得更重要的一个原因是验证通常停止成为一个平桶。基线低层发布可能专注于普通制造就绪和直接电气完整性。更密集的多层发布往往需要更分段的验证姿态。

那不意味着每块多层板收到相同高级测试包。它意味着团队应该知道板子可能依赖哪个验证级别才发布：

普通制造确认的基线电气连续性和隔离检查
受控阻抗是设计意图一部分时的 coupon 和TDR式相关性
当叠层执行、镀层结构或层过渡需要更深确认时的破坏性计量或显微切片评审
只有当项目语境真正需要该额外范围时，更广泛的SI导向或通道导向验证

这种分阶段视图有用，因为许多叠层问题不在同一级别可见。板子可以通过常规电气检查，同时为阻抗相关性准备不足。板子也可以通过阻抗 coupon 评审，同时仍携带关于参考过渡、材料家族方向或高层流程敏感性的未解决发布问题。

对于首个原型，正确验证范围取决于层架构应该证明什么。示例：

如果板子从双面或基线多层移入4层及以上架构主要是为了稳定参考和分配电源，第一个问题仍可能是叠层分支是否根本正确。
如果板子包括受控阻抗网络，首轮构建可能需要确认 coupon 假设、参考结构和布线姿态与真实制造路径对齐。
如果板子已在16层或24层语境，发布团队可能需要将对尺寸控制、层压规划和敏感执行当作验证讨论的一部分，不只是制造背景。

发布评审信号

层数应该定义验证阶梯，不是模糊它。

基线多层问题通常属于分支适配、平面连续性和原型就绪。
受控阻抗问题应在发布前添加 coupon 和TDR归属。
高层问题应添加对位、层压规划强度和分阶段验证目标。
如果期望一个原型一次证明所有三个，发布目标通常仍太宽。

要避免的实用错误是要求一次构建一起证明每个不确定性。当发布包只说"多层PCB"但实际负担包括阻抗相关性、高层敏感性和更深可制造性评审时，原型结果变得更难解释。强有力的叠层规划首先收窄问题，然后要求验证回答那个更窄的问题。

为什么16层和24层板需要不同发布姿态

高层板值得不同规划基调，因为它们创造不同流程负担。正确评审不是"供应商能建16层或24层吗？"更有用的问题是"这种层架构在制造前引入什么发布负担？"

对于16层板，安全规划姿态以高层稳定性、顺序规划负担、热和结构稳定性的材料家族方向，以及高层架构提升阻抗验证和对位评审重要性的事实为中心。这仍是规划讨论，不是发布叠层配方或工艺窗口声明的许可证。

有一种物理失效模式，足以说明为什么这里必须更严：非对称叠层带来的翘曲。很多团队在布线拥堵后，第一反应是把层数一路堆到 16 层 甚至更高，线是布通了，就以为问题结束了。但如果这套深叠层在 Z 轴上没有保持严格对称，例如铜分布失衡、芯板位置不对称、半固化片堆叠不均，板子在进装配之前就已经埋下了不对称机械应力。等到无铅回流焊高温一到，这些应力会直接释放成严重的板弯板翘，而不是老老实实留在层压体里。失效不会停留在裸板层面，高密度 BGA 区会先丢掉共面性余量，随后出现虚焊甚至开路。高层板叠层规划从来不只是为了把线布通，它同样是在给制造和 SMT 阶段的热机械稳定性兜底。

对于24层板，负担往往对叠层纪律甚至更敏感。有些项目达到那个深度因为布线密度、连接器集成、低损耗材料方向或 stub 控制规划都变得更紧密耦合。其他达到它因为电源、信号和验证约束在更浅架构内不再能干净分离。安全结论不是每块24层板都是高速背板。更安全结论是24层发布通常值得更强架构评审、更清晰验证分阶段，和对其已进入的叠层分支的更明确归属。

有用的要点是16层和24层板都应该被当作流程敏感发布：

层数应反映真实架构需求
材料家族方向应与叠层分支一起评审
受控阻抗归属在相关时应明确
项目应该知道首轮构建是证明布线适配、高层可制造性还是高速验证姿态

对于仍在决定留在更简单多层路线还是进入更苛刻高层分支的团队，PCB原型评审通常比让层数在没有冻结原因的情况下向上漂移更有生产力。

原型或制造发布前应锁定什么

叠层评审只有在以团队实际能冻结的决定结束时才有用。那不需要无支持数值或默认配方。它需要清晰归属。

原型发布前，实用规划包通常应锁定以下内容：

板家族
确认设计是基线低层刚性、普通多层，还是已在特殊分支如高速阻抗敏感或高层规划中。
目标层数意图
记录所选层数存在的原因。原因可能是平面连续性、密度、电源架构或验证纪律，但它应该明确。
叠层分支和材料家族方向
保持基线层压板、更高稳定性层压板方向或低损耗方向与板子实际工程负担对齐。
参考平面和过渡姿态
捕获哪些网络依赖连续参考、哪里层过渡敏感，以及当前叠层是否保护那些路径。
阻抗验证归属
如果受控阻抗是设计的一部分，定义谁拥有 coupon 假设、TDR姿态，以及任何发布前计算或模拟责任。
原型目标
决定首轮构建是证明叠层适配、高层可制造性、高速布线假设还是简单基线发布就绪。没有那个，团队经常要求原型批次一次回答太多不同问题。

这也是决定读者或买家应如何通过HIL路径移动的正确时刻。低层概念可能仍最适合映射到单双层PCB。清晰多层架构可能需要多层PCB。信号完整性驱动发布可能需要高速PCB。仍在收敛构建假设的程序可能从 PCB原型讨论中受益更多，然后才成为报价练习。

常见问题

PCB层数与PCB叠层相同吗？

不。层数告诉你板子使用多少导电层。叠层规划覆盖那些层如何分配、哪些充当参考、板子如何适配其流程分支，以及该架构带来什么验证负担。

刚性板何时变成多层规划问题？

对于刚性板，4层及以上属于多层分支。那是叠层架构、平面连续性、过孔策略和阻抗姿态在发布规划中变得更突出的点。

每块4层板都应该被当作高速或高层项目吗？

不。移入多层分支不自动使板子成为HDI、高速或高层。它意味着团队应评审设计是否停留在基线多层，还是已移动到更苛刻规划分支。

为什么受控阻抗应与叠层一起评审？

因为阻抗行为依赖叠层、参考平面、材料家族方向、玻璃风格和验证姿态一起。没有规划归属的目标值不足以做出可靠发布决定。

原型在叠层规划中应证明什么？

原型应证明团队实际冻结的问题。那可能是基线叠层适配、高层可制造性负担或高速验证姿态。如果发布目标模糊，原型结果通常也模糊。
