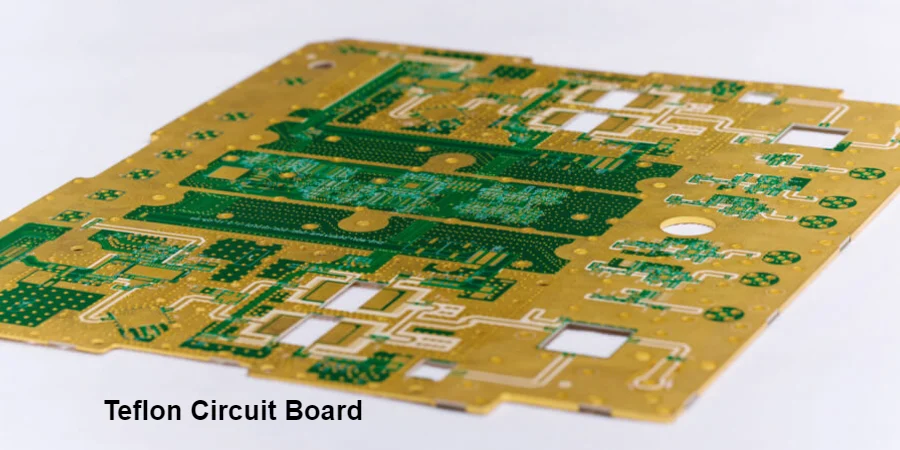

RF工程师的Teflon电路板完整指南

RF工程师的Teflon电路板完整指南

在要求严苛的RF和微波工程领域,信号完整性是成功的终极衡量标准。Teflon电路板--基于高性能PTFE构建--是行业的首选解决方案,因其实现最小信号损耗、稳定阻抗和不妥协的长期可靠性而受到工程师信赖。


为什么Teflon主导高频设计 {#introduction}

Teflon(PTFE的知名品牌)因其超低介电损耗和卓越的化学惰性而备受推崇。与在千兆赫频率下信号严重劣化的标准FR-4层压板不同,Teflon在广泛的频率和温度范围内保持非常稳定的介电常数和低损耗角正切。

这种固有的稳定性归因于其强大的碳-氟分子键,为RF设计提供了几个关键优势:

  • 可预测的信号性能: 确保电路行为如仿真所示,这对于滤波器、耦合器和天线等组件至关重要。
  • 最小信号损耗: 最大化从输入到输出的功率传输,对于高功率放大器和敏感的低噪声接收器至关重要。
  • 环境鲁棒性: 其低吸湿性和宽工作温度范围使其成为航空航天、国防和户外通信系统的理想选择。

要深入了解PTFE材料,请参阅我们关于 PTFE电路板 的指南。

联系我们的RF专家

Teflon关键电气特性的深入分析 {#properties}

虽然Teflon具有许多有益特性,但两个电气特性--介电常数和损耗因子--是其在高频领域占据主导地位的根本原因。深入理解这两个指标是掌握RF设计的关键。

介电常数:控制信号速度和阻抗的"规则"

它是什么: 介电常数衡量材料在电场中存储电能的能力。简单来说,它充当信号在材料中传播的"速度限制"。Dk越低,信号传播越快。

为什么"稳定"比"低"更重要: 虽然Teflon的低Dk值具有吸引力,但其真正优势在于其稳定性。标准FR-4的Dk会随频率和温度的变化而显著波动。这意味着在100 MHz测试完美的50欧姆传输线,在2.4 GHz时可能表现得像45欧姆线路。这种阻抗失配会导致信号反射、产生驻波并严重降低信号完整性。

相比之下,Teflon的Dk从直流到数十千兆赫兹都保持极其一致。这种可预测性确保了设计的阻抗在整个操作带宽内都是准确可靠的--这是任何高性能微波电路的先决条件。

损耗因子/损耗角正切:消耗信号能量的"摩擦力"

它是什么: 损耗因子衡量信号能量被介电材料吸收并转化为热量的程度。可以将其视为信号传播过程中遇到的"摩擦力"或"阻力"。Df越低,能量损失越少。

为什么"超低"Df至关重要: Teflon拥有所有基板中最低的Df值之一。实际上,这意味着:

  • 保持信号强度: 在长传输线或多级放大器链中,高损耗材料会"侵蚀"信号,可能导致信号淹没在噪声基底中。Teflon的超低损耗确保信号以最大强度到达目的地。
  • 减少发热: 在高功率放大器中,高Df材料会将相当一部分RF能量转化为热量,降低效率并使热设计复杂化。使用Teflon可以最小化这种效应。

简而言之,稳定的Dk确保信号在正确的"轨道"上以正确的"速度"行进,而超低的Df确保信号有足够的"燃料"到达目的地而不会衰减。这两种特性的结合带来了卓越的信号完整性。

其他关键特性 典型范围 对您的RF/微波电路的影响
导热系数 0.25 - 0.6 W/m·K 有助于散发来自有源器件(如RF放大器)的热量。
吸湿性 < 0.02% 保证介电性能即使在潮湿环境中也能保持稳定。
Z轴CTE 120-250 ppm/°C 当通过填料控制时,确保电镀通孔在热循环期间的可靠性。

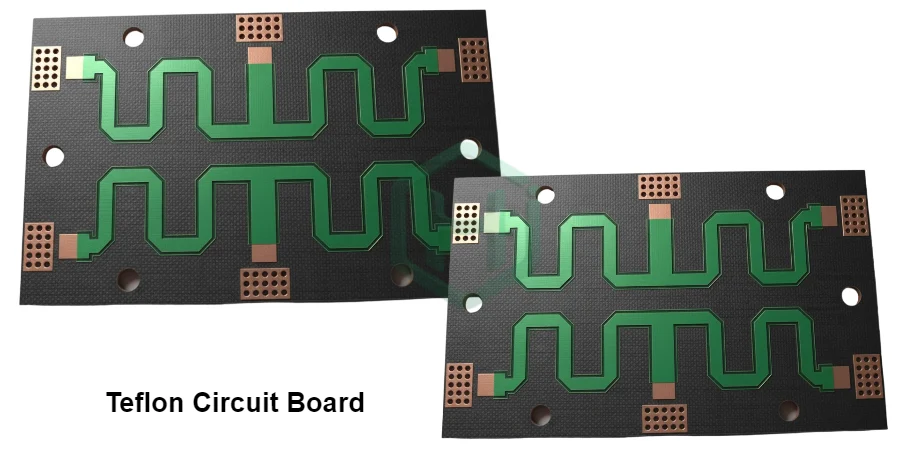

Teflon电路板

Teflon的优势领域:雷达和电信应用 {#applications}

Teflon电路板在信号精度和相位完整性至关重要的高频系统中必不可少。

  • 雷达系统: 对于相位精度关键的汽车ADAS和航空航天检测模块至关重要。
  • 5G和无线基础设施: 为相控阵天线和RF前端单元提供稳定的阻抗和低损耗。
  • 卫星通信设备: 在太空的真空和极端温度波动下提供经过验证的可靠性。
  • 功率放大器和低噪声放大器: 低损耗基板有助于保持一致的增益和低噪声系数。

Teflon电路的基本设计原则 {#design-tips}

为了在Teflon基板上实现最佳性能,工程师必须遵守特定的设计指南。

  1. 精确的阻抗控制: 使用二维场求解器精确计算走线宽度,并向制造商指定确切的材料类型。
  2. 最小化导体损耗: 指定低轮廓或超低轮廓压延铜箔,以减少趋肤效应引起的信号损耗。
  3. 确保连续的返回路径: 在所有高频信号走线下保持坚实、不间断的接地层。
  4. 优化过孔过渡: 在信号过孔周围使用多个接地过孔,并考虑背钻以去除谐振残桩。
订购Teflon PCB

性能保证:我们严格的检查和可靠性测试 {#inspection}

HILPCB制造的每个Teflon PCB都经过多阶段检查过程,以确保其满足RF级可靠性的最高标准:

  • 自动光学检测: 以微米级精度验证走线宽度和间距是否与设计数据匹配。
  • 阻抗和S参数验证: 我们使用网络分析仪测试每个面板上的测试 coupon,确认阻抗和信号损耗符合您的规格。
  • 微切片分析: 我们对测试 coupon 进行物理横截面分析,以评估电镀质量、过孔完整性和层间结合。
  • 热循环测试: 模拟真实环境应力,确保在要求苛刻的应用中的长期可靠性。

这种严格的验证,在我们 PTFE PCB制造 过程中有详细说明,保证每个Teflon电路板都能提供您高频系统所需的性能和可靠性。
