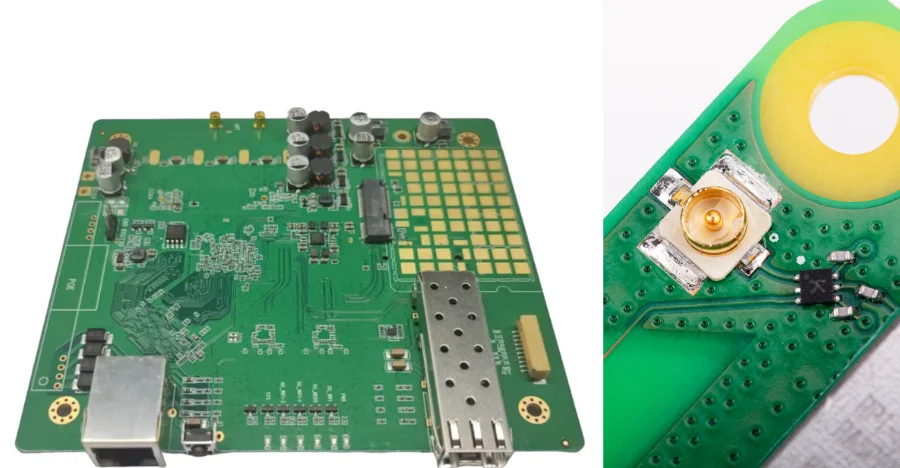

HILPCB为无线通信设备提供专业的WiFi PCB制造和组装解决方案。我们专业的WiFi PCB服务支持消费电子、企业网络设备和需要可靠无线连接及卓越射频性能的物联网设备。
现代WiFi设备需要精密的PCB设计，在紧凑的外形尺寸中集成射频收发器、天线系统和电源管理。我们的专业知识涵盖WiFi路由器PCB制造、无线模块组装以及802.11应用的完整交钥匙解决方案。
WiFi PCB设计要求和射频考虑因素
WiFi PCB制造需要特别注意射频设计原则以及在2.4 GHz和5 GHz频段的信号完整性。主要挑战包括在空间受限的设备中保持受控阻抗、最小化干扰以及优化天线性能。
WiFi PCB设计基本要素：
• 射频电路布局：优化WiFi芯片组、功率放大器和天线匹配网络的放置，以最小化信号损失和电磁干扰
• 阻抗控制：用于天线馈线和射频互连的精密50Ω传输线，公差在±10%以内，实现最佳信号传输
• 接地层设计：连续的接地层为敏感的射频电路提供低阻抗返回路径和有效的电磁屏蔽
• 元件集成：WiFi模块、电源管理和数字处理组件的战略布局，以防止干扰并优化热性能
WiFi PCB设计必须支持双频操作，为2.4 GHz和5 GHz频率提供独立的射频路径。高频PCB基板确保在操作频率范围内保持稳定的电气特性，同时维持对无线性能至关重要的低插入损耗。
MIMO和天线实施：
现代WiFi设备越来越多地采用MIMO技术，需要具有精确隔离特性的多个天线元件。天线分集实施需要精心的PCB布局，以实现天线端口之间>20 dB的隔离，同时保持紧凑的外形尺寸。
WiFi路由器PCB设计通常将贴片天线直接集成到电路板上，需要精确的尺寸控制和适当的接地层间距。外部天线连接使用精密的射频连接器，具有一致的50Ω阻抗匹配。
WiFi PCB制造工艺和材料
专业的WiFi PCB制造采用先进的制造技术和专为无线通信应用优化的特殊材料。材料选择直接影响WiFi设备的射频性能、信号完整性和长期可靠性。
基板材料选择：
Rogers PCB材料（包括RO4003C和RO4350B）提供出色的介电稳定性和低损耗特性，这对于高性能WiFi应用至关重要。这些材料在温度变化时保持一致的电气特性，同时最小化信号衰减。
对于成本敏感的WiFi实施，增强型FR4 PCB基板可为消费应用提供足够的性能。然而，企业级WiFi设备受益于优质射频材料，确保最佳的无线覆盖范围和数据吞吐量。
制造卓越性：
• 精密钻孔：控制纵横比的钻孔确保可靠的过孔形成和整个WiFi PCB叠层的阻抗特性一致
• 铜质量：低轮廓铜处理可最大限度地减少WiFi频率下的导体损耗，同时为元件组装提供出色的可焊性
• 层间对位：先进的校准技术将层间对位保持在±25 μm以内，确保正确的差分对匹配和受控阻抗
• 表面处理：ENIG（化学镍浸金）为射频连接和细间距元件提供卓越的接触电阻和长期可靠性
质量控制和测试：
全面的WiFi PCB测试包括阻抗测量、信号完整性分析和射频性能验证。自动光学检查（AOI）验证组装质量，而电气测试确保所有电路路径的功能正常。
环境测试验证WiFi PCB在工业应用的-40°C至+85°C工作温度范围内的性能。热循环和湿度暴露测试确保在严苛环境下的可靠运行。

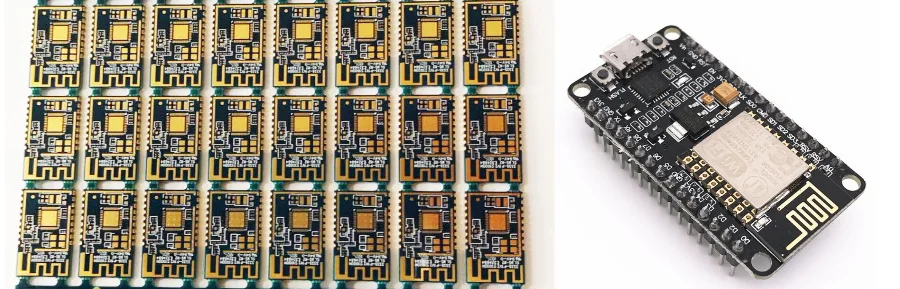

WiFi PCB组装和元件集成
专业的WiFi PCB组装需要射频元件的精确贴装和焊接技术，以确保最佳电气性能和长期可靠性。元件选择和组装过程直接影响无线通信质量和法规遵从性。
关键组装考虑因素：
WiFi芯片组和射频元件在回流焊接过程中需要精确的温度控制，以防止热损伤，同时确保形成可靠的焊点。SMT组装工艺使用专门的回流曲线，针对具有严格温度上升速率和峰值温度控制的WiFi组件进行了优化。
细间距元件贴装需要极高的精度，关键射频器件的公差在±25 μm以内。先进的贴片机确保正确的元件方向和贴装一致性，这对于优化WiFi性能至关重要。
元件技术：
• WiFi模块：将射频收发器、基带处理和天线接口集成在紧凑的BGA或LGA封装中的片上系统解决方案
• 功率放大器：线性放大器提供足够的发射功率，同时保持频谱纯度和效率要求以满足法规遵从性
• 射频开关：低损耗开关元件实现天线分集和频段选择，具有最小的插入损耗和出色的隔离特性
• 晶体振荡器：高稳定性频率参考，确保精确的信道间隔和时间同步，这对于WiFi协议合规性至关重要
先进组装技术：
HDI PCB结构可实现超紧凑的WiFi模块设计，具有多个盘中孔结构，支持高密度元件集成。顺序层压工艺适应复杂的布线要求，同时保持信号完整性。
针对湿度敏感WiFi元件的专门处理程序包括适当的存储、烘烤和在受控时间范围内的组装，以防止元件劣化并确保长期可靠性。
WiFi设备应用和制造解决方案
WiFi PCB制造服务于从消费电子到企业网络设备的多样化应用，每种应用都需要特定的设计考虑和制造方法。了解应用需求有助于制定最佳的PCB设计和组装策略。
消费类WiFi设备：
智能手机和平板电脑的WiFi实施优先考虑小型化和能效。紧凑的WiFi模块PCB设计在有限的空间限制内集成天线元件，同时为典型使用场景保持足够的无线性能。
智能家居设备（包括支持WiFi的家电、安全摄像头和物联网传感器）需要具有可靠连接性和低功耗的经济高效的WiFi PCB解决方案。单层和双层PCB设计通常为基本的WiFi连接需求提供足够的功能。
企业和工业应用：
用于企业应用的WiFi路由器PCB制造要求卓越的射频性能、热管理和可靠性。具有专用电源层和接地层的多层PCB结构确保在高流量条件下的稳定运行。
在恶劣环境中运行的工业WiFi设备需要坚固的PCB设计，具有增强的热能力和环境保护。高导热PCB基板有助于散热，同时在宽温度范围内保持电气性能。
汽车WiFi集成：
车载WiFi系统需要符合严格可靠性和安全标准的汽车级PCB制造工艺。WiFi PCB设计必须适应汽车环境特有的极端温度变化、抗振动和电磁兼容性要求。
高级驾驶辅助系统（ADAS）和信息娱乐平台集成WiFi连接以支持云服务、软件更新和乘客连接，需要具有卓越可靠性的高性能WiFi PCB实施。
专业WiFi PCB服务与支持
HILPCB提供全面的WiFi PCB制造和组装服务，从原型开发到大批量生产。我们的工程专业知识确保最佳的WiFi性能，同时为全球市场保持成本效益和法规遵从性。
完整制造服务：
• 设计支持：射频工程咨询，使用先进仿真工具优化WiFi PCB布局以实现最高性能和可制造性
• 原型开发：快速原型服务，在投入生产批量之前进行设计验证和性能确认
• 批量生产：可扩展的生产能力，支持从数百到数百万个WiFi PCB的数量，具有一致的质量和交付性能
• 测试与验证：全面测试，包括射频性能验证、协议合规性和环境认证，确保可靠的无线操作
组装与集成：
完整的交钥匙组装服务包括元件采购、精密组装、测试和包装。我们的供应链管理确保WiFi PCB项目的元件可用性和成本优化。
包括ISO 9001:2015认证在内的质量体系确保一致的生产工艺和整个生产过程中的完全可追溯性。汽车应用受益于额外的质量标准，确保车辆集成的卓越可靠性。
技术专长：
我们的工程团队提供可制造性设计（DFM）分析，在开发过程的早期识别潜在问题。阻抗计算器工具和仿真能力优化WiFi PCB设计以实现最高性能和良率。
包括RoHS和REACH认证在内的环境合规性确保全球市场准入，同时支持可持续发展计划。全面的文档和测试报告促进支持WiFi产品的法规审批流程。
WiFi PCB制造常见问题
问：WiFi PCB制造的关键考虑因素是什么？
答：WiFi PCB制造需要受控阻抗布线、适用于射频性能的基板材料、正确的接地层设计以及精确的元件布局，以确保最佳的无线连接和法规合规性。
问：哪些材料最适合WiFi PCB应用？
答：Rogers材料为高端应用提供出色的射频性能，而优质FR4基板适用于成本敏感的WiFi设备。材料选择取决于频率要求、性能规格和成本目标。
问：如何保证WiFi PCB的质量和性能？
答：我们实施全面测试，包括阻抗验证、射频性能测量、组装检验和功能测试。环境认证确保在规定的温度和湿度范围内可靠运行。
问：是否同时支持原型和生产WiFi PCB需求？
答：是的，我们提供从初始原型开发到大批量生产的完整WiFi PCB服务，所有项目阶段均具有可扩展的生产能力和一致的质量标准。
问：提供哪些WiFi PCB组装服务？
答：我们的服务包括精密SMT组装、元件采购、测试和完整的交钥匙解决方案。我们处理WiFi PCB组装的各个方面，从细间距元件到最终系统集成和测试。
