Eine Camcorder-PCB verbindet Bildsensor, Bildsignalprozessor, Speicher, Stromversorgung, Audio, Anzeige, Bedienung und Datenschnittstellen in einem kompakten, thermisch und elektromagnetisch anspruchsvollen System. Die Bildqualität hängt deshalb nicht nur vom Sensor ab: Versorgungsschwankungen, Taktjitter, Rückstrompfade, Leiterplattenverzug, Sensorposition und Wärme können Rauschen, Bildfehler, Verbindungsabbrüche oder Fokusdrift verursachen.
Dieser Leitfaden richtet sich an Entwickler, Qualitätsverantwortliche und Einkäufer für Consumer-Camcorder, professionelle Videokameras, Action-Kameras und vernetzte Kamerasysteme. Er zeigt, welche PCB- und PCBA-Daten eine Fertigungsanfrage benötigt, wie High-Speed-Schnittstellen freigegeben werden und welche Kalibrierungs- und Produktaufgaben nicht mit einer gewöhnlichen elektrischen Endprüfung verwechselt werden dürfen.
Das Wichtigste in Kürze
- Sensordaten über MIPI CSI-2, LVDS oder eine andere Schnittstelle benötigen einen freigegebenen Lagenaufbau, kontrollierte Impedanz, kurze Rückstrompfade und eine Topologie nach Baustein- und Schnittstellenvorgabe.
- Sensorversorgung, Referenzen und Taktquellen müssen von Schaltreglern, Prozessorlasten, Funkmodulen und Motorantrieben entkoppelt werden. „Getrennte Masseflächen“ sind nicht automatisch die richtige Lösung.
- HDI ist dann sinnvoll, wenn BGA-Pitch, Fan-out, Bauraum und Lagenübergänge es erfordern. Eine hohe Videoauflösung allein bestimmt weder Lagenzahl noch Microvia-Aufbau.
- Bildsensor, SoC, Speicher und Spannungswandler erzeugen unterschiedliche Wärmepfade. Besonders der Temperaturgradient am Sensor kann Bildrauschen und optisch-mechanische Stabilität beeinflussen.
- Die Sensorlage relativ zu Objektiv und Gehäuse ist eine optische Toleranz. Leiterplattenregistrierung, Bestückgenauigkeit, Lotmenge, Planlage und Montage müssen gemeinsam betrachtet werden.
- Funktionstest, Firmwareprogrammierung und optische Kalibrierung sind verschiedene Leistungen. RFQ und Angebot müssen benennen, wer Prüfmuster, Algorithmen, Grenzwerte und Kalibrierdaten bereitstellt.
- Eine belastbare Anfrage enthält Blockdiagramm, Schnittstellen, Stackup, BGA- und Sensoranforderungen, Stromsequenz, Wärmekonzept, Prüfplan, Firmwarezustand, Mengen und Rückverfolgbarkeit.
Inhalt dieses Leitfadens
- Welche Leiterplatten gibt es in einem Camcorder?
- Wie wird ein Bildsensor an den Prozessor angebunden?
- Wie werden MIPI-, Speicher- und Videosignale geroutet?
- Wie werden Versorgung und Einschaltreihenfolge geplant?
- Wie werden Bildrauschen und Audiostörungen reduziert?
- Wie wird die Wärme in kompakten Kameras abgeführt?
- Welche PCB-Technologie passt zu BGA und Bauraum?
- Wie werden Sensor, Objektiv und Mechanik toleriert?
- Welche Fertigungs- und Bestückungsprozesse sind kritisch?
- Wie werden Firmware, Funktion und Kalibrierung geprüft?
- Welche Schnittstellen benötigen besondere Freigaben?
- Wie werden Umwelt- und Zuverlässigkeitsanforderungen geplant?
- Welche Fehlerbilder treten häufig auf?
- Was bestimmt Kosten und Lieferzeit?
- Welche Angaben gehören in die RFQ-Unterlagen?
- Welche Leistungen kann HILPCB anbieten?
- Welche Normen und Verantwortungsgrenzen gelten?
- FAQ

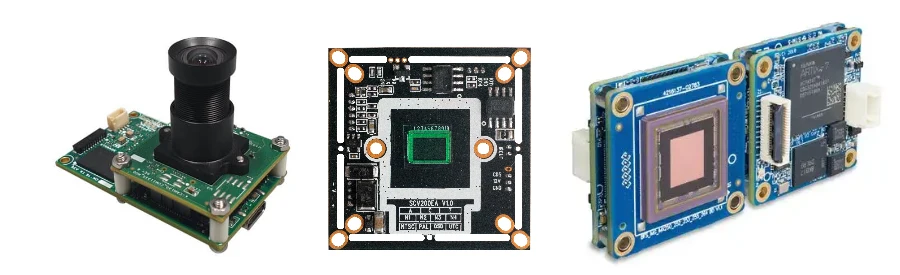

Welche Leiterplatten und Funktionsbereiche hat ein Camcorder?
Ein kompaktes Gerät kann alle Funktionen auf einer Hauptplatine vereinen. Professionelle Systeme trennen dagegen häufig Sensorkopf, Bildverarbeitung, Bedienung, Anzeige, Audio, Stromversorgung und Schnittstellen. Die Aufteilung folgt aus Wärme, Abschirmung, mechanischer Lage, Wartung und Datenrate — nicht aus einer festen Zahl von Platinen.
| Funktionsbereich | Typische Bauteile | Kritische PCB-Frage |
|---|---|---|
| Sensorkopf | CMOS-Sensor, Takt, lokale Regler, gegebenenfalls Speicher | Wie bleiben Versorgung, Takt, Planlage und Wärmeeintrag kontrolliert? |
| Bildverarbeitung | SoC, ISP, FPGA, LPDDR, Bootspeicher | Wie werden BGA-Fan-out, High-Speed-Rückströme und Wärme beherrscht? |
| Aufzeichnung | SD, eMMC, NVMe oder CFexpress je Produkt | Welche Datenrate, Signalintegrität und Steckzyklen müssen nachgewiesen werden? |
| Anzeige und Bedienung | LCD/OLED, Touch, Tasten, Encoder und Status-LEDs | Ist eine flexible oder Starrflex-Verbindung mechanisch robuster als ein Kabel? |
| Audio | Mikrofonvorspannung, Vorverstärker, Codec, Kopfhörer- oder Line-Schnittstelle | Wie werden analoge Signale vor digitalen und schaltenden Störquellen geschützt? |
| Optiksteuerung | Motor-, Blenden-, Fokus- und Stabilisierungsantriebe | Wie werden Stromspitzen und induktive Störungen von Sensor und Audio ferngehalten? |
| Externe Schnittstellen | USB, HDMI, SDI, Ethernet, Funk oder Timecode | Welche Protokoll-, ESD-, Steckverbinder- und EMV-Prüfung ist erforderlich? |
Wann sollte der Sensorkopf getrennt werden?
Eine separate Sensorplatine kann den optischen Aufbau vereinfachen, den Sensor von Prozessorwärme entkoppeln und Varianten mit unterschiedlichen Sensoren ermöglichen. Sie fügt jedoch einen Hochgeschwindigkeitsverbinder oder ein Flexkabel hinzu. Pinbelegung, Rückstrompfade, Kabelimpedanz, Schirmung, Steckzyklen und Montagezug müssen dann in die Signalintegritäts- und Zuverlässigkeitsbewertung einbezogen werden.
Wie wird ein CMOS-Bildsensor an die Camcorder-PCB angebunden?
Moderne Bildsensoren liefern Daten häufig über MIPI CSI-2 mit D-PHY oder C-PHY, über LVDS-basierte Schnittstellen oder über herstellerspezifische parallele beziehungsweise serielle Verbindungen. Die konkrete Lane-Zahl, Datenrate, Impedanz, Terminierung und erlaubte Leitungslänge folgen der Schnittstellenspezifikation sowie den Vorgaben von Sensor und Empfänger.
Welche Signale am Bildsensor sind besonders empfindlich?
- differenzielle Daten- und Taktleitungen;
- Referenztakt, Reset, Trigger und Synchronisation;
- analoge und digitale Versorgungsschienen mit ihrer Einschaltreihenfolge;
- I²C-, SPI- oder andere Konfigurationsschnittstellen;
- Masse- und Gehäusebezug des Sensormoduls;
- Testpunkte oder Debug-Leitungen mit zusätzlicher Kapazität;
- lokale Temperatur-, Fokus- oder Stabilisierungsrückmeldungen.
Die Sensorversorgung sollte nicht durch pauschal möglichst große Kondensatoren „verbessert“ werden. Kapazität, ESR, Platzierung, Reglerstabilität, Einschaltstrom und Einschaltreihenfolge müssen gemeinsam stimmen. Ein Oszilloskopbild am entfernten Testpunkt kann den realen Spannungsverlauf am Sensorpad verfehlen.
Wie werden Lane-Tausch und Polaritätswechsel behandelt?
Manche MIPI-Implementierungen erlauben eine logische Zuordnung der Datenkanäle oder Polaritätswechsel, andere nur in klar definierten Grenzen. Diese Möglichkeiten müssen vor dem Layout anhand der verwendeten Bausteine, IP-Konfiguration und Software bestätigt werden. Ein geometrisch bequemer Tausch ohne dokumentierte Freigabe kann zu einem nicht startenden oder nur in bestimmten Modi funktionierenden Kamerasystem führen.
Wie werden MIPI CSI-2, LPDDR und Videoschnittstellen geroutet?
High-Speed-Layout beginnt mit dem Lagenaufbau. Leiterbreite, Abstand, Referenzlage, Dielektrikum und Kupferdicke bestimmen die Impedanz. Das Routing muss über einen durchgehenden Referenzpfad geführt werden; Splits oder große Aussparungen unter einer Leitung können Rückstrom und Gleichtaktstörung verschlechtern.
Welche Regeln gelten für differenzielle Kamerasignale?
- Zielimpedanz und Toleranz nach Schnittstellen- und Bausteinvorgabe festlegen;
- beide Leiter eines Paares mit vergleichbarer Geometrie und Umgebung führen;
- Stubs, unnötige Testpads und lange Via-Abzweige vermeiden;
- Lagenwechsel mit einem geeigneten Rückstromübergang begleiten;
- Abstände zu Schaltknoten, Taktquellen und anderen schnellen Netzen festlegen;
- Längenausgleich nur innerhalb der tatsächlich geforderten Gruppe anwenden;
- Steckverbinder und Flexkabel in Kanalmodell und Messplan einbeziehen.
Übermäßiges Mäandrieren kann mehr Kopplung und Verlust erzeugen als eine geringe, zulässige Längendifferenz. Die Layoutregel sollte deshalb eine nachvollziehbare Zeit- oder Längentoleranz aus dem Schnittstellenbudget enthalten und nicht nur „alle Leitungen gleich lang“ fordern.
Braucht jede 4K- oder 8K-Kamera Hochfrequenzlaminat?
Nein. Ob Standard-FR-4, verlustärmeres Laminat oder ein hybrider Aufbau erforderlich ist, hängt von Datenrate, Leitungslänge, Via-Anzahl, Steckverbinder, zulässigem Verlust und Kanalbudget ab. Eine High-Speed-Leiterplatte wird aus einer Einfügedämpfungs- und Signalintegritätsbewertung spezifiziert, nicht allein aus der Videoauflösung.
Bei LPDDR und anderen parallelen High-Speed-Bussen kommen Byte-Lanes, DQS-Bezug, Topologie, Terminierung und Controllerregeln hinzu. Diese Netze benötigen eigene Constraints und dürfen nicht mit den Regeln einer seriellen Kameraschnittstelle vermischt werden.
Wie werden Stromversorgung und Einschaltreihenfolge einer Kamera-PCB geplant?
Bildsensor, Prozessor, Speicher, Audio, Anzeige, Funk und Motoren benötigen mehrere Spannungsschienen mit unterschiedlichen Lastsprüngen und Rauschgrenzen. Das Stromversorgungskonzept umfasst Reglerauswahl, Einschaltreihenfolge, Reset, Verhalten bei Unterspannung, Abschaltung und Rückspeisepfade.
Welche Stromschienen sollten getrennt bewertet werden?
| Last | Typische Anforderung | Häufiges Risiko |
|---|---|---|
| Sensor analog | geringes Rauschen und lokaler Abblockpfad | Schaltreglerwelligkeit oder digitaler Rückstrom koppelt in das Bild ein |
| Sensor digital und I/O | definierte Sequenz und schnelle Laständerung | Pegel liegt an, bevor die zugehörige Versorgung stabil ist |
| Prozessor- und Speicherkern | hohe transiente Ströme bei niedriger Spannung | unzureichende Entkopplung oder zu induktiver Strompfad |
| Motor und Aktuator | Stromspitzen und induktive Abschaltenergie | Versorgungseinbruch, Masseverschiebung oder Störung des Sensors |
| Audio | niedrige Störspannung und kontrollierter Massebezug | Takt- oder PWM-Komponenten werden hörbar |
| externe Schnittstelle | Inrush, ESD und Rückspeisung beachten | Gerät speist über Signalleitungen in ausgeschaltete Domänen zurück |
Freigabe- beziehungsweise Power-Good-Signale und Reset sollten im realen Einschalt-, Ausschalt- und Batteriewechselprofil geprüft werden. Ein Laborstart mit langsamem Netzteil bildet einen angeschlossenen USB-Akku, eine schwache Batterie oder ein Hot-Plug-Ereignis nicht automatisch ab.
Wie werden Bildrauschen, Taktstörungen und Audiobrummen reduziert?
Eine Kamera ist ein Mixed-Signal-System. Schaltregler, DDR, Funk, Display und Motorantrieb arbeiten nahe an empfindlichen Sensor- und Audioschaltungen. Die wirksamste Gegenmaßnahme ist ein kontrollierter Strompfad mit sinnvoller Platzierung; eine willkürliche Aufteilung der Masse kann dagegen Rückströme verlängern und Störungen verschärfen.
Welche Layoutmaßnahmen helfen wirklich?
- rauscharme Regler und Filter nahe an empfindlichen Lasten platzieren;
- Sensor- und Audioentkopplung mit kurzen Verbindungen zur zugehörigen Referenz ausführen;
- Schaltknotenflächen von Abwärts- oder Aufwärtswandlern klein halten;
- Induktivitäten, Display-Takt, Funkantenne und Motorleitungen räumlich von Analogpfaden trennen;
- Mikrofon- und Kopfhörerleitungen differenziell oder geschirmt führen, wenn die Schnittstelle dies vorsieht;
- ESD-Ableitpfade am Steckverbinder kurz zu Chassis oder vorgesehener Referenz führen;
- Taktoszillatoren und PLL-Versorgung nach Herstellerlayout und Messplan behandeln.
Periodische Bildstreifen lassen sich häufig mit Versorgungs-, Takt- oder Beleuchtungsfrequenzen korrelieren. Für die Analyse müssen Rohbild, Belichtungszeit, Bildrate, Verstärkung, Versorgung und Betriebsmodus dokumentiert werden.
Wie wird die Wärme in einer kompakten Camcorder-PCB abgeführt?
Prozessor, Speicher, Bildsensor, Displaytreiber, Funkmodul und Spannungswandler erzeugen Wärme. Der Sensor profitiert nicht immer von derselben thermischen Strategie wie der Prozessor: Ein Wärmeverteiler kann den SoC kühlen, zugleich aber einen unerwünschten Temperaturgradienten in Richtung Sensor oder Objektiv erzeugen.
Welche thermischen Grenzwerte gehören in den Prüfplan?
- Sperrschicht- oder Gehäusetemperatur von SoC, Speicher und Reglern;
- Sensortemperatur oder geeigneter Ersatzmesspunkt;
- Gehäuseoberfläche und vom Nutzer berührbare Bereiche;
- Temperatur an Akku, Ladepfad und Leistungssteckverbinder;
- Aufnahmedauer in höchster Datenrate, Streaming- und Ladebetrieb;
- Umgebungstemperatur, Luftstrom, Displaystellung und geschlossenes Gehäuse;
- Verhalten bei thermischer Drosselung und Wiederanlauf.
Thermische Vias, Kupferflächen, Wärmeleitfolie, Graphitverteiler oder ein Metallrahmen können den Wärmepfad verbessern. Ihre Wirkung muss jedoch im montierten Gerät geprüft werden. Eine wärmeleitfähige Leiterplatte ist nur dann sinnvoll, wenn der begrenzende Wärmewiderstand tatsächlich im PCB-Aufbau liegt.
Welche PCB-Technologie passt zu BGA, Sensor und Bauraum?
Lagenzahl und Via-Technologie folgen aus Pin-Dichte, BGA-Pitch, Referenzlagen, Stromversorgung, Schnittstellen und Fertigungsregeln. HDI kann Microvias, Via-in-Pad und kurze Lagenwechsel ermöglichen, erhöht aber Presszyklen, Prüfaufwand und Materialrisiko. Ein HDI-Aufbau sollte nur dort eingesetzt werden, wo Fan-out oder Bauraum ihn rechtfertigt.
Wann ist Starrflex statt Steckverbinder sinnvoll?
Eine Starrflex-Leiterplatte kann Sensor, Hauptplatine, Display oder Bedienfeld ohne separate Kabelstecker verbinden. Sie spart Bauraum und Montagepunkte, verlangt aber definierte Biegeradien, Neutralzone, Versteifungen, Kupferorientierung und Montagefolge. Bewegliche Display- oder Sucherverbindungen benötigen zusätzlich eine dynamische Lebensdauerbewertung; eine statisch geeignete Flexzone ist nicht automatisch für wiederholtes Biegen freigegeben.
Bei starren Multilayern sind symmetrischer Lagenaufbau, Kupferbalance und kontrollierte Restkupferverteilung wichtig, weil Verzug die BGA-Lötstellen und die optische Sensorebene beeinflussen kann.
Wie werden Bildsensor, Objektiv und Leiterplatte mechanisch toleriert?
Fokus und Bildlage werden durch den Abstand und die Neigung zwischen Sensorfläche und Objektiv bestimmt. Die PCB-Zeichnung muss daher kennzeichnen, welche Bohrungen, Kanten und Flächen optische Bezüge sind. Gewöhnliche Konturtoleranzen oder eine globale Platinenebenheit reichen für einen präzisen Sensoraufbau möglicherweise nicht aus.
Welche Toleranzen gehören in die Optik-Schnittstelle?
- XY-Position und Drehwinkel des Sensors zur mechanischen Referenz;
- Z-Höhe und Verkippung nach dem Lötprozess;
- Leiterplattenplanlage im Montagebereich;
- Objektivhalterposition, Schraubmoment oder Klebeprozess;
- Dicke und Aushärtung von Dichtung, Abstandshalter oder Filterglas;
- zulässige Partikel und Reinigungsanforderung im optischen Pfad;
- aktive Ausrichtung oder feste Montage mit zugehörigem Kalibrierkonzept.
Bei der aktiven optischen Ausrichtung (Active Alignment) wird der Sensor oder Objektivhalter während einer Bildmessung ausgerichtet und anschließend fixiert. Das ist keine gewöhnliche SMT-Funktion und benötigt spezielle Optik, Software, Vorrichtung sowie Kenntnisse über Klebstoff und Aushärtung. Wenn der Fertigungspartner diese Leistung erbringen soll, muss sie ausdrücklich angefragt und qualifiziert werden.
Welche Fertigungs- und Bestückungsprozesse sind bei Kamera-PCBs kritisch?
Feine BGA-Pitches, Sensor-Landeflächen, Steckverbinder und Starrflex-Übergänge benötigen stabile Prozessfenster. Der PCB-Hersteller muss Via-Aufbau, Planarität, Lötstoppmaskenregistrierung und Oberflächenfinish beherrschen; der Bestücker zusätzlich Pastendruck, Bauteilhandhabung, Reflow und Sauberkeit.
Welche Nachweise sind für Prototyp und Serie sinnvoll?
| Prozess | Kritischer Punkt | Möglicher Nachweis |
|---|---|---|
| Leiterplattenfertigung | Stackup, Impedanz, Microvias, Verzug und E-Test | Impedanzcoupon, Schliff, Maß- und elektrische Prüfung nach Vereinbarung |
| Pastendruck | Volumen an BGA, Sensor, fein gerasterten Anschlüssen und Massepads | SPI-Daten und freigegebene Schablone |
| Bestückung | Sensorposition, BGA-Versatz, Steckverbinder und Polarität | AOI, Koordinatenprüfung und Erstmusterbericht |
| Reflow | Warpage, Hohlräume, Bauteiltemperatur und Feuchteempfindlichkeit | instrumentiertes Profil, Röntgen und Handhabungsnachweis |
| Reinigung | Rückstände nahe Sensor, Audio und Hochimpedanznetzen | freigegebener Prozess und vereinbarte Sauberkeitsprüfung |
| Programmierung | Bootloader, Firmware, Schlüssel oder Seriennummer | Versions- und Zuordnungsprotokoll mit Zugriffsgrenzen |
| Funktionstest | Bild, Audio, Speicher, Bedienung und Schnittstellen | dokumentierte Testversion, Grenzwerte und Ergebnisdatensatz |
Bildsensoren und optische Bauteile benötigen partikelsichere Handhabung. „Reinraum“ sollte nur verlangt werden, wenn Klasse, Messstelle, Prozessbereich und Produktbedarf festgelegt sind. Häufig sind kontrollierte Sauberkeit, Schutzkappen, Ionisierung und eine definierte Endreinigung die präzisere Anforderung.
Wie werden Firmware, Kamerafunktion und Bildkalibrierung geprüft?
Ein elektrischer PCBA-Test prüft Netze, Spannungen oder digitale Grundfunktionen. Ein Kamerafunktionstest erzeugt dagegen ein Bild und bewertet Datenpfad, Bildrate, Speicher und Bedienung. Die optische Kalibrierung bestimmt oder schreibt zusätzlich Korrekturdaten für Sensor, Objektiv und Bildverarbeitung.
Welche Kalibrierungen können bei Camcordern erforderlich sein?
- Defektpixel- oder Schwarzpegelkorrektur;
- Lens Shading beziehungsweise Helligkeits- und Farbabschattung;
- Weißabgleich und Farbmatrix nach Projektvorgabe;
- Fokus- oder Objektivpositionskalibrierung;
- Bildstabilisierung und Gyroskopabgleich;
- Mikrofonpegel, Kanalbalance und Audiotakt;
- Display- oder Sucherabgleich;
- Seriennummer, MAC-Adresse oder weitere Gerätekonfiguration.
Nicht jede Kamera benötigt jede Kalibrierung. Algorithmen, Testcharts, Beleuchtung, Abstand, Firmware, Grenzwerte und Datenspeicherformat müssen vom Gerätehersteller freigegeben werden. Der Fertigungspartner darf fehlende Produktgrenzen nicht durch eigene Annahmen ersetzen.
Wie wird ein Bildfunktionstest reproduzierbar?
Testchart, Beleuchtungsstärke, Farbtemperatur, Abstand, Objektivstellung, Belichtungsmodus, Bildrate, Verstärkung, Temperatur und Firmware müssen festgelegt sein. Automatische Belichtung oder Weißabgleich kann Fehler verdecken, wenn der Prüfmodus nicht kontrolliert wird. Für die Serie sind wenige robuste Merkmale oft wirksamer als eine unklare Vollbildbewertung.
Welche Camcorder-Schnittstellen benötigen besondere Freigaben?
USB, HDMI, SDI, Ethernet, Speicherkarten und Funkmodule haben jeweils eigene elektrische und protokollseitige Anforderungen. Leiterplatte, Steckverbinder, Kabel, ESD-Schutz und Firmware bilden den Übertragungskanal. Ein Durchgangstest der Pins belegt keine Datenrate und keine Konformität.
| Schnittstelle | PCB-Schwerpunkt | Systemnachweis |
|---|---|---|
| USB | Impedanz, Rückstrom, ESD, Type-C- und Versorgungspfad | Enumeration, Datenrate, Laden und Compliance nach Produktziel |
| HDMI | Kanalverlust, Laufzeitversatz, ESD und Steckverbinder | Videoformate, Hot-Plug und Schnittstellenprüfung nach Lizenzvorgabe |
| SDI | kontrollierter 75-Ω-Kanal einschließlich Steckverbinder | Jitter, Augenmuster und Videoformat nach zutreffender SMPTE-Spezifikation |
| Ethernet/PoE | Magnetics, Paarführung, Isolation und Leistungsweg | Link, Datenlast, PoE-Klasse und Temperatur im Gerät |
| SD oder CFexpress | Pin-Fan-out, Referenz, Steckverbinder und Hot-Plug | Schreib-/Leselast, Medienkompatibilität und Dauertest |
| Funk | Antennenfreiraum, Masse, Koexistenz und Störpfade | Funkleistung und regulatorische Prüfung im Endgehäuse |
Marken- und Schnittstellenbezeichnungen können Lizenz-, Logo- oder Zertifizierungsanforderungen mit sich bringen. Der Gerätehersteller muss festlegen, welche offizielle Compliance-Prüfung und welche autorisierte Prüfstelle benötigt werden.
Wie werden Umwelt- und Zuverlässigkeitsanforderungen für Camcorder-PCBs geplant?
Einsatzprofile reichen vom klimatisierten Studio bis zur Action-Kamera oder Außenüberwachung. Temperatur, Feuchte, Kondensation, Vibration, Sturz, Salz, Staub und Reinigungsmittel dürfen deshalb nicht pauschal aus der Produktbezeichnung abgeleitet werden.
Eine Beschichtung kann ausgewählte Oberflächen schützen, erzeugt aber keine IP-Schutzart des Geräts. IP-Prüfungen gelten für das vollständige Gehäuse mit Dichtungen, Steckern und Montagezustand. Ebenso benötigen Akku, Speicherkarte, Displaygelenk und Objektivmechanik eigene Umwelt- und Lebensdauerprüfungen.
Für kontinuierliche Aufzeichnung sind thermischer Gleichgewichtszustand, Speicherlast, Encoderbetrieb, Funkstreaming und gegebenenfalls Laden gleichzeitig zu prüfen. Ein kurzer Vorschaumodus bildet diese Belastung nicht ab.
Typische Fehler bei Camcorder-PCBs diagnostizieren
| Fehlerbild | Mögliche Ursache | Zuerst zu prüfender Nachweis |
|---|---|---|
| periodische Streifen im Bild | Versorgungskopplung, Takt, PWM-Beleuchtung oder Motorstrom | Rohbild, Belichtungszeit, Versorgungsschienen und Spektrum im gleichen Betriebsmodus |
| Bild startet nur bei manchen Temperaturen | Einschaltreihenfolge, Reset, Taktstart, BGA-Lötstelle oder Sensorinitialisierung | Versorgungsspannungen, Reset, Logdatei und Röntgen-/Lötbefund |
| einzelne Frames fehlen | MIPI-Kanal, Speicherbandbreite, Firmware oder thermische Drosselung | Interface-Fehlerzähler, Datenrate, Temperatur und Speicherlast |
| Fokus driftet während langer Aufnahme | Sensor-/Objektivtemperatur, Leiterplattenverzug oder Halterausdehnung | Temperaturkarte und optische Messung über die Aufnahmedauer |
| Audio enthält digitale Töne | gemeinsame Rückströme, Schaltregler, Taktkopplung oder Codec-Versorgung | Audiospektrum und PCB-Strompfad bei definiertem Kameramodus |
| Speicher wird sporadisch getrennt | Signalintegrität, Versorgungseinbruch, Steckkontakt oder Medienkompatibilität | Spannungseinbruch, Protokolllog und Test mit freigegebenen Medien |
| USB oder HDMI fällt nur mit bestimmtem Kabel aus | zu kleines Kanalbudget, ESD-Bauteil oder Steckverbinderverlust | Augen-/Fehlermessung und Kanalaufbau mit Grenzkabeln |
| Sensor sitzt schief | Pastenungleichheit, Warpage, Bestückung oder mechanische Verspannung | SPI, Planlage, Reflowprofil und optische Bezugsmessung |
Die Fehleranalyse muss PCBA-Revision, Firmware, Sensorcharge, Objektiv, Versorgung, Aufnahmeformat, Temperatur und Testaufbau konstant halten. Sonst werden Software-, Optik- und Leiterplattenursachen leicht miteinander verwechselt.
Was bestimmt Kosten und Lieferzeit einer Camcorder-PCB?
| Kostentreiber | Warum er wirkt | Frühzeitig zu klärende Entscheidung |
|---|---|---|
| HDI und Via-in-Pad | zusätzliche Press-, Laserbohr-, Füll- und Planarisierungsschritte | nur für tatsächlich erforderlichen BGA-Fan-out einsetzen |
| verlustarmes Material | Beschaffung, Mindestmenge und eigener Pressaufbau | Kanalbudget vor Materialwahl berechnen |
| Starrflex-Aufbau | Spezialmaterial, längerer Prozess und niedrigere Panelnutzung | gegen Flexkabel und Steckverbinder technisch vergleichen |
| optische Sensortoleranz | Messvorrichtung, Planlage und gegebenenfalls aktive Ausrichtung | Referenzen und Kalibrierverfahren vor Angebot festlegen |
| Firmware und Schlüssel | sichere Datenübergabe, Programmierung und Protokollierung | Eigentum, Zugriff und Versionierung vertraglich klären |
| Bild- und Audioprüfung | Testchart, Beleuchtung, Akustik, Software und Prüfzeit | wenige messbare Serienmerkmale definieren |
| Schnittstellen-Compliance | Spezialgeräte, Vorrichtungen und autorisierte Labore | interne Vorprüfung und offizielle Freigabe trennen |
| Bauteilverfügbarkeit | Sensor, SoC, Speicher und Steckverbinder können lange Vorlaufzeiten haben | freigegebene Alternativen und Bedarfsprognose bereitstellen |
Eine pauschal höhere Lagenzahl oder ein teureres Laminat verbessert die Kamera nicht automatisch. Kosten sinken meist wirksamer durch ein begründetes Stackup, reduzierte Via-Komplexität, klare Testgrenzen und früh freigegebene Bauteilalternativen.
Welche Angaben gehören in die RFQ-Unterlagen für Camcorder-PCBs?
Produkt- und Architekturdaten
- Kameratyp, Aufnahmeformate, Bildraten und Betriebsarten;
- Blockdiagramm mit Sensor, Prozessor, Speicher, Audio, Anzeige und Schnittstellen;
- Stromquelle, Ladebetrieb, Leistungszustände und thermisches Profil;
- mechanischer Aufbau, Gehäuse, Objektiv, Display und Kühlung;
- Zielmärkte, Schnittstellenlizenzen und anzuwendende Normen;
- Prototyp-, Pilot- und Serienmengen sowie Bedarfsprognose.
Leiterplatten- und Signalintegritätsdaten
- Gerber oder ODB++, Bohrdaten, Netzliste und eindeutige Revision;
- Lagenaufbau, Material, Kupfer, Impedanzen und Toleranzen;
- BGA-Pitches, Via-in-Pad-, Microvia- und Füllanforderungen;
- MIPI-, LPDDR-, USB-, HDMI-, SDI-, Ethernet- und Speicherkarten-Constraints;
- Steckverbinder, Flexkabel, Starrflexzonen und mechanische Referenzen;
- Sensorplanlage, XY-/Z-/Kipptoleranz und optische Bezugspunkte;
- Wärmepfade, Wärmeleitmaterial, Metallrahmen und Temperaturgrenzen.
Bestückungs-, Test- und Kalibrierdaten
- Stückliste, Pick-and-Place, Bestückungs- und Panelzeichnung;
- Feuchteempfindlichkeit, Sauberkeit und optische Handhabung;
- Schablone, Reflowprofil und Akzeptanzkriterien für BGA und Sensor;
- Programmierdaten, Firmwareversion, Schlüssel- und Seriennummernprozess;
- elektrische Prüfung, Bild-, Audio-, Speicher- und Schnittstellentest mit Grenzwerten;
- Kalibrieralgorithmen, Testcharts, Beleuchtung und Datenspeicherformat;
- Umwelt-, EMV- und Zuverlässigkeitsprüfung mit Verantwortungszuordnung;
- Rückverfolgbarkeitsfelder, Berichte, Aufbewahrungszeit und Änderungslenkung.
Fehlen Schnittstellen-Constraints, Sensorreferenzen oder ein definierter Testmodus, kann ein Lieferant die PCBA bestücken, aber keine belastbare Zusage zu Bildqualität, Kanalreserve oder Kalibrierergebnis geben.
Welche Camcorder-PCB-Leistungen kann HILPCB anbieten?
HILPCB prüft projektbezogen, welcher Umfang von Lagenaufbau- und DFM-Unterstützung über Leiterplattenfertigung bis zu SMT-Bestückung, Beschaffung, Programmierung und vereinbarter Funktionsprüfung angeboten werden kann. Grundlage sind freigegebene Fertigungsdaten, Bauteile, Firmware, Testmittel und messbare Abnahmekriterien.
Ein sinnvoller Ablauf umfasst:
- Anforderungsprüfung: Architektur, Datenraten, Stromsequenz, Wärme, Mechanik, Kalibrierung und Zielnormen klären.
- DFM- und Stackup-Prüfung: BGA-Fan-out, Impedanz, Via-Aufbau, Rückstrompfade, Starrflexzonen und Panelisierung bewerten.
- Prototyp und Erstmuster: Leiterplattennachweise, SPI/AOI/Röntgen, Programmierung und vereinbarte Grundfunktion dokumentieren.
- Produktvalidierung: Bildqualität, Optik, Audio, Thermik, Schnittstellen, EMV und Umwelt durch den jeweils verantwortlichen Partner prüfen.
- Pilot- und Serienfreigabe: Prüfsoftware, Kalibrierdaten, Rückverfolgbarkeit, Nacharbeit und Änderungslenkung festlegen.
HILPCB bestätigt im Angebot, ob HDI, Starrflex, spezielle Impedanzcoupons, Firmwareprogrammierung, Bildprüfvorrichtungen oder Kalibrierleistungen verfügbar sind. Schaltungs- und Optikdesign, Algorithmen, Cybersicherheit, Schnittstellenlizenzierung und Endproduktzulassung verbleiben beim Gerätehersteller, sofern kein abweichender Leistungsumfang ausdrücklich vereinbart wurde.
Welche Normen und Verantwortungsgrenzen gelten für Camcorder-PCBs?
Je nach Produkt und Markt können unter anderem folgende Dokumente oder Spezifikationen relevant sein:
- IEC 62368-1 für die Sicherheit von Audio-/Video-, Informations- und Kommunikationstechnik;
- CISPR 32 beziehungsweise EN 55032 für Störaussendung und CISPR 35 beziehungsweise EN 55035 für Störfestigkeit von Multimediageräten;
- MIPI-Alliance-Spezifikationen für CSI-2 sowie D-PHY oder C-PHY;
- USB-IF-, HDMI- und SMPTE-Spezifikationen für die jeweils implementierten Schnittstellen;
- IEEE-802.3-Anforderungen für Ethernet und gegebenenfalls Power over Ethernet;
- JEDEC J-STD-033 für Handhabung, Verpackung, Versand und Einsatz feuchteempfindlicher Bauteile;
- IPC-6012, IPC-A-600 und IPC-A-610 für vertraglich vereinbarte Leiterplatten- und Baugruppenakzeptanz.
Ausgabe, Lizenzstatus, Produktklasse und nationale Übernahme müssen im Projekt bestätigt werden. Der PCB-Hersteller verantwortet den freigegebenen Leiterplattenprozess, der EMS-Partner den vereinbarten Bestückungs-, Programmier- und Prüfprozess. Der Gerätehersteller verantwortet Schaltung, Optik, Firmware, Kalibriergrenzen, EMV, Sicherheit und Produktfreigabe.
Häufige Fragen zu Camcorder- und Kamera-Leiterplatten
Wie viele Lagen braucht eine Camcorder-PCB?
Es gibt keine feste Zahl. BGA-Fan-out, MIPI- und Speicherbusse, Stromversorgung, Referenzlagen, Bauraum und EMV bestimmen den Lagenaufbau. Ein früher Stackup mit Impedanz- und Rückstromplanung ist aussagekräftiger als eine pauschale Vorgabe nach Videoauflösung.
Braucht MIPI CSI-2 immer kontrollierte Impedanz?
Die physikalische Schnittstelle benötigt einen Kanal nach der zutreffenden D-PHY- oder C-PHY-Spezifikation und den Bausteinvorgaben. Zielimpedanz, Toleranz, Lane-Länge, Steckverbinder und Flexkabel müssen deshalb im Stackup und Kanalbudget kontrolliert werden.
Wann ist HDI für eine Kamera-Leiterplatte sinnvoll?
HDI ist sinnvoll, wenn feine BGA-Pitches, hoher Fan-out oder begrenzter Bauraum mit konventionellen Durchkontaktierungen nicht fertigungsgerecht lösbar sind. Es sollte nicht allein wegen 4K- oder 8K-Aufzeichnung gewählt werden.
Kann der PCBA-Hersteller die Bildkalibrierung übernehmen?
Nur wenn Ausrüstung, Testchart, Beleuchtung, Algorithmus, Firmware, Grenzwerte und Datenspeicherformat vereinbart und qualifiziert sind. Eine gewöhnliche Funktionsprüfung oder ein sichtbares Vorschaubild ist noch keine optische Kalibrierung.
Wie wird die Sensorplanlage nach dem Reflow geprüft?
Die Methode hängt von optischer Toleranz und mechanischer Referenz ab. Möglich sind taktile oder optische 3D-Messungen, eine Funktionsmessung mit Objektiv oder eine aktive optische Ausrichtung. Zeichnung und Prüfplan müssen XY-, Z- und Kipptoleranz sowie Messbezug nennen.
Warum entstehen periodische Streifen im Kamerabild?
Häufige Ursachen sind Versorgungskopplung, Takt- oder Schaltreglerfrequenzen, PWM-Beleuchtung, Motorströme oder eine ungeeignete Belichtungszeit. Für die Diagnose müssen Rohbild und elektrische Messung im gleichen reproduzierbaren Betriebsmodus erfasst werden.
Welche Daten beschleunigen ein Angebot für Camcorder-PCBs?
Vollständige Fertigungs- und Bestückungsdaten, Blockdiagramm, Stackup, Schnittstellen-Constraints, Sensor- und BGA-Toleranzen, Stromsequenz, Wärmekonzept, Firmware- und Kalibrierumfang, Prüfgrenzen, Mengen und Rückverfolgbarkeit reduzieren Rückfragen deutlich.
Welche Unterlagen werden für ein belastbares Angebot benötigt?
Benötigt werden freigegebene Produktionsdaten, BOM, technische Grenzwerte, Prüfanforderungen, Mengen und Zieltermin. Offene Annahmen sollten vor Preis- und Terminfreigabe dokumentiert werden.
Welche Prüfungen sollten vor der Serienfreigabe vereinbart werden?
Fertigungs-, Funktions- und Zuverlässigkeitsprüfungen werden aus Fehlerrisiko und Produktspezifikation abgeleitet. Prüfmethode, Grenzwert, Stichprobe und Bericht gehören in den Control Plan.
Wovon hängen Kosten und Lieferzeit ab?
Material, Lagenaufbau, Geometrien, Sonderprozesse, Bauteilverfügbarkeit, Testtiefe, Dokumentation, Menge und Freigabestatus bestimmen Kosten und Termin gemeinsam.
Wann ist ein Pilotlos sinnvoll?
Ein Pilotlos ist sinnvoll, wenn neue Materialien, enge Toleranzen, komplexe Bestückung oder ein neuer Testprozess vor der Serie unter realen Bedingungen bestätigt werden müssen.
Wie werden Bauteil- und Materialalternativen freigegeben?
Alternativen werden nicht stillschweigend eingesetzt. Datenblatt, Form-Fit-Function, Prozessauswirkung und nötige Delta-Prüfungen werden vor der Kundenfreigabe bewertet.
Fazit
Eine robuste Camcorder-PCB entsteht aus kontrollierten Sensor- und High-Speed-Kanälen, stabiler Stromversorgung, beherrschten Rückstrompfaden, einem realistischen Wärmekonzept sowie optisch und mechanisch definierten Sensorreferenzen. HDI, verlustarmes Material oder Starrflex sind Werkzeuge, keine pauschalen Qualitätsmerkmale.
Wer Schnittstellenbudgets, Sensorlage, Firmwarezustand und Prüfverantwortung bereits in den RFQ-Unterlagen festlegt, schafft eine belastbare Grundlage für DFM, Prototyp und Serie. Bildqualität, Kalibrierung und Konformität müssen anschließend am vollständigen Kamerasystem mit freigegebener Optik, Software und Mechanik bestätigt werden.
