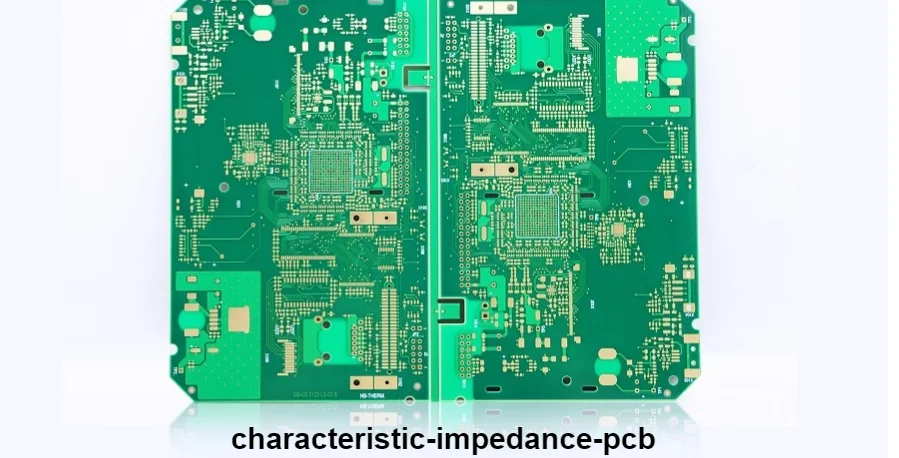

Eine Leiterplatte mit kontrollierter Impedanz enthält spezifizierte Übertragungsleitungsstrukturen, die innerhalb definierter Toleranzen festgelegte Wellenwiderstände erreichen müssen. Das Ziel entsteht durch das abgestimmte Zusammenspiel von Stack-up, Leitergeometrie, Materialsystem, Fertigungsprozess und Prüfplan – nicht allein durch die Leiterbahnbreite.
Dieser Leitfaden zeigt Entwicklungs- und Beschaffungsteams, welche Größen der Leiterplattenhersteller kontrollieren und nachweisen muss.
Was sollten Entwickler und Einkäufer zuerst wissen?
- Der Wellenwiderstand wird durch die Leiterbahn und ihre elektromagnetische Umgebung bestimmt, darunter Bezugslagen, Geometrie, dielektrische Eigenschaften, Kupferdicke und benachbarte Leiter.
- Entscheidend ist die Flankensteilheit und nicht allein die Taktfrequenz, wenn beurteilt wird, ob sich eine digitale Verbindung wie eine Übertragungsleitung verhält.
- Das Ergebnis eines Feldlösers ist eine Entwurfsprognose; eine TDR-Messung an einem repräsentativen Coupon liefert einen Fertigungsnachweis. Beides ersetzt keine Signalintegritätsprüfung des Gesamtsystems.
- Die Fertigungszeichnung sollte Impedanzart, Sollwert, Toleranz, Lage, Bezugsebene, Leiterbreite und differentiellen Abstand eindeutig angeben.
- Lassen Sie den Hersteller den Stack-up prüfen, bevor das Layout festgeschrieben wird.
Was bedeutet charakteristische Impedanz bei einer Leiterplatte?
Die charakteristische Impedanz, meist als Z0 bezeichnet, beschreibt das Verhältnis von Spannung zu Strom einer laufenden Welle auf einer Übertragungsleitung. Eine Leiterbahn verhält sich als Übertragungsleitung, wenn ihre Laufzeit gegenüber der Signalübergangszeit relevant wird. Diskontinuitäten reflektieren dann einen Teil der Welle, wodurch Zeit- oder Spannungsreserven sinken und Überschwingen oder EMV-Probleme zunehmen können.
Die relevante Struktur besteht nicht nur aus Kupfer. Ein Microstrip nutzt eine Leiterbahn auf einer Außenlage und eine Bezugsebene; eine Stripline liegt zwischen Bezugsebenen. Bei einer koplanaren Struktur wirkt zusätzlich das benachbarte Kupfer derselben Lage. Die differentielle Impedanz hängt sowohl von der Beziehung jeder Leiterbahn zur Bezugsebene als auch von der Kopplung innerhalb des Paares ab.
Schnittstellenspezifikationen nennen häufig Werte wie 50 Ω unsymmetrisch oder 90 Ω, 100 Ω und weitere differentielle Sollwerte. Maßgeblich sind jedoch die jeweilige Schnittstellennorm und die Bauteilvorgaben – nicht eine allgemeine Gewohnheit.
Wann benötigt eine Leiterplatte kontrollierte Impedanz?
Kontrollierte Impedanz wird üblicherweise für schnelle Digitalschnittstellen, HF- und Mikrowellenpfade, Takte, Speicherbusse, Hochgeschwindigkeitssteckverbinder und andere Netze betrachtet, bei denen Reflexionen oder Verluste die verfügbare Kanalreserve aufbrauchen können. Eine niedrige Taktfrequenz macht eine Leitung nicht automatisch elektrisch langsam: Ein Ausgang mit schneller Flanke kann hochfrequentes Verhalten anregen, obwohl er nur selten schaltet.
Entscheiden Sie anhand von Flankenzeit, Verbindungslaufzeit, Topologie, Terminierung, Kanalbudget und EMV-Risiko, welche Netze kontrolliert werden müssen. Kurze lokale GPIO-Leitungen benötigen möglicherweise keine Impedanzvorgabe; PCIe, USB, Ethernet, HDMI, DDR und HF-Pfade folgen dagegen in der Regel den Vorgaben der Schnittstelle und der eingesetzten Bauteile.
Kontrollierte Impedanz bedeutet auch nicht, jede Leiterbahn auf 50 Ω auszulegen. Quelle, Last, Terminierungsnetzwerk, Steckverbinder, Kabel und Leiterplattenkanal müssen als Gesamtsystem betrachtet werden.
Welche Größen bestimmen die Impedanz einer PCB-Leiterbahn?
Die folgende Tabelle zeigt typische Wirkungsrichtungen, ersetzt aber keinen Feldlöser. Reale Stack-ups können trapezförmig geätzte Leiter, mehrere Dielektrika, Lötstoppmaske, frequenzabhängige Materialeigenschaften und Kupferrauheit enthalten.
| Variable | Typische Wirkung bei sonst gleichen Größen | Fertigungsrelevanter Punkt |
|---|---|---|
| Leiterbreite steigt | Impedanz sinkt | Ätzkompensation und fertige Breite variieren je nach Kupferlage und Prozess |
| Kupferdicke steigt | Impedanz sinkt meistens | Basiskupfer plus Metallisierung bestimmen die Geometrie auf Außenlagen |
| Abstand zur Bezugsebene steigt | Impedanz steigt | Die verpresste Dielektrikumsdicke hängt von Laminat- und Prepreg-Aufbau ab |
| Dielektrizitätskonstante steigt | Impedanz sinkt | Materialdaten müssen zum Modell und Frequenzbereich passen |
| Abstand eines differentiellen Paares sinkt | Differentielle Impedanz sinkt im Allgemeinen | Ätzung und Registrierung beeinflussen den fertigen Spalt |
| Koplanare Masse rückt näher | Impedanz sinkt im Allgemeinen | Kupferabstand und Annahmen zur Lötstoppmaske müssen der Fertigung entsprechen |
| Lötstoppmaske wird ergänzt | Impedanz auf Außenlagen sinkt meist geringfügig | Maskendicke und dielektrisches Verhalten müssen gegebenenfalls modelliert werden |
Bei höheren Frequenzen beeinflussen außerdem dielektrische Verluste, Kupferrauheit, Skin-Effekt und Dispersion das Kanalverhalten. Die Aussage „FR-4 funktioniert bis zu einer bestimmten GHz-Grenze“ ist keine belastbare Auswahlregel, weil Leitungslänge, Verlustbudget, Aufbau, Temperatur und Kosten gemeinsam entscheiden.
Wie entwickeln Konstrukteur und Hersteller den PCB-Stack-up?
- Bestimmen Sie kontrollierte Netze, Schnittstellennormen, Sollimpedanz, Toleranz und gegebenenfalls den maximalen Kanalverlust.
- Definieren Sie Lagenzahl, Signal-/Bezugsebenenbeziehungen, Kupferbedarf, Gesamtdicke, Via-Konzept und Materialgrenzen.
- Lassen Sie den Hersteller einen produzierbaren Stack-up aus verfügbaren Kernen, Prepregs, Harzfüllung, Kupfer und Prozessfähigkeit vorschlagen.
- Berechnen Sie Leiterbreite und Abstand mit einem Feldlöser auf Basis des vereinbarten fertigen Aufbaus.
- Prüfen Sie Fan-out, Referenzwechsel, Via-Stubs, Steckverbinder-Launches, Aussparungen in Bezugsebenen und die Platzierung von Rückstrom-Vias.
- Übertragen Sie die endgültige Impedanztabelle und Prüfanforderung in die gelenkten Fertigungsunterlagen.
- Lassen Sie vorgeschlagene Änderungen an Breite, Abstand, Material oder Stack-up nur über eine dokumentierte technische Freigabe zu.
Bei Mehrlagen-Leiterplatten oder HDI-Leiterplatten muss eine elektrisch mögliche Geometrie weiterhin die Anforderungen an Fertigbarkeit, Stromtragfähigkeit, Verluste und Zuverlässigkeit erfüllen.
Was gehört in eine Impedanztabelle der Fertigungszeichnung?
Eine Impedanzvorgabe muss sowohl die Struktur als auch die Abnahmeprüfung eindeutig beschreiben. Eine praxistaugliche Tabelle sieht beispielsweise so aus:
| ID | Lage | Struktur | Bezugsebene(n) | Sollwert | Toleranz | Nennbreite im Endzustand | Paarabstand | Prüfung |
|---|---|---|---|---|---|---|---|---|
| Z1 | L1 | Unsymmetrischer Microstrip | L2 | 50 Ω | Wie spezifiziert | Gemäß freigegebenem Stack-up | Nicht zutreffend | TDR-Coupon |
| Z2 | L3 | Differentielle Stripline | L2/L4 | 100 Ω differentiell | Wie spezifiziert | Gemäß freigegebenem Stack-up | Gemäß freigegebenem Stack-up | TDR-Coupon |
Ersetzen Sie die Beispiele durch die tatsächlichen Schnittstellenanforderungen. Geben Sie an, ob Maße Entwurfs- oder Fertigwerte sind, ob die Lötstoppmaske im Modell enthalten ist, welche Dokumente Vorrang haben und ob der Hersteller die Geometrie nach Freigabe anpassen darf.
Ein pauschaler Hinweis wie „alle Hochgeschwindigkeitsleitungen 50 Ω“ reicht nicht aus. Er benennt weder Netzklassen noch differentielle Anforderungen, Lagen, Referenzen, Toleranzen oder Prüfverfahren.
Wie wird kontrollierte Impedanz mit TDR-Coupons geprüft?
Die Zeitbereichsreflektometrie sendet eine schnelle Flanke in eine Übertragungsleitung und beobachtet die Reflexionen über der Zeit. Leiterplattenhersteller messen häufig eigens ausgelegte Coupons auf dem Produktionsnutzen, weil diese zugängliche und wiederholbare Prüfstrukturen für die spezifizierten Lagen und Aufbauten bereitstellen.
Ein Coupon repräsentiert Prozess und Geometrie, aber nicht jedes geroutete Detail. Zeichnung oder Qualitätsvereinbarung sollten Coupon-Strukturen, Nutzenstichprobe, Toleranz, Berichtsformat und Chargenentscheidung festlegen.
Drei Begriffe werden häufig verwechselt:
| Vorgehen | Was kontrolliert oder geliefert wird | Passender Nachweis |
|---|---|---|
| Berechnete Impedanz | Geometrie wird auf einen modellierten Sollwert ausgelegt | Freigegebener Stack-up und Ergebnis des Feldlösers |
| Kontrolliertes Dielektrikum | Material und dielektrischer Aufbau werden nach festgelegten Anforderungen gefertigt | Stack-up-, Material- und Dickenaufzeichnungen |
| Kontrollierte Impedanz | Definierte Strukturen müssen Sollwert und Toleranz einhalten | TDR-Coupon-Ergebnis plus vereinbarte Fertigungsaufzeichnungen |
VNA- und S-Parameter-Messungen beantworten frequenzabhängige Fragen zu Verlusten und Reflexionen, benötigen jedoch geeignete Vorrichtungen, Kalibrierung, Teststrukturen und einen eigenen Prüfplan. Weder TDR noch VNA garantieren die Konformität des Gesamtsystems.
Welche Layoutfehler unterbrechen die Impedanzkontinuität?
| Risiko | Warum es relevant ist | Typische Prüfmaßnahme |
|---|---|---|
| Trennung oder Aussparung in der Bezugsebene | Unterbricht den Rückstrompfad | Über eine durchgehende Referenz routen oder Übergang neu auslegen |
| Lagenwechsel-Via ohne nahen Rückstrompfad | Zwingt den Rückstrom durch eine größere Schleife | Geeignete Masse-Rückstromvias gemäß Stack-up und Schnittstelle ergänzen |
| Langer Via-Stub | Erzeugt eine frequenzabhängige resonante Diskontinuität | Lagenzuordnung, Via-Struktur oder gegebenenfalls Backdrilling prüfen |
| Veränderter Paarabstand oder Asymmetrie | Verändert Kopplung und Umwandlung zwischen Differenz- und Gleichtakt | Paargeometrie außerhalb analysierter Fan-out-Bereiche konstant halten |
| Steckverbinder- oder BGA-Fan-out | Verursacht eine lokale Geometrieänderung | Launch mit Gehäuse- und Steckverbinderdaten modellieren oder prüfen |
| Kupferfläche zu nah an der Leiterbahn | Macht aus einem nominellen Microstrip eine koplanare Struktur | Modellierten Abstand statt einer willkürlichen Regel verwenden |
| Nicht freigegebener Stack-up-Ersatz | Verändert Dielektrikumshöhe und Materialeigenschaften | Vor der Fertigung eine technische Freigabe verlangen |
Bei Hochgeschwindigkeits-Leiterplatten und Hochfrequenz-Leiterplatten ist die Impedanz nur ein Teil des Kanalbudgets; Verluste, Übersprechen, Laufzeitversatz, Vias und Steckverbinder gehören ebenfalls dazu.
Welche Daten gehören in eine RFQ für impedanzkontrollierte Leiterplatten?
Übermitteln Sie mit der Angebotsanfrage:
- Gerber- oder ODB++-Daten, Bohrdaten, Netzliste, Fertigungszeichnung und Revisionsverlauf;
- Lagenzahl, Gesamtdicke, Kupfergewichte, Oberflächenfinish und Materialbeschränkungen;
- Impedanztabelle mit Sollwert, Toleranz, Lage, Struktur, Bezugsebene, Nennbreite und Paarabstand;
- maßgebliche Schnittstellen- oder Bauteilanforderungen und gegebenenfalls Verlustziel;
- freigegebenen Stack-up oder die Erlaubnis, dass HILPCB einen Stack-up zur Prüfung vorschlägt;
- Annahmen zur Lötstoppmaske und Festlegung der Fertigmaße;
- Coupon-Auslegung und -Verantwortung, TDR-Stichprobe, Berichtsformat und Chargenabnahmeregeln;
- Sonderstrukturen wie Blind- oder Buried Vias, Via-in-Pad, Backdrilling, Starrflex-Übergänge oder Edge-Launches;
- Menge, Nutzenbeschränkungen, Inspektionsdokumentation und Anforderungen an die Änderungsfreigabe.
Wie unterstützt HILPCB impedanzkontrollierte Leiterplatten?
HILPCB unterstützt die Fertigung impedanzkontrollierter Leiterplatten durch Stack-up- und DFM-Prüfung, Rückmeldung zur Geometrie, Fertigungssteuerung und klar abgegrenzte Verifikation. Dazu gehören gegebenenfalls auch Starrflex-Leiterplatten.
Die konkrete Fähigkeit hängt von Lagenaufbau, fertigem Kupfer, Geometrie, Sollwert und Toleranz, Materialien, Nutzenauslegung und Prüfverfahren ab. Senden Sie die Impedanztabelle vor der Layoutfreigabe.
Welche Referenznormen und Verantwortungsgrenzen gelten?
- IPC-2141A — Design Guide for High-Speed Controlled Impedance Circuit Boards
- IPC-2221 — Generic Standard on Printed Board Design
- IPC-6012 — Qualification and Performance Specification for Rigid Printed Boards, sofern anwendbar
- IPC-TM-650 2.5.5.7A — Characteristic Impedance Lines on Printed Boards by TDR
Kunde oder Produktverantwortlicher bleiben für Schnittstellenanforderungen, Simulationsannahmen, Terminierungsstrategie, Kanalkonformität, EMV, Umweltqualifikation und Systemvalidierung zuständig. Das Coupon-Ergebnis belegt die vereinbarte Fertigungseigenschaft; es zertifiziert nicht das vollständige elektronische Produkt.
Welche Fragen stellen Käufer zu kontrollierter PCB-Impedanz?
Was unterscheidet charakteristische Impedanz von elektrischem Widerstand?
Der Gleichstromwiderstand beschreibt Leiterverluste bei stationärem Strom. Die charakteristische Impedanz beschreibt das Spannungs-Strom-Verhältnis einer laufenden Welle auf einer Übertragungsleitung und hängt von verteilter Induktivität und Kapazität ab. Eine Leiterbahn kann einen geringen Gleichstromwiderstand und gleichzeitig eine spezifizierte charakteristische Impedanz von 50 Ω besitzen.
Ist ±10 % die Standardtoleranz für kontrollierte Impedanz?
±10 % ist eine häufige kommerzielle Vorgabe, aber kein universeller Standard. Engere oder abweichende Toleranzen müssen aus dem Schnittstellenbudget abgeleitet und mit Stack-up, Geometrie, Fertigungsfähigkeit, Coupon-Auslegung und Messverfahren abgestimmt werden.
Entspricht die differentielle Impedanz dem Doppelten der unsymmetrischen Impedanz?
Nur wenn die Kopplung zwischen den Leiterbahnen vernachlässigbar ist. In der Praxis muss die differentielle Impedanz aus der vollständigen Geometrie berechnet werden; sie darf nicht pauschal als exakt doppelter Einzelwert angenommen werden.
Darf der Leiterplattenhersteller die Leiterbahnbreite zur Impedanzanpassung ändern?
Nur im Rahmen eines vereinbarten Verfahrens. Eine Geometrieanpassung kann Abstand, Kopplung, Stromtragfähigkeit, Verluste und Routing beeinflussen. Legen Sie deshalb Änderungsbefugnis und Freigabepflicht schriftlich fest.
Belegt ein bestandener TDR-Coupon die Signalintegrität des Systems?
Nein. Er zeigt, dass der geprüfte Coupon das spezifizierte Impedanzkriterium eingehalten hat. Die Signalintegrität des Systems hängt zusätzlich von Gehäusen, Vias, Steckverbindern, Kabeln, Terminierung, Verlusten, Übersprechen, Versorgungsrauschen sowie Sender- und Empfängerverhalten ab.
Wie beeinflusst Lötstoppmaske die Impedanz einer Außenlagenleitung?
Lötstoppmaske verändert die dielektrische Umgebung eines Microstrips oder einer koplanaren Struktur und senkt die Impedanz häufig geringfügig. Ob der Effekt relevant ist, hängt von Geometrie, Maskendicke, Material und Toleranz ab. Modell und Fertigungszeichnung müssen dieselbe Annahme verwenden.
Was unterscheidet Microstrip und Stripline bei kontrollierter Impedanz?
Ein Microstrip liegt auf einer Außenlage über einer Bezugsebene und ist stärker von Lötstoppmaske und Umgebung beeinflusst. Eine Stripline liegt zwischen Bezugsebenen und ist stärker vom verpressten Innenlagenaufbau abhängig. Verlust, Routingzugang und EMV-Verhalten unterscheiden sich ebenfalls.
Repräsentiert ein TDR-Coupon jede Leiterbahn auf der Nutzenschaltung?
Nein. Der Coupon repräsentiert den vereinbarten Lagenaufbau, die Geometrie und den Fertigungsprozess. Lokale Fan-outs, Vias, Steckverbinder, Kupferaussparungen oder abweichende Nachbarschaft auf der realen Leiterplatte benötigen zusätzliche Layoutprüfung, Simulation oder Messung.
Wann ist Backdrilling für einen impedanzkontrollierten Kanal erforderlich?
Backdrilling ist sinnvoll, wenn ein ungenutzter Via-Stub das nachgewiesene Kanalbudget gefährdet und der zulässige Reststub fertigungsgerecht spezifiziert werden kann. Datenrate allein reicht als Entscheidung nicht aus; Lagenzuordnung, Via-Geometrie und Kanalmodell sind maßgeblich.
Wann wird statt TDR eine VNA-Messung benötigt?
TDR eignet sich für ortsaufgelöste Impedanz und Diskontinuitäten im Zeitbereich. Eine VNA-Messung liefert frequenzabhängige S-Parameter wie Einfügungs- und Rückflussdämpfung. Wenn Verlustbudget und Frequenzverhalten freigegeben werden müssen, werden geeignete Teststrukturen und Kalibrierung vereinbart.
Welcher Dk-Wert gehört in die Impedanzberechnung?
Der Wert muss zur Materialart, Prüfmethode, Frequenz und verwendeten Feldlöserdefinition passen. Ein typischer Datenblatt-Dk ist nicht automatisch der geeignete Designwert. Leiterplattenhersteller und Entwickler sollten Materialquelle und Berechnungsannahme vor dem Layout abstimmen.
Welche Angaben beschleunigen ein Angebot für kontrollierte Impedanz?
Lagenaufbau oder Randbedingungen, Impedanztabelle, Sollwerte, Toleranzen, Strukturarten, Referenzlagen, Fertigmaße, Materialgrenzen, Coupon- und Berichtsanforderungen sowie Mengen ermöglichen eine belastbare Prüfung. Unklare Hinweise wie „alle schnellen Netze kontrollieren“ führen zu Rückfragen.
Wie wird die Stack-up-Prüfung vor der Layoutfreigabe angefordert?
Kontrollierte Impedanz gelingt, wenn elektrische Anforderung, produzierbarer Stack-up, Routinggeometrie und Abnahmeprüfung dieselbe Struktur beschreiben. Senden Sie HILPCB Lagenplan, Impedanztabelle, Materialbeschränkungen, Fertigungsdaten und Anforderungen an den TDR-Bericht über die Angebotsanfrage für eine Fertigbarkeitsprüfung und Kalkulation.
