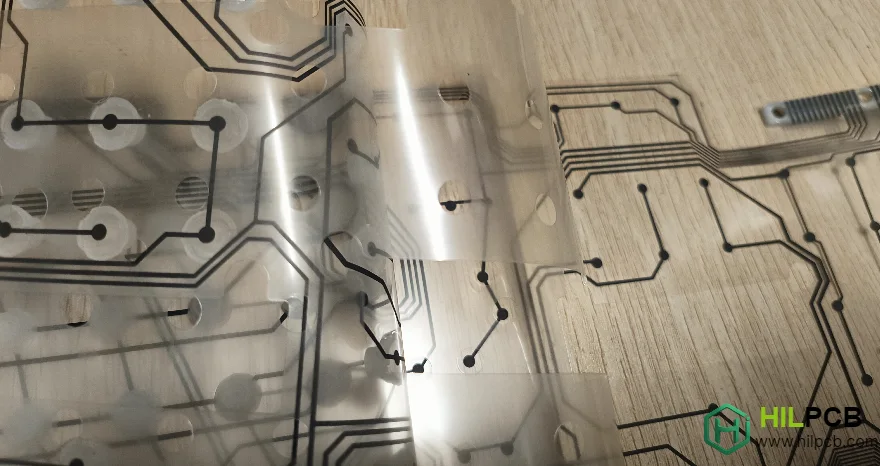

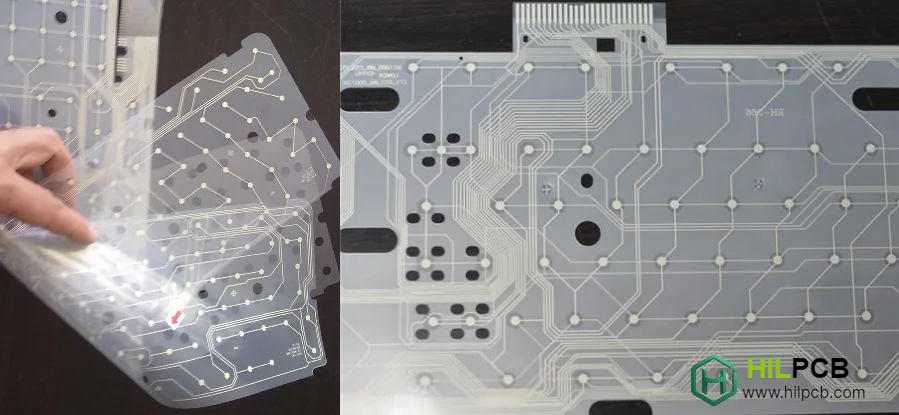

Die flexible PCB-Technologie eröffnet Designmöglichkeiten, die mit starren Platinen allein unmöglich wären. Flexible PCBs für Keyboards ermöglichen geteilte Keyboard-Verbindungen ohne sperrige Kabel, kompaktes 3D-Routing in platzbeschränkten Gehäusen und innovative Formfaktoren, die erstklassige mechanische Keyboards definieren. Das Verständnis der Fähigkeiten flexibler Schaltungen hilft Designern, diese Technologie für überlegene Keyboard-Produkte zu nutzen.
Dieser Leitfaden untersucht Flex-PCB-Anwendungen in mechanischen Keyboards und behandelt Designüberlegungen, Materialauswahl und praktische Implementierungsrichtlinien.
Menünavigation
- Geteilte Keyboards, Faltbare und mehr: Flex-PCB-Anwendungsfälle
- Polyimid, Kupfergewicht und Coverlay: Flex-Materialauswahl
- Biegeradius, Leiterbahnführung und Via-Platzierungsrichtlinien
- Starrflex-PCB: Wann Hybridkonstruktion Sinn macht
- Flex-PCB-Fertigung und -Bestückung für Keyboards
Geteilte Keyboards, Faltbare und mehr: Flex-PCB-Anwendungsfälle
Flexible Schaltungen lösen spezifische Designherausforderungen bei mechanischen Keyboards. Das Verständnis dieser Anwendungsfälle hilft zu erkennen, wann Flex-Technologie sinnvolle Vorteile gegenüber herkömmlichen Lösungen bietet.
1. Verbindungen für geteilte Keyboards
Ergonomische geteilte Keyboards erfordern zuverlässige Verbindungen zwischen den Hälften:
- Kabelaustausch: Flex-Schaltungen eliminieren separate Verbindungskabel vollständig.
- Reduzierte Steckeranzahl: Direkte Flex-Verbindung gegenüber Kabel und Steckern.
- Verbesserte Zuverlässigkeit: Weniger Verbindungspunkte bedeuten weniger Fehlerquellen.
- Ästhetische Vorteile: Sauberes, integriertes Erscheinungsbild ohne sichtbare Kabel.
2. Kompaktes internes Routing
Platzbeschränkte Keyboards profitieren von der Flex-Routing-Fähigkeit. Verbindungen zwischen Hauptplatine und Tochterplatinen auf engstem Raum. Tastenplatinen-Verbindungen in ergonomischen Designs mit komplexer Geometrie. LED-Streifen-Verbindungen für Underglow-Beleuchtungsintegration. RGB Backlit Keyboard PCB Implementierungen nutzen Flex für die Lichtverteilung.
3. Dynamische Flex-Anwendungen
Einige Keyboard-Designs erfordern wiederholtes Biegen während des normalen Gebrauchs:
- Verstellbare geteilte Keyboards: Variabler Winkel zwischen den Hälften.
- Faltbare Keyboards: Reise-Keyboards, die sich für Tragbarkeit zusammenfalten lassen.
- Gelenkige Sektionen: Designs mit beweglichen Keyboard-Regionen.
- Haltbarkeitsanforderungen: Dynamisches Biegen erfordert robuste Konstruktion.
4. 3D-Routing-Lösungen
Flex-Schaltungen navigieren mit Leichtigkeit komplexe dreidimensionale Pfade. Routing um Hindernisse in Keyboard-Gehäusen. Verbindung von Komponenten auf verschiedenen Ebenen. Ermöglichung von Designs, die mit starren Platinen allein unmöglich sind. Custom PCB for Keyboards Projekte nutzen Flex für innovative Layouts.
Polyimid, Kupfergewicht und Coverlay: Flex-Materialauswahl
Die Leistung flexibler Schaltungen hängt stark von der Materialauswahl ab. Keyboard-Anwendungen haben spezifische Anforderungen, die die Materialwahl leiten.
Basismaterial-Optionen
Polyimid dominiert Keyboard-Flex-Anwendungen. Standard-Polyimid (Kapton) bietet hervorragende Flexibilität und thermische Stabilität. Dünnes Polyimid (12,5-25µm) ermöglicht engere Biegeradien. Klebstofflose Konstruktionen verbessern Flexibilität und Zuverlässigkeit. Kostengünstiges Polyester (PET) eignet sich für statische Flex-Anwendungen mit weniger anspruchsvollen Anforderungen.
Kupfergewichts-Auswahl
Die Leiterdicke beeinflusst sowohl elektrische als auch mechanische Eigenschaften:
- 0,5 oz (17µm): Maximale Flexibilität für enge Biegungen.
- 1 oz (35µm): Balance aus Stromkapazität und Flexibilität.
- 2 oz (70µm): Höherer Strom, aber reduzierte Flex-Fähigkeit.
- Keyboard-Anwendungen: Die meisten verwenden 0,5-1 oz für ausreichenden Strom bei guter Flexibilität.
Coverlay-Überlegungen
Die Auswahl des schützenden Coverlays beeinflusst die Flex-Leistung. Polyimid-Coverlay passt zum Basismaterial für konsistentes Flex-Verhalten. Die Coverlay-Dicke trägt zur Gesamtsteifigkeit der Schaltung bei. Klebstoffeigenschaften beeinflussen Temperaturbereich und Zuverlässigkeit. Das Öffnungsdesign ermöglicht die Komponentenmontage auf Flex-Abschnitten.
Versteifungsanwendungen
Starre Versteifungen (Stiffener) unterstützen Komponenten auf Flex-Schaltungen:
- FR4-Versteifungen: Standardsteifigkeit für Steckerunterstützung.
- Polyimid-Versteifungen: Flexible Unterstützung für halbstarre Bereiche.
- Metall-Versteifungen: Wärmeverteilung kombiniert mit mechanischer Unterstützung.
- Klebstoffauswahl: Die Befestigung der Versteifung muss der Biegebeanspruchung standhalten.
Biegeradius, Leiterbahnführung und Via-Platzierungsrichtlinien
Erfolgreiches Flex-Schaltungsdesign erfordert die Einhaltung von Richtlinien, die die Zuverlässigkeit durch Fertigung und Produktlebensdauer gewährleisten.
1. Biegeradius-Regeln
Der minimale Biegeradius verhindert Leiterschäden:
- Statisches Biegen: Mindestens 6x Materialstärke für feste Installationen.
- Dynamisches Biegen: Mindestens 12x Materialstärke für wiederholtes Biegen.
- Berechnung: Alle Schichten einbeziehen (Basis, Klebstoff, Coverlay, Kupfer).
- Konservatives Design: Größere Radien verbessern die Zuverlässigkeitsmargen.
2. Leiterbahnführung
Die Leiterbahnführung beeinflusst die Flex-Zuverlässigkeit. Führen Sie Leiterbahnen wenn möglich senkrecht zur Biegeachse. Vermeiden Sie scharfe Ecken in Flex-Bereichen – verwenden Sie stattdessen Kurven. Versetzen Sie Leiterbahnen über den Biegebereich, anstatt sie zusammenzulegen. Halten Sie einen angemessenen Leiterbahnabstand in Flex-Zonen ein.
3. Via- und Pad-Platzierung
Vias erzeugen Spannungskonzentrationen in Flex-Bereichen:
- Vermeiden Sie Vias in Biegezonen: Platzieren Sie Vias in starren oder statischen Regionen.
- Anker-Pads: Verwenden Sie Teardrop-Pad-Formen zur Zugentlastung.
- Pad-Platzierung: Platzieren Sie Komponenten fern von Flex-Übergängen.
- Multi-Layer PCB for Keyboards Übergang: Entwerfen Sie Starr-Flex-Grenzen sorgfältig.
Lagenaufbau-Optimierung
Die Anzahl der Flex-Lagen beeinflusst die Biegefähigkeit. Einlagiges Flex bietet maximale Flexibilität. Doppelseitiges Flex erhöht das Routing, reduziert aber den Biegeradius. Mehrlagiges Flex erfordert größere Biegeradien oder dynamische Einschränkungen. Keyboard-Verbindungen verwenden typischerweise ein- oder doppelseitige Konstruktionen.
Starrflex-PCB: Wann Hybridkonstruktion Sinn macht
Die Starrflex-Konstruktion kombiniert starre und flexible Abschnitte in einer einzigen integrierten Baugruppe und eliminiert Steckverbinder zwischen den Abschnitten vollständig.
Wann Starrflex Sinn macht
Hybridkonstruktionen kommen bestimmten Keyboard-Designs zugute. Komplexe Baugruppen mit mehreren miteinander verbundenen Platinen. Hohe Zuverlässigkeitsanforderungen, bei denen Steckverbinder ein Ausfallrisiko darstellen. Platzbeschränkungen, bei denen das Steckervolumen problematisch ist. Premium-Produkte, die höhere Fertigungskosten rechtfertigen.
Starrflex-Architektur
Typische Keyboard-Starrflex-Konfigurationen:
- Zentrales Flex, Rand starr: Hauptplatine starr mit Flex-Verbindungen zu Peripheriegeräten.
- Buchbinder: Zwei starre Platinen, die durch ein Flex-Scharnier verbunden sind.
- Mehrere starre Inseln: Mehrere starre Abschnitte, die durch Flex verbunden sind.
- High-Density PCB for Keyboards Integration: Dichte starre Abschnitte mit Flex-Routing.
Design-Übergangszonen
Starr-zu-Flex-Übergänge erfordern sorgfältiges Design. Ein allmählicher Übergang reduziert die Spannungskonzentration an Grenzen. Ankermuster sichern den Flex-Abschnitt an der starren Basis. Das Coverlay-Design verhindert Delamination am Übergang. Tests validieren die Übergangszuverlässigkeit unter erwarteter Belastung.
Kosten-Nutzen-Analyse
Starrflex erfordert erhebliche Investitionen. Höhere Fertigungskosten als separate starre und flexible Platinen. Reduzierte Montagekosten eliminieren Kabel- und Steckermontage. Verbesserte Zuverlässigkeit kann Garantie- und Servicekosten senken. Der Gesamtkostenvergleich bestimmt die wirtschaftliche Rentabilität.
Flex-PCB-Fertigung und -Bestückung für Keyboards
Die Flex-Schaltungsfertigung unterscheidet sich von der starren PCB-Produktion und erfordert spezialisierte Prozesse und Handhabung entlang der gesamten Produktionslinie.
1. Fertigungsüberlegungen
Flex-spezifische Fertigungsanforderungen:
- Materialhandhabung: Dünne Materialien erfordern sorgfältige Handhabung während des Prozesses.
- Registrierung: Aufrechterhaltung der Ausrichtung durch Verarbeitungsschritte.
- Coverlay-Verarbeitung: Präzise Öffnungsregistrierung und Laminierung.
- Dimensionsstabilität: Berücksichtigung von Materialbewegungen während der Verarbeitung.
2. Montageherausforderungen
Die Flex-PCB-Bestückung stellt einzigartige Herausforderungen dar. Vorrichtungen unterstützen flexibles Material während der Bestückung. Reflow-Profile berücksichtigen unterschiedliche thermische Eigenschaften. Bestückungsgenauigkeit auf flexiblen Substraten. Handhabung verhindert Flex-Schäden während des gesamten Montageprozesses.
3. Qualitätsverifizierung
Flex-spezifische Inspektionsanforderungen:
- Biegeprüfung: Überprüfen, ob die Flexibilität die Designanforderungen erfüllt.
- Durchgang durch Flex: Bestätigen, dass Leiter das Biegen überstehen.
- Visuelle Inspektion: Auf Risse, Delamination oder Beschädigungen prüfen.
- Keyboard PCB Assembly QA: Integrierte Flex-Prüfung in der Keyboard-Montage.
Produktionsskalierung
Die Flex-Schaltungsproduktion skaliert mit entsprechender Planung. Kleinserienbestückung validiert das Flex-Design vor der Volumenbindung. Werkzeuganforderungen können von der starren PCB-Produktion abweichen. Turnkey-Bestückung koordiniert die Flex-Fertigung mit der Keyboard-Montage für eine nahtlose Integration.
Ob bei der Implementierung von geteilten Keyboard-Verbindungen oder der Ermöglichung innovativer Formfaktoren, die flexible PCB-Technologie für Keyboards erweitert die Designmöglichkeiten über die Grenzen starrer Platinen hinaus. Kontaktieren Sie unser Engineering-Team, um zu erfahren, wie flexible Schaltungen Ihr Keyboard-Design verbessern können.
Haeufige Fragen
Warum sollte ein Keyboard-Design eine flexible PCB statt nur starrer Platinen verwenden?
Flexible Schaltungen helfen dabei, bewegliche oder platzkritische Bereiche zu verbinden, die sich mit starren Interconnects allein nur unpraktisch loesen lassen. Sie sind besonders nuetzlich, wenn das Produkt flachere Bauformen, artikulierte Geometrien oder ein saubereres internes Verbindungsmanagement braucht.
Was macht flexible Keyboard-PCBs schwieriger zu fertigen als normale starre Platinen?
Flex-Materialien verlangen mehr Kontrolle bei Fertigung, Laminierung, Bestueckungsunterstuetzung und Handhabung, weil duenne Substrate sich leichter bewegen und bei schlechtem Prozess schneller beschaedigt werden. Die Qualitaetspruefung muss außerdem bestaetigen, dass Leiter und Strukturen das Biegen ueberstehen und nicht nur auf einer flachen Platine gut aussehen.
Was sollte verifiziert werden, bevor eine flexible Keyboard-PCB in die Produktion geht?
Teams sollten Biegezuverlaessigkeit, Dimensionsstabilitaet, die Ausrichtung von Coverlay und Versteifern sowie die Handhabung in der Montage vor der Freigabe pruefen. Die Produktion ist verlaesslicher, wenn der Flex-Bereich gemeinsam als mechanisches und elektrisches Element validiert wurde.
