Eine RGB-Tastatur-PCB ist nicht einfach eine Tastaturplatine mit möglichst vielen LEDs. Sichtbare Helligkeit, gleichmäßige Farben, USB-Stromaufnahme, Akkulaufzeit, Firmwarefunktionen und Serienausbeute entstehen erst aus dem Zusammenspiel von LED-Gehäuse, Schalter, Keycap, Plate, Diffusor, Gehäuse, Treiber, Leiterplattenlayout und Prüfkonzept.
Für Entwickler und Einkäufer ist deshalb eine frühe Systementscheidung wichtiger als eine lange Effektliste: Soll jede Taste separat leuchten, genügt Underglow am Gehäuserand oder werden beide Zonen benötigt? Wird die Tastatur ausschließlich über USB betrieben oder auch drahtlos? Soll QMK RGB Matrix eingesetzt werden, und welche Einstellungen müssen über VIA erreichbar sein? Erst danach lassen sich LED-Anzahl, Treibertopologie, Stromversorgung, MCU-Ressourcen und Fertigungskosten belastbar festlegen.
Dieser Leitfaden zeigt, wie eine RGB-beleuchtete Tastaturplatine von der Anforderung bis zur Serienprüfung spezifiziert wird. Er richtet sich an Keyboard-Marken, Hardwareentwickler, Produktmanager und Einkaufsteams, die eine neue RGB-Tastatur-PCB oder eine überarbeitete Beleuchtungsplattform anfragen möchten.
RGB-Tastatur-PCB in Kürze
- Per-Key-RGB beleuchtet einzelne Tasten; Underglow beleuchtet Gehäuse, Kante oder Tischfläche. Beide Systeme können getrennte elektrische und firmwareseitige Pfade benötigen.
- North- oder South-Facing beschreibt primär die Schalterorientierung. Ob es zu einer Kollision mit einer Keycap kommt, hängt von Schaltergehäuse, Keycap-Profil, LED-Bauhöhe, Footprint und mechanischem Aufbau ab.
- Ein USB-Strombudget darf nicht aus einer pauschalen Stromzahl pro LED abgeleitet werden. Maßgeblich sind das konkrete LED-Datenblatt, Helligkeitsbegrenzung, Treiberverfahren, Anschluss, Hub, Kabel und Gerätearchitektur.
- Bei einer drahtlosen Tastatur bestimmen LED-Betriebsart, Helligkeit, Effekt, Funkplattform, Akku, Wandlerverluste und Standby-Konzept die reale Laufzeit.
- Adressierbare LEDs vereinfachen die Datenverkettung, können aber eine Fehlerkette bilden. Matrix- oder Konstantstromtreiber bieten andere Vorteile bei Diagnose, Farbregelung und Stromverteilung.
- QMK RGB Matrix und RGB Lighting sind getrennte Subsysteme. VIA-Unterstützung setzt eine passende QMK-Konfiguration, Layoutdefinition und Geräteidentifikation voraus.
- LED-Binning allein garantiert keine identische Farbe. Strom, Sperrschichttemperatur, Optik, Materialfarbe und Golden-Sample-Grenzen beeinflussen den sichtbaren Eindruck.
- Zwei oder vier Lagen reichen für viele Tastaturen aus. HDI ist nur sinnvoll, wenn Bauraum, Escape-Routing oder Bauteildichte es tatsächlich verlangen.
- Eine Serienprüfung sollte Polarität, RGB-Kanäle, Stromaufnahme, vollständige Datenkette, Tastenmatrix und visuelle Grenzmuster abdecken.
Inhaltsverzeichnis
- Per-Key-RGB und Underglow vergleichen
- LED-Position und Keycap-Kompatibilität festlegen
- USB-Strombudget berechnen
- Akkulaufzeit einer drahtlosen RGB-Tastatur abschätzen
- Adressierbare LEDs und Matrix-Treiber auswählen
- QMK RGB Matrix und VIA integrieren
- Diffusor, Plate, Schalter und Gehäuse optisch abstimmen
- PWM-Flimmern und Kamera-Banding bewerten
- Stackup, Routing und Entkopplung planen
- RGB-Tastatur-PCBs fertigen und prüfen
- Farbkonsistenz in der Serie absichern
- Kosten und Lieferantenwahl vergleichen
- RFQ für eine RGB-Tastatur-PCB erstellen
- Leistungsumfang mit HILPCB klären
- Häufig gestellte Fragen
- Fazit

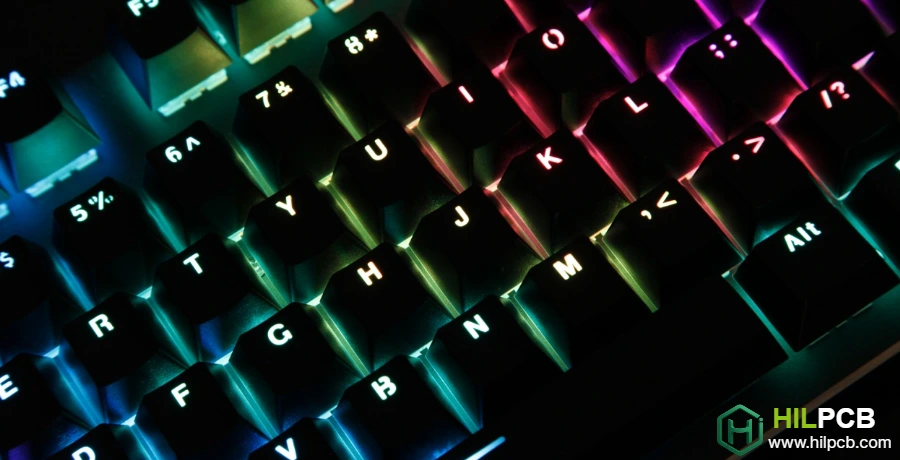

Per-Key-RGB oder Underglow: Welche Tastaturbeleuchtung ist sinnvoll?
Die beiden Begriffe beschreiben unterschiedliche optische Aufgaben. Eine klare Trennung verhindert, dass LED-Zahl, Strombedarf und Firmwareumfang erst nach dem Layout sichtbar werden.
Was ist Per-Key-RGB bei einer mechanischen Tastatur?
Bei Per-Key-RGB erhält jede Taste eine einzeln ansteuerbare Lichtquelle oder einen zugeordneten Kanal in einer LED-Matrix. Damit sind statische Farben, Animationen, Layer-Anzeigen und reaktive Effekte möglich. Die sichtbare Qualität hängt jedoch nicht nur von der Anzahl der LEDs ab. Position, Abstrahlwinkel, Schaltergehäuse und lichtdurchlässige Legende bestimmen, wie viel Licht der Nutzer tatsächlich sieht.
Eine große Tastatur mit Per-Key-RGB benötigt außerdem eine passende Daten- und Leistungsarchitektur. MCU, LED-Treiber, Aktualisierungsrate und Firmware müssen die gewünschte Zahl von Lichtpunkten unterstützen, ohne Scanzeit der Tastenmatrix, USB-Kommunikation oder Funkbetrieb unvertretbar zu belasten.
Was bedeutet Underglow bei einer Tastatur-PCB?
Underglow richtet Licht auf die Gehäusekante, eine transparente Bodenplatte oder die Tischfläche. LEDs können nach unten, seitlich oder entlang des PCB-Rands abstrahlen. Der Effekt wird besonders stark von Gehäusematerial, Abstand zur reflektierenden Fläche und LED-Teilung beeinflusst.
Underglow benötigt nicht zwingend eine LED pro Taste. Dadurch kann es günstiger und stromsparender sein. Bei einem geschlossenen, undurchsichtigen Gehäuse kann der sichtbare Nutzen dagegen gering sein. Vor dem Schaltplan sollte daher ein mechanisch-optischer Musteraufbau zeigen, wo Licht austritt und ob einzelne Lichtpunkte erkennbar bleiben.
Wann lohnt sich eine Mehrzonen-Beleuchtung?
Per-Key-RGB, Underglow, Logo- und Statusbeleuchtung können getrennte Zonen bilden. Das ist sinnvoll, wenn Nutzer Helligkeit und Effekte unabhängig einstellen sollen oder wenn Statusanzeigen auch bei ausgeschalteter Effektbeleuchtung funktionieren müssen. Separate Datenketten begrenzen zudem den Ausfallbereich: Unterbricht eine defekte adressierbare LED eine Kette, muss nicht zwingend jede Zone dunkel werden.
Eine gemeinsame Versorgung kann Platz sparen, benötigt aber eine Stromverteilung, die gleichzeitige Lastspitzen beherrscht. Die Firmware sollte ein Gesamtlimit statt nur einzelner Zonenlimits anwenden. Das schützt Anschluss, Wandler und Leiterbahnen auch dann, wenn mehrere Effekte gleichzeitig maximale Kanalwerte anfordern.
North-Facing oder South-Facing: LED-Position und Keycap-Kompatibilität
Die Suchbegriffe North-Facing und South-Facing werden häufig verkürzt als reine LED-Frage behandelt. Bei MX-kompatiblen Aufbauten beschreiben sie vor allem die Orientierung des Schalters und damit die Lage des LED-Fensters relativ zur oberen Tastaturkante.
Verursachen North-Facing-LEDs immer Probleme mit Cherry-Profil-Keycaps?
Nein. Eine mögliche mechanische Berührung entsteht aus der Kombination von Schaltergehäuse, Stem-Bewegung, Keycap-Geometrie und Orientierung. Auch LED-Gehäusehöhe, Hot-Swap-Sockel, Plate-Dicke und Montageabstand können eine Rolle spielen. Deshalb sollte die Kompatibilität nicht allein aus der Footprint-Bezeichnung abgeleitet werden.
Für die Freigabe werden die vorgesehenen Schalter- und Keycap-Familien auf einer repräsentativen PCBA montiert. Kritisch sind nicht nur statische Abstände, sondern auch vollständiger Tastenhub, Rücklauf, Klangänderung und Reibung in den betroffenen Reihen.
Welche LED-Position beleuchtet die Keycap-Legende besser?
Das hängt davon ab, wo die Legende sitzt und wie das Licht durch Schalter und Keycap geführt wird. Bei einer oben angeordneten, lichtdurchlässigen Legende kann eine nahe Lichtquelle vorteilhaft sein. Eine South-Facing-Anordnung kann mit dafür ausgelegten Keycaps und transparenten Schalterbereichen ebenfalls ein gutes Ergebnis liefern. Eine pauschale Rangfolge ist ohne konkrete Optik nicht belastbar.
Die richtige Entscheidung entsteht aus A/B-Mustern mit der geplanten Keycap-Farbe, Wandstärke, Legendenposition, Plate und Gehäuseoberfläche. Produktfotos sollten ebenfalls mitgeprüft werden, weil eine Lösung für das Auge gleichmäßig wirken und auf Kameras dennoch Hotspots zeigen kann.
SMD-LED, Through-Hole-LED oder LED im Schalter?
SMD-LEDs ermöglichen eine flache, automatisierbare Bestückung. Reverse-Mount- oder Bottom-Entry-Bauformen können Licht durch eine PCB-Öffnung leiten. Through-Hole-LEDs sind servicefreundlich, erhöhen aber Montageaufwand und Bauhöhe. Eine LED im Schalter oder eine dafür vorgesehene Aussparung kann das Licht zentrieren, setzt jedoch mechanische Kompatibilität voraus.
Bei einer kundenspezifischen Tastatur-PCB sollten Footprint, Bestückseite, Öffnung, Lötstoppmaskensteg und Inspektionszugang gemeinsam mit dem Bestücker geprüft werden. Ein optisch guter Prototyp ist noch kein Beweis für einen stabilen Reflow- und AOI-Prozess.
USB-Strombudget für eine RGB-Tastatur-PCB berechnen
Eine Tastatur kann bei weißem Licht deutlich mehr Strom benötigen als bei einer einzelnen Farbe oder einem bewegten Effekt. Trotzdem ist eine feste Aussage wie „jede RGB-LED benötigt 60 mA“ ungeeignet: LED-Typ, interne Architektur, Kanalstrom, PWM-Tastverhältnis, Versorgungsspannung und Helligkeitslimit unterscheiden sich.
Welche Verbraucher gehören in das Strombudget?
Neben den LEDs zählen MCU, USB-Transceiver, Funkmodul, Speicher, Sensoren, Display, Encoder, Pegelwandler, LED-Treiber, Spannungswandler und Ruheströme. Auch Verluste in Kabel, Schutzschaltung, Sicherung, Steckverbinder und Leiterbahnen reduzieren die verfügbare Spannung am letzten Lichtpunkt.
Für die Auslegung werden mindestens vier Betriebsfälle betrachtet:
| Betriebsfall | Zweck der Prüfung | Typische Randbedingung |
|---|---|---|
| Start und Enumeration | Einschaltverhalten prüfen | Noch keine freigegebene hohe LED-Last |
| Normale Nutzung | Verbrauch im Alltag abschätzen | Begrenzte Helligkeit, wechselnde Effekte |
| Worst-Case Weiß | maximale gleichzeitige Kanallast prüfen | Alle vorgesehenen LEDs bei freigegebenem Limit |
| Fehlerfall | Schutzfunktion prüfen | Kurzschluss, Kettenfehler oder fehlerhafte Firmwareanforderung |
Wie wird der maximale LED-Strom bestimmt?
Aus dem Datenblatt der freigegebenen LED oder des Treibers und aus der realen Firmwarekonfiguration. Bei drei Farbkanälen werden Kanalströme und PWM-Verhältnis berücksichtigt. Danach folgt ein Aufschlag für Bauteil- und Versorgungstoleranzen. Entscheidend ist nicht ein theoretischer Absolutwert, sondern der nach Helligkeitsbegrenzung tatsächlich erreichbare Systemzustand.
Ein Firmware-Limit muss an einer repräsentativen PCBA gemessen werden. Die Messung umfasst verschiedene Farben und Effekte, weil Weiß nicht bei jeder Treibertopologie oder Kalibrierung automatisch der einzige höchste Lastfall ist.
Darf eine USB-Tastatur jede angeschlossene Quelle gleich belasten?
Nein. Verfügbarer Strom hängt von Anschlussart, USB-A- oder USB-C-Implementierung, Aushandlung beziehungsweise Erkennung, Host, Hub, Kabel und Gerätekonzept ab. Eine USB-C-Buchse allein ist kein Nachweis für ein bestimmtes Leistungsbudget. Schaltplan, Firmware und Produktkennzeichnung müssen zum tatsächlich unterstützten Versorgungsfall passen.
Eine robuste Tastatur startet mit kontrollierter Last, begrenzt die Beleuchtung bei unzureichender Versorgung und verhindert, dass ein Effekt eine nicht freigegebene Stromaufnahme erzeugt. Für abnehmbare Kabel sollten Spannungsabfall und Steckererwärmung mit den vorgesehenen Kabellängen geprüft werden.
Wie wird die Stromverteilung auf der PCB validiert?
Spannung und Temperatur werden am Einspeisepunkt, in der Mitte und am Ende kritischer LED-Zweige gemessen. Lange Ketten können sichtbare Farbverschiebungen zeigen, wenn der Spannungsabfall die Kanäle unterschiedlich beeinflusst. Breitere Flächen, mehrere Einspeisepunkte oder getrennte Zonen können das verbessern.
Zusätzlich wird der Worst-Case-Strom an Buchse, Schutzbauteil, Wandler, Via-Übergängen und Steckverbindern geprüft. Der Gesamtstrom allein zeigt nicht, ob eine lokale Engstelle zu warm wird.
Akkulaufzeit einer drahtlosen RGB-Tastatur berechnen
Bei einer Wireless-Tastatur konkurriert Beleuchtung direkt mit Laufzeit und Gehäusevolumen. Eine große Akkukapazität löst das Problem nicht allein: Akkuchemie, Entladerate, Wandlerwirkungsgrad, Funkaktivität, Ladepfad und Temperatur bestimmen, wie viel Energie im realen Produkt nutzbar ist.
Welche Formel eignet sich für eine erste Laufzeitabschätzung?
Für eine frühe Schätzung wird die nutzbare Akkuenergie durch die mittlere Systemleistung geteilt:
Laufzeit ≈ nutzbare Akkuenergie / mittlere Systemleistung
Die nutzbare Energie ist kleiner als der aufgedruckte Nennwert, weil Abschaltspannung, Alterung, Temperatur und Wandlerverluste berücksichtigt werden müssen. Die mittlere Leistung wird aus realistischen Nutzungsszenarien gebildet, nicht nur aus einem idealen Sleep-Wert.
Welche Szenarien sollten getrennt angegeben werden?
- Funkbetrieb ohne RGB-Beleuchtung
- statische Einzelfarbe bei definierter Helligkeit
- typischer Animationseffekt bei definierter Helligkeit
- maximales freigegebenes Weiß
- Leerlauf, Deep Sleep und Aufwachereignisse
So erhält der Käufer nachvollziehbare Laufzeitbereiche statt einer einzigen Marketingzahl. Die Testbedingungen müssen Funkmodus, Polling- beziehungsweise Scanverhalten, Umgebungstemperatur, Akku und Firmwareversion nennen.
Wie lässt sich RGB bei einer Wireless-Tastatur sinnvoll begrenzen?
Helligkeitsobergrenzen, automatische Dimmung, Timeout, zonenweise Abschaltung und ein Akku-Sparmodus sind wirksamer als eine nachträgliche Vergrößerung des Akkus. Die Firmware kann Beleuchtung bei niedriger Akkuspannung reduzieren, sollte dabei aber keine flackernden Zustände oder wiederholten Neustarts erzeugen.
Der Lade- und Entladefall muss gemeinsam geprüft werden. Bei gleichzeitiger Nutzung und Laden addieren sich Verbraucher- und Ladestrom am Eingang; Wärme in Lade-IC, Akku und Gehäuse kann zur eigentlichen Grenze werden.
Adressierbare RGB-LEDs oder Matrix-Treiber für Tastatur-PCBs?
Die Treibertopologie beeinflusst Routing, Diagnose, Stromverteilung, Firmware und Ausfallverhalten. Es gibt keine universell beste Lösung für jede Tastaturgröße.
Welche Vorteile haben adressierbare RGB-LEDs?
Adressierbare LEDs enthalten Steuerlogik und lassen sich über eine serielle Datenkette einzeln ansprechen. Das reduziert die Zahl separater Steuerleitungen und kann ein regelmäßiges Layout vereinfachen. Bauteilanzahl und Bestückung bleiben dennoch erheblich, und Datenpegel, Timing, Versorgung und lokale Entkopplung müssen zum gewählten Typ passen.
Viele Bauteile geben Daten von LED zu LED weiter. Fällt ein Kettenglied elektrisch oder bei der Datenweitergabe aus, können nachgelagerte LEDs nicht mehr korrekt reagieren. Getrennte Ketten, Bypass-Möglichkeiten oder zonenweise Diagnose begrenzen dieses Risiko. Ob eine konkrete LED Daten bei Ausfall weiterleitet, darf nur aus ihrem Datenblatt abgeleitet werden.
Wann ist ein separater LED-Matrix-Treiber sinnvoll?
Ein Matrix- oder Konstantstromtreiber kann viele Kanäle zentral steuern und definierte Stromregelung, Diagnose oder Dot-Correction bieten. Dafür entstehen zusätzliche Leitungen, Treiberbauteile und Routingrestriktionen. Multiplexing beeinflusst Spitzenstrom, Tastverhältnis, Helligkeit und mögliche Kameraartefakte.
Die Entscheidung hängt von LED-Zahl, verfügbarer PCB-Fläche, MCU-Schnittstellen, gewünschter Bildrate, Diagnosebedarf und Kosten ab. Treibergrenzen wie Kanalzahl, Scanverhältnis und maximale Last werden mit der konkreten Schaltung geprüft.
Welche Bedeutung haben Datenpegel und Signaltiming?
Nicht jede adressierbare LED akzeptiert bei jeder Versorgung den Logikpegel einer 3,3-V-MCU zuverlässig. Pegelschwellen, Flanken, Timing und Leitungstopologie müssen zum Datenblatt passen. Ein geeigneter Pegelwandler nahe der Quelle kann erforderlich sein. Serienwiderstand und Leitungsführung werden anhand von Signalform und EMV-Verhalten optimiert.
Bei langen Datenketten sind Versorgungseinbrüche, Masseversatz und Störungen häufig ebenso wichtig wie die nominale Datenrate. Messpunkte für Daten und Versorgung erleichtern Prototypenprüfung und Serienanalyse.
Wie wird die lokale Entkopplung ausgelegt?
Entkopplung folgt den Anforderungen der freigegebenen LED beziehungsweise des Treibers. Kondensatorwert, Spannungsfestigkeit, Bauform, DC-Bias und Platzierung werden berücksichtigt. Eine lange Reihe identischer Kondensatoren ersetzt keine ausreichend niederimpedante Hauptversorgung und keine sinnvolle Zoneneinspeisung.
QMK RGB Matrix und VIA für eine RGB-Tastatur-PCB integrieren
QMK kann Tastenscan, Keymap und Beleuchtung verbinden. Die Hardware muss jedoch zur ausgewählten QMK-Funktion passen; ein bestimmter MCU-Typ oder das Vorhandensein von RGB-LEDs erzeugt noch keine fertige Unterstützung.
Was ist der Unterschied zwischen QMK RGB Matrix und RGB Lighting?
RGB Matrix ist für einzeln zugeordnete Lichtpunkte ausgelegt und abstrahiert verschiedene unterstützte LED-Treiber. Die Konfiguration ordnet elektrische Matrixpositionen, physische LED-Koordinaten und Verwendungsflags einander zu. Diese Zuordnung ermöglicht positionsabhängige und reaktive Effekte.
RGB Lighting, häufig für Underglow eingesetzt, ist ein getrenntes Subsystem. Werden beide verwendet, müssen Speicherbedarf, Keycodes, Effekte und Zustandsverwaltung bewusst geplant werden. Eine Annahme, beide Systeme würden automatisch eine gemeinsame Animation bilden, führt häufig zu zusätzlicher Firmwarearbeit.
Welche Hardwaredaten benötigt die QMK-Konfiguration?
- verwendeter LED-Treiber oder adressierbarer LED-Typ
- Anzahl und Reihenfolge der Lichtpunkte
- Zuordnung zwischen Taste, Matrixposition und LED
- physische Koordinaten für räumliche Effekte
- Pins, Busse, Enable-Signale und Stromsteuerung
- Helligkeits- und Stromgrenzen
- verfügbarer Flash, RAM und nichtflüchtiger Speicher
Die vom Treiber unterstützte LED-Anzahl und die Firmwaregrenzen müssen zur realen Tastatur passen. Effekte werden erst nach einer Messung von Reaktionszeit, USB-Verhalten und Stromaufnahme freigegeben.
Ist jede QMK-Tastatur automatisch mit VIA kompatibel?
Nein. VIA kommuniziert über USB mit einer kompatibel aufgebauten Firmware. Benötigt werden unter anderem eine passende QMK-Konfiguration, Layoutabbildung und eindeutige Geräteidentifikation. Dynamische Keymap- und Beleuchtungsfunktionen belegen Firmware- und Speicherressourcen.
Die VIA-Definition muss exakt zum physischen Layout und zu den freigegebenen Varianten passen. ISO-, ANSI-, Split-Space- oder Encoder-Optionen dürfen nicht nur im Gehäuse, sondern müssen auch in Matrix, Layout und Test berücksichtigt werden.
Welche Bedienfunktionen sollten ohne Desktop-Software erreichbar sein?
Mindestens Helligkeit, Ein/Aus, Effektwahl und Geschwindigkeit können über dedizierte QMK-Keycodes oder Fn-Kombinationen erreichbar sein. Für RGB Matrix sollten die dafür vorgesehenen Matrix-Keycodes verwendet werden, damit die Konfiguration nicht von künftig entfallendem gemeinsamem Verhalten abhängt.
Bei Profilen und persistenten Einstellungen werden Schreibzyklen, Reset-Verhalten und Werkseinstellungen definiert. Eine Tastatur muss nach fehlerhafter Konfiguration wieder in einen bekannten Zustand versetzt werden können.
Diffusor, Plate, Schalter und Gehäuse für gleichmäßiges RGB-Licht
Die Leiterplatte erzeugt und verteilt elektrische Leistung; das sichtbare Ergebnis entsteht im optischen Stapel darüber und darunter. Deshalb sollte die Beleuchtung zusammen mit dem mechanischen Aufbau bemustert werden.
Wie beeinflusst das LED-Gehäuse die Tastaturbeleuchtung?
Abstrahlwinkel, Leuchtfläche, Wellenlängen, Helligkeitsklassen und Gehäusehöhe beeinflussen Hotspots und Farbmischung. Eine sehr helle, enge Abstrahlung kann unter einer Legende gut funktionieren, an einer transparenten Gehäusekante aber einzelne Punkte sichtbar machen. Eine breitere Abstrahlung verbessert nicht automatisch jede Geometrie.
Reverse-Mount-LEDs benötigen eine abgestimmte PCB-Öffnung und genügend Abstand zu Kupfer, Lötstoppmaske und mechanischen Elementen. Die Öffnung darf Fertigungsstabilität und Routing nicht unnötig verschlechtern.
Welche Rolle spielen Schalter und Keycaps?
Transparente oder transluzente Schalteroberteile, Lichtleiter und Aussparungen verändern den Lichtweg. Keycap-Material, Farbe, Wandstärke und Herstellverfahren bestimmen Transmission und Streuung. Shine-Through-Keycaps priorisieren die Legende; Pudding-Keycaps zeigen zusätzlich Licht an den Seiten; opake Keycaps erzeugen vorwiegend einen Lichtsaum zwischen den Tasten.
Für eine mechanische Tastatur-PCB sollte der Golden Sample deshalb mit Serien-Keycap, Serien-Schalter und Serien-Plate aufgebaut werden. Ein Muster mit anderen Komponenten kann die spätere Helligkeit und Farbe falsch darstellen.
Wie werden Plate und Diffusor abgestimmt?
Eine Metall-Plate kann Licht abschirmen oder reflektieren, abhängig von Ausschnitt und Oberfläche. Weiße oder helle Innenflächen erhöhen häufig die diffuse Reflexion; dunkle oder absorbierende Oberflächen reduzieren Streulicht. Ein Diffusor glättet Lichtpunkte, kostet aber Transmission und kann Farben verschieben.
Material, Dicke, Oberflächenstruktur und Abstand zur LED werden nicht nur optisch, sondern auch mechanisch geprüft. Zu kleine Abstände können Montagekraft, Geräusch oder Tastenhub beeinflussen. Bei flexiblen Leiterplatten für Tastaturen muss zusätzlich verhindert werden, dass Biegung den Abstand und damit die Lichtverteilung verändert.
Wie wird Underglow im Gehäuse gleichmäßig?
LED-Abstand, Seiten- oder Bodenabstrahlung, Diffusorweg, Innenreflexion und Abstand zur Tischfläche bestimmen den Verlauf. Transparente Gehäuse zeigen Bestückungs- und Kupferdetails stärker; mattierte Gehäuse verteilen Licht, können aber Helligkeit verlieren. Ein umlaufender Effekt benötigt auch an Steckern, Schrauben und Tochterplatinen einen kontinuierlichen Lichtweg.
PWM-Flimmern und Kamera-Banding bei RGB-Tastaturen vermeiden
RGB-Helligkeit wird häufig über Pulsweitenmodulation geregelt. Ob Flimmern sichtbar oder störend ist, hängt von PWM-Frequenz, Tastverhältnis, Bewegung, peripherem Sehen, Treiberverfahren und individueller Wahrnehmung ab. Kameras reagieren zusätzlich auf Verschlusszeit, Bildrate und Rolling Shutter.
Gibt es eine universell flimmerfreie PWM-Frequenz?
Nein. Eine einzelne Grenzzahl kann weder alle Nutzer noch alle Kameras abdecken. Die Treiberfrequenz muss aus Datenblatt und Konfiguration bekannt sein und mit den vorgesehenen Helligkeitsstufen getestet werden. Niedrige Tastverhältnisse sind häufig kritischer, weil kurze Lichtpulse und große Dunkelzeiten entstehen.
Wie wird Kamera-Banding geprüft?
Mit den für Produktfotos, Streaming oder Gaming typischen Kameras und Einstellungen. Getestet werden mehrere Helligkeiten, Farben, Effekte, Bildraten und Verschlusszeiten. Zeitlupenaufnahmen helfen bei der Fehlersuche, ersetzen aber keine Bewertung des vorgesehenen Anwendungsfalls.
Wenn Banding auftritt, können Treiberkonfiguration, PWM-Frequenz, Dithering, globale Helligkeitsregelung oder Effektgeschwindigkeit angepasst werden. Jede Änderung wird erneut gegen Stromaufnahme, Farbtreue und thermische Grenzen geprüft.
Warum können Animationen trotz hoher PWM-Frequenz unruhig wirken?
Die Bildwiederholrate des Effekts, die Übertragungszeit einer langen LED-Kette und nicht synchronisierte Zonen können sichtbare Sprünge erzeugen. Firmwarelast oder blockierende Routinen können Aktualisierungen verzögern. Für flüssige Bewegung müssen LED-Update, Tastenscan, USB- beziehungsweise Funkkommunikation und Effektberechnung gemeinsam profiliert werden.
RGB-Tastatur-PCB: Stackup, Routing und Entkopplung
Viele RGB-Tastaturen lassen sich auf zwei oder vier Lagen realisieren. Die richtige Lagenzahl folgt Matrixgröße, MCU, Hot-Swap-Sockeln, LED-Treiber, ESD-Schutz, Funkbereich, Steckern und mechanischen Aussparungen.
Reichen zwei Lagen für eine RGB-Tastatur-PCB?
Bei einer einfachen kabelgebundenen Tastatur kann ein zweilagiger Aufbau ausreichen, wenn Rückstrompfade, Versorgung, Matrixrouting und EMV sauber gelöst werden. Viele Hot-Swap-Sockel und LEDs blockieren jedoch Routingkorridore. Große Kupferunterbrechungen können Massepfade verschlechtern.
Vier Lagen bieten dediziertere Masse- und Versorgungsebenen, vereinfachen Rückstromführung und können die Stromverteilung verbessern. Sie sind nicht automatisch erforderlich, können aber bei Funk, USB-Signalführung, dichter MCU-Peripherie oder mehreren LED-Zonen das risikoärmere Layout ermöglichen.
Wann ist HDI bei einer Tastaturplatine sinnvoll?
HDI ist kein Qualitätsmerkmal für RGB an sich. Blind- oder Microvias werden erst sinnvoll, wenn feine BGA-Bauteile, sehr dichte Escape-Routen, extrem kleine Bauform oder komplexe Mehrfachfunktionen keinen robusten konventionellen Aufbau zulassen. Für viele Keyboard-PCBs erhöht HDI Kosten und Prozessaufwand ohne sichtbaren Nutzen.
Eine mehrlagige Tastatur-PCB sollte deshalb aus Routing- und Signalintegritätsbedarf abgeleitet werden. Eine High-Density-Tastatur-PCB ist nur dann gerechtfertigt, wenn Bauteildichte und Mechanik die zusätzlichen Strukturen tatsächlich benötigen.
Wie werden Versorgung und Masse geführt?
LED-Strom darf nicht unkontrolliert durch schmale Engstellen oder Matrix-Rückwege fließen. Breite Flächen, kurze Rückwege und mehrere definierte Einspeisepunkte reduzieren Spannungsabfall. Versorgung und Masse jeder Zone werden so geführt, dass Messung und gegebenenfalls Abschaltung möglich bleiben.
USB-Datenleitungen erhalten einen kontinuierlichen Referenzpfad und werden von schnellen LED-Datenflanken sowie Schaltknoten ferngehalten. Bei drahtlosen Tastaturen bleibt der Antennen-Keep-out frei von Kupfer, LEDs, Akku und metallischen Gehäuseteilen gemäß Funkmodul- oder Antennendesign.
Wo werden Schutz und Testpunkte platziert?
ESD- und Überspannungsschutz sitzen nahe der externen Schnittstelle mit kurzem Ableitpfad. Testpunkte werden für Hauptversorgung, LED-Zonen, Datenkette, Reset, Programmierung und relevante Busse vorgesehen. Sie müssen in Panel und Testadapter erreichbar sein, ohne optische oder mechanische Flächen zu stören.
RGB-Tastatur-PCB fertigen: SMT, AOI und Funktionstest
Eine Tastatur mit vielen LEDs wiederholt denselben Footprint dutzendfach. Das macht den Prozess gut automatisierbar, verstärkt aber systematische Fehler: Eine falsche Polarität, ungeeignete Pastenöffnung oder fehlerhafte Bauteilvariante betrifft schnell die gesamte Baugruppe.
Welche DFM-Prüfungen sind vor der Fertigung wichtig?
- LED-Footprint gegen Herstellerempfehlung und freigegebenes Bauteil prüfen
- Polaritätsmarkierung in Daten, Bestückungsdruck und Arbeitsanweisung eindeutig halten
- Pastenöffnungen, Pad-Geometrie und Bauteilabstand auf Reflow und Nacharbeit abstimmen
- PCB-Öffnungen für Reverse-Mount-LEDs und Schalter mechanisch tolerieren
- Hot-Swap-Sockel, Stabilisatoren, Schrauben und Gehäusestützen auf Kollision prüfen
- Panelisierung, Fiducials und Randabstand für automatische Bestückung festlegen
- Programmier- und Funktionstestzugang vor dem Layout-Freeze freigeben
Für die Serienmontage sollte die SMT-Bestückung LED-Feuchteklasse, Lagerung, Reflowprofil und optische Inspektionsgrenzen berücksichtigen. Ersatztypen werden nicht allein über Gehäuse und Nennfarbe freigegeben, sondern auch über Protokoll, Timing, Strom, Helligkeit und Farbort.
Was kann AOI bei RGB-LEDs prüfen?
AOI kann Anwesenheit, Versatz, Rotation, Polarität, Lötstellen und sichtbare Gehäusemerkmale prüfen. Sie beweist nicht, dass alle drei Farbkanäle korrekt leuchten oder Daten zuverlässig weitergegeben werden. Verdeckte Lötstellen und Bottom-Entry-Geometrien benötigen ein geeignetes Inspektionskonzept.
Welche elektrischen und funktionalen Tests sind erforderlich?
- Bare-Board-E-Test: Netze, Unterbrechungen und Kurzschlüsse der unbestückten PCB.
- Programmierprüfung: korrekte Firmware, Bootloader, Gerätekennung und Versionsprotokoll.
- LED-Kanaltest: Rot, Grün und Blau jeder Position separat ansteuern.
- Kettentest: ersten, mittleren und letzten Lichtpunkt sowie Zonenübergänge prüfen.
- Stromtest: Ruhestrom, typische Effekte und freigegebenen Worst Case messen.
- Tastenmatrixtest: jede Taste, Diode, Hot-Swap-Position und Sonderfunktion prüfen.
- Schnittstellentest: USB, Funk, Laden, Encoder und Zusatzports nach Variante testen.
- Visueller Test: Hotspots, Helligkeitsausreißer und Farbdifferenzen gegen Grenzmuster bewerten.
Wie wird ein Fehler in einer langen LED-Kette lokalisiert?
Der Tester steuert definierte Muster an und erfasst, ab welcher Position Daten oder Versorgung ausfallen. Segmentierte Ketten und zugängliche Messpunkte verkürzen die Diagnose. Bei einer vollständig seriellen Kette kann der erste dunkle Lichtpunkt der Fehlerort sein, muss es aber nicht: Versorgungseinbruch, Datenleitung oder ein vorheriges Bauteil können ebenfalls die Ursache sein.
Farbkonsistenz und Helligkeit bei RGB-Tastaturen absichern
RGB-LEDs aus derselben Bestellnummer können innerhalb der spezifizierten Klassen variieren. Der sichtbare Eindruck ändert sich zusätzlich mit Strom, Temperatur, PWM, Diffusor, Schalter und Keycap.
Reicht LED-Binning für eine gleichmäßige Tastatur?
Nein. Binning begrenzt ausgewählte elektrische oder optische Eigenschaften gemäß Bestellung, garantiert aber nicht automatisch eine identische gemischte Weißfarbe im fertigen Produkt. Wareneingang, Prozess, Betriebsstrom und optischer Aufbau bleiben relevant.
Für sichtbare Premium-Produkte werden zulässige Lieferklassen, Mischregeln und Freigabemuster vor Bestellung definiert. Ein Loswechsel kann eine erneute Bemusterung erfordern, besonders wenn mehrere Lieferquellen vorgesehen sind.
Was ist ein optischer Golden Sample?
Ein Golden Sample ist ein freigegebener Referenzaufbau mit definierter Firmware, Helligkeit, Keycap, Schalter, Plate, Diffusor und Gehäuse. Ergänzende Grenzmuster zeigen, welche Abweichung noch akzeptiert wird. Ohne Grenzmuster bleibt „gleichmäßig“ subjektiv und führt in der Endprüfung zu uneinheitlichen Entscheidungen.
Welche Messungen sind für Farbe sinnvoll?
Je nach Produktanspruch können Kameraauswertung, Photodiode, Luxmessung oder Farbmessgerät eingesetzt werden. Messabstand, Blickwinkel, Umgebungslicht, Aufwärmzeit, Farbe und PWM-Zustand müssen reproduzierbar sein. Messwerte sollten mit der Nutzeransicht korrelieren; eine präzise Messung an einer ungeeigneten Position ist kein belastbarer Qualitätsnachweis.
Wie werden mehrere LED-Lieferanten freigegeben?
Elektrische Pinbelegung, Protokoll, Timing, Reflow, Helligkeit, Wellenlängen, Farbort, Abstrahlwinkel und Gehäusegeometrie werden verglichen. Anschließend folgen Firmware-, Optik- und Zuverlässigkeitstests auf der realen PCBA. Ein Drop-in-Ersatz darf nicht allein anhand einer Stücklistenbeschreibung angenommen werden.
Kosten einer RGB-Tastatur-PCB und Auswahl des Herstellers
Der Stückpreis wird nicht nur von PCB-Größe und LED-Anzahl bestimmt. Varianten, Prüfzeit, optische Sortierung und Firmwarehandling können den Aufwand stärker beeinflussen als eine zusätzliche Kupferlage.
Welche Faktoren treiben die Kosten?
- Anzahl und Typ der RGB-LEDs
- adressierbare LEDs oder separate Treiber
- zwei- oder vierlagiger Stackup, Oberfläche und Panelausnutzung
- Hot-Swap-Sockel, USB-C, Funkmodul, Akku- und Ladeschaltung
- Keycap-, Schalter- und Gehäusevarianten für die optische Freigabe
- Programmierung, Seriennummern und VIA-/Firmwarevarianten
- vollständiger LED-, Tastenmatrix- und Stromtest
- Golden Samples, Grenzmuster und dokumentierte Qualitätsberichte
- Nacharbeitbarkeit und Austausch kritischer Lichtpunkte
Ein günstigeres LED-Bauteil kann teurer werden, wenn Farbstreuung, Lötfehler oder inkompatible Timinggrenzen zusätzliche Prüfung und Ausschuss verursachen.
Welche Fähigkeiten sollte ein PCB-/PCBA-Lieferant nachweisen?
Der Lieferant sollte LED-Footprints und Pastendruck prüfen, Polarität in Daten und Prozess sichern, programmieren, einen vollständigen Funktionstest aufbauen und optische Akzeptanzkriterien dokumentieren können. Für Wireless-Produkte kommen Akkuhandling, Ladeprüfung und RF-gerechte Montage hinzu.
Wichtig ist eine klare Schnittstelle: PCB- und PCBA-Fertigung können die Baugruppe nach vereinbarten Kriterien herstellen und prüfen. QMK-Featuredesign, VIA-Definition, Gehäuseoptik, Funkzulassung und vollständige Produktfreigabe sind nur enthalten, wenn sie ausdrücklich beauftragt und mit Nachweisen definiert werden.
Welche Unterlagen sollten vor der Bestellung geprüft werden?
Stackup, Gerber beziehungsweise ODB++, Bohrdaten, Pick-and-Place, Stückliste mit freigegebenen Alternativen, Schaltplan, Montagezeichnung, Firmware, Programmieranweisung, Testplan, Golden Sample und mechanische Daten. Bei Varianten muss eine Matrix zeigen, welche PCB-, BOM-, Firmware- und Gehäusekombination gültig ist.
RFQ-Checkliste für eine RGB-Tastatur-PCB
Eine gute Anfrage trennt Muss-Anforderungen von optionalen Effekten. Dadurch kann der Hersteller DFM, Materialbeschaffung, Testadapter und Angebot ohne vermeidbare Rückfragen vorbereiten.
Welche Produktdaten gehören in die Anfrage?
- Tastaturformat, Layoutvarianten und Abmessungen
- kabelgebunden, 2,4-GHz-Funk, Bluetooth oder Mehrfachmodus
- USB-Anschluss, Akku, Ladefunktion und gewünschte Betriebsarten
- Per-Key-RGB, Underglow, Logo- und Statuszonen mit LED-Anzahl
- vorgesehene Schalter, Hot-Swap-Sockel, Keycaps, Plate und Gehäuse
- QMK-, VIA- und Bootloader-Anforderungen
- MCU, Funkmodul und bevorzugte LED-/Treiberfamilie, falls bereits festgelegt
Welche elektrischen Grenzwerte müssen genannt werden?
Eingangsspannung, unterstützte USB-Quellen, maximales Stromlimit, gewünschte Helligkeitsstufen, Akkuparameter, Lade- und Nutzungsszenario sowie zulässige Temperatur. Wenn diese Werte noch offen sind, sollte die Anfrage ausdrücklich eine gemeinsame Budgetierung vor dem Layout-Freeze verlangen.
Welche Fertigungsdaten braucht der Anbieter?
PCB-Daten, Stückliste mit Herstellerteilenummern, Bestückungsdaten, Zeichnungen, Firmwaredateien, Gerätekennungen, Programmierablauf und Testanforderungen. Bei einer Reverse-Mount-LED oder ungewöhnlichen Öffnung helfen Schnittzeichnungen und ein mechanisches 3D-Modell.
Wie werden Qualitäts- und Abnahmekriterien formuliert?
Definieren Sie Testabdeckung, zulässige Stromaufnahme, LED-Farben, Helligkeitsgrenzen, Golden Sample, kosmetische Kriterien, Firmwareversion, Rückverfolgbarkeit und Berichtsumfang. Für Kameraeinsatz gehören Bildrate und typische Verschlussbedingungen in die optische Freigabe.
Welche Mengen und Termine sind für ein Angebot erforderlich?
Nennen Sie Prototypenmenge, EVT-/DVT-/PVT-Bedarf, Serienlose, Jahresbedarf und Zieltermin. Lieferzeit wird von PCB, LED-Verfügbarkeit, Sonderbauteilen, Testadapter, Firmwarefreigabe und Golden-Sample-Abnahme bestimmt; eine pauschale Zusage ohne diese Daten ist wenig belastbar.
RGB-Tastatur-PCB mit HILPCB anfragen
HILPCB kann die Fertigbarkeit einer RGB-Tastaturplatine prüfen, Leiterplatten fertigen, Bauteile beschaffen, SMT/THT bestücken, Firmware nach bereitgestelltem Verfahren programmieren und vereinbarte elektrische sowie funktionale Tests durchführen. Der konkrete Leistungsumfang wird anhand Ihrer Daten, Mengen und Abnahmekriterien festgelegt.
Für eine schnelle technische Bewertung senden Sie PCB-Daten, Stückliste, Bestückungsplan, Schaltplan, mechanische Zeichnung, Firmwarepaket und Testanforderungen. Falls die Beleuchtungsarchitektur noch nicht eingefroren ist, ergänzen Sie LED-Zonen, Stromquelle, Zielhelligkeit, Funk-/Akkubetrieb, QMK-/VIA-Ziele sowie die vorgesehenen Schalter und Keycaps. So können kritische Punkte vor Werkzeug- und Serienkosten erkannt werden.
Ein belastbares Angebot sollte klar trennen zwischen PCB-Fertigung, PCBA, Bauteilbeschaffung, Programmierung, Testadapter, Funktionstest, optischer Prüfung und Systemqualifikation. Damit bleibt erkennbar, welche Nachweise im Lieferumfang enthalten sind und welche Freigaben beim Produktentwickler liegen.
Häufig gestellte Fragen zu RGB-Tastatur-PCBs
Was ist eine RGB-Tastatur-PCB?
Eine RGB-Tastatur-PCB verbindet Tastenmatrix, Controller und eine oder mehrere steuerbare Beleuchtungszonen. Je nach Design umfasst sie Per-Key-RGB, Underglow, Status- oder Logo-LEDs. Die sichtbare Qualität entsteht erst zusammen mit Schaltern, Keycaps, Plate, Diffusor und Gehäuse.
Was ist der Unterschied zwischen Per-Key-RGB und Underglow?
Per-Key-RGB ordnet einzelnen Tasten steuerbare Lichtpunkte zu. Underglow beleuchtet den Gehäuserand, eine transparente Bodenplatte oder die Tischfläche. Beide Zonen können dieselbe Versorgung nutzen, benötigen aber häufig getrennte Datenpfade und Firmwareeinstellungen.
Sind South-Facing-LEDs immer besser als North-Facing-LEDs?
Nein. Die passende Orientierung hängt von Schaltergehäuse, Keycap-Profil, Legendenposition, Plate und gewünschtem Lichtbild ab. Eine mögliche Keycap-Kollision muss mit den vorgesehenen Serienkomponenten und vollständigem Tastenhub geprüft werden.
Wie viel Strom benötigt eine RGB-Tastatur?
Das lässt sich ohne LED-Datenblatt, LED-Anzahl, Kanalstrom, Helligkeitslimit und übrige Verbraucher nicht seriös angeben. Gemessen werden Start, typische Effekte und der maximal freigegebene Beleuchtungszustand an den tatsächlich unterstützten USB- oder Akkuszenarien.
Wie lange hält der Akku einer Wireless-RGB-Tastatur?
Die Laufzeit hängt von nutzbarer Akkuenergie und mittlerer Systemleistung ab. Funkmodus, Scanverhalten, LED-Helligkeit, Effekt, Wandlerverluste, Standby und Temperatur müssen in definierten Szenarien gemessen werden. RGB aus und maximales Weiß sollten getrennt ausgewiesen werden.
Kann jede QMK-Tastatur QMK RGB Matrix verwenden?
Nur wenn MCU-Ressourcen, LED-Treiber, Pinbelegung, Firmwarekonfiguration und LED-Zuordnung unterstützt werden. Anzahl und physische Positionen der LEDs müssen korrekt abgebildet sein. Eine vorhandene QMK-Keymap allein genügt nicht.
Ist eine QMK-Tastatur automatisch VIA-kompatibel?
Nein. VIA benötigt eine passend konfigurierte QMK-Firmware, eine korrekte Layoutdefinition und passende Geräteidentifikatoren. Dynamische Keymaps und Einstellungen benötigen außerdem verfügbaren Speicher und einen definierten Wiederherstellungsweg.
Was passiert, wenn eine adressierbare RGB-LED ausfällt?
Bei einer seriellen Datenkette können nachgelagerte LEDs ausfallen oder falsche Daten erhalten, abhängig vom konkreten LED-Typ und Fehlerbild. Getrennte Zonen, Messpunkte und ein vollständiger Kettentest reduzieren Diagnosezeit und Ausfallbereich.
Braucht eine RGB-Tastatur-PCB vier Lagen oder HDI?
Nicht grundsätzlich. Ein zweilagiger Aufbau kann bei einfacher Architektur ausreichen; vier Lagen erleichtern häufig Masse-, Versorgungs- und USB-Führung. HDI ist erst bei echter Bauteildichte, feinen Gehäusen oder komplexem Escape-Routing sinnvoll.
Wie verhindert man Farbunterschiede zwischen den Tasten?
Durch spezifizierte LED-Klassen, kontrollierten Betriebsstrom, stabile Versorgung, einheitlichen optischen Aufbau und Prüfung gegen Golden Sample sowie Grenzmuster. LED-Binning allein deckt Temperatur-, Optik- und Montageeinflüsse nicht ab.
Wie prüft man alle RGB-LEDs in der Produktion?
Ein Funktionstest steuert Rot, Grün und Blau an jeder Position separat an, prüft die vollständige Datenkette und misst Stromaufnahme in definierten Zuständen. AOI ergänzt dies durch Prüfung von Anwesenheit, Polarität, Lage und sichtbaren Lötmerkmalen.
Welche Daten braucht ein Hersteller für ein RGB-Tastatur-PCB-Angebot?
Benötigt werden mindestens PCB-Daten, Stückliste, Bestückungsdaten, Schaltplan, Abmessungen, LED-Zonen, Stromversorgung, Firmware, Programmierablauf, Varianten, Testplan, Mengen und Abnahmekriterien. Keycap-, Schalter-, Plate- und Gehäusedaten sind für die optische Bewertung besonders hilfreich.
Fazit: RGB-Tastaturbeleuchtung als System entwickeln
Eine zuverlässige RGB-Tastatur-PCB entsteht, wenn Elektronik, Firmware, Optik, Mechanik und Fertigung gleichzeitig geplant werden. Per-Key-RGB und Underglow benötigen eine klare Zonenarchitektur; USB- und Akkubetrieb brauchen getrennte Leistungsbudgets; QMK und VIA müssen zur realen Hardwarekonfiguration passen. LED-Position, Diffusor und Keycap werden mit Serienkomponenten bemustert, während Stromaufnahme, PWM, Datenkette und Farbkonsistenz messbare Abnahmekriterien erhalten.
Wer diese Punkte bereits im RFQ dokumentiert, erhält vergleichbarere Angebote und reduziert Änderungen nach dem ersten Prototyp. Für die Fertigungsprüfung sind vor allem eindeutige Bauteile, programmierbare Testmuster, zugängliche Messpunkte und ein freigegebener optischer Referenzaufbau entscheidend.
