Mit dem explosionsartigen Wachstum von AI und High-Performance Computing (HPC) hat sich der Bottleneck der Data Processing von den Compute Units zur „Last Mile“ des Datentransfers verschoben: Die-to-Die Interconnect. HBM3 – und das, was danach kommt – liefert außergewöhnliche Memory Bandwidth und ist zentral, um diesen Bottleneck zu brechen. Doch einen leistungsstarken AI Processor nahtlos mit HBM3 Stacks zu integrieren, erfordert ein scheinbar kleines, in Wahrheit mission-critical Component: den Interposer. Exzellente HBM3 interposer PCB quality ist nicht länger optional – sie ist die Basis für stabilen, effizienten Betrieb des gesamten AI Systems. Als Engineer mit Fokus auf Thermal Interfaces und Tolerance Control weiß ich: In einer Micron-Scale-Welt können selbst kleinste Abweichungen zu „Cliff-Edge“ Performance Loss führen – oder zum kompletten System Failure.
Dieser Artikel zerlegt die Kernelemente hinter HBM3 interposer PCB quality – von High-Speed SI und hartem Thermal Management bis zu PDN-Complexity und Manufacturing Execution. Zu verstehen, wie HILPCB dein AI Interconnect/Substrate Design optimiert, kann ein entscheidender Schritt zum Erfolg sein.
Warum HBM3 Interconnect beispiellose Anforderungen an Interposer-PCBs stellt
Jede HBM-Generation erhöht Data Rate und Channel Density dramatisch. Von HBM2e zu HBM3 verdoppelt sich die Data Rate, Pins pro Stack überschreiten 1024, und die Gesamtbandbreite erreicht die TB/s-Klasse. Dieser Performance-Sprung übersetzt sich direkt in extreme Anforderungen an die HBM3 interposer PCB, die diese Signale trägt und verbindet.
Erstens ist die physische Skalierung brutal. Der Interposer muss Zehntausende Micro-Bumps auf sehr kleiner Fläche platzieren (oft nur wenige hundert mm²), die SoC und HBM Stacks oben verbinden und zugleich in das Package Substrate nach unten „fan-outen“. Der Pitch liegt bereits im Micron-Bereich – Routing Density und Manufacturing Accuracy werden in Richtung Wafer-ähnlicher Erwartungen gedrückt.
Zweitens steigen die elektrischen Anforderungen stark. Jenseits von 6.4 Gbps verhält sich jede Micron-Scale Trace auf dem Interposer wie eine Präzisions-Transmission-Line. Kleine Geometry Error oder Dielectric Inconsistency erzeugen Attenuation, Reflection und Crosstalk – und treffen Data Correctness direkt. Eine qualifizierte low-loss HBM3 interposer PCB zu bauen wird damit zum First-Order Design Goal.
Schließlich ist der Interposer nicht mehr „nur“ eine elektrische Plattform. Im Zentrum von 2.5D Packaging wird er zum Core Hub für Thermal- und Power-Transfer. Massive Heat aus dem AI Die und den HBM Stacks muss durch ihn fließen, während stabiler, sauberer Current über ihn zum Silicon geliefert werden muss. Interposer Design wird zu einem Multi-Physics Co-Design Problem über elektrische, thermische und mechanische Domains.
Wie hältst du Signal Integrity (SI) auf Micron-Scale Routing?
Bei HBM3 Data Rates ist SI die primäre elektrische Metrik hinter HBM3 interposer PCB quality. Interposer Routing Lengths sind kurz (oft Millimeter), aber extreme Dichte und Geschwindigkeit machen SI ungewöhnlich komplex.
1. Precise impedance control: HBM3 Channel Impedance muss in einem engen Target bleiben (z. B. 50 Ω). Bei Line Widths unter 10 µm können kleinste Etch Error, Dielectric Thickness Variation oder Copper Thickness Drift die Impedance off target treiben. Das erfordert Advanced Manufacturing (mSAP oder SAP), um Geometrie eng zu kontrollieren. Es erfordert außerdem Materials mit extrem stabilem Dk und Df über Frequency.
2. Strict crosstalk management: Tausende Lines laufen parallel bei minimalem Spacing. NEXT und FEXT müssen über Routing Optimization, Ground Shielding und präzise Spacing Control unterdrückt werden. SI Tools sind früh essenziell, um Crosstalk Pitfalls vorherzusagen und zu vermeiden.
3. Minimize insertion loss und return loss: Dielectric und Conductor Loss dämpfen Signale (Insertion Loss). Ultra-Low Df Dielectrics wie Ajinomoto Build-up Film (ABF) sind der Schlüssel, um low-loss HBM3 interposer PCB zu bauen. Discontinuities (Vias, Pads) erzeugen Reflections (Return Loss). Via Structures, Pad Geometry und Micro-Bump Transitions müssen optimiert werden, um Eye Quality zu erhalten – hier zählen tiefe Erfahrungen mit high-speed PCB Principles.
Interposer-Substrate-Materialvergleich
| Kennzahl | Standard FR-4 | High-speed laminates (z. B. Megtron 6) | ABF build-up film |
|---|---|---|---|
| Dk @10GHz | ~4.5 | ~3.6 | ~2.8 - 3.2 |
| Df @10GHz | ~0.020 | ~0.002 | ~0.001 - 0.002 |
| Min line/space | > 75µm / 75µm | ~ 25µm / 25µm | < 10µm / 10µm |
| Thermal conductivity (W/m·K) | ~0.3 | ~0.6 | ~0.4 |
| Typical use | Konventionelle PCBs | High-End Server Motherboards | HBM Interposers, IC Substrates |
Welche Thermal-Management-Strategien funktionieren bei massiver AI chip power?
Als Thermal-Interface Engineer muss ich betonen: Thermal Management ist zentral für HBM3 interposer PCB reliability und Long-Term Performance. Ein AI Accelerator mit Hunderten Watt (auf System-Level sogar Richtung Kilowatts) kann extreme Heat Flux erreichen. Der Interposer sitzt im Zentrum dieses „Thermal Storm“.
1. Efficient vertical conduction paths: Der Interposer muss als hoch-effizienter Thermal Conduit funktionieren. Designs nutzen dichte Thermal Vias – gefüllte Micro-Channels, die wie winzige Heat Pipes wirken – um Heat in Package Substrate und Heatsink zu leiten. Via Density, Diameter und Fill Material beeinflussen Thermal Performance direkt.
2. Thermal properties of materials: Organische Interposers (ABF-basiert) sind für Electrical Performance und Cost attraktiv, aber die Thermal Conductivity ist deutlich niedriger als bei Silicon Interposers. Zur Kompensation betten organische Designs oft große, kontinuierliche Copper Planes als Thermal Spreading Layers ein. Copper Thickness und Continuity sind kritisch für Lateral Heat Spreading.
3. TIM und Coplanarity/Warpage Control: Thermal Transfer hängt stark von Interface Quality ab. Von HBM zu Interposer zu Substrate nutzt jede Interface TIM. TIM Performance erfordert Flatness und Contact Pressure. Warpage ist der Feind: Schon wenige Microns Bow können ungleichmäßige TIM Thickness erzeugen, Hotspots und schließlich HBM Throttling oder Damage. Darum bestimmt HBM3 interposer PCB quality – insbesondere Warpage Control – den Thermal Success direkt. Hersteller wie HILPCB kontrollieren Warpage über symmetrisches Stackup, strikte Lamination Control und Material Selection, um enge Toleranzen zu treffen.
Wie beeinflusst Power Integrity (PI) die HBM3 Stabilität?
Wenn SI Data „clarity“ sicherstellt, dann stellt PI den „heartbeat“ des Systems sicher. Bei großskaligem Parallel Compute ziehen AI Chips schnell wechselnde Ströme, die Transient Noise erzeugen.
1. Ultra-low-impedance PDN: Die HBM3 interposer PCB muss extrem stabile, Low-Impedance Power Delivery zum SoC und den HBM bereitstellen – typischerweise durch mehrere Power- und Ground Planes im Stackup. Diese Planes verhalten sich wie ein großer Capacitor, reagieren schnell auf Transient Current Demand und unterdrücken Voltage Droop.
2. Carefully designed decoupling network: High-Frequency Noise benötigt umfangreiches Decoupling. Auf Space-Constrained Interposers kann Embedded Capacitance genutzt werden, um Capacitance Layers direkt im Stackup zu integrieren, Current-Loop-Length zu minimieren und Decoupling Efficiency zu verbessern.
3. Minimize loop inductance: Current fließt von Power Planes zum Die und kehrt über Ground Planes zurück – es entstehen Loops. Niedrigere Loop Inductance bedeutet schnellere Transient Response und weniger Voltage Noise. Plane Power/Ground Via Placement eng, um Loop Area zu minimieren. Ein starkes HBM3 interposer PCB PDN kann Milliohm-Level Impedance im Target Band erreichen.
💎 Interposer PDN: golden rules for advanced-package power distribution
Vertical Interconnect zwischen Silicon Interposer und Substrate optimieren, um Core Voltage Fluctuation zu eliminieren
Core strategy: Deep Trench Capacitors (DTC) oder Micro-Capacitor Arrays so nah wie physisch möglich an Chiplets platzieren. Local Charge Storage erhöhen, um Sub-Nanosecond Current Compensation für GHz Switching Activity bereitzustellen.
Core strategy: TSV Arrays nutzen, um kurze Power Paths zu bauen. RDL Width-to-Length Ratios optimieren und Loop Area auf Micron Scale komprimieren, mit dicht gestitchten, interleaved Power/Ground Vias.
Core strategy: Kontinuierliche Power- und Ground Reference Planes über Layers aufbauen. Sehr dünne Dielectric Thickness nutzen, um große inter-plane capacitance zu erzeugen – ein Ultra-Low-Impedance Return Path für High-Frequency Noise.
Core strategy: End-to-End CPM (Chip Power Model) Co-Simulation vom Die bis zur Package Base fahren. SSN und DC IR-Drop präzise vorhersagen und dann Routing Density unter Thermal-Stress-Constraints optimieren.
Für High-Compute Chips bieten wir High-Precision RDL (Fine Pitch Line/Space) und Micro-bump Manufacturing Support. Durch strikte Kontrolle von Dielectric Thickness und Copper Pillar Alignment hilft HILPCB, Interposer Solutions mit exzellenter PI zu bauen, die die harten Dynamic Power Demands von AI und HPC erfüllen.
Welche Manufacturing Processes bestimmen HBM3 interposer PCB reliability?
Selbst ein perfektes Design braucht Top-Tier Process Execution. HBM3 interposer PCB reliability hängt von Manufacturing Precision und Consistency ab – jenseits klassischer PCB und näher an Semiconductor Packaging – daher wird sie typischerweise von spezialisierten IC Substrate PCB Manufacturers gebaut.
1. Fine-line fabrication: Unter 10 µm line/space sind subtraktive Prozesse nicht ausreichend. SAP/mSAP muss eingesetzt werden. Diese bauen Traces via Lithography und Plating auf dünnem Copper und erreichen nahezu vertikale Sidewalls sowie sehr hohe Dimensional Accuracy.

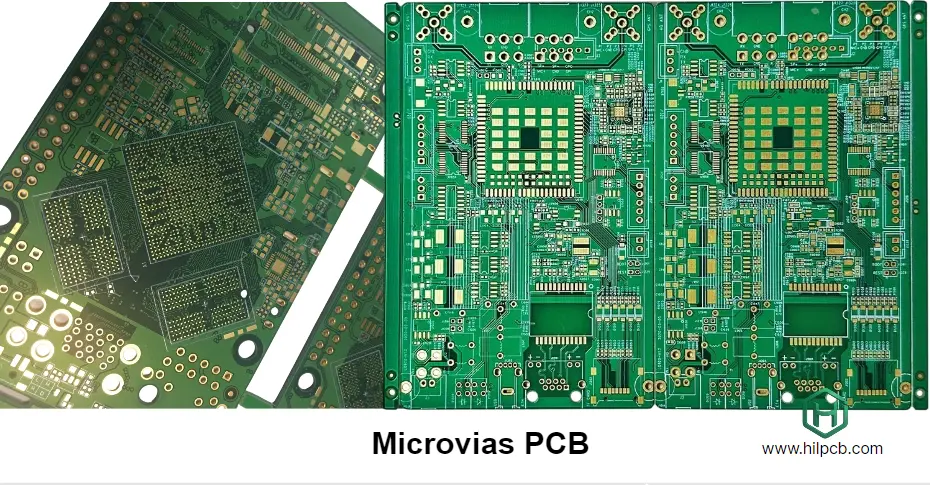

2. Microvia drilling und via fill: Layer Transitions basieren auf Laser-Drilled Microvias (typisch 20–30 µm). Drill Quality, Hole-Wall Cleanliness und uniform Via Fill sind kritisch für Long-Term Interconnect Reliability. Ein einzelner Microvia Failure kann einen HBM Channel brechen.
3. Lamination und Registration Accuracy: Multilayer Interposers benötigen extrem enge Registration – oft innerhalb weniger Microns. Misregistration kann Via-to-Pad Opens/Shorts verursachen. Das verlangt Top Registration Systems plus strikte Environmental Controls (Temperatur, Humidity, Cleanliness).
4. Warpage control: Warpage ist eine zentrale Interposer Challenge. Hersteller wie HILPCB reduzieren Warpage über optimierte symmetrische Strukturen, Low-CTE Core Materials und präzise Lamination Parameters, um High Yield in Downstream Packaging Flows wie CoWoS sicherzustellen.
Wie balancierst du Performance, Cost und Quick-Turn Lead Time?
Im kompetitiven AI Market treibt Time-to-Market die Nachfrage nach HBM3 interposer PCB quick turn. Gleichzeitig scheint Interposer Complexity im Widerspruch zu „quick“ zu stehen.
Performance, Cost und Cycle Time zu balancieren ist ein Systems Problem:
- Performance first: Für Top-Tier Accelerators ist Performance non-negotiable – das erfordert die fortschrittlichsten Materials/Processes, mit höherem Cost und längerer Lead Time.
- Cost optimization: Für Cost-Sensitive Applications lassen sich leicht niedrigere Performance, aber kosteneffektivere Materials diskutieren – oder Design vereinfachen, um Layer Count und Process Complexity zu reduzieren.
- Fast delivery: HBM3 interposer PCB quick turn hängt von Engineering Capability und Process Management ab. Frühes, starkes DFM Engagement vermeidet Manufacturing Traps und reduziert Design Spins. Reife Prozesse, stabile Supply Chains und effizientes Scheduling verkürzen Lead Time.
Als Manufacturer mit One-Stop Service von Prototype bis Mass Production arbeitet Highleap PCB Factory (HILPCB) mit dieser Balance im Blick. Über enge frühe Technical Collaboration und flexible Line Configurations liefern wir wettbewerbsfähige prototype assembly und Quick-Turn Builds bei gleichbleibender Top-Tier Quality.
HILPCB IC substrate und Interposer Manufacturing Capability Overview
| Parameter | Capability | Parameter | Capability |
|---|---|---|---|
| Max layers | 32+ Layers | Thickness range | 0.1 - 2.0 mm |
| Min line/space | 8µm / 8µm (SAP) | Min laser via | 25µm |
| Impedance tolerance | ±5% | Layer-to-layer registration | ±15µm |
| Supported materials | ABF, BT, high-speed laminates | Surface finish | ENEPIG, OSP |
Deine HBM3 interposer PCB quality checklist
Um Erfolg systematisch sicherzustellen, empfehlen wir eine strukturierte HBM3 interposer PCB checklist über die Projektphasen hinweg. Sie ist sowohl Design Guide als auch Kommunikations-Tool mit deinem Manufacturer.
Design-stage checklist:
- Material selection: Low-Loss Materials (z. B. ABF) für SI- und Thermal-Needs ausgewählt?
- Stackup design: Symmetrisches Stackup zur Warpage-Kontrolle? Ausreichende und gut geplante Power/Ground Planes?
- SI simulation: Impedance/Crosstalk/Loss Simulation für alle HBM3 Channels validiert?
- PI simulation: PDN simuliert; Impedance erfüllt Target über den Frequency Band?
- Thermal simulation: Hot Spots identifiziert und Thermal-Via Design verifiziert?
DFM-stage checklist:
- Line/space: Min Geometry innerhalb der Manufacturer Capability mit Margin?
- Via design: Microvia Aspect Ratio sinnvoll? Via-in-Pad compliant mit Process Rules?
- Tolerance analysis: Einfluss von Manufacturing Tolerances auf Impedance und Timing berücksichtigt?
- Warpage analysis: Warpage gemeinsam mit Manufacturer simuliert; Stackup/Panelization optimiert?
Manufacturing and QA checklist:
- Trace inspection: 100% AOI auf jeder Layer?
- Registration verification: X-Ray Verification auf Key Layers?
- Impedance testing: TDR Testing auf Test Coupons (Sampling oder 100%) mit Report?
- Reliability testing: JEDEC-Level Thermal Cycle, HAST und weitere erforderliche Reliability Tests abgeschlossen?
Haeufige Fragen
Warum ist die Qualitaet eines HBM3-Interposers so entscheidend fuer die AI-Chip-Performance?
Weil der Interposer direkt zwischen AI-Die, HBM-Stacks und Package-Substrate sitzt. Schwaechen bei Signal Routing, Power Delivery, Waermeableitung oder Masshaltigkeit koennen Bandbreite reduzieren, Fehler erhoehen oder die Langzeitzuverlaessigkeit verschlechtern.
Warum ist Signal Integrity auf einem HBM3-Interposer so schwer zu beherrschen?
HBM3-Kanaele arbeiten mit sehr hoher Geschwindigkeit bei extrem feinen Geometrien und hoher Parallelitaet. Dadurch wirken sich Impedance Drift, Crosstalk, Return Loss und Dielectric-Inkonsistenzen deutlich staerker aus als auf konventionellen PCBs.
Warum ist Warpage-Control in der HBM3-Interposer-Fertigung so wichtig?
Schon geringe Verformung stoert TIM-Kontakt, Coplanarity und den Yield in nachgelagerten Packaging-Schritten. Das beeinflusst Thermal Performance, mechanische Spannungen und die Konsistenz mikroskaliger Interconnects.
Welche Fertigungsprozesse bestimmen die Zuverlaessigkeit eines HBM3-Interposers am staerksten?
Entscheidend sind Fine-Line-Fabrication mit SAP oder mSAP, die Qualitaet von Laser-Microvias, gleichmaessiges Via Fill, praezise Lamination Registration und eine strenge Warpage-Control. Diese Prozesse bestimmen, ob das Design elektrisch und mechanisch reproduzierbar ist.
Conclusion
Die Zukunft von AI Silicon beginnt mit kompromissloser Execution auf foundational components. HBM3 interposer PCB quality ist weit mehr als ein Manufacturing KPI – sie ist eine Synthese aus Materials Science, High-Speed Electronics, Thermodynamics und Precision Manufacturing. Von Micron-Scale Channels bis System-Level Stability beeinflusst jedes Interposer-Detail AI Performance und Reliability.
Um eine High-Performance AI Interconnect Solution zu liefern, müssen Designer mit Herstellern zusammenarbeiten, die tiefe technische Akkumulation und Advanced Process Capability haben. Mit jahrelanger Erfahrung in IC Substrates und HDI liefert HILPCB One-Stop Services von Design Optimization und Material Selection bis zu Precision Fabrication und Assembly – damit Kunden die härtesten Anforderungen erfüllen und deine HBM3 interposer PCB den höchsten Quality Standard erreicht.
