So wählen deutsche Entwickler einen Rogers-Leiterplatten-Hersteller: Material, Hybrid-Stack-up, Impedanz, HF-Prüfung, Qualität, Kosten und RFQ sicher festlegen.

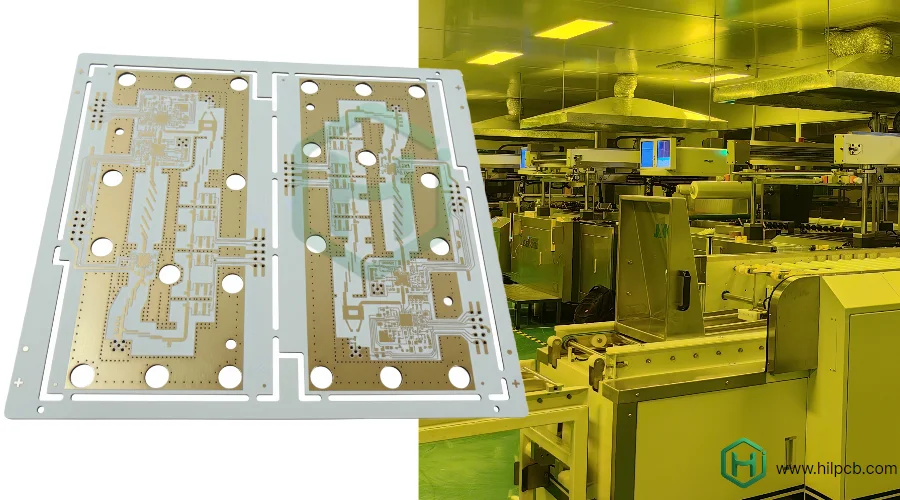

Rogers-Leiterplatten-Hersteller: Auswahl & RFQ

Ein geeigneter Rogers-Leiterplatten-Hersteller muss mehr nachweisen als den Einkauf eines Markenlaminats. Entscheidend sind ein freigegebener Material- und Stack-up-Aufbau, zum Werkstoff passende Bohr-, Lochvorbereitungs-, Laminations- und Ätzprozesse sowie messbare Nachweise für Impedanz, Geometrie und – falls gefordert – Einfügedämpfung, Phase oder passive Intermodulation. Ohne diese Kette bleibt „Rogers PCB“ nur eine Materialangabe.

Für deutsche Entwicklungs- und Einkaufsteams beginnt die Lieferantenauswahl deshalb mit dem konkreten RF-Pfad: Frequenzbereich, Verlustbudget, Zielimpedanz, Leitungstyp, Kupferprofil, Temperatur, mechanische Randbedingungen und Serienmenge. Danach werden Werkstofffamilie, Hybridaufbau, Toleranzen, Coupons, Prüfmethoden und Lieferdokumente festgelegt. Ein Hersteller sollte Abweichungen vor Produktionsstart offenlegen und keine Materialsubstitution ohne schriftliche Freigabe vornehmen.

Eine belastbare Anfrage enthält mindestens:

  • exakte Rogers-Bezeichnung, Laminatdicke, Kupferart und zulässige Alternativen,
  • vollständigen Stack-up mit Soll-Enddicke und Impedanzgeometrien,
  • Betriebsfrequenz, relevante HF-Netze und Verlust- beziehungsweise Phasenziele,
  • Gerber- oder ODB++-Daten, NC-Drill, Netzliste, Fertigungszeichnung und Stückliste,
  • Lochtypen, Aspect Ratio, Via-Füllung, Backdrill und besondere Kantenstrukturen,
  • Oberflächenfinish, Lötstoppmaskenanforderung und Bestückungsprozess,
  • Akzeptanzstandard, Klasse, Couponplan und benötigte Prüfberichte,
  • Prototyp-, Pilot- und Serienmengen, Panelvorgaben, Lieferort und Termin.

Welche Fragen beantwortet dieser Leitfaden zur Rogers-PCB-Fertigung?

Was ist eine Rogers-Leiterplatte?

Eine Rogers-Leiterplatte verwendet mindestens ein Schaltungsmaterial der Rogers Corporation. Dazu gehören thermosetbasierte Kohlenwasserstoff-Keramik-Laminate, keramisch gefüllte PTFE-Werkstoffe, RT/duroid-Materialien, TMM-Laminate sowie zugehörige Prepregs und Bondplys. Die Familien unterscheiden sich deutlich in elektrischen Werten, mechanischem Verhalten und Verarbeitung.

Der Markenname beschreibt daher weder eine feste Dielektrizitätskonstante noch automatisch eine Mikrowellen-, Automotive- oder IPC-Class-3-Leiterplatte. Erst die genaue Materialbezeichnung, Dicke, Kupferfolie, Losinformation, Presskonstruktion und Fertigungsspezifikation definieren das herstellbare Produkt.

Ist jedes Rogers-Laminat ein PTFE-Material?

Nein. Die verbreitete RO4000-Familie basiert auf kohlenwasserstoff-keramischen Systemen mit Glasverstärkung und ist für eine vergleichsweise FR-4-nahe Verarbeitung ausgelegt. RO3000 und viele RT/duroid-Typen sind dagegen PTFE-basierte Verbundwerkstoffe. Wer alle Rogers-Materialien mit demselben Bohr-, Desmear- und Pressrezept behandelt, ignoriert wesentliche Prozessunterschiede.

Wann ist Rogers gegenüber FR-4 sinnvoll?

Rogers-Materialien sind sinnvoll, wenn Verlust, Dk-Stabilität, Phasenkonsistenz, Temperaturverhalten oder Leistungsdichte mit dem vorgesehenen FR-4 nicht ausreichend beherrscht werden. Die Entscheidung sollte aus einem Kanal- oder RF-Budget entstehen. Für digitale Steuer-, Versorgungs- und unkritische Signallagen kann ein qualifizierter Hybridaufbau wirtschaftlicher als ein reiner Rogers-Multilayer sein.

Welche Rogers-Materialfamilie passt zur Anwendung?

Die Auswahl beginnt nicht mit einer pauschalen Frequenzgrenze. Ein Antennenfeed, ein Leistungsverstärker, ein Filter und ein 77-GHz-Radarsensor stellen trotz ähnlicher Trägerfrequenz unterschiedliche Anforderungen an Dk, Verlust, Kupferrauheit, Wärmeleitung, Dickentoleranz und Phasenlage. Auch verfügbare Kerndicken, Bonding-Systeme und Freigaben des Endkunden begrenzen die Wahl.

Materialfamilie Grundcharakter Typische Entscheidungsgründe Wichtige Fertigungsfrage
RO4000 Kohlenwasserstoff-Keramik, glasverstärkt niedriger Verlust, kontrollierte Dk, FR-4-nahe Verarbeitung Welches Core-, Prepreg- und Presssystem ist freigegeben?
RO3000 keramisch gefülltes PTFE sehr niedriger Verlust und stabile elektrische Eigenschaften Wie werden Bohren, Lochwandaktivierung und Dimensionsänderung beherrscht?
RT/duroid PTFE-Verbundwerkstoffe in mehreren Ausführungen besonders verlustarme Mikrowellenpfade und qualifizierte Bestandsdesigns Welche Kupferart, Bondply- und Oberflächenbehandlung gelten?
TMM keramisch gefülltes Thermoset hoher Dk-Bereich, mechanische und thermische Anforderungen Welche Dicke, Bohrparameter und Laminationsfolge sind validiert?
Hybrid Rogers/FR-4 RF-Lagen plus strukturelle Standardlagen Kosten-, Lagenzahl- und Integrationsvorteile Sind CTE, Harzfluss, Haftung und Presszyklus kompatibel?

Darf der Hersteller ein ähnliches Material austauschen?

Nur nach einer vereinbarten Änderungsregel. Ein Material mit ähnlichem Nenn-Dk kann bei Design-Dk, Df, Kupferprofil, Dickentoleranz, Feuchteverhalten, CTE oder Pressverhalten abweichen. Bei einem qualifizierten RF-Design kann bereits der Wechsel der Kupferfolie oder Laminatdicke eine neue Simulation, Couponmessung oder Systemfreigabe erfordern.

Welche Datenblattversion ist verbindlich?

Die RFQ sollte Hersteller, vollständige Produktbezeichnung, Dicke, Kupferauflage und freigegebene Datenblattrevision nennen. Wird nur „RO4350“ oder „Rogers 3,5“ angegeben, bleiben Material und Berechnungsgrundlage unklar. Für langlebige Programme sollte zusätzlich feststehen, wie Produktänderungen, Abkündigungen und Requalifikationen kommuniziert werden.

Welche Anforderungen müssen vor der Lieferantenauswahl feststehen?

Ein Hersteller kann einen Stack-up erst sinnvoll bewerten, wenn die elektrische Funktion und die Akzeptanzgrenzen bekannt sind. „50 Ohm“ allein reicht nicht: Leitungstyp, Lage, Zielwert, Toleranz, Referenzfläche, Lötstoppmaske, Endkupfer, Messcoupon und Messmethode beeinflussen das Ergebnis.

Welche elektrischen Angaben benötigt die Fertigung?

  • Betriebs- und relevante Oberwellenbereiche,
  • Single-Ended- und Differenzimpedanzen mit Toleranz,
  • maximal zulässige Einfüge- und Rückflussdämpfung,
  • Phasen- oder Laufzeitabgleich zwischen Kanälen,
  • Leistungspegel, Isolation, Kopplung und gegebenenfalls PIM-Ziel,
  • Simulationsmodell mit verwendeter Dk-, Df- und Kupferrauheitsannahme,
  • Messreferenzebene, Steckverbinder- oder Launch-Konzept und De-Embedding-Regel.

Welche mechanischen Angaben sind ebenso wichtig?

Enddicke, Außenkontur, Fräsradien, Kantenmetallisierung, Senkungen, Kavitäten, Via-Typen, Bohrdurchmesser, Kupferdicke, Ebenheit und Bauteilflächen wirken direkt auf den Prozess. Bei Antennen, Filtern oder gekoppelten Strukturen können auch Fräs- und Lötstoppmaskenkanten elektrisch relevant sein. Diese Merkmale gehören bemaßt in die Fertigungszeichnung.

Wie prüft ein Hersteller Materialidentität und Rückverfolgbarkeit?

Eine robuste Materialkontrolle verbindet Bestellung, Wareneingang, Lagerung, Zuschnitt, Produktionslos und Lieferdokument. Der Hersteller sollte die genaue Rogers-Bezeichnung und Dicke gegen Bestellung und Materialnachweis prüfen. Materialetikett, Charge und Reststückverwaltung müssen verhindern, dass ähnlich aussehende Laminate verwechselt werden.

Welche Dokumente sollte der Einkauf anfordern?

Je nach Projektrisiko sind Herstellerbescheinigung, Material Certificate of Conformance, Chargenangabe, RoHS-/REACH-Erklärung und eine Zuordnung zum Produktionslos sinnvoll. Für regulierte Produkte können zusätzliche Nachweise erforderlich sein. Eine allgemeine Website-Aussage ersetzt keine zum gelieferten Los passende Dokumentation.

Wie werden Lagerung und Feuchte festgelegt?

Lager- und Trocknungsregeln richten sich nach dem konkreten Laminat, Bondply, Kupferaufbau und der Herstellerempfehlung. Eine pauschale Aussage, jedes PTFE-Material müsse gleich gebacken werden, ist nicht belastbar. Temperatur, Dauer, Verpackung und maximale Lagerzeit müssen zum freigegebenen Prozess passen und dürfen das Material nicht verformen oder oxidieren.

Wie wird ein Rogers- oder Hybrid-Stack-up freigegeben?

Der Stack-up ist eine kontrollierte Fertigungsspezifikation. Er benennt jede Kupfer- und Dielektrikumslage, Materialfamilie, Soll- und Fertigdicke, Kupferart, Presslage, Impedanzgeometrie und Toleranz. Der Hersteller ergänzt reale verfügbare Kerne, Prepreg- beziehungsweise Bondply-Konstruktionen, Ätzkompensation und erwartete Pressdicken.

Wann ist ein Hybrid-Stack-up sinnvoll?

Ein Hybridaufbau kann RF-kritische Lagen auf Rogers beschränken und digitale, Versorgungs- oder mechanische Lagen mit geeignetem FR-4 realisieren. Das reduziert nicht automatisch jedes Risiko. Unterschiedliche CTE, Harzsysteme, Glasgewebe, Kupferhaftung und Pressfenster können Verzug, Registrierungsfehler oder ungleichmäßige Dielektrikumsdicken verursachen.

Welche Freigabedaten sollten vor dem Layout-Freeze vorliegen?

Benötigt werden der herstellerspezifische Stack-up, Impedanzberechnung, verwendete Materialwerte, Kupferprofil, minimale Leiterbreiten und Abstände, Via-Geometrien, Bohr- und Backdrillgrenzen sowie Couponkonzept. Wird erst nach dem Layout ein anderer Core eingesetzt, ändern sich Leiterbreite, Kopplung und möglicherweise der gesamte Kanal.

Wie werden Dk, Df und Kupferrauheit richtig verwendet?

Datenblattwerte sind nur zusammen mit Prüfmethode, Frequenz, Probenausrichtung, Dicke und Kupferzustand interpretierbar. Ein veröffentlichter Clamped-Stripline-Dk ist nicht automatisch der beste Wert für die Feldlöser-Geometrie eines Microstrips. Für Impedanz und Phasenlänge wird häufig ein Design-Dk verwendet, der zur jeweiligen Material- und Messmethodik passen muss.

Aktuelle Rogers-Produktinformationen nennen beispielsweise für RO4003C einen Dk von 3,38 ± 0,05 und einen Df von 0,0027 bei 10 GHz, für RO4350B einen Dk von 3,48 ± 0,05 und einen Df von 0,0037 bei 10 GHz sowie für RO3003 einen Dk von 3,00 ± 0,04 und einen Df von 0,0013 bei 10 GHz. Vor Freigabe sind das aktuelle Datenblatt, die konkrete Dicke und der für die Simulation vorgesehene Wert zu prüfen.

Warum beeinflusst Kupferrauheit den Verlust?

Bei hohen Frequenzen fließt Strom zunehmend oberflächennah. Raues Kupfer verlängert den effektiven Stromweg und kann Leiterverluste erhöhen. Die Auswirkung hängt von Frequenz, Kupferprofil, Leitergeometrie und Modell ab. Deshalb sollten Simulation und RFQ die Kupferart beziehungsweise ein vereinbartes Rauheitsmodell nennen, statt nur „1 oz Kupfer“ zu spezifizieren.

Warum reichen typische Datenblattwerte nicht als Abnahmekriterium?

Typische Werte beschreiben nicht zwingend garantierte Grenzwerte jeder gelieferten Platte. Die Leiterplatte ergänzt zudem Pressdicke, Ätzgeometrie, Kupferaufbau, Lötstoppmaske und Prozessstreuung. Akzeptanzkriterien müssen messbare Board- oder Couponmerkmale benennen und nicht allein eine Materialbroschüre zitieren.

Wie unterscheiden sich die Fertigungsprozesse der Materialfamilien?

RO4000-Materialien können viele etablierte FR-4-Prozessschritte nutzen, benötigen aber dennoch ein freigegebenes Rezept für Bohren, Oberflächenvorbereitung, Laminierung, Ätzen und Finish. PTFE-basierte RO3000- oder RT/duroid-Werkstoffe verhalten sich bei Bohren, Lochwandaktivierung, Handhabung und Dimensionskontrolle anders. Auch TMM-Materialien besitzen eigene mechanische Grenzen.

Welche Prozessfragen sollte ein Lieferant beantworten?

  • Welche Materialfamilien und Dicken wurden tatsächlich verarbeitet?
  • Welche Bohrparameter und Lochwandvorbereitung gelten je Familie?
  • Wie werden Materialbewegung und Registrierungsfaktoren ermittelt?
  • Welche Pressprofile sind für reine und hybride Aufbauten freigegeben?
  • Wie werden Ätzfaktor, Endkupfer und Leiterbreite kontrolliert?
  • Welche Coupons begleiten Impedanz, Mikroschliff und gegebenenfalls HF-Messung?

Bedeutet eine eigene Rogers-Linie automatisch bessere Qualität?

Nicht zwangsläufig. Wichtig sind kontrollierte Prozessfenster, qualifiziertes Personal, kalibrierte Messmittel, Materialtrennung und dokumentierte Ergebnisse. Eine Marketingbezeichnung wie „dedizierte Linie“ sollte durch konkrete Prozess- und Prüfnachweise ersetzt werden. Für das Projekt zählt die Reproduzierbarkeit der vereinbarten Merkmale.

Wie werden Bohren und Lochmetallisierung beherrscht?

Bohrwerkzeug, Drehzahl, Vorschub, Hitcount sowie Entry- und Backup-Material werden an das Laminat angepasst. PTFE kann bei ungeeigneten Parametern schmieren; keramisch gefüllte Werkstoffe können den Werkzeugverschleiß erhöhen. Beides beeinflusst Lochwand, Enddurchmesser und Haftung der Metallisierung.

Wann ist Plasma oder eine andere Aktivierung erforderlich?

Die Lochwandvorbereitung folgt der exakten Materialfamilie und der freigegebenen Chemie. Bei PTFE-basierten Systemen ist häufig eine geeignete Plasma- oder chemische Aktivierung erforderlich, während RO4000 nicht pauschal denselben PTFE-Prozess benötigt. Der Hersteller muss zeigen, dass der Ablauf zur Materialkombination und zum nachfolgenden Kupferprozess passt.

Welche Mikroschliffmerkmale sind relevant?

Je nach Spezifikation werden Lochkupfer, Harzrückzug, Schmear, Voids, Padanschluss, Innenlagenregistrierung und Via-Füllung bewertet. Bei Hybridaufbauten sind zusätzlich Grenzflächen zwischen Materialsystemen wichtig. Stichprobenumfang, Lage des Coupons und Akzeptanzgrenzen gehören in den Prüfplan.

Wie werden Laminierung und Maßhaltigkeit abgesichert?

Ein Multilayer benötigt ein Pressprofil, das Bonding-Material, Fließverhalten, Kupferverteilung, Gesamtmasse und Panelgröße berücksichtigt. Temperatur, Druck, Vakuum, Rampen und Abkühlung beeinflussen Enddicke, Harzverteilung, Haftung und Verzug. Ein Pressrezept für Standard-FR-4 ist nicht automatisch für jede Rogers-Kombination geeignet.

Wie werden Skalierungsfaktoren ermittelt?

Der Hersteller ermittelt material- und prozessbezogene Bewegungswerte aus Erfahrung, Testcoupons oder Pilotpanels und setzt sie in der Bilddatenerstellung um. Dünne Kerne, asymmetrische Kupferverteilung und gemischte Materialsysteme benötigen besondere Aufmerksamkeit. Die Freigabe sollte reale Registrierungsdaten statt nur eine allgemeine Maschinentoleranz verwenden.

Wie wird Verzug bei Hybridaufbauten reduziert?

Symmetrischer Aufbau, ausgewogene Kupferverteilung, passende Materialkombination, kontrollierte Abkühlung und geeignete Panelisierung helfen. Das zulässige Verzugskriterium hängt von Boardgröße, Bestückung und Norm ab. Eine universelle Null-Verzug-Zusage ist technisch nicht sinnvoll.

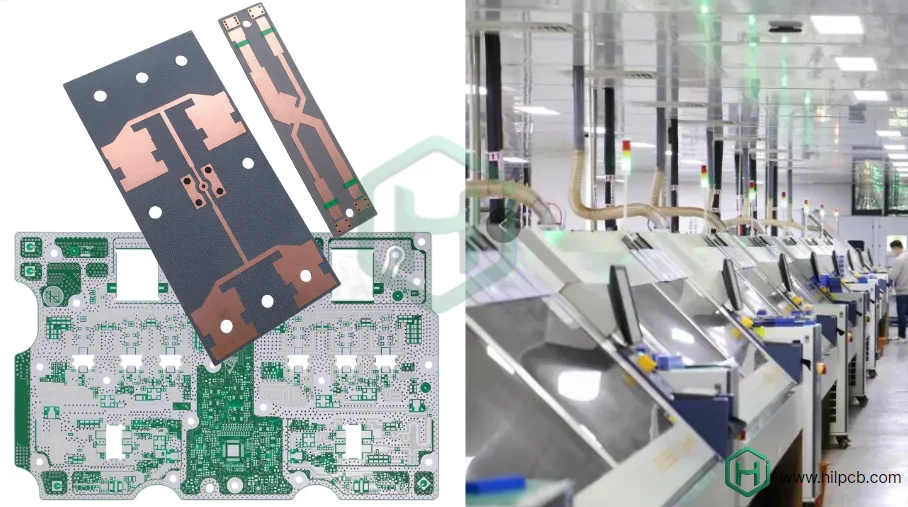

Prozesskontrolle bei der Rogers-Leiterplattenfertigung

Wie werden Leiterbild und kontrollierte Impedanz gefertigt?

Impedanz entsteht aus Leiterbreite, Endkupfer, Dielektrikumsdicke, Dk, Referenzabstand, Kupplung und gegebenenfalls Lötstoppmaske. Der Hersteller berechnet die reale Fertigungsgeometrie, berücksichtigt Ätzfaktor und galvanischen Kupferaufbau und stimmt notwendige CAM-Anpassungen vor der Produktion ab.

Was belegt ein TDR-Coupon?

Ein korrekt entworfener TDR-Coupon belegt die Impedanz einer repräsentativen Teststruktur unter der vereinbarten Messmethode. Er ist wertvoll für Prozesskontrolle, bildet aber nicht automatisch jeden Launch, Via-Übergang, Filter oder langen Produktkanal ab. Couponlage, Referenzaufbau, Leitungslänge und Grenzwerte müssen zur Leiterplatte passen.

Wie eng sollte die Impedanztoleranz sein?

So eng wie funktional erforderlich und messbar beherrschbar. Eine pauschale Forderung von ±5 % kann Kosten und Ausschuss erhöhen, ohne das System zu verbessern; ±10 % kann für einen kritischen Filter zu weit sein. Simulation, Systemempfindlichkeit, Fertigungsfähigkeit und Messunsicherheit bestimmen die Spezifikation.

Wann sind TDR-, VNA-, Phasen- oder PIM-Prüfungen erforderlich?

Die Prüfmethode muss zur Ausfallart passen. TDR bewertet Impedanzverlauf und Diskontinuitäten im Zeitbereich. Ein Vektor-Netzwerkanalysator kann S-Parameter wie Einfüge- und Rückflussdämpfung messen. Phasen- oder Gruppenlaufzeitmessungen sind für abgestimmte Kanäle relevant. Passive Intermodulation benötigt einen eigenen leistungs- und frequenzgerechten Prüfaufbau.

Nachweis Beantwortete Frage Typische Grenze
Elektrischer Test Sind Netze offen oder kurzgeschlossen? keine Aussage zur HF-Dämpfung
TDR-Coupon Liegt die repräsentative Impedanz im Fenster? bildet nicht den gesamten Produktkanal ab
VNA-Coupon oder Testvehicle Wie verhalten sich S11, S21 und gegebenenfalls Phase? Launch und De-Embedding beeinflussen das Ergebnis
Mikroschliff Sind Aufbau und Lochmetallisierung geometrisch plausibel? Stichprobe, keine Vollprüfung jedes Boards
PIM-Test Erzeugt der definierte Aufbau unerwünschte Intermodulation? nur mit festgelegter Leistung, Frequenz und Fixture vergleichbar

Wann ist ein spezielles Testvehicle besser als ein Standardcoupon?

Wenn Via-Felder, Steckverbinder, Kantenlaunches, Antennen, Filter oder lange Übertragungsleitungen die Funktion bestimmen, sollte ein Testvehicle die kritische Struktur repräsentieren. Messreferenzebenen und De-Embedding müssen vorab feststehen. Andernfalls kann die Fixture mehr Einfluss als die Leiterplatte haben.

Welche Messdaten sollten mitgeliefert werden?

Dateiformat, Seriennummernbezug, Messgerät, Kalibrierung, Fixture, Frequenzbereich, Grenzwerte und Pass/Fail-Regel sollten vereinbart sein. Für Entwicklungslose können Rohdaten wie Touchstone-Dateien sinnvoll sein. In Serie genügt je nach Risiko eventuell ein Couponbericht mit definierter Stichprobe.

Welches Oberflächenfinish passt zu einer Rogers-PCB?

Es gibt kein universell bestes HF-Finish. ENIG, chemisch Silber, ENEPIG, OSP oder andere Oberflächen unterscheiden sich in Topografie, Lötbarkeit, Lagerfähigkeit, Kontaktfunktion, Korrosionsrisiko und HF-Verhalten. Die Auswahl berücksichtigt Signalfrequenz, exponierte Leitungen, Bondverfahren, Bestückung, Umgebung und Lieferkette.

Ist chemisch Silber immer verlustärmer als ENIG?

Eine dünne, ebene Oberfläche kann für bestimmte RF-Leitungen vorteilhaft sein, doch die reale Dämpfung hängt vom gesamten Kupfer- und Oberflächenaufbau ab. Chemisch Silber stellt außerdem Anforderungen an Verpackung, Handhabung und Lagerung. ENIG kann für Löt- und Kontaktflächen passend sein. Die Entscheidung sollte durch Anwendung und Messung statt durch eine allgemeine Rangliste fallen.

Wann muss PIM bei der Oberfläche berücksichtigt werden?

Bei leistungsstarken Mehrträgersystemen können Materialübergänge, Oberflächen, Kontakte, magnetische Verunreinigungen und Montagezustand PIM beeinflussen. Eine Oberflächenbezeichnung allein garantiert keinen PIM-Wert. Wenn PIM kritisch ist, müssen Prüfleistung, Frequenzen, Grenzwert, Fixture und Zustand des bestückten oder unbestückten Prüflings spezifiziert werden.

Wie werden Thermik und mechanische Zuverlässigkeit bewertet?

Niedriger HF-Verlust bedeutet nicht automatisch hohe Wärmeleitfähigkeit. Leistungsverstärker, Widerstände, MMICs und Kupferübergänge benötigen einen vollständigen thermischen Pfad zu Kupferflächen, Vias, Heatspreader, Gehäuse oder Kühlkörper. Materialdaten, Kontaktwiderstände und Konvektion gehen gemeinsam in die Bewertung ein.

Welche Rolle spielen CTE und Lochzuverlässigkeit?

Der Ausdehnungskoeffizient in Z-Richtung beeinflusst die Belastung metallisierter Löcher bei Temperaturwechseln. In hybriden Aufbauten wirken zusätzlich unterschiedliche X/Y-Bewegungen und Grenzflächen. Der Nachweis richtet sich nach Boarddicke, Lochgeometrie, Kupfer, Temperaturprofil und Lebensdauerziel.

Welche Temperaturtests sind sinnvoll?

Reflow-Simulation, Thermoschock, Temperaturwechsel, Feuchte- und Betriebsprüfungen werden aus Einsatzprofil und Produktnorm abgeleitet. Ein pauschaler Test von −40 °C bis +150 °C für jede Rogers-PCB ist weder automatisch erforderlich noch automatisch ausreichend. Prüfdauer, Rampen, Zyklen und Akzeptanzmerkmale müssen benannt sein.

Welche DFM- und DFT-Prüfung benötigt das Projekt?

Die DFM-Prüfung muss Material, Stack-up, Leiterbild, Bohrungen, Kupferbalance, Masken, Finish, Panelisierung und Messcoupons gemeinsam betrachten. Bei HF-Boards sind unkontrollierte CAM-Änderungen besonders riskant. Jede Anpassung an Leiterbreite, Pad, Antipads oder Lötstoppmaske benötigt eine dokumentierte Freigabe.

Welche Punkte gehören in eine Rogers-DFM-Rückmeldung?

  • Materialverfügbarkeit und zulässige Dicken,
  • Stack-up- und Impedanzberechnung mit Annahmen,
  • minimale Leiter-, Spalt-, Ring- und Bohrmerkmale,
  • Aspect Ratio, Via-Füllung und Backdrillreststeg,
  • Kupferbalance, Pressfüllung und Verzug,
  • Panelnutzung, Couponposition und Randbedarf,
  • Finish-, Masken- und Kantenanforderungen,
  • Konflikte zwischen Zeichnung, Daten, Netzliste und RFQ.

Wie wird DFT vor dem Layout-Freeze eingeplant?

Impedanz- und HF-Coupons benötigen repräsentative Lagen, Geometrien und ausreichend Panelrand. Boundary Scan, Flying Probe oder Funktionstest benötigen zugängliche Netze und Prüfpunkte. Ein nachträglich eingefügter Coupon kann die reale Produktgeometrie verfehlen oder die Panelkosten verändern.

Welche Standards und Qualitätsnachweise sind sinnvoll?

IPC-4103 behandelt Basismaterialien für High-Speed- und Hochfrequenzanwendungen. IPC-6018 adressiert Qualifikation und Leistung von Hochfrequenz- beziehungsweise Mikrowellen-Leiterplatten; IPC-6012 kann je nach Aufbau ergänzend relevant sein. IPC-A-600 beschreibt visuelle Akzeptanzmerkmale, während IPC-TM-650 Prüfmethoden bereitstellt. Die Bestellung muss die anwendbare Revision, Klasse und projektspezifische Ergänzungen nennen.

Bedeutet IPC Class 3 automatisch gute RF-Performance?

Nein. Eine höhere Akzeptanzklasse verschärft bestimmte Fertigungsmerkmale, ersetzt aber keine Spezifikation für Impedanz, Verlust, Phase, PIM oder Antennenfunktion. Umgekehrt sollte ein RF-Coupon nicht als Nachweis aller Loch-, Abstands- und Zuverlässigkeitsmerkmale interpretiert werden. Beide Ebenen gehören in einen gemeinsamen Prüfplan.

Welche Nachweise sind für deutsche und europäische Käufer relevant?

Typisch sind Material- und Konformitätsunterlagen, RoHS-/REACH-Erklärungen, Rückverfolgbarkeit, Erstmuster- oder Prüfberichte sowie eindeutige Revisionsstände. Für Automotive, Luftfahrt, Medizin oder Bahn gelten zusätzliche Kunden- und Systemanforderungen. Der PCB-Lieferant sollte nur Zertifizierungen und Freigaben zusagen, die für den konkreten Standort und Prozess nachweisbar sind.

Wie wird vom Prototyp zur Serie übergeleitet?

Der Prototyp bestätigt nicht nur elektrische Funktion, sondern auch die Herstellbarkeit des freigegebenen Aufbaus. Materiallos, Pressdaten, Impedanzcoupon, Mikroschliff, Enddicke und relevante HF-Messung sollten so dokumentiert werden, dass der Pilotlauf dieselben Annahmen verwendet.

Was sollte im Erstmusterpaket enthalten sein?

Je nach Risiko gehören freigegebener Stack-up, DFM-Abweichungen, Materialnachweis, Impedanzbericht, elektrischer Test, Mikroschliff, Maßbericht, visuelle Inspektion und gegebenenfalls VNA- oder PIM-Daten dazu. Nicht jede Position ist für jedes Projekt erforderlich; der Umfang wird vor Bestellung vereinbart.

Wie werden Änderungen nach dem Pilotlauf kontrolliert?

Material, Lieferquelle, Pressaufbau, Kupferfolie, Bohrparameter, Finish und relevante Messmethode sollten einer Änderungsregel unterliegen. Der Hersteller meldet geplante Abweichungen vor Umsetzung. Für kritische Änderungen wird festgelegt, ob neue Coupons, Muster oder eine Systemrequalifikation notwendig sind.

Welche Faktoren bestimmen Kosten und Lieferzeit?

Rohmaterial ist nur ein Teil des Preises. Seltene Materialtypen oder Dicken, geringe Panelausnutzung, mehrere Presszyklen, Hybridaufbau, HDI, gefüllte Vias, Backdrill, enge Geometrietoleranzen, Spezialfinish und HF-Messungen erhöhen Aufwand. Auch Beschaffungsnachweis und kleine Losgröße können die Kosten beeinflussen.

Wie lassen sich Rogers-PCB-Kosten ohne Funktionsverlust senken?

Prüfen Sie einen technisch begründeten Hybridaufbau, marktgängige Dicken, bessere Panelisierung und toleranzgerechte statt pauschal enge Vorgaben. Begrenzen Sie Spezialmaterial auf die RF-kritischen Lagen und wählen Sie Prüfungen nach Risiko. Jede Änderung muss jedoch gegen Verlust-, Phasen-, Thermik- und Zuverlässigkeitsbudget bewertet werden.

Warum kann ein Schnellangebot später teurer werden?

Wenn Stack-up, Materialrevision, Kupferart, Impedanztoleranz oder Prüfplan fehlen, basiert das Angebot auf Annahmen. Nach der technischen Prüfung entstehen dann Materialwechsel, neue Masken, zusätzliche Coupons oder Lieferzeitänderungen. Ein transparentes Vorangebot sollte offene Punkte benennen statt eine scheinbar feste Zahl zu versprechen.

Welche Angaben gehören in eine Rogers-PCB-RFQ?

Eine vollständige RFQ verkürzt Rückfragen und macht Angebote vergleichbar. Sie trennt Muss-Anforderungen von bevorzugten Optionen und nennt die Dokumente, die mit Angebot, Erstmuster und Serie geliefert werden sollen.

Welche Design- und Materialdaten sind erforderlich?

  • ODB++ oder Gerber, NC-Drill, IPC-356-Netzliste und PDF-Fertigungszeichnung,
  • exakte Rogers-Familie, Produktbezeichnung, Dicke, Kupferfolie und Revision,
  • vollständiger Stack-up mit Enddicke und zulässigen Alternativen,
  • Impedanztabelle mit Lage, Leitungstyp, Zielwert und Toleranz,
  • Blind-, Buried-, Microvia-, Via-in-Pad- und Backdrilldefinitionen,
  • Lötstoppmaske, Legende, Oberfläche, Kanten- und Fräsmerkmale,
  • Panel- oder Nutzenvorgabe und kennzeichnungspflichtige Bereiche.

Welche Prüf- und Lieferdaten sind erforderlich?

  • IPC-Spezifikation, Klasse, Abnahmekriterien und Stichprobenumfang,
  • elektrischer Test sowie TDR-, Mikroschliff-, VNA-, Phasen- oder PIM-Umfang,
  • Rohdaten- oder Berichtsformat und Seriennummernbezug,
  • Material-, RoHS-/REACH- und Rückverfolgbarkeitsunterlagen,
  • Prototyp-, Pilot- und Serienmengen mit Jahresbedarf,
  • Lieferort, Verpackung, gewünschter Incoterm und Zieltermin,
  • Bestückungsdaten, wenn PCB und PCBA gemeinsam angeboten werden sollen.

Welche Leistungen kann HILPCB projektbezogen anbieten?

HILPCB kann eingereichte Fertigungsdaten hinsichtlich Materialverfügbarkeit, Stack-up, Impedanzgeometrie, Kupferaufbau, Bohrungen, Hybridlamination, Panelisierung, DFM und Prüfcoupons bewerten. Nach technischer Freigabe können Leiterplattenfertigung, Beschaffung, SMT-Bestückung, Inspektion und vereinbarte elektrische oder funktionale Prüfungen angeboten werden.

Die Machbarkeit wird für die konkrete Materialfamilie, Dicke, Geometrie, Menge und Dokumentation bestätigt. HF-Systemleistung, Einfügedämpfung, Phase oder PIM gelten nur dann als Liefermerkmal, wenn Teststruktur, Messmethode, Fixture, Grenzwert und Berichtsumfang vereinbart sind.

Welche Angaben benötigt HILPCB für eine Machbarkeitsaussage?

Senden Sie die freigegebene Revision, Material- und Stack-up-Vorgabe, Impedanztabelle, kritische RF-Netze, Bohr- und Via-Anforderungen, Oberfläche, Normen, Prüfumfang, Nutzen, Mengen und Termin. Bei Hybridaufbauten sind zusätzlich die zulässigen FR-4-, Prepreg- oder Bondply-Systeme und die elektrischen Simulationsannahmen erforderlich.

Welche Grenzen werden im Angebot dokumentiert?

Offene Materialalternativen, nicht geprüfte HF-Merkmale, Couponumfang, Messgrenzen, kundenseitige Testmittel und Abhängigkeiten von Materialverfügbarkeit werden benannt. So können Entwicklung, Einkauf und Fertigung dieselben Annahmen freigeben, bevor kostenpflichtiges Material zugeschnitten wird.

Welche Fragen stellen Käufer zu Rogers-Leiterplatten?

Was macht einen guten Rogers-Leiterplatten-Hersteller aus?

Er beherrscht die konkrete Materialfamilie, erstellt einen herstellbaren Stack-up, dokumentiert Material und Prozess, meldet Abweichungen vorab und liefert die vereinbarten elektrischen, geometrischen und HF-Nachweise. Allgemeine Maschinenlisten oder ein Markenlogo reichen nicht.

Ist RO4350B ein PTFE-Laminat?

Nein. RO4350B gehört zur kohlenwasserstoff-keramischen, glasverstärkten RO4000-Familie. Es ist auf eine vergleichsweise FR-4-kompatible Verarbeitung ausgelegt. PTFE-basierte Familien wie RO3000 oder RT/duroid benötigen andere Prozessüberlegungen.

Was ist der Unterschied zwischen RO4003C und RO4350B?

Beide gehören zur RO4000-Familie, besitzen aber unterschiedliche veröffentlichte Dk-, Df-, Flammwidrigkeits- und Verarbeitungsmerkmale. Die Auswahl richtet sich nach elektrischem Budget, Zulassungsanforderung, Multilayerkonzept, verfügbarer Dicke und aktueller Rogers-Dokumentation.

Kann Rogers-Material ohne Freigabe durch ein ähnliches Laminat ersetzt werden?

Nein, wenn die RFQ keine ausdrücklich freigegebene Alternative enthält. Selbst ähnliche Nennwerte können sich bei Design-Dk, Df, Kupfer, Dicke, CTE und Pressverhalten unterscheiden. Eine Substitution benötigt technische Bewertung und schriftliche Freigabe.

Reicht ein 50-Ohm-TDR-Coupon als HF-Nachweis?

Er belegt die Impedanz einer repräsentativen Struktur, nicht automatisch Einfügedämpfung, Rückflussdämpfung, Phase, PIM oder alle Produktübergänge. Für kritische Kanäle kann ein VNA-Testvehicle oder eine Systemmessung erforderlich sein.

Welche Impedanztoleranz ist für Rogers-PCBs üblich?

Es gibt keinen universellen Wert. Ziel und Toleranz werden aus Schaltungsempfindlichkeit, Fertigungsfähigkeit und Messunsicherheit abgeleitet. Enge Werte sollten auf kritische Netze begrenzt und durch einen passenden Coupon nachgewiesen werden.

Ist chemisch Silber immer das beste HF-Finish?

Nein. Chemisch Silber kann für bestimmte ebene RF-Leitungen geeignet sein, während ENIG, ENEPIG, OSP oder andere Finishs je nach Lötung, Kontakt, Lagerung, Umgebung und PIM-Anforderung besser passen können. Die Gesamtanwendung entscheidet.

Wann lohnt sich ein Rogers-FR-4-Hybridaufbau?

Wenn nur bestimmte Lagen niedrige Verluste oder stabile Dk benötigen und übrige Lagen digitale, mechanische oder Versorgungsfunktionen übernehmen. Der Hersteller muss Materialkompatibilität, Pressdicke, CTE, Registrierung und Haftung nachweisen.

Welche Daten benötigt ein Hersteller für ein belastbares Angebot?

Mindestens Fertigungsdaten, Zeichnung, Stack-up, exaktes Material, Kupfer, Impedanzen, Bohr- und Via-Struktur, Finish, Norm, Prüfumfang, Mengen und Lieferziel. Fehlende Angaben führen zu Annahmen und späteren Preis- oder Terminänderungen.

Bedeutet IPC Class 3 automatisch geringe Einfügedämpfung?

Nein. IPC-Akzeptanzmerkmale und RF-Leistung sind unterschiedliche Nachweise. Verlust, Phase und Rückflussdämpfung benötigen eigene Grenzwerte, Teststrukturen und Messmethoden.

Kann der PCB-Hersteller die CE-Konformität des Endgeräts garantieren?

Nein. Die Leiterplatte kann definierte Material-, Fertigungs- und Prüfnachweise liefern. CE-Konformität entsteht aus dem vollständigen Produkt, den anwendbaren EU-Rechtsakten, Risikobewertung, technischen Unterlagen und Systemprüfungen.

Kann HILPCB Rogers-PCBs auch bestücken?

Eine gemeinsame PCB- und PCBA-Anfrage ist möglich. Dafür werden zusätzlich BOM, Pick-and-Place, Bestückungszeichnung, Schablonenanforderung, Reflowgrenzen, Prüfmittel und Funktionskriterien benötigt. Der konkrete Umfang wird im Angebot bestätigt.

Welche Fertigungsoptionen helfen bei der Projektplanung weiter?

Eine belastbare Rogers-PCB beginnt mit einer eindeutigen Material- und Messspezifikation. Senden Sie HILPCB Fertigungsdaten, Stack-up, Impedanztabelle, RF-Ziele, Coupon- und Dokumentationsanforderungen, Mengen und Termin über die Angebotsanfrage, damit Machbarkeit, DFM, Preis und Erstmuster auf denselben freigegebenen Annahmen beruhen.
