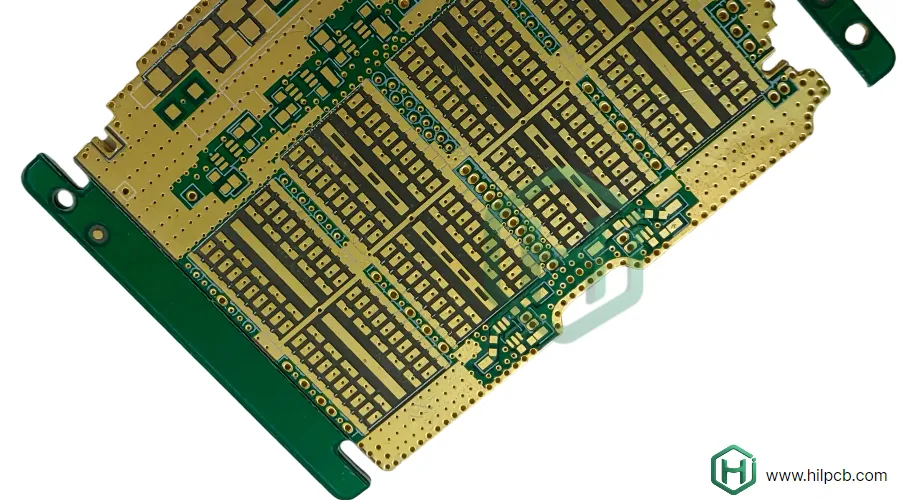

Da Mikrowellen- und Hochfrequenzsysteme die Grenzen von Leistung und Präzision verschieben, haben sich Rogers TMM™ PCB-Materialien zur bevorzugten Wahl für Ingenieure entwickelt, die dimensionale Stabilität, geringe dielektrische Verluste und thermische Zuverlässigkeit suchen. Bei HILPCB kombinieren wir fortschrittliche Fertigungskontrolle mit expertem Montageservice, um TMM-basierte Leiterplatten zu produzieren, die den anspruchsvollen Anforderungen von Luft- und Raumfahrt, Satelliten, Automotive-Radar und 5G-Kommunikationsanwendungen gerecht werden.
Mit jahrelanger Erfahrung in der Verarbeitung von TMM3, TMM6 und TMM10i stellt unser Team eine unübertroffene Konsistenz im dielektrischen Verhalten, der Haftfestigkeit des Kupfers und der Via-Zuverlässigkeit über alle Frequenzbänder sicher.
Rogers TMM PCB Technologie verstehen
Rogers TMM (Thermoset Microwave Materials) sind technische Verbundwerkstoffe, die Keramikfüllstoffe mit duroplastischen Polymerharzen kombinieren und eine elektrische Präzision bieten, die mit PTFE vergleichbar ist, bei gleichzeitig überlegener mechanischer Festigkeit und Prozessstabilität.
Wichtige elektrische und thermische Vorteile
- Dielektrizitätskonstante (Dk 3.27 – 12.85): Ermöglicht eine präzise Impedanzkontrolle für Hochfrequenz PCB und Antennenschaltungen.
- Geringer Verlustfaktor (Df ≈ 0.002): Reduziert die Einfügedämpfung, wesentlich für Radar- und Mikrowellenverbindungen.
- Wärmeleitfähigkeit (≈ 0.7 W/m·K): Verbessert die Wärmeableitung für Hochleistungsverstärker.
- Kupferangepasster CTE: Verhindert Delamination und Via-Ermüdung unter thermischer Zyklisierung.
- Feuchtigkeitsaufnahme < 0.2 %: Garantiert Stabilität in feuchten, maritimen oder Außensystemen.
Im Gegensatz zu Standard-PTFE-Platinen widerstehen TMM-Substrate Kriech- und Kaltfließen, was engere mechanische Toleranzen in Mehrlagen PCB und gestapelten Strukturen erlaubt.
Engineering und DFM für Hochfrequenzleistung
Die Herstellung von hochzuverlässigen Rogers TMM PCBs erfordert eine feine Kontrolle über jeden Schritt – vom Laminierdruck bis zur Kupferbeschichtung. Der Design-for-Manufacturability (DFM)-Prozess von HILPCB gewährleistet eine vorhersehbare Signalperformance und wiederholbare Ausbeuten.
Unser DFM-Optimierungsprozess
- Pre-Layout Stack-up-Simulation zur Modellierung von Impedanz und Signalpfaden vor der Werkzeugherstellung.
- Präzisionsbohrung mit optimierten Vorschüben zur Reduzierung von Absplitterungen auf keramikgefüllten Lagen.
- Sequenzielle Laminierung mit temperaturkontrolliertem Aushärten für dimensionale Stabilität.
- Laser-Microvia-Bildung für gestapelte Via-HDI PCB Designs.
- RF-taugliche Oberflächenveredelungen (ENIG / ENEPIG) für geringen Kontaktwiderstand.
- Umfassende Validierung: Impedanz-, S-Parameter- und Einfügedämpfungs-Tests.
Durch kontinuierliches DFM-Feedback erreicht jede Leiterplatte die für hochkritische HF-Baugruppen benötigten Leistungsreserven.
Hybride Materialintegration und Stack-up-Design
TMM-Laminate können strategisch mit FR-4- oder Polyimidmaterialien kombiniert werden, um Kosten, Leistung und Fertigbarkeit auszugleichen. HILPCB ist spezialisiert auf hybride Stack-ups, die mikrowellentaugliche Lagen mit standardmäßigen Digital- oder Leistungsabschnitten verschmelzen.
Highlights hybrider Konstruktionen
- Multi-Material Stack-ups: TMM für HF-Lagen, FR4 PCB für Logik und Leistung.
- Thermische Übergangszonen: Integration mit hochthermischen PCB Lagen für leistungsintensive Designs.
- Kontrollierte Impedanzübergänge: Glatte HF-zu-Digital-Verdrahtung zwischen Materialien.
- Bodenisolierung via Fences: EMI-Reduzierung in Mixed-Signal-Modulen.
- Laminierungsabgleich: Ausgeglichene CTE-Kontrolle für zuverlässige Verbindung.
Diese hybriden Strukturen bieten die Flexibilität, um Radarsensoren, Mixed-Signal-Kommunikationsmodule und kompakte Rigid-Flex PCB Konfigurationen zu unterstützen.
Anwendungen in verschiedenen Branchen
Rogers TMM PCBs sind unverzichtbar in Umgebungen, in denen Signalintegrität, thermisches Management und strukturelle Stabilität gleichermaßen wichtig sind.
Wichtige Branchenanwendungen
- Automotive-Radar (77 GHz / 79 GHz): Verwendet in ADAS- und Objekterkennungsmodulen mit geringem Phasenfehler.
- 5G und Telekommunikation: Nieder-PIM-, Niederlust-Substrate für Beamforming und Basisstations-Arrays.
- Luft- und Raumfahrt und Satelliten: Strahlungsbeständige Materialien, die die elektrischen Eigenschaften im Orbit beibehalten.
- Verteidigungs- und Radarsysteme: Unterstützt Phased-Array-Antennen und Hochleistungssender.
- Industrielle und medizinische Geräte: Gewährleistet Messgenauigkeit in Bildgebung, Spektroskopie und HF-Tests.
Für diese Anwendungen bietet HILPCB auch die Integration mit Metallkern PCB Plattformen, um die Wärmeausbreitung in hochdichten Modulen zu verbessern.
Fertigungs- und Montageexpertise bei HILPCB
Unsere dedizierte TMM-Produktionslinie kombiniert fortschrittliche Laminierungs-, Kupferplattier- und Testfähigkeiten und unterstützt sowohl die Prototypen- als auch die Serienfertigung.
Fähigkeitsüberblick
- TMM-Lagerbestand: TMM3, TMM6, TMM10i und TMM10 für schnelle Build-Zyklen.
- Microvia- und Backdrill-Kontrolle: Eliminiert Stubs in Hochgeschwindigkeits PCB Architekturen.
- Präzisionsinspektion: AOI, Röntgen und Querschnittsanalyse für Via-Qualität.
- Umweltstress tests: Thermische Zyklisierung (−40 °C bis +150 °C) und Feuchtigkeitsvalidierung.
- Montageintegration: Von SMT Bestückung bis zur Turnkey-Montage, alles unter einem Dach bearbeitet.
Diese Ende-zu-Ende-Kontrolle garantiert Fertigungs-Wiederholbarkeit, schnelle Lieferzeiten und konsistente Signalqualität – entscheidend für HF- und Mikrowellensystementwickler weltweit.
Partnerschaft mit HILPCB für Rogers TMM PCB Projekte
HILPCB bietet Full-Cycle-Support – von der Designberatung und Prototypenentwicklung bis zur Produktion und langfristigen Versorgung. Unsere Ingenieure arbeiten eng mit Kunden zusammen, um sicherzustellen, dass jede Rogers TMM PCB ihre mechanischen, elektrischen und Umweltziele erreicht.
Warum globale OEMs HILPCB wählen
- Alles-aus-einer-Hand-Service: Integrierte Fertigung + Montage + Tests.
- Materialexpertise: Tiefes Verständnis von TMM, Rogers und Hybridsubstraten.
- Skalierbare Produktion: Von Kleinserienmontage bis zur Massenproduktion.
- Zertifizierte Qualität: ISO 9001 / IATF 16949 / IPC Klasse 3 Konformität.
- Technischer Support: DFM, Stack-up-, Impedanz- und Zuverlässigkeitsberatung während der gesamten Entwicklung.
Durch die Kombination von Mikrowellentechnik-Know-how mit Präzisionsfertigung ermöglicht HILPCB Unternehmen, Innovationen zu beschleunigen und Hochleistungs-HF-Lösungen mit Zuversicht auf den Markt zu bringen.
Häufige Fragen
Was ist der wichtigste Vorteil einer Rogers-TMM-PCB gegenüber einer gewöhnlichen PTFE-RF-Platine?
Rogers TMM verbindet verlustarmes elektrisches Verhalten mit höherer mechanischer Stabilität und einem thermischen Ausdehnungsverhalten, das besser zu Kupfer passt. Dadurch eignet sich das Material gut für mehrlagige Aufbauten, die sowohl RF-Performance als auch dauerhaft zuverlässige Verbindungen brauchen.
Für welche Projekte ist Rogers TMM besonders geeignet?
Typische Anwendungen sind Automotive-Radar, 5G-Funkhardware, Aerospace-Mikrowellensysteme sowie industrielle oder medizinische RF-Produkte. Kurz gesagt passt es überall dort, wo neben geringer Dämpfung auch Umweltstabilität und mechanische Robustheit zählen.
Warum arbeiten Rogers-TMM-Projekte oft mit Hybridmaterial-Stackups?
Weil meist nur ein Teil der Lagen die anspruchsvollsten RF-Pfade trägt. TMM auf den kritischen Lagen und andere Materialien für Digital- und Power-Bereiche sind oft der sinnvollste Weg, um Kosten, Stackup-Balance und Fertigbarkeit gleichzeitig im Griff zu halten.
Warum müssen DFM-Review und Tests bei einer Rogers-TMM-PCB früher starten?
Diese Aufbauten reagieren empfindlicher auf Impedanz, Einfügedämpfung, Via-Struktur, Laminationsstabilität und Umweltverhalten als Standardboards. Je früher Stackup, Bohrgrenzen, Finish und Validierungsmethode abgestimmt werden, desto geringer ist das Risiko eines Prototyps, der einmal funktioniert, aber nicht sauber in Serie geht.
