- SMT-Bestückung funktioniert am besten, wenn Schablonendesign, Gehäusemix, Landpattern, Reflow-Profil und Inspektionszugang gemeinsam geprüft werden, statt als voneinander getrennte Fabrikschritte.
- Die ersten Prüfpunkte sind Gehäusedichte, Risiko bei der Lotpastenfreigabe, Bestückungszugang, thermische Balance, Reflow-Empfindlichkeit und die Frage, wie die fertigen Lötstellen inspiziert werden.
- Viele SMT-Fehler entstehen in den Konstruktionsdaten und nicht auf der Linie. Schwache Pad-Geometrie, zu geringe Bauteilabstände und fehlender Test- oder Inspektionszugang führen meist zu instabilen Aufbauten.
- Der Erfolg eines Prototyps hängt davon ab, dass Leiterplattendesign, BOM-Auswahl und Bestückungsabsicht abgestimmt sind, bevor die erste Schablone oder das erste Feeder-Setup freigegeben wird.
- Ein guter SMT-Prozessplan sollte bereits festlegen, welche Risiken durch SPI, AOI, Röntgeninspektion, ICT, FCT oder manuelle Prüfung abgedeckt werden, bevor das Pilotvolumen anläuft.

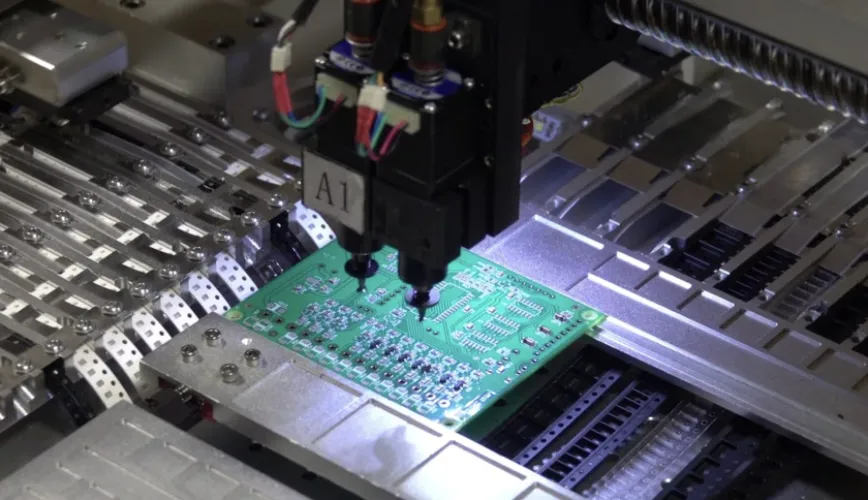

SMT-Bestückung ist der Prozess, bei dem oberflächenmontierbare Bauteile mithilfe von Lotpaste, automatischer Platzierung, Reflow-Löten und Inspektion direkt auf einer Leiterplatte montiert werden. Ihre Qualität hängt von abgestimmtem Design, Materialien, Prozesskontrolle und Verifikation ab, weil die endgültigen Lötstellen ebenso stark von Pad-Geometrie und thermischem Verhalten geprägt werden wie von Maschineneinstellungen.
Inhalt
- Was ist SMT? Definition der Oberflächenmontage (Surface Mount Technology)
- SMT vs. SMD: Prozess vs. Bauteil
- SMD-Bauteiltypen, Gehäusegrößen und Markierungen
- Was in einem SMT-Bestückungsauftrag zuerst zu prüfen ist
- Tabelle der wichtigsten Prozess- und Fertigungsregeln
- Tabelle früher Entwicklungsrisiken
- Wie Schablone, Landpattern und Gehäusemix die Ausbeute beeinflussen
- Wie Reflow, thermische Balance und Inspektion geplant werden sollten
- Was Prototypen- und Produktionsteams vor der Freigabe festlegen sollten
- FAQ
- Nächste Schritte
- Referenzen
- Autor und Prüfung
Was ist SMT? Definition der Oberflächenmontage (Surface Mount Technology)
**SMT (Surface Mount Technology, auf Deutsch Oberflächenmontage) ist das Fertigungsverfahren der Elektronik, bei dem Bauteile direkt auf die Oberfläche einer Leiterplatte gelötet werden, statt Anschlussdrähte durch Bohrungen zu stecken.** Das ist die Arbeitsdefinition von SMT: Das Bauteil liegt auf einem SMD-Pad der oberflächenmontierten Leiterplatte, die Lotpaste stellt die elektrische und mechanische Verbindung her, und das Reflow-Löten bildet die endgültige Lötstelle.Wer fragt „was ist SMT in der Fertigung“ oder „wofür steht SMT“, erhält dieselbe Antwort: SMT steht für Surface Mount Technology, und die ausgeschriebene Form beschreibt sowohl den Bauteilstil als auch den darum aufgebauten Produktionsprozess. Die SMT-Montage hat die Durchsteckmontage weitgehend ersetzt, weil sie kleinere Gehäuse, Bestückung auf beiden Platinenseiten und vollautomatische Platzierung erlaubt. Ein SMT-Gehäuse ist jeder Bauteilkörper, der für diese Oberflächenbefestigung ausgelegt ist – vom winzigen 0201-Widerstand bis zum großen BGA.
Eine für Oberflächenmontage ausgelegte Leiterplatte ist deshalb um SMD-Pads, Lötstopplackstege und Schablonendruck herum aufgebaut, statt für jeden Anschluss eine metallisierte Bohrung vorzusehen. Gegenüber der THT-Bestückung tauscht die SMT-Technologie mechanische Verankerung gegen Dichte, Bestückungsgeschwindigkeit und elektrische Performance.
SMT-Lötmethoden: Reflow-Löten vs. Handlöten
SMT-Löten erfolgt nahezu vollständig im Reflow-Verfahren: SMT-Lotpaste wird durch eine Schablone gedruckt, die Bauteile werden in die Paste gesetzt, und die Platine durchläuft den Reflow-Ofen, in dem das Lot schmilzt und die Pads benetzt. Das Handlöten von SMD-Bauteilen mit einer feinen Lötspitze bleibt Prototypen, Nacharbeit und Reparatur vorbehalten, bei denen Lötzinn oder Paste punktuell aufgetragen werden. Die Paste- und Öffnungsentscheidungen hinter dem Reflow-Prozess erklärt der Leitfaden zum SMT-Schablonendesign.
SMT vs. SMD: Prozess vs. Bauteil
**SMT ist der Prozess, SMD ist das Bauteil.** SMD steht für Surface Mount Device (oberflächenmontierbares Bauelement) und bezeichnet jedes elektronische Bauteil, das zum Auflöten auf die Platinenoberfläche konstruiert ist. SMT – Surface Mount Technology – ist der Bestückungsprozess, der diese SMDs platziert und verlötet. „SMD vs. SMT" ist daher keine Wahl zwischen zwei Technologien: Jedes SMD wird per SMT montiert.Konkret: Ein SMD-Chipwiderstand, ein SMD-IC oder jedes andere elektronische SMD-Bauteil ist die Hardware; die SMT-Linie macht aus der nackten Platine eine SMD-bestückte Leiterplatte. Wenn in einer Zeichnung oder Stückliste „SMD-Leiterplatte“ steht, ist eine Platine gemeint, die für oberflächenmontierbare Bauelemente statt für bedrahtete Bauteile ausgelegt ist. Die SMD-Technologie betrifft die Bauelemente selbst – ihre Gehäuse, Anschlüsse und Markierungen –, während SMT Druck, Bestückung, Reflow und Inspektion umfasst. Die Definition von SMD ist also physikalisch (ein auf der Oberfläche sitzendes Bauteil), die Definition von SMT ist verfahrenstechnisch (wie diese Bauteile befestigt werden).
SMD-Bauteiltypen, Gehäusegrößen und Markierungen
SMD-Bauteile (auch SMT-Bauteile genannt – beide Begriffe bezeichnen dieselben Komponenten) lassen sich in wenige Gehäusefamilien einteilen. SMD-Bauteile schnell zu identifizieren ist eine praktische Fähigkeit bei Designprüfung, Wareneingang und Nacharbeit:| Gehäusefamilie | Typische Beispiele | Hinweise zu Identifikation und Markierung |
|---|---|---|
| Chip-Passivbauelemente | 0201-, 0402-, 0603-, 0805-, 1206-Widerstände und -Kondensatoren | Widerstände tragen einen 3- oder 4-stelligen Wertcode (bei 1-%-Typen EIA-96); die meisten MLCC-Kondensatoren sind unmarkiert und werden über das Gurtbandetikett oder Messung identifiziert |
| SOT | SOT-23-, SOT-223-Transistoren und Regler | Kurzer Top-Mark-Code, der der Markierungstabelle des Herstellers zugeordnet wird |
| SOIC / SOP | SOIC-8, SOIC-16, TSSOP | Vollständige oder abgekürzte Typenbezeichnung plus Datums-/Loscode; Pin 1 durch Punkt oder Fase markiert |
| QFN / DFN | QFN-16 bis QFN-64 und andere Bauteile mit unterseitigen Anschlüssen | Typenbezeichnung oben; keine sichtbaren Anschlüsse – die Lötstellen liegen unter dem Körper |
| BGA | Feinpitch-Speicher, Prozessoren, FPGAs | Kugelraster an der Unterseite, Markierung oben; Lötstellen nur per Röntgen prüfbar |
Die SMD-Bauteiltypen werden in Schaltplan und Layout festgelegt, aber die Gehäuseentscheidung wirkt sich auf Schablonendesign, Bestückungsgenauigkeit, Reflow-Profil und Inspektionsmethode aus. Deshalb gehören die SMD-Bauteiltypen auf einer BOM zu den ersten Punkten in jeder SMT-Bestückungsanfrage.
Was in einem SMT-Bestückungsauftrag zuerst zu prüfen ist
SMT-Bestückung ist nicht nur „drucken, platzieren und reflowlöten“. Sie ist ein Produktionssystem, in dem Paddesign, Gehäuseauswahl, Pastenverhalten, Leiterplattenebenheit und Inspektionsweg sich gegenseitig beeinflussen. Eine Leiterplatte kann elektrisch korrekt sein und sich trotzdem nur schwer reproduzierbar bestücken lassen, wenn Escape-Routing, Pastenfreigabe oder Reflow-Verhalten nicht früh genug bewertet wurden.Die ersten Prüfpunkte sind meist:
- welche Bauteilgehäuse, Rastermaße und Bauteile mit unterseitigen Anschlüssen das höchste Lötungsrisiko treiben
- ob Paddesign und Schablonenabsicht zur jeweiligen Gehäusefamilie passen, statt einer allgemeinen Standardregel zu folgen
- ob die Leiterplatte thermische Unwucht, Dickkupferzonen oder lokale Massenkonzentration hat, die das Reflow-Verhalten verzerren
- ob der Auftrag hauptsächlich über SPI, AOI, Röntgeninspektion, ICT oder Funktionstest bewertet werden soll
- ob der Aufbau für Designlernen, Prozesslernen oder einen produktionsnahen Piloten gedacht ist
Bei Designs, die schnell in den Aufbau gehen sollen, lohnt es sich meist, die Leiterplatte vor dem Einfrieren der Daten gemeinsam mit den Wegen für SMT-Bestückung, schlüsselfertige Bestückung und Leiterplattenprototypen zu prüfen. Die Freigabesequenz wird im Leitfaden zum SMT-Leiterplattenbestückungsprozess erläutert.
Tabelle der wichtigsten Prozess- und Fertigungsregeln
| Regel / Parameter | Was zuerst prüfen | Warum es wichtig ist | Wie prüfen | Wenn es ignoriert wird |
|---|---|---|---|---|
| Passung des Landpatterns | Footprint-Geometrie an die tatsächliche Gehäusefamilie anpassen | Lötstellenform und Fehlerrisiko beginnen am Pad | Bibliotheksprüfung und Erstmusterprüfung | Tombstoning, Brücken, schwache Kehlen, Nacharbeit |
| Schablonenstrategie | Öffnungsverhalten bei Feinpitch, BTC und gemischten Gehäusegrößen prüfen | Pastenvolumen steuert Lötstellenbildung und Fehlerrate | Schablonenprüfung, SPI-Plan, Pilotdaten | Zu wenig Lot, Brücken, Hohlräume, uneinheitliche Paste |
| Bestückungszugang | Zugang für Düse, Zuführlogik und Bauteilabstände bestätigen | Dichte Leiterplattenlayouts können elektrisch gültig, aber schwer sauber zu bestücken sein | DFA-Prüfung und Linienprogramm-Prüfung | Fehlgriffe, Schieflage, ineffizientes Rüsten, Ausbeuteverlust |
| Thermische Balance | Dickkupfer, Masseflächen, Abschirmungen und große Steckverbinder prüfen | Das Reflow-Ergebnis hängt von der Wärmeverteilung über die ganze Platine ab | Thermische Prüfung und Beobachtung im Pilot-Reflow | Tombstoning, Opens, verzogene Boards, instabile Lötstellen |
| Inspektionspfad | Früh entscheiden, wie verdeckte und sichtbare Lötstellen geprüft werden | Nicht jeder Fehler ist nach Reflow oder Beschichtung sichtbar | AOI-/Röntgen-/ICT-/FCT-Plan vor dem Aufbau | Fehler gelangen in spätere Stufen |
| Prototypenziel | Designvalidierungsaufbauten von produktionsnahen Piloten trennen | Die Bestückungsabsicht verändert Prozesseinstellungen und Akzeptanzkriterien | NPI-Checkliste und Freigabeprüfung | Falsche Schlüsse aus dem ersten Aufbau |
Tabelle früher Entwicklungsrisiken
| Frühes Signal | Typische Ursache | Am stärksten betroffener Bereich | Empfohlene Maßnahme vor dem Pilotaufbau | | --- | --- | --- | --- | | Eine Schablonenstrategie wird für jedes Gehäuse genutzt | Gehäusespezifisches Pastenverhalten wurde nicht geprüft | Lötqualität und Wiederholbarkeit | Schablonenansatz für BTC, Feinpitch und gemischte Größen überarbeiten | | Dichte Platzierung lässt keinen echten Inspektionszugang | Das Leiterplattenlayout wurde auf Dichte optimiert, ohne Prozessprüfung | AOI, Nacharbeit und Fehlersuche | Sperrbereiche und Inspektionssichtbarkeit vor Freigabe prüfen | | Starke thermische Unwucht wird ignoriert | Reflow wird als gleichmäßiger Heizschritt behandelt | Lötstellenbildung und Platinenstabilität | Kupferbalance und Reflow-Profilabsicht gemeinsam prüfen | | Pilotziele sind unklar | Prototyp- und Produktionsannahmen werden vermischt | Prozesslernen und Entscheidungsqualität | Ziel und Akzeptanzpfad vor dem ersten Aufbau einfrieren |Wie Schablone, Landpattern und Gehäusemix die Ausbeute beeinflussen
Die meisten SMT-Fehler sind nicht zufällig. Sie häufen sich typischerweise bei Gehäusen und Pastenverhalten, die nicht gründlich genug geprüft wurden. Feinpitch-ICs, Bauteile mit unterseitigen Anschlüssen, passive Bauteile in gemischten Größen und Platinen mit ungleichmäßiger thermischer Masse brauchen mehr als einen allgemeinen Bestückungsregelsatz.Drei Entscheidungen sind meist besonders wichtig.
1. Gehäusespezifische Schablonenlogik verwenden
Das Schablonendesign sollte dem Gehäuserisiko folgen und nicht einer Einheitsregel für Öffnungen. Feinpitch-Anschlüsse, Bauteile mit unterseitigen Anschlüssen und gemischte passive Baugrößen benötigen häufig unterschiedliche Öffnungsstrategien, wenn das Ziel eine stabile Pastenfreigabe und Lötstellenbildung ist. Die detaillierten Entscheidungen zur Schablone behandelt der Leitfaden zum SMT-Schablonendesign.
2. Abstände mit Bestückung und Inspektion kompatibel halten
Ein Leiterplattenlayout kann elektrisch gültig sein und trotzdem ein schlechter SMT-Kandidat bleiben, wenn Düsenzugang, AOI-Sichtlinie oder Nacharbeitszugang zu stark eingeschränkt sind. Deshalb gehört die Platzierungsprüfung zusammen mit DFM auf den Tisch und nicht erst, wenn das Linienprogramm schon in der Fehlersuche ist.
3. Den Gehäusemix auch als thermisches Problem behandeln
Große Kupferzonen, Abschirmungen, Steckverbinder und ungleichmäßige lokale Masse können die Leiterplatte aus einem stabilen Reflow-Fenster ziehen. Ein Design sollte daher als thermisches Bestückungssystem bewertet werden und nicht nur als Platzierungsdatei.
4. QFN-Löten: Pastenabdeckung und Hohlräume am Thermal Pad
Das Löten von QFN-Gehäusen verdient eine eigene Prüfung, weil die Lötstellen unter dem Bauteilkörper verborgen liegen. Das freiliegende Thermal Pad braucht eine kontrollierte Pastenabdeckung – typischerweise 50–80 % der Padfläche, meist als Fenstermuster gedruckt –, um den Chip zu erden und Wärme abzuführen, ohne das Bauteil auf überschüssigem Lot schwimmen zu lassen. Zu viel Paste unter dem Thermal Pad verkantet das QFN und hebt die Umfangsanschlüsse ab; zu wenig lässt die Masseverbindung verhungern und staut Wärme.
So löten Sie ein QFN-Gehäuse zuverlässig: gefensterte Öffnungen am Thermal Pad verwenden, die Öffnungen an den Umfangsanschlüssen nahe 1:1 halten, nach dem Reflow per Röntgen prüfen und sowohl den Hohlraumanteil als auch die Benetzung der Umfangsanschlüsse kontrollieren. Die Handnacharbeit eines QFN erfordert Heißluft, Flussmittel und Geduld – nur die Umfangsanschlüsse zu verlöten verbindet das Thermal Pad nie.
Wie Reflow, thermische Balance und Inspektion geplant werden sollten
Reflow-Einstellungen sind wichtig, funktionieren aber nur dann gut, wenn Leiterplatte und BOM zum Prozess passen. Der Bestückungsweg sollte festlegen, was der Ofen beherrschen soll und was der Inspektionspfad erkennen muss.Die häufigsten Prüfpunkte sind:
- ob Paste, Gehäusemix und thermische Masse konsistent genug für einen praktikablen Reflow-Pfad sind
- ob Gehäuse mit unterseitigen oder verdeckten Lötstellen zusätzlich zu AOI eine Röntgeninspektion brauchen
- ob das Produkt später Handlöten, selektives Löten, Beschichtung oder Geräteintegration durchläuft und dadurch die Inspektionsgrenze verschiebt
- ob die Leiterplatte nach der Bestückung eine stärkere elektrische Verifikation braucht, weil Sichtprüfung allein nicht ausreicht
Wenn das Produkt SMT mit anderen Bestückungsschritten mischt oder auf einen umfassenderen Fertigungsweg zusteuert, sollten THT-Bestückung, schlüsselfertige Bestückung und Leiterplattenoberfläche früh gemeinsam betrachtet werden.
Was Prototypen- und Produktionsteams vor der Freigabe festlegen sollten
SMT-Bestückung wird einfacher, wenn das Freigabepaket die Absicht klar beschreibt. Vor dem ersten Aufbau sollten sich Leiterplattenteam und Bestückungsteam darauf einigen, was der Auftrag lernen soll und was als akzeptables Pilotergebnis gilt.Eine praxisnahe Freigabe-Checkliste enthält meist:
- Gehäuserisiko geprüft
Feinpitch-, BTC-, große thermische Masse- und orientierungsempfindliche Bauteile markieren, bevor Schablonen- und Bestückungsprogrammierung beginnen. - Inspektionspfad definiert
Festlegen, was SPI, AOI, Röntgeninspektion, ICT oder Funktionstest im ersten Aufbau abdecken. - Kritische Bestückungshinweise eingefroren
Polarität, Sonderhandhabung, feuchtigkeitsempfindliche Bauteile und gegenüber Reflow-Löten empfindliche Komponenten in das Fertigungspaket aufnehmen. - Prototypenziel klar benannt
Aufbauten zur Bestückungsvalidierung von Designvalidierung oder Kundensample-Aufbauten trennen. - Datenpaket abgestimmt
BOM, Schwerpunktdaten, Bestückungszeichnung und Revisionsstand synchron halten. Eine Prüfung im BOM-Viewer hilft, vermeidbare Beschaffungs- und Rüstfehler zu verhindern.
FAQ
Was sollte man prüfen, bevor eine Leiterplatte für SMT-Bestückung freigegeben wird?
Prüfen Sie zuerst Gehäuserisiko, Footprint-Qualität, Schablonenabsicht und Inspektionszugang. Diese Punkte entscheiden meist überhaupt erst, ob der Bestückungsprozess stabil laufen kann.
Geht es bei SMT-Bestückung hauptsächlich um Maschinenfähigkeit?
Nein. Maschinenfähigkeit ist wichtig, aber Paddesign, Gehäuseabstände, Pastenstrategie, thermische Balance und Inspektionsplanung bestimmen die Ausbeute oft direkter.
Warum treten SMT-Fehler oft nur bei wenigen Gehäusefamilien auf?
Weil unterschiedliche Gehäuse verschieden auf Pastenvolumen, Wärmefluss und Platzierungsgenauigkeit reagieren. Ein allgemeiner Prozess passt selten für jede Gehäusefamilie gleich gut.
Wann wird Röntgeninspektion in der SMT-Bestückung wichtig?
Röntgeninspektion ist meist wichtig, wenn der Aufbau verdeckte Lötstellen wie bei BGAs, QFNs oder anderen Bauteilen mit unterseitigen Anschlüssen enthält, die AOI nicht vollständig prüfen kann.
Was sollte vor dem ersten SMT-Pilotaufbau eingefroren werden?
Frieren Sie Entscheidungen zum Gehäuserisiko, die Schablonenstrategie, Platzierungshinweise, den Inspektionspfad und den eigentlichen Zweck des Pilotaufbaus ein.
Nächste Schritte
Wenn Sie eine Leiterplatte für SMT-Bestückung vorbereiten, ist der nützlichste nächste Schritt meist, Gehäuserisiko, Schablonenlogik und Inspektionsabdeckung zu prüfen, bevor die Daten die Linie erreichen.HILPCB kann diesen Prozess unterstützen durch:
- Prüfung von SMT-Bestückung für Entscheidungen zu Gehäuse, Schablone und Reflow-Tauglichkeit
- Planung von schlüsselfertiger Bestückung, wenn Beschaffung, Bestückung und Verifikation abgestimmt bleiben müssen
- Bewertung von THT-Bestückung für Produkte mit gemischter Technologie
- Unterstützung bei Leiterplattenprototypen und schnellen Leiterplattenfertigungen für frühe Pilotaufbauten
- Prüfung von Leiterplattenoberflächen, wenn die Oberflächenwahl das Bestückungsverhalten beeinflusst
- Angebot anfragen, wenn Ihr Fertigungs- und Bestückungspaket zur Prüfung bereit ist
Referenzen
- [IPC meldet J-Revisionen für J-STD-001 und IPC-A-610](https://www.ipc.org/news-release/ipc-releases-j-revisions-two-leading-standards-electronics-assembly) - [IPC J-STD-001 Endorsement Program](https://www.ipc.org/ipc-j-std-001-endorsement-program) - [IPC-A-610 Endorsement Program](https://www.ipc.org/ipc-610-acceptability-electronics-assemblies-endorsement-program) - [IPC document revision table](https://www.ipc.org/ipc-document-revision-table) - [IPC Certifications in Electronics Manufacturing](https://www.ipc.org/ipc-certifications)Autor und Prüfung
Autor: HILPCB Team für technische InhalteGeprüft von: HILPCB Team für Bestückungsprozesse und NPI-Prüfung
Zuletzt aktualisiert: 2026-04-07
