Eine USB-C-Ladegerät-PCB wandelt Netzspannung in eine geregelte, galvanisch getrennte Gleichspannung und verhandelt über USB Power Delivery, welche Leistung ein angeschlossenes Gerät erhalten darf. Steckerform, Ladeprotokoll, Netzteiltopologie, Isolation, Kabel, Temperatur und Schutzfunktionen müssen dabei als Gesamtsystem funktionieren.
USB-C allein verspricht weder eine bestimmte Ladeleistung noch Daten- oder Videoübertragung. Erst die unterstützten USB-PD-Profile, PPS- oder EPR-Funktionen, die Portlogik und ein geeignetes Kabel bestimmen das Verhalten. Für Entwickler und Einkäufer ist „100-W-USB-C-Ladegerät“ deshalb noch keine vollständige Spezifikation.
Dieser Leitfaden erklärt USB PD und PPS, GaN und Silizium, AC/DC-Topologien, Multiport-Leistungsverteilung, Kriech- und Luftstrecken, EMV, Thermik, EU-Anforderungen, PCBA-Fertigung, Prüfung und RFQ. Er trennt USB-IF-Konformität klar von elektrischer Produktsicherheit.
USB-C-Ladegerät-PCB in Kürze
- USB-C beschreibt zunächst die Steckverbinderfamilie; Ladeleistung und Datenfunktionen werden separat spezifiziert.
- USB Power Delivery erlaubt ausgehandelte Leistungsprofile. EPR erweitert geeignete Systeme bis 240 W, benötigt aber passende Source-, Sink- und Kabelunterstützung.
- PPS ermöglicht eine programmierbare Ausgangsspannung innerhalb angebotener Bereiche; das Endgerät entscheidet, ob und wie es PPS nutzt.
- GaN kann höhere Schaltfrequenz und Leistungsdichte ermöglichen, ersetzt aber keine thermische, magnetische oder EMV-Auslegung.
- Topologie und PFC hängen von Ausgangsleistung, Effizienz, Baugröße, Netzbereich und Zielmarkt ab.
- Kriech- und Luftstrecken werden aus Norm, Arbeitsspannung, Isolationskonzept, Materialgruppe, Verschmutzungsgrad, Höhe und Fertigungstoleranz abgeleitet.
- Ein USB-IF-Programm bewertet USB-Interoperabilität; es ersetzt keine Sicherheits-, EMV- oder Marktkonformitätsbewertung.
- Die CE-Kennzeichnung ist kein einzelnes Prüfsiegel eines Labors. Der verantwortliche Hersteller muss die anwendbaren EU-Anforderungen nachweisen.
- Multiport-Ladegeräte benötigen definierte Leistungsbudgets und ein vorhersehbares Verhalten beim Ein- und Ausstecken weiterer Geräte.
- Hochstrompfade, Transformator, Gleichrichter, FETs und USB-C-Buchse sind thermisch und elektrisch gemeinsam zu validieren.
- Serienprüfung benötigt mehr als eine Ausgangsspannung: PD-Verhandlung, Schutzfunktionen, Isolation und thermisches Verhalten gehören dazu.
- Eine belastbare RFQ nennt Profile, Ports, Kabel, Netzbereich, Gehäuse, Normen, Tests, Mengen und Verantwortungsgrenzen.
Welche Fragen beantwortet dieser USB-C-Ladegerät-Leitfaden?
- USB-C, USB PD, PPS und EPR unterscheiden
- Ladeleistung und Kabel richtig spezifizieren
- AC/DC-Topologie und GaN auswählen
- USB-PD-Controller und Multiport-Logik entwickeln
- Isolation und Sicherheitsabstände auslegen
- Thermik und Hochstrompfade beherrschen
- EMV, PFC und Netzeingang planen
- PCB-Stackup, Kupfer und Layout festlegen
- USB-C-Ladegerät-PCBA fertigungsgerecht gestalten
- Prototyp und Serie vollständig prüfen
- USB-IF, CE und EU-Anforderungen einordnen
- Passendes USB-C-Ladegerät auswählen
- Lieferant und Kosten vergleichen
- HILPCB-Leistungsumfang abgrenzen
- RFQ-Unterlagen vollständig erstellen
- Häufige Fragen klären
Was ist ein USB-C-Ladegerät mit Power Delivery?
Ein USB-C-Netzteil ist am Port eine Source. Über die CC-Leitungen erkennt es Verbindung und Orientierung und bietet zulässige Strom- und Spannungsprofile an. Das Endgerät wählt ein geeignetes Profil; erst danach darf die Source auf die ausgehandelte höhere Spannung wechseln. Ohne erfolgreiche Verhandlung bleibt das System im vorgesehenen sicheren Ausgangszustand.

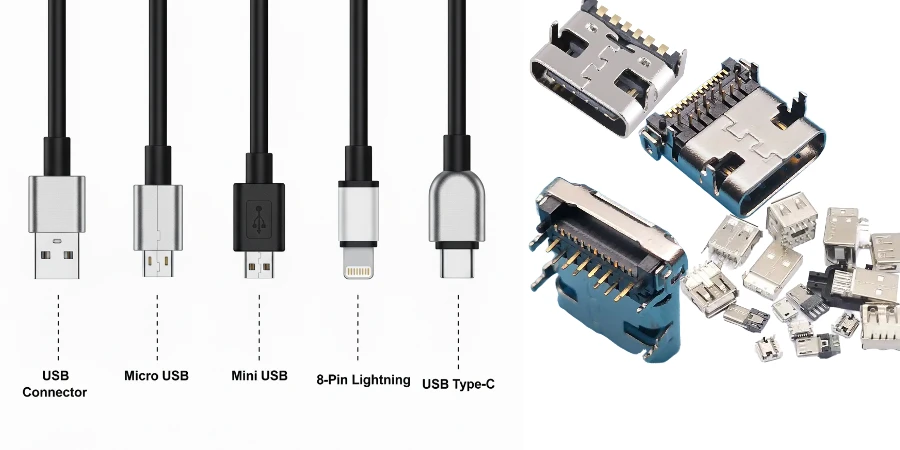

USB-C-Stecker oder USB-PD-Ladegerät: Wo liegt der Unterschied?
Ein USB-C-Anschluss kann nur eine Basisversorgung, USB PD oder zusätzliche Datenfunktionen unterstützen. Ein reines Ladegerät muss nicht gleichzeitig USB4, Thunderbolt oder DisplayPort bereitstellen. Solche Funktionen gehören zum Host- oder Dockingdesign und dürfen nicht aus der Steckerform abgeleitet werden. Wie sich die Anschlüsse USB-C, USB4 und Thunderbolt unterscheiden, erläutert unser Leitfaden zu USB-Anschlusstypen.
Wie funktioniert die USB-PD-Verhandlung?
- Source und Sink erkennen die Verbindung über CC.
- Die Source meldet ihre verfügbaren Power Data Objects.
- Der Sink fordert ein zulässiges Profil an.
- Die Source bestätigt und stellt die vereinbarte Spannung bereit.
- Schutz, Status und gegebenenfalls neue Anforderungen werden während der Verbindung überwacht.
Die konkrete Sequenz, Zeitgrenzen und Fehlerrückkehr folgen der verwendeten USB-PD-Spezifikation und Controllerimplementierung. Ein Funktionsprüfgerät muss deshalb Nachrichten und elektrisches Verhalten gemeinsam bewerten.
Was ist PPS bei einem USB-C-Ladegerät?
Programmable Power Supply ermöglicht innerhalb unterstützter Bereiche feinere Spannungs- und Stromanforderungen als feste Standardprofile. Dadurch kann das Endgerät einen Teil der Wandlungsarbeit optimieren. PPS ist jedoch nur verfügbar, wenn Source, Sink, Firmware und Kabelpfad die benötigte Betriebsart unterstützen.
Wie werden USB-PD-Leistung, EPR und Kabel spezifiziert?
USB PD kann in geeigneten EPR-Systemen bis 240 W übertragen. USB-IF nennt dafür zusätzliche feste Spannungen von 28 V, 36 V und 48 V für Leistungsstufen bis 140 W, 180 W und 240 W. Das sind Maximalmöglichkeiten des Standards, keine Pflichtprofile für jedes Ladegerät.
Was braucht ein 140-W- oder 240-W-USB-C-Ladegerät?
Eine passende EPR-Source, korrekte PD-Firmware, für Spannung und Strom ausgelegte Schalter, Kondensatoren, Stecker und Leiterbahnen sowie ein EPR-konformes Kabel. Auch das Endgerät muss das gewünschte Profil anfordern können. Fehlt ein Glied, wird auf eine gemeinsam unterstützte Leistung begrenzt.
Wann ist ein elektronisch markiertes Kabel erforderlich?
Bei höheren Strömen und EPR-Betrieb muss die Source die Fähigkeiten des Kabels berücksichtigen. Ein E-Marker beschreibt unter anderem zulässige Kabelmerkmale; er macht ein ungeeignetes Kabel nicht nachträglich leistungsfähig. Kabelstrom, EPR-Freigabe, Länge und Datenklasse werden getrennt angegeben.
Warum lädt ein Gerät trotz hoher Wattzahl langsamer?
Ladegerät, Port, Kabel und Endgerät müssen dasselbe Profil unterstützen. Zusätzlich begrenzen Batterietemperatur, Ladezustand, Gerätefirmware und gleichzeitige Portnutzung die Leistung. Die aufgedruckte Gesamtleistung eines Multiport-Ladegeräts ist nicht automatisch die Leistung jedes einzelnen Ports.
Welche AC/DC-Topologie passt zu einem USB-C-GaN-Ladegerät?
Kompakte Ladegeräte verwenden je nach Leistung und Ziel häufig Flyback-, aktive Clamp-Flyback-, resonante oder mehrstufige Lösungen. Bei höheren Leistungsbereichen kann eine PFC-Stufe erforderlich oder technisch sinnvoll sein. Die Auswahl hängt von Netzbereich, Ausgangsprofilen, Effizienz, Standby, Magnetik, Kosten und Gehäusetemperatur ab.
Wann ist GaN besser als ein Silizium-MOSFET?
GaN-Schalter können niedrige Schaltverluste und schnelle Flanken ermöglichen. Das erlaubt kleinere Magnetics und höhere Leistungsdichte, erhöht aber die Empfindlichkeit gegenüber Layoutinduktivität, Gate-Ansteuerung und EMV. Ein gut ausgelegtes Siliziumdesign kann für niedrigere Leistung oder Kostenziele die bessere Wahl sein.
Macht GaN ein Ladegerät automatisch kühler?
Nein. Weniger Schaltverlust kann helfen, doch kleinere Gehäuse besitzen weniger Oberfläche. Transformator, Gleichrichtung, Kondensatoren, Leiterbahnen und Steckkontakt erzeugen weiterhin Wärme. Entscheidend sind Gesamtwirkungsgrad und Hotspot-Temperatur im geschlossenen Gehäuse.
Wie werden USB-PD-Controller und Multiport-Leistungsverteilung entwickelt?
Der PD-Controller verwaltet CC-Kommunikation, Rollen, Profile, VBUS-Schalter und Schutzsignale. Er muss mit Primärregler, Sekundärregelung und Telemetrie abgestimmt sein. Bei einem Fehler darf die Firmware keine Spannung anbieten, die die Hardware nicht sicher liefern kann.
Was passiert bei mehreren USB-C-Ports?
Das Ladegerät verteilt ein gemeinsames Leistungsbudget. Beim Einstecken eines zweiten Geräts kann es Profile neu aushandeln. Dieses Verhalten wird produktseitig festgelegt: Welche Ports haben Priorität, welche Leistung bleibt garantiert, und ob ein bereits ladendes Gerät kurzzeitig neu verhandeln muss.
Welche Schutzfunktionen braucht jeder Port?
Überstrom, Überspannung, Kurzschluss, Übertemperatur, Rückstrom und VBUS-Entladung sind projektspezifisch umzusetzen. Schutzschwellen müssen zu FET, Buchse, Leiterbahn, Kabel und Profil passen. Firmwareüberwachung ergänzt schnelle Hardwareabschaltung, ersetzt sie aber nicht.
Wie werden Isolation, Kriechstrecke und Luftstrecke ausgelegt?
Ein Netzladegerät trennt gefährliche Primärspannung von berührbarer Sekundärseite. Transformator, Optokoppler oder isolierte Rückmeldung, Y-Kondensator, Leiterplatte, Gehäuse und USB-C-Buchse bilden gemeinsam die Isolationsbarriere. Schlitze können Abstände unterstützen, müssen aber mechanisch und fertigungstechnisch beherrscht werden.
Welche Faktoren bestimmen die Sicherheitsabstände?
Arbeitsspannung, Überspannungskategorie, Verschmutzungsgrad, Isolationsart, Materialgruppe beziehungsweise CTI, Höhe, Leiterplattenbeschichtung und anwendbare Norm. Eine pauschale Millimeterzahl aus einem Referenzdesign ist ohne diese Randbedingungen nicht übertragbar.
Welche Layoutfehler gefährden die Isolation?
Kupfer, Vias, Testpads, Bestückungsdruck, Schrauben, Kühlbleche oder Klebstoff überbrücken unbemerkt die Barriere. Auch Fertigungstoleranz und leitfähige Verschmutzung werden berücksichtigt. Primär- und Sekundärtestpunkte sind eindeutig getrennt und gegen Fehlkontakt geschützt.
Was prüft der Hochspannungstest?
Er prüft die Spannungsfestigkeit der festgelegten Isolationsstrecke unter definierten Bedingungen. Er beweist weder dauerhaft niedrige Temperatur noch vollständige USB-PD-Funktion. Prüfspannung, Rampen, Grenzstrom und Testzeit werden aus Sicherheitskonzept und Prüfplan abgeleitet.
Wie wird die Thermik eines kompakten USB-C-Ladegeräts validiert?
Temperatur wird bei minimaler und maximaler Netzspannung, relevanten PD-Profilen, Multiport-Kombinationen und definierter Umgebung gemessen. Kritisch sind Schalter, Transformator, Synchrongleichrichter, Gleichrichter, Elektrolyt- und Keramikkondensatoren, Buchse und Gehäuseoberfläche.
Wie werden Hochstrompfade dimensioniert?
Aus Dauer- und Spitzenstrom, Kupferdicke, Leiterbahnbreite, Viazahl, Kontaktwiderstand und zulässiger Erwärmung. Dickkupfer ist nicht automatisch erforderlich; lokale Kupferflächen, parallele Lagen oder geeignete Stromschienen können günstiger sein. Das reale Temperaturfeld entscheidet.
Wie werden EMV, PFC und Netzeingang beherrscht?
Schnelle Schaltknoten, Transformator und Gleichrichtung erzeugen leitungsgebundene und abgestrahlte Störungen. Eingangsfilter, Gleichtaktdrossel, X-/Y-Kondensatoren, Schirmwicklung, Snubber und Layout werden gemeinsam optimiert. Zu große Y-Kapazität kann Ableit- oder Berührstrom erhöhen.
Welche Netzeingangsfunktionen sind erforderlich?
Sicherung oder geeigneter Schutz, Einschaltstrombegrenzung, Gleichrichtung, Überspannungsschutz und Filterung. Bauteile müssen Netzspannung, Transienten, Temperatur und Fehlerfall verkraften. PFC- und Oberschwingungsanforderungen werden anhand Leistung, Produktklasse und Zielmarkt geprüft.
Wie wird ein EMV-Problem im Layout vermieden?
Kleine Hochfrequenz-Stromschleifen, kurze Gate- und Rückstrompfade, kontrollierter Schaltknoten, Abstand zur Sekundärseite und definierte Schirmkopplung. Ein Filter kann ein schlechtes Leistungslayout selten wirtschaftlich vollständig kompensieren.
Welcher PCB-Aufbau passt zu einem USB-C-Netzteil?
Zwei- oder mehrlagige Leiterplatten sind möglich. Mehr Lagen können Strompfade, Abschirmung und Kompaktheit verbessern, erschweren aber die sichtbare Isolationskontrolle. Stackup und Kupfer werden aus Leistung, Baugröße, thermischem Pfad, EMV und Fertigung abgeleitet.
Ist 2-oz-Kupfer für jedes Schnellladegerät notwendig?
Nein. Erforderliches Kupfer folgt Stromdichte, Erwärmung, Ätzbarkeit und Geometrie. Dickes Kupfer kann feine Abstände erschweren. Eine Dickkupfer-Leiterplatte ist sinnvoll, wenn Messung und Strompfad den zusätzlichen Prozess rechtfertigen.
Wie wird eine USB-C-Ladegerät-PCBA gefertigt?
DFM prüft Sicherheitsabstände, Schlitze, Kupferbalance, Hochstrompads, Transformator, schwere Bauteile, Buchsenverankerung, Panelisierung und Prüfzugang. Die BOM erhält Freigaberegeln für Sicherheitskondensatoren, Sicherung, Transformator, Optokoppler, FETs und PD-Controller.
Welche Fertigungsprüfungen gehören zur PCBA?
- SPI für Lotpastendruck und Fine-Pitch-Bauteile;
- AOI für Polarität, Bestückung und sichtbare Lötstellen;
- Röntgenprüfung für QFN-, LGA- oder verdeckte Power-Pads nach Risiko;
- elektrischer Test auf Kurzschluss, Unterbrechung und Netztrennung;
- Programmierung und Versionsprüfung des PD-Controllers;
- geregelter Erststart mit Strombegrenzung;
- Rückverfolgbarkeit kritischer Sicherheits- und Leistungsbauteile.
Welche Tests braucht ein USB-C-PD-Ladegerät?
Ein Funktionstest verbindet programmierbare elektronische Last, PD-Protokollanalysator, Netzquelle und Temperaturmessung. Alle angebotenen Profile werden bei relevanten Netzspannungen, Lastsprüngen und Portkombinationen geprüft. Fehlerfälle werden gezielt ausgelöst.
Welche elektrischen Tests sind wichtig?
Ausgangsgenauigkeit, Ripple, Transienten, Anlauf, Hold-up, Standby, Wirkungsgrad, PD-Timing, VBUS-Entladung, OVP, OCP, Kurzschluss und thermische Abschaltung. Für EPR kommen die höheren Spannungs- und Kabelzustände hinzu.
Welche Sicherheits- und Zuverlässigkeitstests sind getrennt zu planen?
Spannungsfestigkeit, Isolationswiderstand, Berühr- oder Ableitstrom, Temperatur, abnormaler Betrieb, Netztransienten, Steckzyklen und mechanische Belastung. Burn-in oder beschleunigte Belastung wird nur mit definiertem Zweck, Grenzwert und Ausfallkriterium eingesetzt.
Wie sieht ein wirtschaftlicher Serienfunktionstest aus?
Er identifiziert die PCBA, prüft ausgewählte PD-Profile, VBUS, Stromgrenze, Schutzabschaltung und Ruhestrom und speichert Ergebnisse. Vollständige Typprüfung und Zertifizierung werden nicht an jedem Seriengerät wiederholt; der Prüfplan korreliert schnelle EOL-Grenzen mit der Produktfreigabe.
USB-IF, CE und EU-USB-C-Pflicht: Was ist zu beachten?
USB-IF-Konformität bewertet die korrekte Umsetzung der USB-Spezifikationen und berechtigt bei erfüllten Bedingungen zur Logo-Nutzung. Sie ist kein Ersatz für elektrische Sicherheits-, EMV- oder Umweltanforderungen. Die CE-Kennzeichnung wiederum beruht auf der Konformitätsbewertung des verantwortlichen Herstellers für alle anwendbaren EU-Rechtsakte.
Was bedeutet die EU-Regel zum gemeinsamen Ladegerät?
Für viele neu angebotene tragbare Geräte gilt USB-C in der EU bereits seit Ende 2024; für neu angebotene Laptops gilt die Regel seit dem 28. April 2026. Produktentwickler müssen den genauen Geltungsbereich, Ladeprotokolle, Kennzeichnung und getrennte Verkaufsoption anhand des eigenen Geräts prüfen.
Welche Normen können für ein Netzladegerät relevant sein?
Je nach Produkt und Markt unter anderem EN IEC 62368-1 für Produktsicherheit, Normen für EMV, Oberschwingungen und Flicker sowie IEC-62680-Dokumente für USB-C und USB Power Delivery. Die anwendbaren Ausgaben und Abweichungen werden mit dem Konformitätspartner festgelegt.
Kann der PCBA-Hersteller die CE-Konformität garantieren?
Nein. Er kann Material-, Prozess-, Inspektions-, Isolation- und Funktionstestnachweise liefern. Gehäuse, Netzstecker, Kabel, Firmware, thermischer Endzustand und vollständige Typprüfung gehören zum Endprodukt des verantwortlichen Herstellers.
Wie wählen Nutzer ein passendes USB-C-Ladegerät und Kabel?
Die Nennleistung sollte zum wichtigsten Gerät passen, doch Profile, PPS und die Leistung je Portkombination sind ebenso wichtig. Mehr Watt beschleunigt nicht jedes Gerät. Für EPR ist ein geeignetes Kabel erforderlich. Kabel sollten am Stecker gezogen, ohne scharfe Biegung gelagert und bei sichtbarer Beschädigung ersetzt werden.
Wie werden USB-C-Ladegerät-Lieferanten und Kosten verglichen?
Gesamtkosten entstehen aus Topologie, GaN- oder Siliziumschaltern, Transformator, PFC, Kondensatoren, Portzahl, Gehäuse, thermischen Materialien, Prüfzeit und Konformität. Ein kleineres Gehäuse kann teurere Bauteile und mehr thermische Iterationen erfordern.
Welche Lieferantennachweise sind sinnvoll?
Freigegebener Stackup, DFM zur Isolation, Bauteilrückverfolgbarkeit, Transformatorprüfung, AOI/Röntgen-Kriterien, PD-Funktionstest, Hochspannungsprüfkonzept und geregelte Änderungen. Sicherheitsrelevante Alternativen dürfen nicht nur nach Gehäuse und Nennwert ersetzt werden.
Welche USB-C-Ladegerät-PCB-Leistungen kann HILPCB übernehmen?
HILPCB unterstützt Leiterplattenfertigung, Turnkey-PCBA, DFM/DFT, Bauteilbeschaffung, SMT/THT, AOI, Röntgen sowie vereinbarte elektrische und funktionale Prüfungen.
Die Endproduktentwicklung, Transformatorfreigabe, USB-PD-Firmware, Gehäuse, Netzstecker, USB-IF-Programm und Markt-Konformität bleiben beim Auftraggeber oder seinen benannten Partnern, sofern kein separater schriftlicher Leistungsumfang vereinbart ist.
Was gehört in eine USB-C-Ladegerät-PCB-RFQ?
- Netzbereich, Steckerregionen und maximale Eingangsleistung;
- USB-C-/USB-A-Portzahl und Prioritätslogik;
- PD-, PPS- und EPR-Versionen sowie angebotene Profile;
- Gesamtleistung und Leistung je Portkombination;
- Topologie, Controller, GaN/Silizium und Transformatorvorgaben;
- Boardkontur, Gehäuse, Temperatur- und Kühlgrenzen;
- Stackup, Kupfer, Oberfläche, Sicherheitsabstände und Schlitze;
- Firmware, Programmierung, Versions- und Änderungsprozess;
- AOI, Röntgen, ICT/Flying Probe und Funktionsgrenzen;
- PD-, Last-, Schutz-, Hochspannungs- und thermische Tests;
- Zielmärkte, Normen, USB-IF- und Konformitätsverantwortung;
- Prototyp-, Pilot- und Serienmengen, Traceability und Termin.
Für eine Machbarkeitsprüfung können Sie Schaltplan, Gerber oder ODB++, Stackup, BOM, Transformator- und Gehäusedaten, Firmwareablauf und Prüfplan über die RFQ-Seite bereitstellen.
Fazit: USB-C-Ladegerät als Leistungs- und Sicherheitssystem entwickeln
Ein gutes USB-C-Ladegerät verbindet korrekte PD-Kommunikation mit stabiler AC/DC-Wandlung, kontrollierter Isolation, beherrschter Temperatur und reproduzierbarer Fertigung.
Wer Profile, Kabel, Multiport-Verhalten, Topologie, Sicherheitsabstände und Testgrenzen vor der RFQ festlegt, erhält vergleichbare Angebote und reduziert späte EMV-, Thermik- und Konformitätsprobleme.
Häufige Fragen zu USB-C-Ladegerät-PCBs
Was ist eine USB-C-Ladegerät-PCB?
Sie ist die AC/DC-Leiterplatte eines USB-C-Netzteils. Sie enthält Leistungswandler, Isolation, Regelung, Schutz und USB-PD-Controller, um ein ausgehandeltes VBUS-Profil bereitzustellen.
Unterstützt jeder USB-C-Anschluss Power Delivery?
Nein. USB-C beschreibt die Steckverbindung. USB PD, PPS, EPR, Datenrate und alternative Modi sind getrennte Fähigkeiten und müssen ausdrücklich unterstützt werden.
Kann jedes USB-C-Ladegerät 240 W liefern?
Nein. 240 W ist eine EPR-Maximalstufe. Ladegerät, Endgerät und EPR-Kabel müssen die entsprechenden Profile und elektrischen Anforderungen unterstützen.
Was ist der Unterschied zwischen USB PD und PPS?
USB PD verhandelt Leistungsprofile zwischen Source und Sink. PPS ist eine optionale programmierbare Versorgung innerhalb angebotener Bereiche und ermöglicht dem Endgerät feinere Spannungsanforderungen.
Ist ein GaN-Ladegerät immer effizienter?
Nicht automatisch. GaN bietet Schaltvorteile, doch Controller, Magnetics, Gleichrichtung, Layout und Betriebspunkt bestimmen den Gesamtwirkungsgrad und die Temperatur.
Warum wird ein USB-C-Ladegerät warm?
Schalt-, Leitungs-, Magnetik- und Kontaktverluste werden zu Wärme. Kompakte Gehäuse erhöhen die Oberflächentemperatur; die Zulässigkeit wird unter definierten Last- und Umgebungsbedingungen geprüft.
Braucht ein 5-A- oder EPR-Kabel einen E-Marker?
Für höhere Kabelstromklassen und EPR-Betrieb muss das Kabel seine Fähigkeiten elektronisch ausweisen. Source und Sink berücksichtigen diese Angaben bei der Leistungsfreigabe.
Ist USB-IF-Zertifizierung eine Sicherheitszertifizierung?
Nein. Sie bewertet USB-Konformität und Interoperabilität. Elektrische Sicherheit, EMV und gesetzliche Marktanforderungen benötigen eigene Bewertungen und Nachweise.
Bedeutet CE, dass ein Prüflabor jedes Ladegerät zertifiziert hat?
Nein. Die CE-Kennzeichnung zeigt die Erklärung des verantwortlichen Herstellers, dass alle anwendbaren EU-Anforderungen erfüllt sind. Je nach Rechtsakt können unterschiedliche Bewertungsverfahren gelten.
Welche Tests braucht eine USB-C-Ladegerät-PCBA in der Serie?
Typisch sind elektrische Prüfung, Programmierung, ausgewählte PD-Profile, VBUS, Stromgrenze, Schutzabschaltung, Isolation und Rückverfolgbarkeit. Umfang und Grenzwerte folgen der Produktfreigabe.
Ist Dickkupfer für ein USB-C-Schnellladegerät erforderlich?
Nur wenn Strom, Erwärmung und Geometrie es rechtfertigen. Oft genügen lokale Kupferflächen, mehrere Lagen und ausreichend Vias; die thermische Messung entscheidet.
Welche Dateien benötigt HILPCB für ein USB-C-Ladegerät-Angebot?
Benötigt werden Schaltplan, Fertigungsdaten, BOM, Stackup, Transformatorvorgabe, Gehäuse, PD-Profile, Firmwareablauf, Testgrenzen, Mengen und Termine.
