Les systèmes électroniques de puissance, tels que les convertisseurs DC-DC, les entraînements de moteur, les onduleurs solaires et les alimentations à découpage, font face à des défis thermiques croissants dus à des densités de puissance plus élevées et des vitesses de commutation plus rapides. Des composants comme les MOSFET et les IGBT dissipent 5 à 50W chacun, concentrant la chaleur qui doit être maintenue en dessous de 150°C pour assurer la fiabilité.
La technologie PCB à base d'aluminium répond à ces contraintes thermiques, permettant des conceptions plus compactes qui atteignent les niveaux de puissance cibles sans besoin de dissipateurs thermiques surdimensionnés ou de systèmes de refroidissement complexes. Cela conduit à une efficacité et des performances plus élevées dans les applications de puissance, assurant un fonctionnement fiable même dans des conditions exigeantes.
Types de PCB à base d'aluminium et leurs avantages thermiques

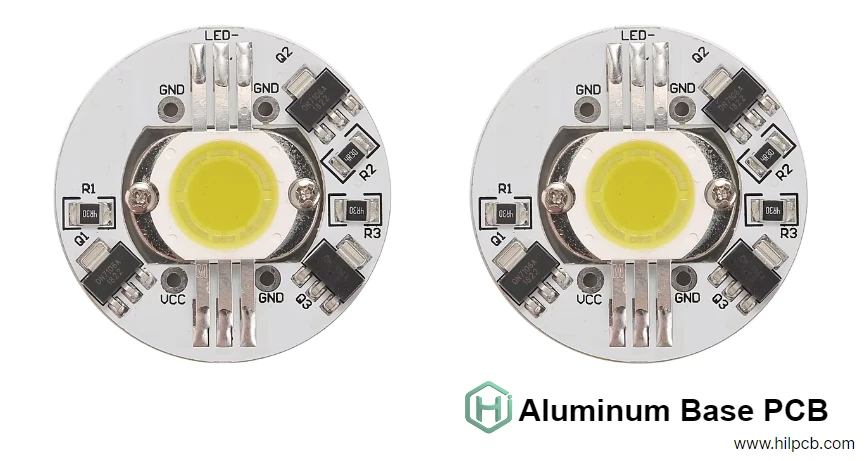

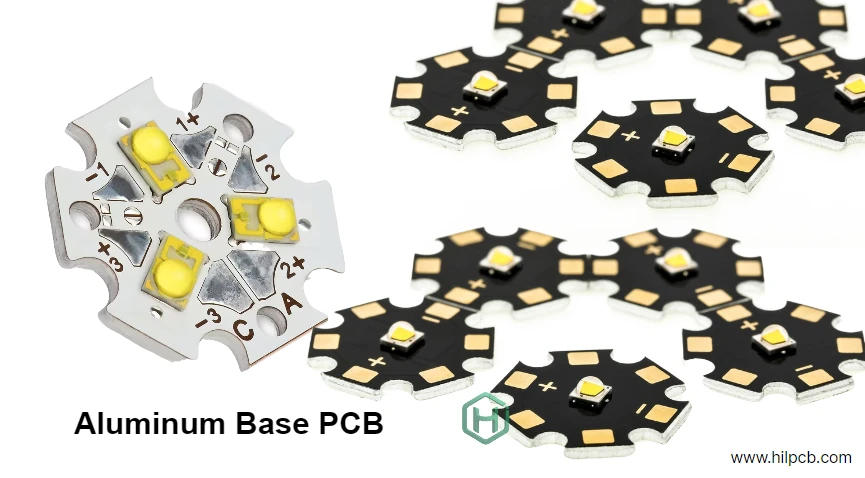

Les PCB à base d'aluminium - également connus sous le nom de PCB à âme aluminium, PCB à cœur métallique (MCPCB) ou PCB à substrat aluminium - sont couramment utilisés dans les applications haute puissance où une gestion thermique efficace est cruciale. Ces PCB intègrent une couche d'aluminium thermiquement conductrice comme substrat de base, ce qui permet une dissipation thermique efficace. Cette technologie est essentielle pour les systèmes électroniques qui génèrent une chaleur substantielle, tels que l'éclairage LED, l'électronique automobile et les alimentations.
Différents types de PCB à base d'aluminium :
- PCB aluminium simple face : Ce type comporte un seul substrat d'aluminium avec une couche de circuit en cuivre. C'est le choix le plus courant pour les applications de puissance modérée où la rentabilité et une dissipation thermique efficace sont nécessaires.
- PCB aluminium double face : Cette configuration permet de router les traces sur les deux faces du substrat d'aluminium, offrant une densité de circuit accrue et une dissipation thermique améliorée, particulièrement dans les conceptions compactes.
- PCB aluminium hybride : Combinant l'aluminium avec d'autres matériaux, ce type est utilisé pour des applications spécialisées où les performances thermiques et électriques sont primordiales.
- PCB aluminium à cuivre épais : Cette variation utilise des couches de cuivre plus épaisses (3 oz à 10 oz) pour les applications haute puissance nécessitant la conduction de grands courants et des capacités améliorées d'étalement thermique.
Avantages de gestion thermique :
Les PCB à base d'aluminium surpassent les cartes FR4 traditionnelles en offrant une conductivité thermique significativement plus élevée, souvent dans la plage de 150–200 W/mK, comparé à 0,3 W/mK pour le FR4. Cela permet une dissipation thermique efficace des composants haute puissance, maintenant des températures de jonction plus basses et empêchant la surchauffe.
L'utilisation de PCB à base d'aluminium réduit la dépendance aux mécanismes de refroidissement externes comme les dissipateurs thermiques surdimensionnés ou les systèmes de refroidissement à air forcé, conduisant à des conceptions plus compactes et rentables. Avec les PCB à substrat aluminium, les systèmes peuvent atteindre des densités de puissance plus élevées sans compromettre la fiabilité ou les performances, ce qui en fait la solution privilégiée pour les industries nécessitant une électronique haute efficacité.
Sélection des spécifications de base aluminium pour les applications de puissance
Optimisation de l'épaisseur du substrat
1,5mm Standard – Équilibre coût, étalement thermique et stabilité mécanique. Adéquat pour les composants de puissance distribués jusqu'à 3W/cm² de densité. Choix standard pour les alimentations commerciales et les contrôleurs de moteur sous 500W.
2,0mm Amélioré – Un étalement thermique latéral amélioré bénéficie aux sources de chaleur concentrées (plusieurs MOSFETs dans une petite zone). Meilleure rigidité mécanique pour les grandes cartes ou les contraintes de montage. Requis pour les applications automobiles et industrielles avec des exigences de vibration.
3,0mm Maximum – La plus faible résistance thermique pour les densités de puissance extrêmes (>5W/cm²). Prime de coût de 30–40% justifiée seulement lorsque l'analyse thermique prouve la nécessité ou que la surface de la carte ne peut pas être étendue.
Sélection de la conductivité thermique diélectrique
Les diélectriques standard 1,5–2,0 W/mK conviennent aux applications de puissance modérée (<50W de dissipation totale). Les matériaux haute performance 3,0–5,0 W/mK réduisent la résistance thermique de 40–60% mais coûtent 50–100% plus cher – justifiés pour des densités de puissance de 3–6W/cm² ou lorsque des contraintes de taille limitent la surface d'aluminium.
Pour un MOSFET de 10W avec un objectif d'élévation de température de 25°C :
- Diélectrique standard : Requiert 16–20 vias thermiques (diamètre 0,4mm)
- Diélectrique haute performance : Adéquat avec 10–12 vias thermiques
- Diélectrique premium : 8–10 vias suffisants
La sélection des matériaux fait un compromis entre le coût initial et le nombre de vias, la surface de la carte et la complexité d'assemblage.
Exigences d'épaisseur de cuivre
2 oz Cuivre (Standard) – Adéquat pour les traces de signal et la distribution de puissance <10A. Fournit un bon étalement thermique depuis les empreintes de composants.
4–6 oz Cuivre (Lourd) – Requis pour les chemins de courant de 10–30A. Réduit les pertes I²R améliorant l'efficacité de 0,5–1,5%. Améliore la distribution thermique latérale avant la conduction verticale à travers le diélectrique.
8–10 oz Cuivre (Extrême) – Nécessaire pour les courants dépassant 50A. L'intégration avec la technologie PCB cuivre épais fournit une capacité électrique combinée et un étalement thermique. Augmentation de coût de 40–80% justifiée pour les applications haute puissance.
Considérations CEM avec PCB à base d'aluminium
Avantages du plan de masse
La base aluminium fournit un blindage électromagnétique inhérent :
Référence basse impédance : Le substrat métallique crée un plan de masse quasi idéal minimisant l'inductance. Réduit le rayonnement CEM en mode commun et améliore l'immunité aux interférences externes.
Effet cage de Faraday : La mise à la masse correcte au châssis crée une cage de Faraday partielle contenant le bruit de commutation haute fréquence à l'intérieur du boîtier du convertisseur. Bénéficie à la conformité CEM au niveau système.
Mise à la terre du dissipateur thermique : Le montage direct sur un dissipateur thermique mis à la terre offre à la fois des avantages thermiques et électriques – dissipation thermique simultanée et confinement CEM through single interface.
Techniques de layout pour la réduction CEM
Minimiser la surface de boucle : Placez le pilote de grille près de la borne de grille du MOSFET. Routez les traces de grille loin des circuits analogiques sensibles au bruit. Le plan de masse aluminium permet des surfaces de boucle plus petites sans les préoccupations de rebond de masse présentes dans le FR4.
Placement des amortisseurs : Positionnez les amortisseurs RC directement aux bornes drain-source du MOSFET en minimisant l'inductance parasite. La conductivité thermique du substrat aluminium permet aux amortisseurs de dissiper l'énergie de commutation sans surchauffe.
Emplacement du filtre d'entrée : Placez les condensateurs de buffer et les composants du filtre CEM du côté opposé de la carte par rapport aux nœuds de commutation lorsque possible. Utilisez le substrat aluminium comme écran entre l'étage de puissance bruyant et les circuits de contrôle silencieux.
Fabrication d'électronique de puissance HILPCB avec solutions PCB à base d'aluminium
Chez HILPCB, nous offrons une fabrication de PCB complète et des services d'assemblage pour un large éventail d'applications, incluant l'électronique de puissance telle que les convertisseurs DC-DC, les entraînements de moteur, les onduleurs solaires et les alimentations. Notre expertise s'étend à tous les types de PCB, incluant les PCB à base d'aluminium, les PCB FR4, les PCB à cœur métallique et les PCB flexibles, fournissant des solutions robustes pour même les besoins de gestion thermique les plus exigeants.
Nos services PCB spécialisés incluent :
- Intégration cuivre épais : La galvanoplastie sélective construit 4–10 oz de cuivre dans les zones à haut courant tout en maintenant 2 oz de cuivre dans les sections de signal. Cela assure une dissipation thermique efficace et une capacité de courant optimisée pour les conceptions PCB haute puissance.
- Services de remplissage de vias : Nous offrons le remplissage époxy pour le montage de dispositifs de puissance via-in-pad, assurant des joints de soudure fiables et une conduction thermique optimale, spécialement pour les plots thermiques sur les PCB à base d'aluminium.
- Analyse thermique : Nos simulations de modélisation par éléments finis (FEM) prédisent les températures de jonction dans les pires conditions. Nous validons les performances thermiques pour tous les types de PCB, assurant un fonctionnement fiable même dans des environnements haute puissance et haute température.
- Tests haute tension : Nous effectuons des tests de claquage diélectrique pour vérifier l'isolation entre le circuit et le substrat, assurant que tous les PCB, incluant les PCB à base d'aluminium, répondent aux normes industrielles pour les applications haute tension.
- Qualification automobile : Nos processus de fabrication certifiés IATF 16949 répondent aux normes de qualité strictes requises pour les applications automobiles, fournissant une traçabilité complète et une documentation pour supporter les exigences PPAP des fournisseurs automobiles de niveau 1.
Que vous développiez des adaptateurs d'alimentation grand public, des entraînements de moteur industriels ou des modules de puissance automobile, HILPCB fournit des services de fabrication et d'assemblage de PCB de haute qualité pour tous vos besoins de gestion thermique et de conception haute puissance. Nos solutions assurent des performances fiables et efficaces, réduisant le besoin de systèmes de refroidissement surdimensionnés et améliorant la fiabilité globale du système.
