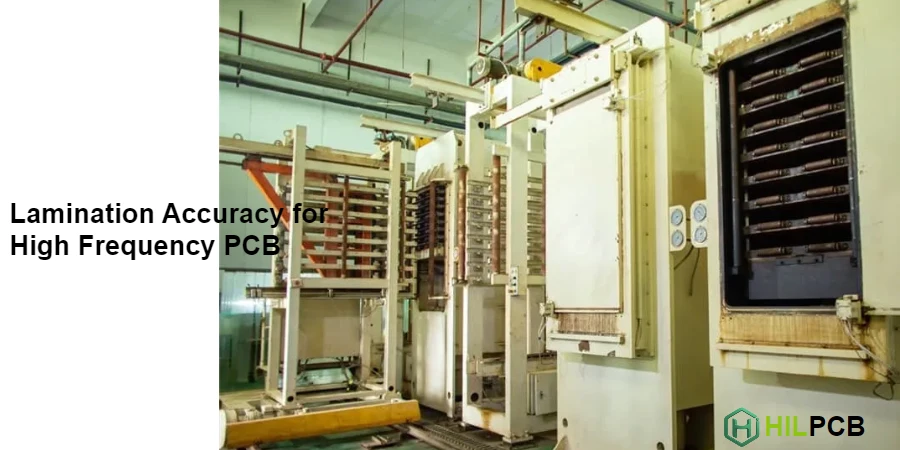

La lamination transforme des couches de circuits individuelles en une structure multicouche unifiée — et détermine si les épaisseurs diélectriques finales correspondent à l’intention de conception. Pour les circuits haute fréquence où l’impédance dépend fortement de la distance signal‑plan, la précision de lamination impacte directement les performances électriques. Les variations d’épaisseur diélectrique, les vides (voids), le délaminage et l’écoulement de résine influencent le comportement HF de la carte finie.
Ce guide fournit une compréhension complète des défis et des solutions de lamination pour la fabrication de PCB haute fréquence, en complément des défis de fabrication des PCB HF.
HILPCB assure une fabrication de cartes RF de précision avec des procédés de lamination maîtrisés, optimisés pour les matériaux HF et les tolérances d’épaisseur exigeantes.
Dans cet article :
- Contrôle de l’épaisseur diélectrique
- Défis de collage des matériaux
- Prévention et détection des vides
- Optimisation du procédé de lamination
- Vérification de l’épaisseur
- Considérations de stackup hybride
Contrôle de l’épaisseur diélectrique
L’épaisseur diélectrique entre une piste signal et son plan de référence détermine fondamentalement l’impédance caractéristique. Atteindre l’épaisseur cible avec une variation acceptable exige de comprendre et de contrôler le procédé de lamination.
Chez HILPCB, nos procédés de fabrication PCB maîtrisée maintiennent l’épaisseur diélectrique dans les spécifications requises pour le contrôle d’impédance en haute fréquence.
Relation épaisseur–impédance
En microstrip, l’impédance augmente lorsque l’épaisseur diélectrique augmente. En stripline, l’impédance augmente aussi avec la séparation entre couches. La sensibilité est importante : une variation d’épaisseur de 10 % crée environ 5 % de variation d’impédance, ce qui devient critique lorsqu’on vise une tolérance totale de ±5 %.
Comportement d’écoulement du prepreg
Le prepreg est une armature en verre pré‑imprégnée d’une résine partiellement polymérisée. Pendant la lamination, la résine s’écoule pour remplir les vides et coller les couches. Cet écoulement rend l’épaisseur de prepreg moins prédictible que celle d’un core.
Le niveau d’écoulement dépend de la teneur en résine, du degré de polymérisation, du profil thermique et de la pression. Les zones avec plus de cuivre (moins de volume à remplir par la résine) obtiennent une épaisseur finale différente des zones avec moins de cuivre — effets de « manque de résine » (resin starvation) ou de « poche de résine » (resin pool).
Précision core vs prepreg
Les cores (stratifié totalement polymérisé avec cuivre sur les deux faces) conservent leur épaisseur de manière précise pendant la lamination — ils ne s’écoulent pas. L’épaisseur des prepregs varie davantage, selon les motifs cuivre adjacents.
Pour des épaisseurs diélectriques critiques, placer la couche critique sur un core lorsque possible. Si un prepreg est nécessaire, il faut anticiper que l’épaisseur variera avec la densité de cuivre.
Effets de densité de cuivre
Des densités de cuivre différentes sur une couche imposent des besoins d’écoulement de résine différents. Les zones denses reçoivent moins de résine que les zones ouvertes, ce qui crée une variation locale d’épaisseur. Équilibrer la densité de cuivre (ajout de fill) améliore l’uniformité. Le même équilibrage cuivre qui aide au contrôle du warpage aide aussi la constance diélectrique.
Défis de collage des matériaux
Les matériaux HF présentent des défis de collage différents. Obtenir une adhérence fiable tout en préservant les propriétés du matériau exige un procédé adapté à chaque matériau.
Défis de collage du PTFE
La faible énergie de surface du PTFE résiste à l’adhérence. Sans traitement, le PTFE ne colle pas de manière fiable ni à lui‑même, ni au cuivre, ni à d’autres diélectriques. Un traitement de surface est obligatoire.
Les options incluent l’attaque au sodium (chimique), le traitement plasma (décharge électrique) et le rugosage mécanique. Chaque option a ses compromis : l’attaque au sodium est efficace mais contraignante sur le plan environnemental ; le plasma est plus propre mais peut être moins agressif.
HILPCB applique des procédés de collage spécialisés pour la fabrication de cartes PTFE afin d’assurer une adhérence fiable.
Paramètres de lamination des matériaux HF
Collage des matériaux chargés céramique
Les matériaux chargés céramique (par exemple la série Rogers RO4000) sont conçus pour un procédé compatible FR‑4. Ils se laminent à des températures et pressions proches de celles du FR‑4. Les prepregs standards peuvent souvent servir de couches de collage.
Cependant, vérifiez la compatibilité : tous les matériaux chargés céramique ne sont pas identiques. Suivez les recommandations fabricant pour le prepreg et les paramètres de procédé.
Prévention et détection des vides
Les vides — de l’air ou des gaz piégés dans la structure laminée — créent des risques de fiabilité et des problèmes électriques potentiels. Prévenir et détecter les vides maintient la qualité.
Causes des vides
Les vides proviennent d’un écoulement de résine insuffisant qui ne remplit pas les interstices, d’air piégé qui ne s’échappe pas pendant la lamination, d’humidité dans les matériaux qui se vaporise et crée des bulles, et de contamination qui dégaze pendant le procédé. L’interconnexion entre qualité de lamination et qualité globale est abordée dans la précision de gravure en PCB HF et d’autres documents de procédé.
Stratégies de prévention
Une technique de layup correcte garantit des chemins d’évacuation d’air. Un pré‑baking des matériaux chasse l’humidité. Un vide approprié pendant la lamination retire l’air. Une rampe de température maîtrisée permet aux volatils de s’évacuer avant que la résine ne gélifie. Une pression suffisante assure un remplissage complet.
Méthodes de détection
La coupe métallographique (cross‑section) révèle les vides sur des échantillons. La microscopie acoustique (C‑SAM) détecte les vides sans destruction. Les rayons X montrent les vides importants et le délaminage. Les tests électriques peuvent révéler des défaillances liées aux vides.
Impact des vides sur les performances HF
Les vides impactent les circuits HF en modifiant localement la constante diélectrique (air vs résine), en créant un risque d’arc à haute tension, en provoquant des problèmes de fiabilité sous contrainte thermique et en augmentant le risque de délaminage local.
Optimisation du procédé de lamination
Optimiser le procédé de lamination pour les matériaux HF garantit des résultats cohérents.
Développement du profil de température
Le profil doit fournir suffisamment de chaleur pour l’écoulement de résine sans stress thermique excessif, un temps adéquat au plateau pour une polymérisation complète et un refroidissement contrôlé pour limiter les contraintes.
Les matériaux nécessitent des profils différents. Un FR‑4 high‑Tg requiert des températures plus élevées que le standard. Le PTFE exige des températures bien plus hautes. Développez et validez des profils pour chaque système matière.
Optimisation de la pression
La pression assure un bon collage et l’élimination des vides. Trop faible, elle cause un remplissage incomplet et des vides. Trop élevée, elle provoque un écrasement de résine et de la variation d’épaisseur. La pression optimale dépend du matériau et du stackup.
Assistance par vide
La lamination sous vide retire l’air avant et pendant la lamination. Essentielle pour les multicouches et les stackups épais. Requise pour la plupart des matériaux HF afin d’obtenir une structure sans vides. Le niveau de vide et le timing influencent le résultat.
Documentation du procédé
Documentez les paramètres optimisés pour assurer la reproductibilité. Des recettes spécifiques par matériau garantissent une production cohérente. Le change control empêche la dérive de paramètres. Cette discipline soutient le contrôle du rendement en PCB HF.
Vérification de l’épaisseur
Vérifiez que la lamination atteint l’épaisseur cible.
Méthodes de mesure
La coupe métallographique fournit une mesure directe des dimensions internes. C’est destructif, mais cela visualise l’ensemble du stackup. La mesure au micromètre de l’épaisseur totale est non destructive, mais ne donne que l’épaisseur globale.
Le test d’impédance apporte une vérification indirecte : si l’impédance est correcte, l’épaisseur est probablement correcte. Des coupons permettent cette vérification sans détruire les cartes produit.
Conception des coupons
Incluez des coupons de vérification d’épaisseur dans le panel. Placez‑les pour représenter différents emplacements du panneau. Plusieurs coupons révèlent l’uniformité. La zone coupon doit avoir une densité de cuivre représentative.
Suivi statistique
Suivez les mesures d’épaisseur sur la production. Le SPC détecte la dérive. L’analyse Cpk quantifie la capabilité. Les données alimentent l’amélioration continue.
Conformité aux spécifications
Vérifiez les mesures par rapport à la spécification. Une tolérance standard est souvent ±10 % pour les couches prepreg. Des tolérances plus serrées (±5 %) peuvent être requises pour des applications HF critiques. Négociez des spécifications réalistes selon la capabilité réelle. Ces données soutiennent une bonne gestion de la tolérance de registration en PCB HF.
Considérations de stackup hybride
Combiner différents matériaux dans un même stackup — courant pour optimiser les coûts — demande une planification de lamination rigoureuse.
Compatibilité des matériaux
Tous les matériaux ne se collent pas directement. Vérifiez la compatibilité avant conception. Utilisez des couches de collage adaptées (prepregs spécifiques) lorsque nécessaire. Certaines combinaisons exigent une lamination séquentielle.
Gestion du CTE
Les matériaux ont des coefficients de dilatation thermique (CTE) différents. Un mismatch de CTE crée des contraintes au refroidissement après lamination. Des contraintes excessives provoquent warpage ou problèmes de fiabilité. Sélectionnez des matériaux aux CTE compatibles lorsque possible.
Lamination séquentielle
Pour des matériaux incompatibles, laminez d’abord des groupes compatibles, puis collez les groupes entre eux. Cela ajoute des étapes et du coût. Concevez pour minimiser la lamination séquentielle quand c’est possible.
Optimisation des coûts
Un stackup hybride réduit le coût en utilisant des matériaux chers uniquement là où c’est nécessaire : matériaux HF sur les couches signaux, FR‑4 pour l’alimentation et la masse. Une conception correcte permet typiquement 40–60 % d’économie sur le coût matière.
HILPCB maintient une précision de lamination pour les applications exigeantes en stratifiés Rogers et les besoins d’optimisation de rugosité du cuivre en PCB HF.
Services de lamination HILPCB
HILPCB fournit une lamination de précision pour les applications haute fréquence :
Contrôle procédé : profils température/pression/vide optimisés pour chaque système matière.
Expertise matériaux : procédés de collage spécialisés pour PTFE, matériaux chargés céramique et stackups hybrides.
Précision d’épaisseur : tolérance diélectrique ±5 % disponible pour les couches d’impédance critiques.
Vérification : analyse par coupe et test d’impédance pour valider la qualité de lamination.
Des prototypes RF à la production en volume, HILPCB fournit une excellence de lamination pour les PCB haute fréquence.
Contactez HILPCB pour une consultation lamination et une cotation de fabrication.
Questions fréquentes
Pourquoi la précision de lamination est-elle importante sur un PCB haute fréquence ?
La lamination fixe l’épaisseur diélectrique et la qualité de liaison, deux paramètres qui influencent directement l’impédance et le comportement haute fréquence.
Quels défauts de lamination sont les plus pénalisants sur les cartes HF ?
Les vides, le déséquilibre d’écoulement de résine, les variations d’épaisseur et les défauts d’adhésion peuvent créer des écarts électriques et des risques de fiabilité à long terme.
Quel est l’effet de la lamination sur le contrôle d’impédance ?
Toute variation d’espacement entre couches ou d’uniformité diélectrique modifie la géométrie des lignes de transmission, donc la précision de lamination fait partie du contrôle d’impédance.
Comment les fabricants maintiennent-ils une lamination cohérente ?
Ils s’appuient sur un layup contrôlé, des cycles de presse calibrés, une gestion rigoureuse des matériaux et des mesures après lamination pour garder le stackup dans la cible.
