Sur un PCB haute fréquence, la longueur physique d'une piste conditionne directement l'instant d'arrivée du signal. À mesure que les débits augmentent, la marge temporelle disponible se réduit fortement : ce ne sont plus seulement les microsecondes qui comptent, mais bien les picosecondes. Dès que plusieurs signaux doivent parvenir au récepteur simultanément, conserver une relation temporelle précise ou respecter des contraintes de setup et de hold, le contrôle des longueurs devient une discipline essentielle du routage.
Une conception robuste ne consiste donc pas uniquement à rendre deux pistes visuellement identiques. Il faut relier longueur physique, délai électrique, empilage, constante diélectrique et architecture de l'interface. Ce guide présente une méthode pratique pour définir les contraintes de délai, appairer les pistes et mettre en œuvre un ajustement de longueur précis sur les PCB HF.
HILPCB fabrique des PCB haute fréquence avec la régularité diélectrique nécessaire à la maîtrise du délai de propagation. Une tolérance d'épaisseur de ±5% peut être appliquée afin de prendre en charge des exigences de skew différentiel allant jusqu'à ±5 ps.
Pourquoi la longueur des pistes est critique en haute fréquence
Dans un circuit haute fréquence, un signal ne traverse pas instantanément son interconnexion. Sa vitesse de propagation dépend notamment du matériau diélectrique et de la structure de la piste. Deux chemins de longueurs différentes introduisent donc deux temps de parcours différents.
Chez HILPCB, l'équipe d'ingénierie vérifie les contraintes de longueur et calcule les délais de propagation à partir des paramètres réels de l'empilage du PCB.
Vitesse de propagation
Sur une piste de PCB, la propagation s'effectue approximativement à la moitié de la vitesse de la lumière, avec une valeur qui varie selon la constante diélectrique. Pour une microbande sur FR-4, on obtient environ 6 pouces/ns (140-150 ps/pouce). Pour une stripline sur FR-4, la valeur est plutôt de 5.5 pouces/ns (170-180 ps/pouce). Un matériau présentant un Dk plus faible permet une propagation plus rapide.
Conversion entre longueur et délai
Toute longueur supplémentaire introduit un délai supplémentaire. En prenant comme référence une microbande FR-4 à 145 ps/pouce :
- 1 pouce = 145 ps
- 100 mils = 14.5 ps
- 10 mils = 1.45 ps
À faible vitesse, quelques mils d'écart peuvent être négligeables. Sur une liaison rapide, ces mêmes écarts deviennent mesurables et peuvent réduire directement la marge temporelle du système.
Situations nécessitant un contrôle de longueur
Les applications particulièrement sensibles comprennent :
- Paires différentielles (contraintes de skew)
- Bus parallèles (synchronisation données-strobe)
- Interfaces multilignes (alignement entre lignes)
- Distribution d'horloge (temps d'arrivée appairés)
- Interfaces synchrones à la source (contraintes de setup/hold)
Conséquences d'un mauvais appairage
Un écart de longueur excessif peut provoquer des défauts de synchronisation, diminuer la marge au bruit, générer des erreurs de données ou conduire à l'échec des essais de conformité. L'impact dépend directement du débit : une erreur temporelle de 50 ps pratiquement invisible à 1 Gbps peut entraîner des erreurs binaires à 25 Gbps.
Exigences d'appairage des longueurs pour les paires différentielles
Dans une paire différentielle, les deux conducteurs doivent présenter des longueurs étroitement appairées. Une différence de temps de propagation, ou skew, déséquilibre la paire et convertit une partie du signal différentiel en composante de mode commun.
HILPCB réalise la vérification des paires différentielles et fournit des rapports d'appairage des longueurs permettant de documenter la conformité aux spécifications du projet.
Effets du skew
Si les deux pistes d'une paire ne possèdent pas la même longueur électrique, leurs transitions n'atteignent pas le récepteur au même instant. Ce décalage temporel apparaît sous forme de bruit en mode commun, réduit l'efficacité du rejet du mode commun et peut, dans les cas les plus critiques, provoquer des erreurs de détection.
Débit et tolérance de skew
Plus le débit augmente, plus la tolérance d'appairage doit être stricte :
| Débit de données | Intervalle unitaire | Skew maximal typique |
|---|---|---|
| 1 Gbps | 1000 ps | 50-100 ps (35-70 mils) |
| 5 Gbps | 200 ps | 15-20 ps (10-15 mils) |
| 10 Gbps | 100 ps | 5-10 ps (3-7 mils) |
| 25 Gbps | 40 ps | 2-4 ps (1-3 mils) |
Contraintes propres aux interfaces
Les spécifications des interfaces imposent leurs propres limites de skew :
- USB 3.0 : ±15 ps maximum
- PCIe Gen 4 : ±5 ps maximum
- HDMI 2.1 : ±10 ps maximum
- Ethernet 100G : ±5 ps maximum
Conversion longueur-délai (microbande FR-4)
Appairage des longueurs sur les bus et interfaces multilignes
Les interfaces parallèles et les liaisons comportant plusieurs lignes doivent conserver un alignement temporel suffisant entre les différents signaux. La stratégie d'appairage dépend cependant de l'architecture : une paire différentielle, un groupe de données associé à un strobe et plusieurs lignes SerDes ne présentent pas les mêmes contraintes.
Lors de la revue DFM, HILPCB contrôle l'appairage des longueurs des interfaces multilignes en fonction des spécifications définies pour le circuit.
Interfaces synchrones à la source
Dans une architecture synchrone à la source, les données sont transmises avec leur propre horloge ou strobe. Le récepteur doit échantillonner les données à l'intérieur des fenêtres de setup et de hold définies autour des fronts du strobe. Les priorités d'appairage sont donc les suivantes :
- Appairage données-strobe : strict (détermine la fenêtre d'échantillonnage)
- Appairage ligne à ligne : modéré (réalignement effectué par le récepteur)
- Regroupement par octet : tous les signaux d'un groupe d'octets sont appairés avec un strobe commun
Exemple : mémoire DDR4/DDR5
Les interfaces DDR regroupent 8 bits de données autour d'un strobe DQS. Les exigences typiques sont :
- Appairage DQ-DQS dans un groupe d'octets : ±5 ps typique
- Adresse/commande-horloge : ±25 ps typique
- Horloge-horloge : ±5 ps pour l'horloge différentielle
SerDes multi-gigabit
Les liaisons série rapides telles que PCIe, USB et Ethernet utilisent une récupération d'horloge : le récepteur reconstruit la référence temporelle à partir des transitions des données. Cette architecture assouplit l'appairage entre différentes lignes, mais certaines contraintes restent essentielles :
- Appairage à l'intérieur d'une paire : strict (limites de skew différentiel)
- Appairage ligne à ligne : modéré (compensation par le récepteur)
- Distribution de l'horloge de référence : appairée vers tous les émetteurs
Hiérarchie d'appairage
Les tolérances les plus serrées doivent être réservées aux relations temporelles les plus critiques :
- À l'intérieur d'une paire différentielle : tolérance la plus stricte
- À l'intérieur d'un groupe d'octets : tolérance stricte
- Entre groupes d'octets : tolérance modérée
- Entre différents canaux ou interfaces : tolérance plus large
Techniques de routage en méandre

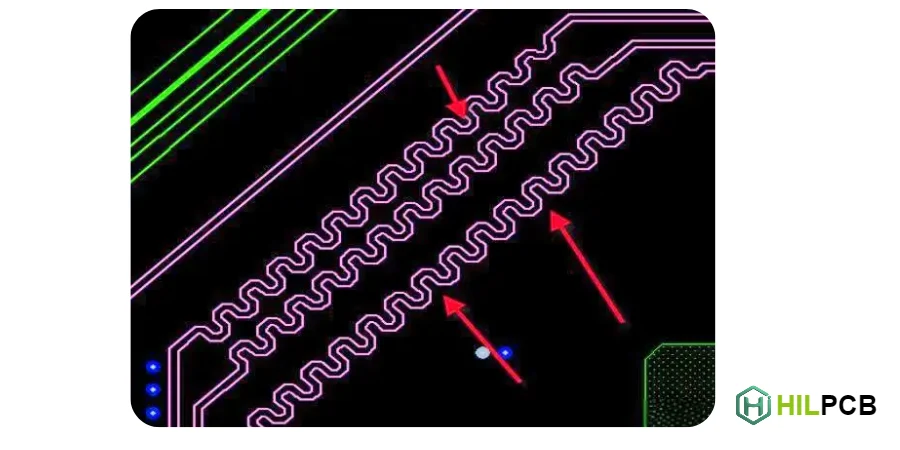

Le routage en méandre, parfois appelé routage en accordéon, consiste à ajouter une longueur contrôlée aux pistes les plus courtes. Cette technique permet d'obtenir l'appairage requis sans modifier fondamentalement le chemin global de l'interconnexion.
Les procédés de fabrication HILPCB reproduisent précisément ces géométries. La revue DFM permet également de vérifier que les règles appliquées aux méandres sont compatibles avec la fréquence de fonctionnement du circuit.
Structure d'un méandre
Un méandre est formé d'une succession de segments parallèles reliés par des changements de direction. Trois paramètres déterminent principalement sa géométrie :
- Amplitude : hauteur de chaque méandre
- Espacement : distance séparant les segments parallèles
- Nombre de segments : quantité de méandres utilisée
Règles de conception pour un méandre efficace
Un méandre trop compact augmente le couplage électromagnétique entre ses propres segments. La longueur géométrique ajoutée ne se comporte alors plus comme une simple augmentation linéaire du délai, et l'intégrité du signal peut se dégrader. Pour limiter ce phénomène :
- Amplitude ≥ 3× la largeur de piste (minimum)
- Espacement des segments ≥ 3× la largeur de piste
- Privilégier un espacement supérieur lorsque l'espace disponible le permet
- Maintenir l'ensemble du méandre aussi compact que raisonnablement possible
- Positionner la correction près de la source de l'écart de longueur
Positionnement du méandre
Il est préférable de corriger la différence de longueur peu après son apparition plutôt que d'accumuler toute la compensation à l'extrémité de la piste. Si l'écart provient d'un changement de direction, le méandre peut être ajouté après le virage. Lorsqu'il résulte de la position des composants, la correction doit être placée près de la source du chemin le plus court.
Limites en fréquence
Aux fréquences très élevées (>10 GHz), les segments voisins d'un méandre peuvent se coupler entre eux et créer des résonances. Pour les signaux multi-Gbps, il peut donc être nécessaire d'augmenter l'espacement entre segments ou d'utiliser d'autres méthodes d'appairage, notamment l'optimisation du placement des composants.
Calcul du délai de propagation
Un contrôle précis des longueurs suppose de connaître le délai électrique associé à la géométrie réelle de l'interconnexion. Cette valeur dépend à la fois des propriétés du matériau et de la structure utilisée sur la couche concernée.
Pour les conceptions à contraintes temporelles sévères, HILPCB calcule les délais de propagation à partir des paramètres réels de l'empilage.
Délai d'une microbande
Pour une piste située sur une couche externe avec un plan de référence sous-jacent :
Délai ≈ 85 × √(0.475 × Dk + 0.67) ps/pouce
Pour le FR-4 (Dk ≈ 4.3) : délai ≈ 140-150 ps/pouce
Délai d'une stripline
Pour une piste située entre deux plans de référence :
Délai ≈ 85 × √Dk ps/pouce
Pour le FR-4 (Dk ≈ 4.3) : délai ≈ 170-180 ps/pouce
Influence du matériau
Une constante diélectrique plus faible augmente la vitesse de propagation :
| Matériau | Dk | Délai en microbande |
|---|---|---|
| FR-4 | 4.3 | ~145 ps/pouce |
| Megtron 6 | 3.6 | ~130 ps/pouce |
| RO4350B | 3.48 | ~128 ps/pouce |
| RT/duroid | 2.2 | ~105 ps/pouce |
Points à considérer pour l'appairage des délais
Lorsque l'objectif est d'appairer le délai électrique plutôt que la seule longueur physique, les différences de vitesse de propagation entre couches et matériaux doivent être intégrées au calcul. Une piste en microbande et une piste en stripline ne nécessitent donc pas nécessairement la même longueur physique pour obtenir un temps de propagation identique.
Influence de la fabrication sur le contrôle des longueurs
Les tolérances de fabrication modifient les caractéristiques réelles des pistes et des diélectriques. Elles doivent être prises en compte dès la conception afin de conserver une marge suffisante entre les valeurs nominales du routage et les exigences temporelles de l'interface.
HILPCB applique un contrôle rigoureux des procédés afin de maintenir des caractéristiques de longueur et de délai cohérentes d'une carte à l'autre et d'un lot à l'autre.
Variation d'épaisseur du diélectrique
L'épaisseur diélectrique influence la vitesse de propagation. Une tolérance standard de ±10% entraîne une variation proportionnelle du délai. Pour les applications critiques, HILPCB propose un contrôle de l'épaisseur diélectrique à ±5%.
Variation du Dk
La constante diélectrique n'est pas une valeur parfaitement fixe. Elle peut varier selon le lot de matériau, la position sur le panneau, la fréquence et la température. Pour les interfaces où quelques picosecondes sont déterminantes, les exigences de tolérance du Dk doivent être précisées dans les données de fabrication.
Effet de la trame de verre
Dans un stratifié utilisant une fibre de verre tissée, une piste située au-dessus d'un faisceau de fibres ne rencontre pas exactement le même Dk effectif qu'une piste passant principalement au-dessus d'un canal de résine. Deux pistes adjacentes peuvent ainsi présenter des délais légèrement différents selon leur orientation par rapport au tissage. Plusieurs méthodes permettent de limiter cet effet :
- Faire pivoter l'angle des pistes par rapport à la trame
- Utiliser des matériaux à fibre de verre étalée
- Spécifier des matériaux à faible effet de trame pour les signaux temporellement critiques
Effets du recalage des couches
Un défaut de recalage entre couches peut perturber l'équilibre d'une paire différentielle lorsque les conducteurs ne restent pas positionnés de manière symétrique. Le recalage HILPCB de ±15-25 μm contribue à réduire cet effet.
Autres sujets sur le routage PCB haute fréquence
- Conception du routage des PCB haute fréquence: méthodologie complète pour le routage HF
- Disposition des pistes sur PCB haute fréquence: stratégies d'optimisation de la géométrie
- Espacement de routage sur PCB HF: règles d'écartement pour maîtriser la diaphonie
- Routage des angles sur PCB haute fréquence: optimisation des virages et changements de direction
- Discontinuités de routage sur PCB HF: maîtrise des transitions d'impédance
Services HILPCB pour le contrôle des longueurs
HILPCB apporte la régularité de fabrication nécessaire aux PCB haute fréquence soumis à des contraintes temporelles strictes :
Contrôle du diélectrique : tolérance d'épaisseur de ±5% disponible pour maintenir un délai de propagation cohérent entre les différents lots de production.
Maîtrise des matériaux : matériaux caractérisés en Dk avec vitesse de propagation documentée afin de fiabiliser les calculs de délai.
Vérification : validation de l'appairage des longueurs et mesure du skew différentiel par essais TDR.
Régularité du procédé : le contrôle statistique du processus contribue à maintenir la variation du délai d'une carte à l'autre dans les tolérances spécifiées.
Des prototypes jusqu'à la production en grande série, HILPCB maintient le niveau de précision nécessaire aux applications haute fréquence dont le fonctionnement dépend d'une synchronisation rigoureuse.
Contactez HILPCB pour faire vérifier vos contraintes de longueur et obtenir un devis de fabrication.
