En électronique et dans la conception de circuits imprimés (PCB), la conversion précise des watts (W) en ampères (A) est essentielle. Que vous travailliez sur un prototype ou une production à grande échelle, comprendre la quantité de courant que votre circuit consomme a un impact sur la largeur des pistes, les valeurs nominales des composants, les performances thermiques et l'ensemble du processus de fabrication. Un calculateur fiable de watts en ampères ou une méthode de conversion est indispensable pour les ingénieurs et les fabricants.
À un niveau fondamental, la formule et ses implications guident les décisions critiques dans la conception et la fabrication des cartes. Par exemple, lors de la fabrication et de l'assemblage complet de PCB par un fournisseur comme HILPCB, ces calculs font partie de la garantie que votre carte répond aux normes de performance et de fiabilité. De plus, l'utilisation d'outils de simulation de circuits - tels que le simulateur de circuits en ligne de HILPCB - peut aider à valider la consommation d'énergie et le tirage de courant avant de passer à la fabrication. Les sections suivantes approfondissent la formule, son application dans les contextes des PCB et de l'électronique, et fournissent les meilleures pratiques pour prendre en charge des données prêtes pour la production.
Comprendre les Watts, les Ampères et Leur Rôle dans la Conception de PCB
Ce que Représentent les Watts et les Ampères
- Watts (W) : Une mesure de la puissance - le taux auquel l'énergie électrique est consommée ou produite.
- Ampères (A) : Une mesure du courant - le flux de charge électrique dans un circuit. Dans la conception de PCB et la fabrication électronique, la traduction des exigences de puissance en valeurs de courant vous permet de dimensionner les pistes, de sélectionner les composants et de planifier correctement l'alimentation.
Pourquoi la conversion est importante dans les PCB et l'assemblage
Le calcul précis du courant influence :
- La largeur des pistes, le poids du cuivre et les considérations thermiques.
- La sélection et la distribution de l'alimentation sur la carte.
- La conception pour la fabricabilité (DFM) et la conception pour la testabilité (DFT) dans un environnement de production. Lorsque vous prévoyez de faire fabriquer et assembler votre carte - transformant votre conception en réalité chez un fabricant comme HILPCB - vous bénéficierez d'avoir ces calculs bien établis dès le début.
Formule de conversion des Watts en Ampères
La relation de base est la suivante : Courant (A) = Puissance (W) ÷ Tension (V)
Exemple pour une charge DC ou résistive
Si une carte consomme 120 W à 12 V, alors : Courant (A) = 120 W ÷ 12 V = 10 A
Considérations pour les charges AC et complexes

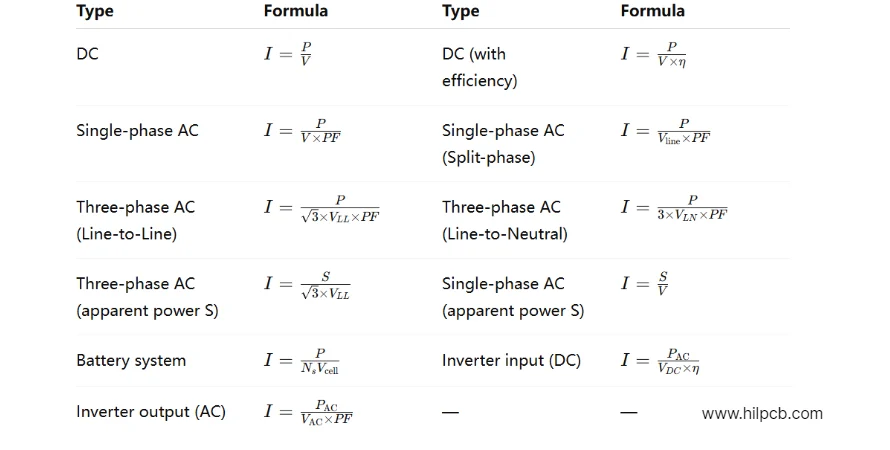

Pour les circuits AC, en particulier avec des composants réactifs, vous devrez peut-être considérer le facteur de puissance (PF) : Courant (A) = Puissance (W) ÷ (Tension (V) × Facteur de Puissance (PF))
Pour les systèmes triphasés : Courant (A) = Puissance (W) ÷ (√3 × Tension de Ligne (V_LL) × Facteur de Puissance (PF))
Ces formules avancées sont moins courantes dans le travail typique des PCB mais sont importantes dans l'électronique de puissance ou les systèmes à grande échelle.
Tableau pratique et calculateur de conversion
| Puissance (W) | Tension (V) | Courant (A) | Remarques |
|---|---|---|---|
| 50 | 12 | 4.17 | Exemple de carte basse consommation |
| 100 | 24 | 4.17 | Cas de tension plus élevée |
| 200 | 24 | 8.33 | Exemple d'alimentation électrique |
| 500 | 120 | 4.17 | Tension plus élevée, courant plus faible |
| 1000 | 12 | 83.33 | Exemple de forte consommation de courant |
Vous pouvez transformer ces calculs en un simple « calculateur de watts en ampères » dans des feuilles de calcul ou utiliser des outils en ligne pour simplifier le processus.
Comment cela affecte la fabrication et la conception de PCB
Sélection de la largeur de trace et du poids de cuivre
Le courant calculé détermine la largeur d'une trace de cuivre nécessaire pour transporter la charge en toute sécurité sans surchauffe ni chute de tension excessive. Les normes largement utilisées (telles que l'IPC-2221) guident la largeur des traces en fonction de la capacité de transport de courant et des conditions ambiantes.
Caractéristiques des composants et des connecteurs
Si votre calcul de courant indique 10 A tirés d'un régulateur ou d'un connecteur, vous devez sélectionner des composants qui gèrent en toute sécurité ce courant plus une marge de sécurité - pour la fiabilité et la fabricabilité.
Distribution de l'alimentation sur la carte
Dans la conception de PCB, les plans d'alimentation, les vias, les dégagements thermiques et le découplage doivent tenir compte des chemins de courant désignés. Pour une série de production chez un partenaire de fabrication comme HILPCB, définir ces éléments tôt réduit les itérations et favorise un assemblage efficace.
Validation par Simulation & Prototypage
Avant d'envoyer à la fabrication ou à l'assemblage, il est judicieux de simuler votre distribution d'énergie et vos flux de courant à l'aide d'un simulateur de circuits. L'utilisation de l'outil de simulation de circuits de HILPCB peut aider à garantir que votre conception est électriquement saine, de sorte que lorsque vous passez à la production complète de la carte, la spécification est robuste et bien définie.
Erreurs courantes et comment les éviter
- Ignorer la tension: Le calcul des ampères sans connaître la tension exacte produira des résultats incorrects.
- Supposer PF = 1 dans les circuits AC: Conduit à une sous-estimation du courant et à un éventuel échauffement excessif de la piste.
- Sélectionner des pistes trop étroites: Provoque une résistance excessive, un échauffement et une défaillance potentielle lors de l'assemblage ou sur le terrain.
- Ne pas inclure de marge de sécurité: Les composants et les pistes doivent être dimensionnés au-dessus du courant calculé.
- Ne pas valider par simulation ou test: Sauter la simulation peut entraîner des points chauds négligés ou des courants inattendus, en particulier dans les PCB haute vitesse ou haute puissance.
Pourquoi une conversion précise est essentielle pour la fabrication et l'assemblage
Convertir précisément les watts en ampères est plus qu'un simple exercice théorique - c'est essentiel pour la fabricabilité, la fiabilité et le coût global de votre projet. Sans une vérification électrique appropriée, se concentrer uniquement sur les caractéristiques de conception superficielles peut entraîner de graves problèmes tels que des défaillances de carte, des révisions de conception et des augmentations inattendues des coûts de production. S'assurer que les paramètres électriques sont pris en compte avec précision tout au long du processus de conception aide à éviter ces pièges.
Un processus bien défini et rigoureux, de la simulation au prototypage, améliore non seulement la qualité de la conception, mais rationalise également la transition vers la production. Cela inclut à la fois la fabrication de la carte nue et l'assemblage complet. Chez HILPCB, nous adoptons une approche globale en intégrant ces étapes cruciales dans notre offre de services. Cela garantit que le produit final n'est pas seulement une conception visuellement précise, mais un PCB entièrement fabricable et fiable, prêt pour une application réelle. Notre accent sur la validation électrique signifie que vous éviterez les retards et les révisions coûteux, offrant une solution plus efficace et plus rentable.
FAQ
Q1: Pourquoi dois-je convertir les watts en ampères dans la conception de PCB ? A1: Parce que le courant (ampères) dicte les largeurs de piste, les valeurs nominales des composants et la conception thermique ; sans cette conversion, la carte pourrait tomber en panne ou sous-performer.
Q2: Quelle tension dois-je utiliser dans la formule ? A2: Utilisez la tension à laquelle votre circuit fonctionnera. Par exemple, si votre système utilise une logique 5 V mais aussi un rail 12 V, séparez les charges en conséquence.
Q3: La formule change-t-elle pour les systèmes AC ou triphasés ? A3: Oui. Les circuits AC peuvent nécessiter un ajustement du facteur de puissance ; le triphasé nécessite le facteur √3 au dénominateur.
Q4: Comment choisir la largeur de piste après avoir calculé le courant ? A4: Utilisez IPC-2221 ou des tableaux de largeur de piste similaires basés sur le courant, l'épaisseur du cuivre, l'élévation de température et la classe de la carte.
Q5: Puis-je me fier uniquement à un calculateur en ligne de watts en ampères ? A5: Ils sont utiles, mais vous devez prendre en compte des facteurs spécifiques à la carte : chutes de tension, température, longueur des pistes et tolérances de fabrication. Combinez le calcul avec la simulation et la révision.
