La selezione del giusto produttore di PCB ad alta frequenza può determinare il successo o il fallimento del tuo progetto RF, microonde o digitale ad alta velocità. A differenza della fabbricazione standard di PCB, la produzione ad alta frequenza richiede attrezzature specializzate, competenze sui materiali e un rigoroso controllo di qualità che solo i produttori selezionati possiedono. Questa guida completa fornisce i criteri essenziali, i metodi di valutazione e le domande chiave da porsi quando si sceglie un partner per la produzione di PCB ad alta frequenza per le applicazioni critiche.

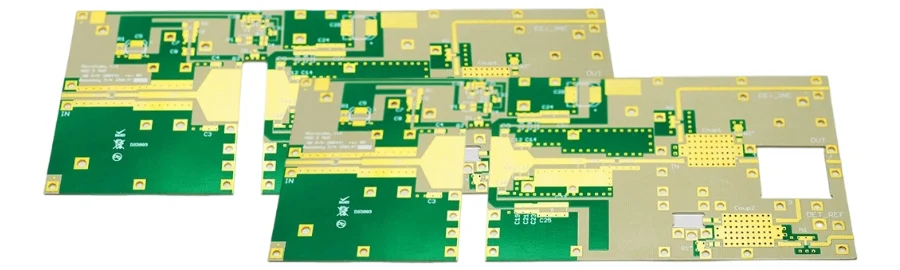

1. Capacità di produzione critiche per PCB ad alta frequenza
La base di qualsiasi valutazione di un produttore di PCB ad alta frequenza inizia con la valutazione delle loro capacità tecniche di base. Non tutti i produttori di PCB sono in grado di gestire i severi requisiti dei circuiti RF e a microonde, rendendo essenziale la verifica della capacità prima di impegnarsi con un fornitore.
Competenza nella lavorazione dei materiali
PCB HF la produzione richiede esperienza con materiali specializzati che si comportano in modo diverso dall'FR4 standard. Un produttore qualificato deve dimostrare:
Capacità di lavorazione del PTFE: i materiali a base di PTFE come Rogers RT/duroid richiedono apparecchiature di laminazione specializzate che operano a 280-320°C, rispetto ai 185°C dell'FR4 standard. Il produttore dovrebbe disporre di presse dedicate con controllo preciso della temperatura (±2°C) e capacità di bassa pressione (50-150 PSI) per prevenire la deformazione del materiale. La preparazione della superficie mediante incisione al sodio o trattamento al plasma è essenziale per ottenere un'adeguata adesione del rame, con una resistenza alla pelatura superiore a 1,4 N/mm.
Esperienza di costruzione ibrida: i moderni progetti PCB multistrato spesso combinano materiali diversi per ottimizzare i costi. Il produttore deve gestire le discrepanze CTE tra i materiali, prevenire la delaminazione alle interfacce dei materiali e mantenere l'accuratezza della registrazione su substrati diversi. Le funzionalità di laminazione sequenziale consentono stack-up ibridi complessi, essenziali per il 5G e le applicazioni radar automobilistiche.
Precisione del controllo dell'impedenza
L'impedenza controllata è fondamentale per le prestazioni ad alta frequenza:
- Raggiungimento della tolleranza: ±5% standard, ±3% per applicazioni critiche
- Capacità di test: test TDR al 100% con documentazione
- Software di modellazione: Previsione dell'impedenza di pre-produzione
- Controllo di processo: Monitoraggio statistico con Cpk >1.33
Il produttore deve fornire coupon per i test di impedenza sui pannelli di produzione e mantenere registri di test completi per la tracciabilità.
2. Sistemi di Qualità e Certificazioni
Le certificazioni di qualità forniscono una prova oggettiva dell'impegno di un produttore per l'eccellenza e il controllo dei processi. Per la produzione di PCB ad alta frequenza, certificazioni specifiche indicano i livelli di capacità e l'attenzione al mercato.
Certificazioni essenziali
ISO 9001:2015: Il sistema di gestione della qualità di base che dimostra:
- Processi e procedure documentati
- Metodologia di miglioramento continuo
- Attenzione alla soddisfazione del cliente
- Sistemi di azione correttiva
Conformità agli standard IPC:
- IPC-6012 Classe 3 per applicazioni ad alta affidabilità
- IPC-A-600 per i criteri di accettabilità
- IPC-6018 specifico per schede ad alta frequenza
- IPC-TM-650 per la conformità ai metodi di prova
Qualifiche specifiche del settore
Diverse applicazioni richiedono certificazioni specializzate:
Aerospazio e Difesa:
- AS9100D certificazione per la qualità aerospaziale
- Registrazione ITAR per le tecnologie controllate
- MIL-PRF-31032 per applicazioni militari
- NADCAP per processi speciali
Elettronica automobilistica:
- IATF 16949 per i sistemi di qualità automotive
- Audit dei processi VDA 6.3
- Supporto per la qualificazione dei componenti AEC-Q200
Dispositivi medici:
- ISO 13485 per la produzione di dispositivi medici
- Registrazione FDA per alcune applicazioni
- Funzionalità di camera bianca per impiantabili
3. Criteri tecnici di valutazione
Oltre alle certificazioni, le capacità tecniche determinano se un produttore è in grado di produrre con successo i tuoi progetti PCB ad alta frequenza. Una valutazione tecnica approfondita dovrebbe esaminare i parametri di produzione specifici e le capacità del processo.
Capacità del processo di produzione
Tolleranze dimensionali:
- Larghezza/spaziatura minima della traccia: 75 μm (3 mil) o superiore
- Precisione di registrazione: ±50μm per progetti critici
- Precisione della posizione del foro: ±75μm
- Capacità del diametro del via: 0,15 mm minimo
Conteggio e complessità dei livelli:
- Strati massimi: 20+ per [PCB ad alta velocità] complessi (/products/high-speed-pcb)
- Capacità di via cieca/interrata
- Laminazione sequenziale per HDI
- Foratura in tirata per la rimozione del tronchetto
Lavorazioni Speciali:
- Placcatura dei bordi per la schermatura
- Instradamento delle cavità per componenti incorporati
- Rame pesante (4-6 once) per applicazioni di potenza
- Finiture superficiali selettive
Apparecchiature di collaudo e ispezione
Test completi garantiscono la qualità del prodotto:
Test elettrici:
- Sonda mobile per la verifica del prototipo
- Test basati su dispositivi per la produzione
- Sistemi TDR con tempo di salita di <35ps
- Analizzatori di rete fino a 40 GHz minimo
Sistemi di ispezione:
- AOI per l'ispezione del modello
- Raggi X per l'ispezione di via e BGA
- Capacità di analisi della sezione trasversale
- Sistemi di misura 3D
Test ambientali:
- Camere a ciclo termico
- HAST per test accelerati
- Nebbia salina per la resistenza alla corrosione
- Test di vibrazione e urti
4. Approvvigionamento dei materiali e gestione dell'inventario
L'accesso a materiali ad alta frequenza influisce in modo significativo sui tempi di consegna e sui prezzi. Valuta la strategia di approvvigionamento dei materiali del produttore e le pratiche di gestione dell'inventario.
Disponibilità del materiale
Un produttore ben fornito mantiene:
Materiali standard ad alta frequenza:
- Serie Rogers RO4000 in spessori comuni
- Rogers RT/duroid per prestazioni estreme
- Le alternative a Taconic, Arlon e Isola
- Vari pesi di rame e trattamenti superficiali
Gestione della catena di approvvigionamento:
- Rapporti diretti con i fornitori di materiali
- Buffer stock per materiali comuni
- Tracciabilità e certificazione dei lotti
- Opzioni di approvvigionamento alternative
Supporto materiale personalizzato:
- Capacità di procurarsi materiali specializzati
- Flessibilità della quantità minima d'ordine
- Condizioni di stoccaggio del materiale (temperatura/umidità controllate)
- Sistemi di gestione della shelf life
Strategie di ottimizzazione dei costi
Il produttore dovrebbe offrire:
- Ottimizzazione dell'utilizzo dei materiali
- Flessibilità delle dimensioni del pannello per un miglioramento della resa
- Raccomandazioni per lo stackup ibrido
- Accordi sui prezzi a volume
- Programmi di inventario in conto deposito
5. Capacità produttiva e tempi di consegna
Comprendere la capacità produttiva di un produttore garantisce che possa soddisfare i requisiti di volume e i programmi di consegna. Valuta sia la capacità attuale che la scalabilità per le esigenze future.
Valutazione della capacità
Capacità del volume di produzione:
- Prototipo: 1-10 pezzi con tempi di consegna rapidi
- Piccolo lotto: 10-100 pezzi per la produzione pilota
- Volume medio: 100-1.000 pezzi al mese
- Alto volume: 1.000+ pezzi con qualità costante
Prestazioni in tempi di consegna:
- Prototipo standard: 5-7 giorni lavorativi
- Servizio di rotazione rapida: disponibile 24-72 ore
- Ordini di produzione: 2-3 settimane tipiche
- Accelera le opzioni per le esigenze urgenti
Considerazioni sulla scalabilità
Valuta la capacità del produttore di crescere con le tue esigenze:
- Capacità delle apparecchiature e tassi di utilizzo
- Scalabilità della forza lavoro e programmi di formazione
- Investimenti in nuove tecnologie
- Più sedi di strutture per la mitigazione del rischio
- Piani di disaster recovery e business continuity
6. Perché scegliere HILPCB come produttore di PCB ad alta frequenza
HILPCB esemplifica le caratteristiche di un partner ideale per la produzione di PCB ad alta frequenza:
- Esperienza comprovata: 15+ anni di produzione di PCB RF e microonde
- Attrezzature avanzate: Linee di produzione all'avanguardia con controllo preciso
- Inventario dei materiali: stock completo di tutti i principali materiali HF
- Sistemi di qualità: ISO 9001, IPC Classe 3, AS9100D certificato
- Supporto tecnico: ingegneri RF per la consulenza di progettazione
- Portata globale: servire clienti in 50+ paesi
- Risposta rapida: preventivo 24 ore su 24, project manager dedicati
Le nostre capacità produttive spaziano dal prototipo alla produzione in serie, supportando applicazioni da c.c. a 100 GHz con qualità e affidabilità costanti.
7. Domande frequenti (FAQ)
Q1: Quali domande dovrei porre ai potenziali produttori di PCB HF? R: Le domande chiave includono: Quali materiali HF avete in magazzino? Quale tolleranza di impedenza si può garantire? Disponi di capacità di test TDR? Potete fornire sezioni trasversali e rapporti di prova? Qual è la tua esperienza con la mia area di applicazione? Siete in grado di gestire le mie esigenze di volume?
Q2: Come posso verificare le capacità dichiarate da un produttore? R: Richiedi tour dello stabilimento (virtuali o di persona), chiedi schede campione e rapporti di prova, esamina le referenze dei clienti in applicazioni simili, verifica le certificazioni tramite gli enti emittenti e inizia con un ordine di prototipo prima di impegnarti nella produzione in serie.
Q3: Dovrei scegliere un produttore locale o estero di PCB HF? R: Considera la facilità di comunicazione e i fusi orari, la protezione della proprietà intellettuale, i costi di spedizione e i tempi di consegna, gli standard di qualità e le certificazioni, il costo totale inclusi i dazi e la logistica e la disponibilità del supporto tecnico. Molte aziende di successo utilizzano un approccio ibrido.
Q4: A quali bandiere rosse devo prestare attenzione quando valuto i produttori? R: I segnali di allarme includono: riluttanza a condividere capacità o certificazioni, nessuna esperienza con i materiali specifici, prezzi insolitamente bassi rispetto alla concorrenza, scarsa comunicazione o risposte lente, apparecchiature di test limitate e nessuna documentazione del sistema di qualità.
Q5: Quanto è importante l'esperienza specifica del settore? R: Molto importante. I produttori esperti nel tuo settore comprendono i requisiti specifici, le esigenze di conformità e le sfide comuni. Possono fornire un prezioso feedback DFM e spesso hanno processi consolidati per applicazioni simili.
Q6: Qual è la differenza di prezzo tipica tra i produttori? R: I prezzi possono variare del 30-50% tra i produttori per le stesse specifiche. Tuttavia, il prezzo più basso spesso significa compromessi in termini di qualità, servizio o consegna. Concentrati sul valore totale, tra cui qualità, supporto e affidabilità, piuttosto che sul solo prezzo unitario.
Pronto a collaborare con un produttore collaudato di PCB ad alta frequenza?
HILPCB combina l'eccellenza tecnica con un servizio reattivo per fornire PCB ad alta frequenza che soddisfano esattamente le vostre specifiche. Contattateci oggi stesso per una valutazione completa delle vostre esigenze.
