La selezione dei materiali determina il successo o il fallimento delle prestazioni dei PCB RF. Mentre il FR4 standard è adatto per circuiti digitali, le applicazioni RF richiedono substrati con proprietà dielettriche controllate con precisione e perdite di segnale minime. La scelta sbagliata del materiale può trasformare un eccellente design circuitale in un costoso fallimento.

Presso Highleap PCB Factory, abbiamo imparato che una selezione di successo dei materiali RF richiede un equilibrio tra prestazioni elettriche, gestione termica, affidabilità meccanica e considerazioni sui costi. Nessun singolo materiale eccelle in tutte le aree, rendendo il processo di selezione sia critico che impegnativo.

Comprendere le Proprietà dei Materiali RF

I materiali RF differiscono fondamentalmente dai substrati PCB standard nel loro comportamento elettromagnetico. Due parametri chiave dominano le prestazioni dei materiali RF: costante dielettrica (Dk) e fattore di dissipazione (Df).

Costante dielettrica (Dk) determina la velocità di propagazione del segnale e l'impedenza caratteristica. Valori di Dk più bassi consentono una propagazione del segnale più veloce e tracce più ampie per un dato obiettivo di impedenza. La maggior parte delle applicazioni RF utilizza materiali con valori Dk tra 2,2 e 4,5, rispetto al Dk di FR4 che è circa 4,4.

Fattore di dissipazione (Df) quantifica quanta energia RF il materiale assorbe e converte in calore. Valori di Df più bassi preservano l'integrità del segnale su distanze più lunghe e attraverso più elementi del circuito. I materiali RF premium raggiungono valori Df inferiori a 0,002, mentre i materiali standard tipicamente superano 0,010.

Stabilità termica diventa cruciale per applicazioni che subiscono ampie escursioni termiche. Il coefficiente di temperatura di Dk (TCDk) indica quanto la costante dielettrica cambia con la temperatura. Materiali con basso TCDk mantengono prestazioni elettriche consistenti attraverso variazioni di temperatura.

Assorbimento di umidità influisce sia sulle proprietà elettriche che meccaniche. I materiali a base di PTFE tipicamente assorbono meno dello 0,1% di umidità, mentre i materiali standard possono assorbire diversi punti percentuali, alterando significativamente le loro proprietà dielettriche.

Portafoglio Materiali Rogers

Rogers Corporation domina il mercato dei materiali RF con tre principali famiglie di prodotti, ciascuna ottimizzata per diverse esigenze applicative.

Serie RO4000 bilancia prestazioni e producibilità. RO4350B, la variante più popolare, offre un Dk di 3,38 e Df di 0,0037 mantenendo la compatibilità con le apparecchiature standard di lavorazione PCB. Questa compatibilità riduce i costi di produzione e migliora la resa rispetto ai materiali in PTFE puro. Serie RO3000 i materiali sono destinati ad applicazioni a perdite ultra-basse. RO3003 raggiunge un Df di soli 0,0013, rendendolo ideale per oscillatori di precisione, amplificatori a basso rumore e apparecchiature di test dove la purezza del segnale è fondamentale. La stretta tolleranza Dk (±0,04) garantisce un controllo dell'impedanza coerente tra pannelli e lotti di produzione.

Serie RT/duroid 5800 i materiali offrono le massime prestazioni elettriche. RT/duroid 5880 combina un Dk di 2,20 con un Df di 0,0009, fornendo prestazioni eccezionali per applicazioni aerospaziali, militari e di test. Il basso Dk consente larghezze di traccia ampie per una produzione più semplice mantenendo un'impedanza di 50 ohm.

Fornitori alternativi di materiali

Mentre Rogers domina le applicazioni RF premium, altri fornitori offrono alternative convincenti per requisiti specifici o applicazioni sensibili ai costi.

Taconic Advanced Dielectric Division si specializza in materiali a base PTFE con riempitivi ceramici. La loro serie TLY eguaglia le prestazioni di Rogers offrendo diverse proprietà meccaniche e termiche. TLY-5A offre perdite ultra-basse (Df = 0,0009) con eccellente stabilità dimensionale.

Isola Group offre alternative termoindurenti ai materiali PTFE. I-Tera MT40 raggiunge buone prestazioni RF (Dk = 3,45, Df = 0,0031) mantenendo caratteristiche di lavorazione simili a FR4. Questa combinazione consente notevoli risparmi nei costi per applicazioni dove non è richiesta la massima prestazione.

Panasonic Megtron i materiali sono destinati ad applicazioni digitali ad alta velocità ma funzionano bene anche per circuiti RF a bassa frequenza. Megtron 6 offre caratteristiche di perdita migliorate rispetto allo standard FR4 mantenendo la compatibilità con le apparecchiature di lavorazione standard. Ogni fornitore offre vantaggi unici. Rogers offre la gamma di prodotti più ampia e il maggior supporto applicativo. Taconic eccelle in applicazioni specializzate che richiedono proprietà meccaniche specifiche. Isola si concentra su alternative convenienti per applicazioni di volume.

Strategie di ottimizzazione dei costi

I materiali RF sono molto più costosi dei substrati PCB standard, rendendo cruciale l'ottimizzazione dei costi per il successo commerciale. Un approccio efficace è l'uso di stack-up ibridi, dove materiali RF premium sono riservati agli strati che trasportano segnali RF critici, mentre materiali standard sono utilizzati per gli strati di alimentazione, massa e controllo digitale. Questa strategia può ridurre i costi dei materiali del 40-60% senza compromettere le prestazioni RF. Inoltre, l'ottimizzazione dello spessore del materiale utilizzando spessori standard può ulteriormente ridurre costi e tempi di consegna, evitando la necessità di costi di lavorazione personalizzati. Un'altra strategia chiave è migliorare l'efficienza di utilizzo del pannello. Ottimizzando le dimensioni della scheda, è possibile massimizzare il numero di circuiti per pannello, riducendo gli sprechi di materiale e abbassando i costi unitari. Anche la pianificazione dei volumi gioca un ruolo significativo nel risparmio sui costi. Accordi di fornitura a lungo termine con i fornitori di materiali possono garantire prezzi migliori grazie a sconti per quantità, ma ciò richiede un'attenta previsione della domanda e una gestione dell'inventario per garantire precisione ed evitare eccessi di scorte.

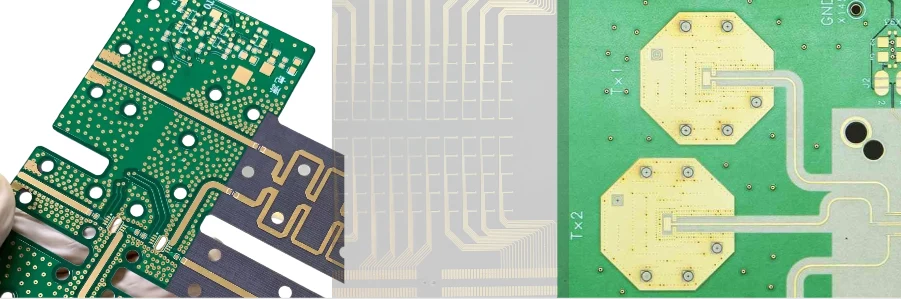

Materiali e considerazioni di produzione per PCB RF

Nella progettazione di PCB RF, la selezione dei materiali corretti è cruciale per ottenere alte prestazioni. Tuttavia, alcuni materiali per PCB RF potrebbero non essere sempre disponibili, causando ritardi. È essenziale verificare con i fornitori già nella fase di progettazione per confermare la disponibilità dei materiali o chiedere ai produttori di PCB di fornire in anticipo lo stack-up degli strati. Questo aiuta a evitare cicli di approvvigionamento imprevisti quando il progetto è pronto per la produzione.

I materiali RF richiedono tecniche di lavorazione specializzate diverse dalla lavorazione standard del FR4. Ad esempio, i materiali in PTFE, spesso utilizzati nei progetti ad alta frequenza, necessitano di approcci diversi per la perforazione, la pulizia e la placcatura. La loro natura chimicamente inerte richiede trattamenti al plasma o incisioni chimiche per garantire una corretta adesione. L'uso di punte specializzate e parametri controllati è cruciale per evitare delaminazioni durante la formazione delle vie.

La produzione di PCB RF con questi materiali richiede una registrazione precisa degli strati, soprattutto perché i materiali RF hanno requisiti di impedenza più stringenti. Mantenere una precisione di registrazione entro ±0,025 mm (±1 mil) assicura il rispetto delle tolleranze di impedenza. Inoltre, le proprietà termiche dei materiali RF differiscono dal FR4, richiedendo parametri di laminazione ottimizzati per prevenire delaminazioni e garantire un corretto legame. Il controllo qualità comprende procedure di test avanzate, tra cui ispezione dei materiali in entrata, monitoraggio del processo e test elettrici finali per mantenere prestazioni e affidabilità costanti.
