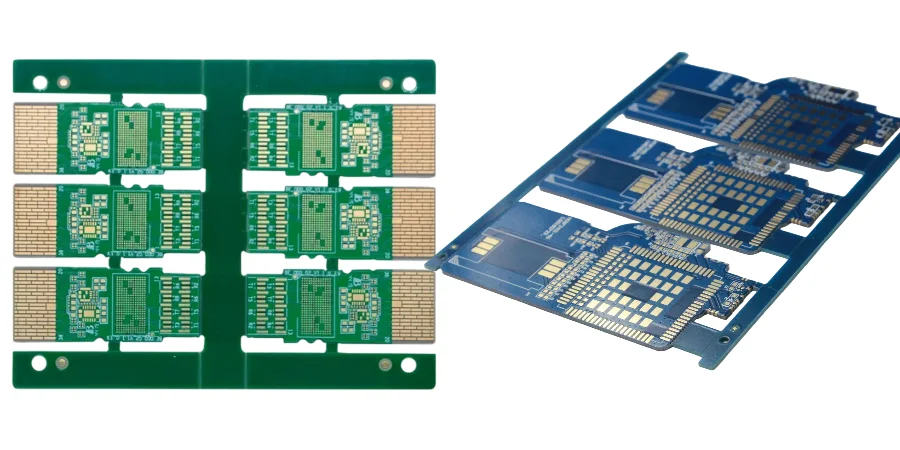

Когда дата‑центры эволюционируют с беспрецедентной скоростью, оптические модули — часто называемые «капиллярами» сетевой инфраструктуры — напрямую определяют эффективность и надёжность потока данных. В центре приёмного тракта high-speed TIA/LA receiver board выполняет опто‑электрическое преобразование: она является физической платформой для transimpedance amplifier (TIA) и limiting amplifier (LA) и точкой пересечения высокоскоростной SI, прецизионного thermal management и сложного распределения питания. Как инженер, сфокусированный на TEC‑контроле и тепловом дизайне, я знаю: каждый мм² размещения и каждый thermal path могут решить судьбу модуля. С позиции thermal‑&‑power инженера эта TIA/LA receiver board guide разбирает вызовы под ограничениями MSA, co‑design hardware/software и ключевые точки контроля на производстве — чтобы помочь соответствовать требованиям next‑gen data center.
Как форм‑факторы MSA задают термо/мех/электрические ограничения
Стандарты MSA определяют форм‑фактор, электрические интерфейсы и тепловые ожидания для модулей QSFP‑DD, OSFP, COBO и др. Стандартизация даёт интероперабельность, но одновременно накладывает строгие рамки на дизайн high-speed TIA/LA receiver board. По мере перехода от 400G к 800G и даже 1.6T резко растёт плотность мощности, а компактный envelope MSA становится первой проблемой для thermal engineer.
1. Тепловые ограничения: В объёме всего нескольких см³ (например, QSFP‑DD) нужно разместить лазеры, модуляторы, TIA/LA и DSP; суммарная мощность легко превышает 20 W. TIA/LA — высокоусилительные широкополосные аналоговые устройства, крайне чувствительные к рабочей температуре. Тепловой дрейф напрямую влияет на gain, bandwidth и noise figure — ухудшая чувствительность приёмника.
- Интеграция и контроль TEC: в DWDM‑дизайнах часто используют thermoelectric cooler (TEC) для контроля длины волны. TEC сам является источником потребления; эффективность управления, скорость реакции и TIA/LA receiver board layout напрямую влияют на энергоэффективность и точность температурного контроля. PCB должна обеспечить хорошие пути отвода тепла для TEC‑контроллера и его силовых MOSFET, не допуская, чтобы локальные hotspots воздействовали на соседние high‑speed трассы.
- Проектирование thermal path: теплопередача от TIA/LA к корпусу модуля должна быть спроектирована. Обычно применяются высокопроводящие TIM, embedded copper coins или heat pipes. Важен и выбор материала PCB: например, High Thermal PCB или керамические подложки в критических зонах улучшают вертикальную теплопроводность.
2. Связанные механические и электрические ограничения: MSA‑допуски по механике очень жёсткие; нужно контролировать warpage платы и точность позиционирования коннекторов.
- Механические допуски: точность совмещения PCB и optical sub‑assembly (OSA) напрямую влияет на эффективность оптического coupling. Подложки с низким CTE (Rogers, керамика) помогают удерживать размеры стабильными в рабочем диапазоне (обычно 0°C–70°C), снижая риск теплового misalignment.
- Электрическая изоляция: на ограниченной площади PCB high‑speed диффпары, low‑speed управляющие шины (I2C/MDIO) и несколько power rails тесно переплетены. TIA/LA receiver board layout должна строго контролировать изоляцию, чтобы цифровой шум не наводился на чувствительный аналоговый приёмный тракт. Многослойные stackup позволяют выполнять partitioning и shielding с помощью тщательно спроектированных ground/power planes. Опыт HILPCB в Multilayer PCB помогает реализовать сложные stackup и строгий impedance control.
Высокоскоростная SI: ключевые сложности TIA/LA receiver board routing
На скоростях 56 Gbps/lane и до 112 Gbps/lane (PAM4) каждый сегмент трассы на TIA/LA receiver board ведёт себя как микроволновая линия передачи. SI‑проблемы — потери, отражения и перекрёстные помехи — одни из самых трудных.
- Контроль импеданса и согласование: от photodiode (PD) к входу TIA и от выхода LA к DSP импеданс канала должен строго держаться на 50 Ω (single‑ended) или 100 Ω (дифференциально). Любые дискретности (vias, коннекторы, package transitions) вызывают отражения, увеличивают jitter и BER. Прецизионный TIA/LA receiver board routing опирается на 3D EM‑симуляции для оптимизации ширины линии, толщины диэлектрика и целостности reference plane.
- Insertion loss: диэлектрические и проводниковые потери ослабляют ВЧ‑сигналы. Первый рычаг — выбор Ultra‑Low Loss ламинатов. Дополнительно помогают TIA/LA receiver board best practices: минимизация длины, отказ от резких углов, использование более гладкой меди (VLP/HVLP).
- Via design: vias неизбежно создают дискретности в многослойных платах. Неоптимальные vias добавляют паразитные L/C; via stubs могут резонировать и сильно ухудшать HF‑характеристики. Backdrilling убирает stubs; blind/buried vias (HDI) сокращают переходы и улучшают трассировку в плотных областях. Сервисы HILPCB High-Speed PCB поддерживают backdrill и HDI для максимальной SI.
📡 TIA/LA receiver board: матрица end‑to‑end engineering‑execution
Стандартизированный путь дизайна: от детектирования слабых сигналов до высокополосного data recovery
| Этап дизайна | Ключевые задачи и deliverables | Инженерные точки внимания |
|---|---|---|
| 01. Требования и архитектура Скорость, MSA, бюджет мощности |
|
Анализ теплового сопротивления package; предварительная оценка SI‑модели для BGA/Wire‑bond переходов; первичная оценка IR‑drop на power rails. |
| 02. Мультифизическая симуляция Co‑sim CFD / SI / PI |
|
Выбор материалов: ultra‑low loss ламинаты (M8/M7N); симметрия stackup для контроля warpage; подавление PDN‑резонансов. |
| 03. Layout и routing Precision Routing |
|
Изоляция: разделение земли питания и чувствительного входа TIA; контроль stub у high‑speed via; проверка импедансных скачков на return path. |
| 04. Кооперация engineering и производства DFM / DFA / Quality |
|
Жёсткий контроль импеданса ±5%; влияние смещения ламинации на дифференциальную фазу; стандарты X‑Ray контроля критичных BGA‑соединений. |
| 05. Тесты и closed‑loop EVT / DVT / BER |
|
Тепловая стабильность: дрейф чувствительности в high/low temp; тест совместимости с разными host‑платами; надёжность длительной работы (HALT/HASS). |
Для крайне чувствительных дизайнов уровня TIA/LA HILPCB предлагает контроль допуска импеданса ±3% и 2 mil backdrill с лазерным контролем глубины. С ранним DFM‑согласованием с вашей командой мы обеспечиваем, что сложная приёмная схема сохраняет максимальную производительность и при этом имеет высокий first‑pass yield в серии.
CMIS‑диагностика и управление: ключевые точки co‑design hardware/software
Common Management Interface Specification (CMIS) — «мозг» современных pluggable‑модулей. Он задаёт стандартную карту регистров, позволяя host‑системе мониторить состояние модуля, управлять функциями и выполнять диагностику. Дизайн high-speed TIA/LA receiver board должен обеспечить прочную аппаратную основу для реализации CMIS.
- Интеграция сенсоров: CMIS требует реального времени для параметров: внутренняя температура, напряжения rail, laser bias current, received optical power и т. п. Это означает размещение temp‑сенсоров, мониторинговых ИС и ADC. С тепловой точки зрения важно, чтобы temp‑сенсор был максимально близко к TIA/LA и ключевым источникам тепла — для корректного feedback в over‑temp alarm и управления вентилятором.
- Аппаратные alarm и interrupt: PCB должна включать компараторы; при выходе параметра за порог аппаратно формируются alarm или interrupt. Это позволяет системе быстро реагировать даже при задержках программного опроса и защищает модуль от необратимых повреждений.
- Data path: все данные мониторинга в итоге передаются по I2C или MDIO на MCU модуля, затем форматируются по CMIS. Поэтому чистота SI и power noise в этих цепях критична.
Изоляция/целостность/размещение I2C/MDIO
Хотя I2C/MDIO являются low‑speed шинами, на TIA/LA receiver board, где плотны high‑speed digital и чувствительная аналогика, их трассировка тоже непроста.
- Coupling шума: I2C/MDIO легко подхватывают шум от high‑speed линий и switching‑питаний, что приводит к ошибкам обмена. Трассировать вдали от источников шума, по возможности на отдельном слое и экранировать ground‑трассами.
- Pull‑ups и termination: правильный выбор/размещение pull‑up важно для rise time и уровней логики. Размещайте резисторы ближе к принимающей стороне.
- Изоляция шины: в hot‑plug или multi‑master сценариях применяют I2C‑изоляторы/буферы. Их нужно размещать так, чтобы power/ground были низкоимпедансными.
Сильная TIA/LA receiver board относится к этим “медленным” каналам управления так же строго, как к high‑speed сетям — чтобы «нервная система» модуля оставалась стабильной.
🎯 Core design sign‑off: правила оптимизации TIA/LA receiver
Обеспечить детерминизм сигнала и тепловую стабильность для 400G+ систем в экстремальных условиях
Key action: никаких “допиливаний” после факта. Запускайте CFD thermo‑fluid симуляции на этапе placement. Для TIA/LA, чувствительных к температурному дрейфу, проектируйте выделенные массивы Thermal Vias, чтобы держать Tj в линейной области и не допускать падения gain из‑за перегрева.
Key action: TIA крайне чувствителен к ripple. Используйте матрицы развязки low‑ESR/low‑ESL (например, 01005). Держите power plane непрерывными и не проводите high‑speed сигналы через split‑области, устраняя индуцированный transient noise.
Key action: обеспечьте непрерывный Reference Plane. В зонах A/D mixed‑signal применяйте подход “partition but don’t split”: управляйте return path через single‑point tie или ferrite bead, исключая ground bounce на слабых сигналах.
Key action: как можно раньше зафиксируйте process window с HILPCB. Подтвердите capability via‑stack Any‑layer HDI, минимальный Solder Mask Dam и стабильность Dk у HF‑материалов, чтобы спецификации удерживались на высоком CPK в серии.
Для прецизионных плат уровня TIA/LA мы рекомендуем low‑loss PTFE материалы и вакуумную ламинацию, что снижает void rate и повышает стабильность вертикальных переходов для 112G+. При раннем DFM‑вовлечении ваш дизайн изначально становится “серийно‑готовым”.
EEPROM/serial number и производственная traceability
EEPROM — «ID‑карта» модуля: там хранится информация о поставщике, part number, serial number и параметры CMIS (длина волны, класс мощности и т. п.). Traceability — основа quality management и контроля supply chain.
- Программирование EEPROM: в производстве EEPROM на каждой TIA/LA receiver board должна быть запрограммирована точно с помощью fixture и программаторов. В дизайне платы стоит предусмотреть удобные интерфейсы (test pads или небольшой коннектор).
- Управление serial number: serial — ключ к Traceability. Зрелая MES‑система назначает уникальные serial и записывает данные по производству/тестам/сборке, включая партии критичных компонентов и результаты испытаний.
- Целостность данных: данные в EEPROM должны быть безошибочными; любая ошибка может привести к неправильному распознаванию модуля или сбоям. Поэтому верификация после прошивки обязательна.
One‑stop сервис HILPCB Turnkey Assembly объединяет PCB‑изготовление, закупку компонентов, прошивку и тесты, обеспечивая высокую сквозную traceability и снимая нагрузку по управлению цепочкой поставок.
Процесс тестирования совместимости и верификация повторяемости
Даже идеально спроектированная high-speed TIA/LA receiver board, если она нестабильно работает на разных mainstream‑switch/router, практически теряет ценность. Тесты Compatibility — последняя и наиболее важная стадия перед релизом.
- Электрическая совместимость: проверка соответствия интерфейса MSA (например, SFF‑8636) и требований CMIS по pinout/напряжениям/таймингам — обычно с осциллографом, VNA и анализаторами протоколов.
- Совместимость software/firmware: проверка корректного парсинга CMIS/EEPROM‑mapping разными host‑системами разных производителей. Требуются многочисленные plug/unplug тесты на реальном оборудовании, чтобы убедиться в распознавании модуля и корректном чтении параметров.
- Стресс и аварийные режимы: тестирование в high/low temperature, при колебаниях питания; моделирование аномалий (подключение/отключение волокна, быстрые link on/off) для проверки fault tolerance и recovery.
Соблюдение TIA/LA receiver board best practices — условие прохождения этих тестов: строгая фильтрация питания, надёжные ESD‑защиты и аккуратная обработка всех интерфейсных сигналов.
🚀 HILPCB: вертикально интегрированная сборка и full‑function тестирование
От высокоточной SMT‑установки до сквозной MES‑трассируемости — industrial‑grade поставка для оптических продуктов
Технические характеристики: современные линии, поддерживающие компоненты 01005 (0402 метр.) и монтаж 0.3mm pitch BGA. Азотная пайка оплавлением (N2 Reflow) снижает void rate и риск окисления швов.
Quality loop: интеграция 3D‑AOI, in‑line X‑Ray, ICT и FCT. 100% оптическая инспекция компонентов оптических модулей и контроль BGA‑соединений на short/cold solder для высокой надёжности передачи.
Custom‑подход: автоматизированная on‑line/off‑line прошивка EEPROM, MCU и DSP. Высокоточная калибровка гарантирует соответствие длины волны, выходной мощности и extinction ratio требованиям MSA и частным спецификациям клиента.
Supply‑chain security: зрелая MES‑система обеспечивает трассируемость на уровне одной платы: партии сырья, оператор, результаты тестов. Подробные DHR‑отчёты помогают проходить аудит FDA/medical и automotive‑grade.
Опираясь на интеграцию производства и сборки HILPCB, вы снижаете стоимость координации разных поставщиков. От подтверждения Gerber до поставки полностью функционального изделия мы сокращаем более чем на 30% цикл прототипирования и аппаратных итераций.
Часто задаваемые вопросы
Почему ограничения MSA создают такую сложность для TIA/LA receiver board?
Потому что оптические модули постоянно растут по скорости передачи и плотности мощности, а форм-фактор почти не меняется. В результате пространства для трассировки, охлаждения и размещения компонентов остается очень мало.
Как обычно оптимизируют тепловой путь TIA/LA receiver board?
Обычно сочетают плотный тепловой контакт с металлическим корпусом, thermal interface materials, густые массивы thermal via и разведение с изоляцией от горячих компонентов, таких как DSP или лазеры.
Почему receiver board нуждается в тесной координации hardware и software?
Встроенный MCU часто отвечает за настройку параметров, sequencing питания и мониторинг alarms. Без такой координации модуль значительно сложнее удерживать стабильным при изменении температуры и условий канала.
Что нужно проверить для CMIS и совместимости с host-системами?
Нужно проверить точность данных EEPROM и CMIS, электрическое соответствие целевым стандартам, корректность интерпретации разными host-системами и поведение при hot-plug и температурных колебаниях.
Заключение: end‑to‑end координация ради выдающегося результата
В целом, дизайн high-speed TIA/LA receiver board — это системная инженерия на стыке оптики, электричества, тепла, механики и software. Он требует экспертизы в high‑speed схемотехнике, глубоких знаний thermal management и понимания стандартов MSA/CMIS. От оптимизации thermal path в рамках MSA до прецизионного Gbps‑routing и co‑design hardware/software для управляемости модуля — каждый шаг несёт сложность.
