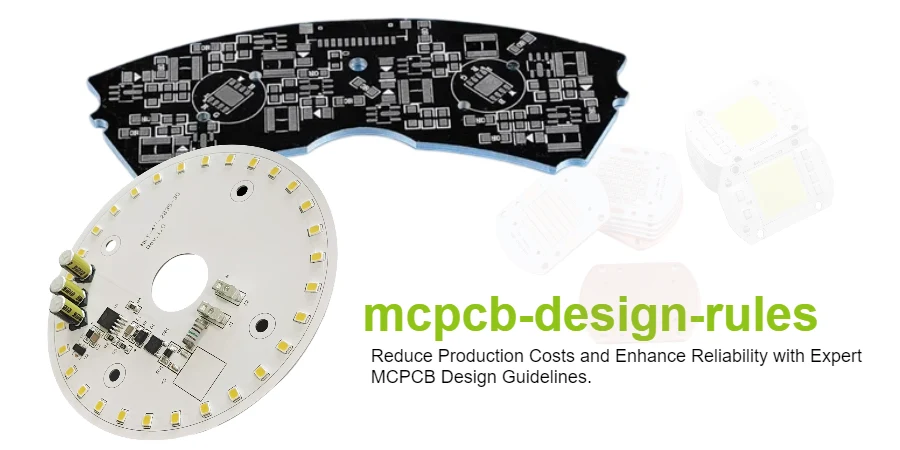

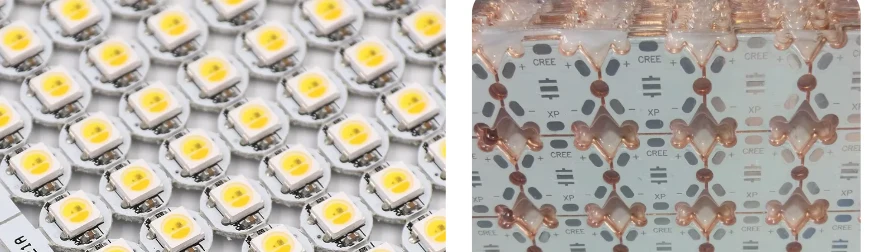

Правила проектирования MCPCB: Полное инженерное руководство по компоновке печатных плат на металлической основе

Проектирование печатных плат18 января 2025 г. 14 мин чтения

Проектирование MCPCBПравила проектирования печатных платТепловые переходыКомпоновка печатных платDFMMCPCB

На фабрике Highleap PCB мы усовершенствовали правила проектирования MCPCB, изготовив более 10 000 проектов печатных плат с металлическим основанием. Это всеобъемлющее руководство предоставляет инженерам проверенные стратегии проектирования, производственные ограничения и методы оптимизации, которые гарантируют успех с первой попытки. Независимо от того, проектируете ли вы светодиодное освещение, силовую электронику или автомобильные системы, эти рекомендации превращают тепловые проблемы в надежные и технологичные решения.

Бесплатный обзор проекта MCPCB

Спецификации и основные требования к проектированию MCPCB

Понимание основных ограничений проектирования MCPCB является основой для успешных плат управления теплом. Печатные платы с металлическим основанием работают по другим правилам, чем традиционные FR-4, и требуют специальных знаний, чтобы избежать распространенных ошибок, которые приводят к задержкам производства или отказам в эксплуатации.

Конфигурация слоев: Однослойные MCPCB составляют 90% применений и состоят из медной цепи (35-420 мкм), диэлектрического слоя (75-150 мкм) и металлической подложки (0,5-3,0 мм). Диэлектрический слой нельзя сверлить, что исключает металлизированные отверстия в однослойных конструкциях. Двухслойные MCPCB существуют, но стоят в 2-3 раза дороже и требуют специальной обработки для ограниченных применений. Многослойные конструкции сочетают MCPCB с традиционными слоями печатных плат для сложных схем, требующих управления теплом.

Выбор диэлектрического материала: Теплопроводящий диэлектрический слой балансирует между электрической изоляцией и теплопередачей, определяя общую тепловую производительность. Стандартные материалы с теплопроводностью 1,0 Вт/м·К стоят дешевле всего и подходят для обычных светодиодных применений мощностью до 5 Вт. Улучшенные диэлектрики с теплопроводностью 2,0-3,0 Вт/м·К подходят для автомобильных и промышленных силовых применений. Премиальные составы с теплопроводностью 5,0-8,0 Вт/м·К решают экстремальные тепловые задачи, но стоят в 2-3 раза дороже стандартных. Температурный режим обычно составляет 130-150°C непрерывно, некоторые материалы рассчитаны на 180°C. Пробивное напряжение варьируется от 1000В до 4000В в зависимости от толщины и состава.

Варианты материалов подложки: Алюминиевые печатные платы доминируют с 95% долей рынка благодаря оптимальному соотношению цены и производительности. Сплав 5052 предлагает хорошую формуемость и теплопроводность 140 Вт/м·К для большинства применений. Сплав 6061 обеспечивает более высокую прочность и теплопроводность 167 Вт/м·К для требовательных условий. Чистый алюминий 1100 достигает максимальной теплопроводности 220 Вт/м·К для экстремальных тепловых требований. Медные печатные платы обеспечивают теплопроводность 385 Вт/м·К, но стоят в 3-4 раза дороже алюминиевых и используются для специальных применений.

Сводка правил проектирования MCPCB

Параметр	Минимум	Стандарт	Продвинутый
Ширина/зазор дорожки	0.15/0.15мм	0.20/0.20мм	0.10/0.10мм
Диаметр отверстия	0.3мм	0.5мм	0.2мм
Отступ от края	0.5мм	1.0мм	2.0мм (ВН)
Кольцевое кольцо	0.10мм	0.15мм	0.20мм
Барьер паяльной маски	0.08мм	0.10мм	0.15мм

Скачать полное руководство по проектированию

**Требования к электрической изоляции**: Напряжение изоляции зависит от толщины диэлектрика и свойств материала, что требует тщательной спецификации. Расчет расстояния утечки выполняется по стандартам IPC-2221 с модификациями для металлических подложек. Для приложений на 1000В минимальное расстояние между проводниками составляет 0,2 мм для степени загрязнения 2. Для 2500В требуется расстояние 0,5 мм с учетом снижения номинала на высоте. Конструкции на 4000В требуют минимум 1,0 мм со специализированными высоковольтными диэлектриками. Для автомобильных и промышленных приложений рекомендуется коэффициент безопасности 2х для обеспечения долгосрочной надежности.

Ограничения механического проектирования: Геометрия контура платы влияет на технологичность и надежность в течение всего срока службы продукта. Минимальный размер платы 10×10 мм ограничен оборудованием для обработки. Максимальный размер единичной платы 600×500 мм, большие размеры требуют ступенчатой панелизации. Минимальный радиус угла R0,5 мм предотвращает концентрацию напряжений и трещины. Монтажные отверстия обычно без покрытия с минимальной стенкой 0,5 мм до меди. Стандартный допуск по толщине ±10%, ±5% достигается при контролируемых процессах.

Методы проектирования теплового управления MCPCB

Эффективное проектирование теплового управления превращает MCPCB из простой подложки в сложную систему рассеивания тепла. Эти методы, проверенные с помощью теплового моделирования и реальных испытаний, обеспечивают работу компонентов в безопасных температурных пределах при максимальной надежности.

Стратегия и оптимизация тепловых переходных отверстий: Тепловые переходные отверстия создают критические пути передачи тепла от горячих компонентов к металлической подложке. Размещение переходных отверстий непосредственно под источниками тепла снижает тепловое сопротивление на 50-70% по сравнению с боковой проводимостью. Оптимальный диаметр переходных отверстий 0,3-0,5 мм балансирует тепловые характеристики с производственными затратами и надежностью. Массивы переходных отверстий с шагом 1,0-1,5 мм обеспечивают распределенную теплопередачу для крупных компонентов. Заполненные переходные отверстия с медным покрытием или теплопроводящим эпоксидным клеем предотвращают капиллярный эффект припоя и улучшают тепловые характеристики на 30%. Расчет теплового сопротивления массива: Rth_array = Rth_single / (n × η), где η — коэффициент эффективности (0,6-0,8).

Покрытие и распределение меди: Максимизация покрытия меди улучшает боковое распределение тепла перед достижением подложки. Целевое покрытие меди 70-85% обеспечивает оптимальные тепловые характеристики без чрезмерных затрат на материалы. Сплошные медные зоны под высокомощными компонентами создают плоскости теплового распределения. Тепловые магистрали шириной 2-5 мм соединяют источники тепла с краями платы или зонами охлаждения. Сетчатые узоры сохраняют покрытие, уменьшая вес для портативных устройств. Избегайте изолированных медных островков площадью более 25 мм², которые создают тепловые мертвые зоны. Оптимизация размещения компонентов для теплового режима: Стратегическое расположение компонентов предотвращает тепловое взаимодействие, обеспечивая надежную работу. Карта плотности мощности выявляет горячие зоны, требующие особого внимания — поддерживайте <10 Вт/см² для естественной конвекции. Расстояние 5-10 мм между основными источниками тепла предотвращает тепловую связь. Температурно-чувствительные компоненты размещаются на расстоянии >15 мм от источников тепла или в специальных охлаждаемых зонах. Размещение мощных устройств по краям максимизирует теплоотдачу в окружающую среду. Шахматное расположение способствует конвекционному потоку воздуха между компонентами.

Калькулятор тепловых переходных отверстий

Термическое сопротивление одного отверстия

Формула: Rth = L/(k×π×r²)

Отверстие 0.3 мм: ~50°C/Вт (незаполненное)

Отверстие 0.5 мм: ~30°C/Вт (незаполненное)

Заполненное: Улучшение на 30-40%

Эффективность массива отверстий

Массив 3×3: Rth ÷ 7.2

Массив 5×5: Rth ÷ 20

Массив 7×7: Rth ÷ 39

Массив 10×10: Rth ÷ 80

Оптимальное расстояние

Минимальное: 0.5 мм от края до края

Стандартное: Шаг 1.0-1.5 мм

Мощные устройства: Полное покрытие

Массивы светодиодов: Под каждым кристаллом

Влияние на стоимость

Стандартные переходные отверстия: Базовая стоимость

Заполненные отверстия: +15-20%

Заполнение медью: +30-40%

Отверстия в контактных площадках: +25%

Управление тепловыми зонами: Разделение платы на тепловые зоны позволяет оптимизировать стратегии охлаждения для различных плотностей мощности. Горячие зоны (>10Вт/см²) требуют максимального количества тепловых переходных отверстий, покрытия медью и близости к краям. Тёплые зоны (5-10Вт/см²) нуждаются в умеренном тепловом управлении со стандартными схемами переходных отверстий. Холодные зоны (<5Вт/см²) размещают чувствительные компоненты с минимальными тепловыми элементами для оптимизации затрат. Тепловые барьеры с использованием фрезерованных пазов или уменьшенного количества меди создают изоляцию между зонами. Тепловые мосты с толстым медным покрытием или заполненными отверстиями направляют тепло к определённым точкам охлаждения.

Дизайн интеграции радиатора: Прямое соединение с внешними радиаторами увеличивает охлаждающую способность MCPCB для экстремальных применений. Области монтажных выступов требуют открытой металлической подложки для оптимального теплового интерфейса. Выбор термоинтерфейсных материалов (TIM) значительно влияет на общее тепловое сопротивление. TIM с чувствительным к давлению клеем упрощают сборку, но добавляют сопротивление 0,5-1,0°C/Вт. Фазопереходные материалы оптимизируют контакт при рабочей температуре, снижая сопротивление на 30%. Пружинный крепёж обеспечивает постоянное давление в диапазоне температур.

Разводка дорожек и дизайн меди на MCPCB

Электрическая разводка на MCPCB следует модифицированным правилам, учитывающим тепловые и механические ограничения, характерные для металлических подложек. Правильный дизайн дорожек обеспечивает пропускную способность тока, целостность сигнала и производственную надёжность, сохраняя при этом цели тепловых характеристик.

Расчёты пропускной способности тока: Дорожки MCPCB выдерживают больший ток, чем FR-4, благодаря лучшему отводу тепла от металлической подложки. Для повышения температуры на 20°C выше окружающей: 1oz меди требует 0,25мм/ампер, 2oz — 0,15мм/ампер, 3oz — 0,10мм/ампер. Уменьшите на 0,7x для дорожек длиннее 25мм из-за накопленных тепловых эффектов. Параллельные дорожки для очень высоких токов обеспечивают резервирование и распределение тепла. Используйте номограммы IPC-2152 с поправками для MCPCB для точного определения размеров.

Дизайн силовых слоёв: Большие медные области, служащие сетями распределения питания, требуют особого внимания на MCPCB. Минимальный зазор 0,5мм между разными силовыми слоями предотвращает пробой или дуговой разряд. Тепловые спицы (шириной 0,3-0,5мм) обеспечивают надёжную пайку, сохраняя электрическое соединение. Прямое соединение для максимальной пропускной способности тока, где пайка не требуется. Баланс меди между сторонами схемы и подложки (если двусторонняя) предотвращает коробление. Сетчатые узоры уменьшают вес, сохраняя >70% покрытия для тепловых характеристик. Особенности высокочастотных сигналов: RF и высокоскоростные сигналы сталкиваются с уникальными проблемами на металлических подложках. Паразитная емкость увеличивается в 3-5 раз по сравнению с FR-4, что требует корректировки импеданса. Расчеты микрополосковых линий должны учитывать диэлектрические свойства и влияние металлической подложки. Высокочастотные дорожки должны быть короткими (<50 мм) и прямыми для минимизации потерь и отражений. Связь через заземляющий слой требует тщательного размещения переходных отверстий. Краевое покрытие обеспечивает превосходное экранирование для чувствительных сигналов при необходимости.

Правила проектирования паяльной маски: Паяльная маска на MCPCB выполняет защитные и функциональные задачи, влияя на производительность. Зазор маски на 0,05-0,10 мм больше площадки обеспечивает полное открытие для пайки. Белая маска для LED-приложений требует толщины 20-30 мкм для отражения >85%. Черная маска максимизирует тепловое излучение, добавляя 5-10% охлаждающей способности. Избегайте чрезмерной толщины маски над термопереходами, снижающей эффективность теплопередачи. Определяйте паяльные перемычки минимум 0,10 мм между соседними площадками для предотвращения мостиков.

Ограничения производства MCPCB и рекомендации DFM

Понимание производственных ограничений при проектировании предотвращает дорогостоящие итерации и обеспечивает бесперебойное производство. Эти рекомендации по проектированию для производства (DFM), отточенные на обработке миллионов плат MCPCB, гарантируют успешный переход вашего проекта от CAD к готовому изделию.

Оптимизация использования панели: Эффективная раскройка снижает удельную стоимость на 15-30% за счет оптимизации материала. Стандартные производственные панели имеют размеры 457×610 мм (18"×24") или 406×508 мм (16"×20"). Рассчитывайте количество в массиве: (Площадь панели - граница) / (Площадь платы + промежуток). Минимум 5 мм границы для обработки и 2 мм промежутка между платами. Включайте метки фидуциалов в углах панели для автоматического оптического выравнивания. Позиции маркировки дефектных плат позволяют эффективно отслеживать дефекты во время сборки MCPCB.

Ограничения фрезеровки и насечки: Метод разделения плат влияет на правила проектирования и качество кромки. V-насечка требует прямых кромок с углом 30° или 45°, минимальная оставшаяся толщина 0,8 мм. Фрезеровка с перемычками позволяет сложные формы, но требует 3-5 мм перемычек для стабильности при обработке. Минимальный радиус внутреннего угла R0,5 мм для фрезеровки, больше для толстых подложек. Перфорационные узоры балансируют легкое разделение с устойчивостью при обработке. Гальванизация кромок невозможна при V-насечке, учитывайте это для требований экранирования.

Спецификации отверстий и вырезов: Механические элементы требуют особых правил проектирования для надежного производства. Непокрытые отверстия стандартны для MCPCB, минимальный диаметр сверления 0,5 мм. Покрытые отверстия возможны в специализированных двусторонних MCPCB с существенной надбавкой к стоимости. Зенковка и рассверловка доступны для требований скрытого монтажа. Минимальная ширина пазов и вырезов равна толщине подложки для стабильности. Сохраняйте перемычку 0,5 мм между соседними отверстиями для предотвращения выкрашивания. Влияние выбора финишной обработки поверхности: Выбор финишной обработки значительно влияет на сборку, надежность и стоимость. HASL предоставляет экономичный вариант, но добавляет вариации толщины, влияющие на сборку с мелким шагом. ENIG обеспечивает плоскую поверхность, идеальную для мелкого шага и алюминиевой проволочной разварки. OSP дает ультра-плоскую поверхность, но ограниченный срок хранения и устойчивость к термоциклированию. Иммерсионное серебро балансирует производительность и стоимость для большинства применений. Учитывайте толщину покрытия при расчетах импеданса и механических зазоров.

Управление накоплением допусков: Накопленные допуски влияют на посадку и функциональность, требуя тщательного управления. Стандартный допуск контура платы ±0,20 мм, ±0,10 мм достижим при премиальной обработке. Положение отверстий ±0,15 мм относительно краев платы и друг друга. Допуск толщины ±10% для подложки и слоев схемы вместе. Коробление <0,7% по диагонали для собранных плат. Минимальное расстояние от элемента до края 1 мм с учетом всех накопленных допусков.

Контрольный список проверки и ревизии проектирования MCPCB

Комплексная проверка проекта перед производством предотвращает задержки, снижает затраты и обеспечивает надежную работу. Этот систематический процесс проверки, охватывающий электрические, тепловые и механические аспекты, выявляет проблемы на ранней стадии, когда исправления просты и недороги. Правильная проверка в сочетании с тестированием надежности гарантирует долгосрочную производительность.

Проверка электрического проектирования: Убедитесь, что все дорожки соответствуют минимальным требованиям по ширине для пропускания тока, включая коэффициенты снижения. Проверьте, что зазоры между проводниками соответствуют требованиям изоляции напряжения с запасом. Подтвердите, что размеры и количество переходных отверстий выдерживают ожидаемый ток без чрезмерного нагрева. Проверьте подключение заземляющего слоя и пути возврата для всех сигналов. Проверьте области высокого напряжения на достаточные расстояния утечки и зазоры. Убедитесь, что контрольные точки доступны для внутрисхемного тестирования и диагностики.

Проверка теплового проектирования: Рассчитайте температуру перехода для всех теплообразующих компонентов, убедившись, что они соответствуют спецификациям. Проверьте оптимизацию размещения тепловых переходных отверстий под мощными устройствами с помощью теплового моделирования. Убедитесь, что покрытие медью >70% обеспечивает эффективное распределение тепла в подложке. Подтвердите, что размещение компонентов предотвращает тепловое взаимодействие между источниками тепла. Проверьте области крепления радиаторов на правильное обнажение подложки и плоскостность. Убедитесь, что спецификации теплового интерфейса соответствуют требованиям применения. Проверка механического дизайна: Убедитесь, что размеры платы соответствуют стандартным размерам панелей для оптимального использования материала. Проверьте правильность расположения монтажных отверстий с достаточной толщиной стенки до меди. Убедитесь, что радиусы углов и зазоры по краям соответствуют производственным требованиям. Подтвердите, что зоны компонентов предотвращают механические помехи. Проверьте требования к гибкости для применений с вибрацией или изгибом. Убедитесь в читаемости маркировки и надписей с соответствующими размерами и расположением.
