选择铝基板供应商不仅仅是确认制造商能否提供 MCPCB 制造服务。工程师和采购团队应基于散热路径、介电层性能、电气绝缘、组装能力和生产证据来做出决策。供应商应提供与应用功率等级相匹配的可制造叠层结构、材料数据、检验记录和验证证据。关键决策输入包括介电层导热系数、介电层厚度、铜箔设计、铝基板结构、平整度以及组装工艺控制。
工程师在采购铝基板前应评估哪些方面？

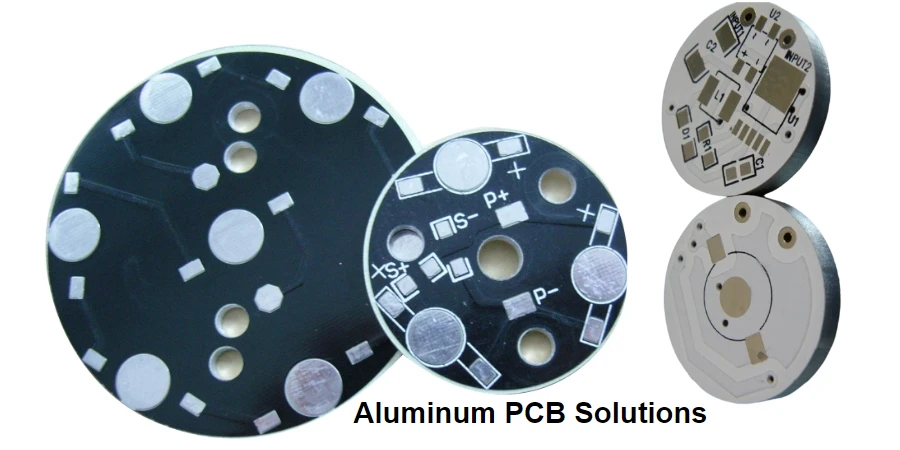

铝基板（也称为 MCPCB 或金属基板）用金属基材替代传统 FR-4 芯板结构，将发热器件产生的热量传导出去。
典型的铝基板散热叠层结构为：
铜电路层 → 导热介电层 → 铝基板 → 散热器或外壳接口
实际工作温度取决于完整的散热路径：
器件结点 → 焊锡/焊盘 → 铜层 → 介电层 → 铝基板 → 导热界面材料（TIM）→ 散热器/外壳 → 环境温度
对于 LED 模组、功率电子和汽车系统，PCB 供应商的选择应重点关注制造商能否从样件试制到批量生产始终保持一致的热性能。
哪些技术规格决定铝基板性能？
铝基板提供散热功能，但介电层是主要的工程权衡点。它既要导热又要保持电气绝缘。
行业内典型的铝基板介电层导热系数范围：
- 标准导热介电层：1.0–3.0 W/mK
- 高性能导热介电层：4–8 W/mK
- 标准 FR-4 对比：约 0.3 W/mK
导热系数并非越高越好。最终散热效果取决于：
- 介电层厚度
- 热阻
- 铜面积和铜厚
- 器件封装尺寸
- 焊接质量
- 导热界面材料（TIM）
- 散热器安装方式
- 工作占空比
如果供应商仅提供 W/mK 数值而不审查完整散热路径，就等于留下了一个重大的工程决策未解决。
哪些铝基板参数带来最高的项目风险？
| 参数 | 典型值/设计范围 | 控制不良时的风险 | 应索取的证据 |
|---|---|---|---|
| 介电层导热系数 | 标准 1.0–3.0 W/mK；高性能 4–8 W/mK | 器件温度升高，热裕量降低 | 材料数据表和导热系数验证报告 |
| 介电层厚度 | 行业常见范围：75–150 μm | 介电层过厚增加热阻；过薄可能降低绝缘裕量 | 显示介电层厚度的截面报告 |
| 成品板厚 | 典型 MCPCB 结构：1.0–5.0 mm | 与散热器或外壳的机械不匹配 | 机械图纸和尺寸检验报告 |
| 铜厚 | 常见范围：1 oz–10 oz，视设计而定 | 载流能力和散热能力受限 | 铜厚测量或截面报告 |
| 导热界面 | TIM 厚度和安装压力影响最终热阻 | PCB 材料良好但传热效果差 | 组装工艺文档 |
| 击穿电压 | 常见金属基板设计：3 kV–4.5 kV 及以上，视介电层而定 | 功率应用中的电气安全失效 | 耐压测试报告和介电层规格 |
工程师应如何按应用场景选择 MCPCB 介电层等级？
介电层等级决定了导热性能、电气绝缘和成本之间的平衡。尽早选择正确的等级可避免后期叠层变更和供应商重新认证。
| 介电层等级 | 典型介电层厚度 | 击穿电压范围 | 最佳应用 | 相对成本 | 应索取的关键证据 |
|---|---|---|---|---|---|
| 标准型（1.0–2.0 W/mK） | 75–150 µm | 2–3 kV | LED 照明 | 1x | 导热系数数据表、截面报告、耐压测试 |
| 中等型（2.0–4.0 W/mK） | 50–100 µm | 3–4 kV | 电机驱动/变换器 | 2–3x | 导热系数数据表、截面报告、耐压测试、按 JESD51 标准的热阻抗测试 |
| 高性能型（4.0–8.0 W/mK） | 25–75 µm | 4–5 kV+ | SiC/GaN/大功率汽车 | 4–6x | 导热系数数据表、截面报告、耐压测试、按 JESD51 标准的热阻抗测试 |
工程师应根据实际功率密度和绝缘要求来匹配介电层等级，而非默认选择最高导热系数，因为更薄的高性能介电层会降低绝缘裕量并增加成本。
铝基板和 MCPCB 有何区别？
MCPCB 是更广泛的大类。铝基板是 MCPCB 的一种，使用铝作为金属基材。
常见的 MCPCB 类型包括：
铝基板
最适合的应用：
- 大功率 LED 照明
- 汽车照明
- 功率模块
- 紧凑型散热设计
优势：
- 比铜基板重量更轻
- 良好的散热扩展能力
- 成本与性能的良好平衡
铜基 MCPCB
适用场景：
- 局部热量集中极为严重
- 需要最大的散热扩展能力
- 可接受更高的材料成本和重量
铜具有更高的体导热性能，但对于许多 LED 和功率电子设计，铝仍然是最常见的选择。
应选择哪种铝基板散热结构？
正确的结构取决于功率密度、电压要求和机械集成方式。
单面铝基板
一种常见结构：
- 铜电路层
- 导热介电层
- 铝基板
该结构提供最短的散热路径，广泛用于 LED 板和功率转换产品。
双面或多层金属基板
这些设计需要额外的工程评审，因为布线、金属化孔、介电绝缘和散热路径变得更加复杂。
制造商可能评估：
- 双面金属基板结构
- 金属化通孔绝缘要求
- 混合金属背板结构
- 厚铜集成
介电层厚度如何影响铝基板可靠性？
介电层控制两个相互竞争的要求：
- 导热性能
- 电气绝缘
较薄的介电层通常会降低热阻，但仍必须满足所需的电压和环境条件。
对于批量生产项目，供应商应控制：
- 介电材料选择
- 厚度均匀性
- 结合质量
- 压合一致性
- 热循环可靠性
单件样件表现良好的板，如果生产中的工艺波动改变了散热路径，在批量生产中仍可能失效。
铝基板供应商应具备哪些制造能力？
合格的铝基板制造商应支持：
- 铝和铜金属基板选项
- 导热介电层选择
- 铜厚选项
- 表面处理包括 ENIG、OSP、化学银、化学锡和无铅 HASL（视适用情况）
- 平整度控制
- 电气测试
- 尺寸检验
- 截面分析
- 生产可追溯性
独立 MCPCB 制造商公布的示例能力范围包括导热介电层选项 0.5–8.0 W/mK、成品板厚范围 1.0–5.0 mm，以及某些结构的对位精度可达 0.05 mm。实际能力必须根据所选叠层和供应商工艺进行确认。
采购应向铝基板制造商索取哪些证据？
供应商评估应包含技术证据，而不仅仅是能力声明。
索取：
- 材料数据表
- 介电层导热系数文档
- 截面分析
- 铜厚验证
- 介电层厚度测量
- 电气测试记录
- 热验证方法
- 检验计划
- 生产可追溯性信息
对于大功率应用，还应索取：
- 热阻测试方法
- 温度映射方案
- 组装工艺信息
- 散热器接口建议
工程师应如何比较铝基板供应商？
使用基于应用需求的决策流程。
| 需求 | 要求供应商的响应 | 决策影响 |
|---|---|---|
| 器件功耗 | 热目标、功率等级、工作环境评审 | 决定介电层和基板选择 |
| 电压要求 | 工作电压和绝缘目标确认 | 决定介电层厚度和安全裕量 |
| 机械接口 | 板外形、安装方式、平整度要求 | 避免散热器接触问题 |
| 生产数量 | 样件、小批量和量产能力 | 决定制造稳定性 |
| 组装要求 | SMT 能力、散热焊盘控制、检验选项 | 降低生产风险 |
铝基板 RFQ 包应包含哪些内容？
完整的 RFQ 使供应商能够报出正确的散热结构。
提交：
- Gerber 文件
- PCB 制造图纸
- 如需组装则提供 PCB 组装图纸
- BOM
- 贴片文件
- 叠层要求
- 铜厚要求
- 层数
- 板外形和机械图纸
- 安装孔详情
- 过孔图纸
- 散热焊盘尺寸
- 器件功率信息
- 电压和绝缘要求
- 散热器或外壳接口信息
- 目标工作温度
向供应商索取：
- 推荐叠层
- 材料数据表
- 截面报告
- 热测试报告或验证方法
- 电气测试文档
- 尺寸检验报告
- 组装检验记录（如适用）
铝基板组装如何影响散热可靠性？
铝基板组装是散热设计的一部分，而非独立的制造步骤。
影响性能的组装因素包括：
- 散热焊盘焊接质量
- 器件贴装精度
- 回流焊曲线控制
- 组装过程中的板平整度
- TIM 涂敷一致性
- 散热器安装压力
大功率 LED、MOSFET、IGBT 和功率模块通常依赖从器件焊盘到金属基板的可靠散热传递。
同时具备制造和组装能力的供应商可以审查完整的制造路径，而非仅优化裸板。
哪些应用使用铝基板？

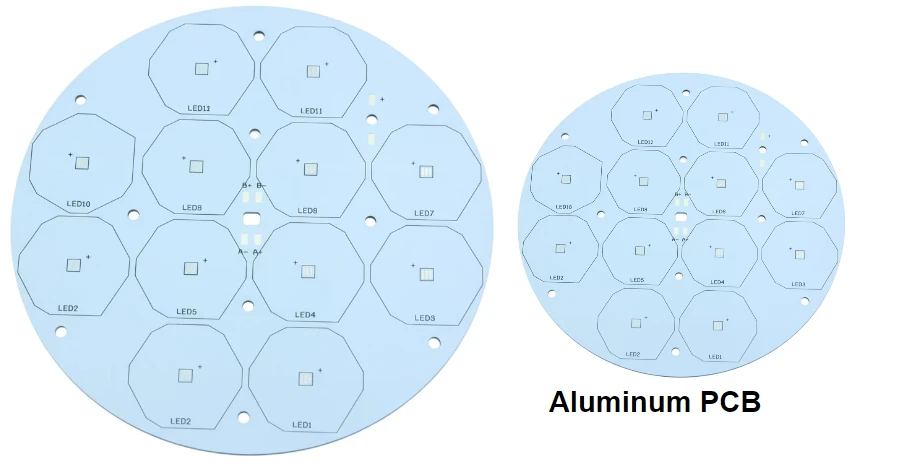

LED 照明铝基板
常见用途包括：
- 路灯照明
- 高棚照明
- 泛光灯
- 汽车灯具
- 高亮度 LED 模组
散热控制直接影响亮度稳定性、颜色一致性和工作寿命。
功率模块铝基板
应用包括：
- DC/DC 变换器
- AC/DC 功率级
- 电机驱动子模块
- 功率开关电路
散热结构有助于将开关器件的热量传导至最终冷却系统。
汽车电子铝基板
汽车应用要求：
- 在温度变化下稳定运行
- 可靠的热循环性能
- 一致的制造控制
金属基板的选择应同时考虑电气要求和与车辆系统的机械集成。
HILPCB 如何进行铝基板选型？
HILPCB 支持铝基板制造和组装，工程评审重点关注：
- 散热叠层选择
- 介电系统评估
- 绝缘要求
- 铜箔设计
- 样件到量产的过渡
- 组装考量
对于金属基板项目，目标不仅仅是生产一块带铝基板的板。目标是交付一条可重复的散热路径，匹配电气、机械和生产要求。
结论：正确的铝基板供应商决策是什么？
最佳的铝基板供应商是能够证明对完整散热系统具有控制力的供应商：介电材料、厚度、铜箔设计、金属基板结构、组装工艺和检验证据。
对于 LED、功率电子和汽车应用，工程师应基于可测量的热性能和制造数据选择 MCPCB 供应商，而非仅凭产品名称。完整的 RFQ 包和供应商证据评审可减少散热失效、生产变更和长期可靠性风险。
常见问题
铝基板和 MCPCB 是同一种产品吗？
铝基板是 MCPCB 的一种。MCPCB 描述的是更广泛的金属基板电路板类别，包括铝基和铜基结构。
铝基板应使用什么导热系数？
行业标准范围约为标准导热介电层系统 1.0–3.0 W/mK，高性能材料可达 8 W/mK。正确选择取决于热负载、电压绝缘、介电层厚度和完整冷却路径。
为什么介电层厚度在铝基板设计中很重要？
介电层同时控制热阻和电气绝缘。较薄的介电层可以改善传热，但仍必须满足电压和可靠性要求。
铝基板组装应与制造一起评估吗？
是的。散热性能取决于焊接质量、平整度、TIM 控制和散热器集成。仅凭裸板性能无法定义最终产品温度。
