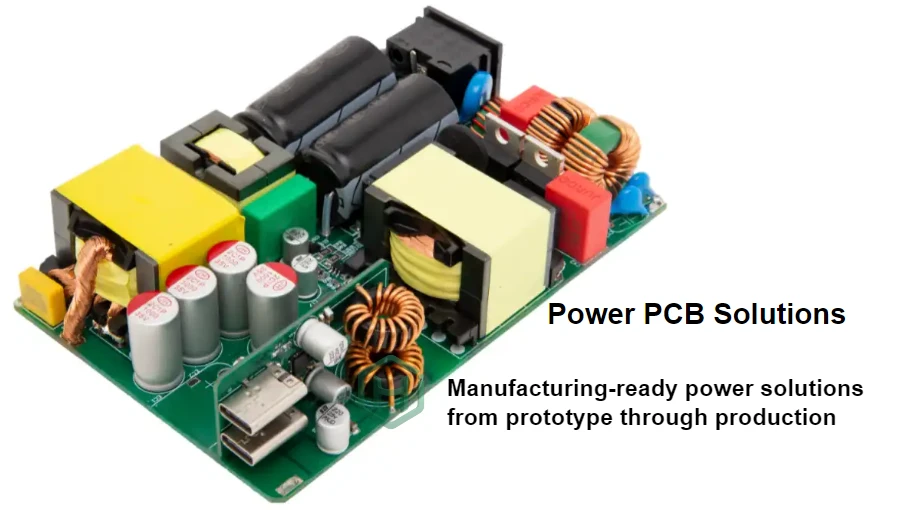

GaN power stage PCB mass production：驾驭供电与冷却系统PCB的高功率密度与热管理挑战
随着氮化镓（GaN）技术的成熟，其在电源转换领域的应用日益广泛，带来了前所未有的功率密度和效率。然而，GaN器件极高的开关速度（dV/dt 和 dI/dt）也给印刷电路板（PCB）的设计、制造和合规性带来了严峻挑战。作为一名专注于EMI/EMC与安全合规的工程师，我深知，成功的 GaN power stage PCB mass production 不仅仅是电路功能的实现，更是对安全间距、泄放路径、滤波网络和热管理的系统性掌控。若忽视这些基础要素，产品可能在认证阶段遭遇重大挫折，导致昂贵的重新设计和上市延误。
本文将从安全与EMC合规的视角，深入探讨GaN功率级PCB设计与量产中的关键控制点，涵盖从爬电距离到共模噪声抑制，再到接地策略和制造工艺的全面考量。我们的目标是帮助您构建一个既高效又可靠的 low-loss GaN power stage PCB，确保其在严苛的测试与应用环境中表现卓越。
爬电距离/电气间隙如何满足安全要求？
在GaN高压、高频应用中，安全间距（Safety Spacing）是防止电击和电气火灾的第一道防线。它主要分为两个概念：电气间隙（Clearance）和爬电距离（Creepage）。
电气间隙 (Clearance): 指两个导电部分之间通过空气的最短直线距离。它主要用于防止因过电压（如雷击浪涌）引起的空气击穿。GaN系统通常工作在较高的直流母线电压下，并且其快速开关会产生电压过冲，这对电气间隙提出了更严格的要求。设计时必须严格参照IEC 62368-1等安规标准，根据工作电压、污染等级和材料组别来确定最小间隙值。例如，在初级（Primary）和次级（Secondary）电路之间，必须保证足够的间隙，通常需要满足加强绝缘（Reinforced Insulation）的要求。
爬电距离 (Creepage): 指两个导电部分之间沿绝缘材料表面的最短距离。它用于防止因绝缘表面受潮或污染而导致的电痕化（Tracking）现象。在 GaN power stage PCB mass production 中，高功率密度使得布局非常紧凑，爬电距离的保证尤为困难。通过在PCB上开槽（Slotting）或设置隔离带（Moat）是增加爬电距离的有效手段。此外，选择具有更高相比漏电起痕指数（CTI）的PCB基材（如CTI ≥ 600V）也能在相同距离下提供更好的安全裕度。
精心的 GaN power stage PCB routing 策略至关重要。高压走线应远离低压控制信号，初级与次级区域必须有明确的物理隔离边界。对于需要处理大电流的功率级，采用Heavy Copper PCB技术不仅能降低损耗，还能通过更宽的走线自然地增加间距。
共模/差模噪声的源-耦合-敏感链路控制
GaN器件的纳秒级开关沿是效率的源泉，也是电磁干扰（EMI）的主要来源。EMI噪声分为差模（Differential-mode, DM）和共模（Common-mode, CM）噪声，必须从源头、路径和接收端进行系统性控制。
噪声源分析:
- DM噪声 主要由开关环路中的脉动电流产生。在GaN功率级中，这个环路（通常称为功率环路或Hot-Loop）包括输入电容、上半桥和下半桥的GaN器件。减小此环路的面积是抑制DM噪声的根本。
- CM噪声 则更为复杂，主要由快速变化的电压（高dV/dt）通过寄生电容耦合到地（通常是机壳地或保护地）而产生。主要的耦合路径包括GaN器件的漏极（Drain）到散热器（Heatsink）的寄生电容、变压器绕组间的寄生电容等。
耦合路径控制:
- 最小化环路面积: 这是 GaN power stage PCB routing 的核心原则。通过将功率环路组件紧密布局在同一层或相邻层，并利用垂直电流路径，可以最大限度地减小环路电感，从而降低DM噪声和电压振铃。
- 优化回流路径: 为高速开关电流提供一个清晰、低阻抗的返回路径。在多层板设计中，一个完整的地平面是理想选择。对于Multilayer PCB，策略性地放置接地过孔（Vias）可以确保电流路径最短。
- 屏蔽 (Shielding): 在变压器中加入屏蔽层，并将其连接到稳定的电位（如初级地），可以有效阻断CM噪声通过绕组间电容的耦合。在PCB层面，将噪声源（如开关节点）下方的地平面挖空（Moat），可以改变电场分布，减少对下方电路的干扰。
有效的噪声控制是实现 low-loss GaN power stage PCB 的前提，因为高频噪声会通过辐射和传导造成额外的能量损失。
要点提醒：GaN PCB设计的EMC关键
- 最小化功率环路：将输入电容和GaN半桥尽可能靠近，以减小高频电流环路面积，这是抑制差模噪声和电压振铃的根本。
- 优化栅极驱动：栅极驱动环路同样需要最小化，并使用专门的返回路径，避免与功率地混合，以确保驱动信号的完整性。
- 策略性接地：清晰划分电源地、信号地和机壳地。使用星形接地或局部单点接地，避免高噪声的功率地电流污染敏感的控制电路。
- 寄生参数控制：GaN对寄生电感和电容极其敏感。精确的布线和元件布局是控制这些寄生参数、确保稳定运行的关键。
泄放路径与Y电容：安规与EMC的兼顾
在带隔离的电源中，Y电容（Y-capacitor）是跨接在初级地和次级地（或保护地）之间的关键滤波元件，用于为共模噪声提供一个低阻抗的回流路径，从而显著改善EMI性能。然而，它的使用必须在EMC效益和安全风险之间取得精妙平衡。
Y电容的EMC作用: Y电容直接分流了流向大地（通过LISN测量）的共模电流，是传导发射（Conducted Emissions）测试达标的关键。其位置应尽可能靠近噪声源，通常跨接在隔离变压器的初级和次级绕组对应的地之间。
安全考量——漏电流 (Leakage Current): Y电容的存在会在初级和次级（或大地）之间形成一条交流通路，产生漏电流。根据安规标准（如IEC 62368-1），对于不同应用场景（如医疗设备、消费电子），漏电流有极其严格的上限（通常为几百微安）。因此，Y电容的容值不能无限增大，其选型必须是安规认证的Y1或Y2等级电容。
泄放电阻 (Bleeder Resistor): 对于跨接在火线和零线之间的X电容，当设备断电后，其上仍会存储电荷，可能对接触插头的人员造成电击。安规要求必须并联一个泄放电阻，以确保在规定时间内（如1秒）将电压降至安全水平。
在设计中，必须精确计算Y电容总容值以控制漏电流，同时通过布局优化（如串联多个小电容）来达到所需的滤波效果。这在从 GaN power stage PCB low volume 验证到大规模生产的每个阶段都需严格遵守。
接地策略：机壳地/信号地/电源地的划分与连接
正确的接地是GaN电源系统稳定、可靠和合规的基石。混乱的接地设计是EMI问题的最大根源之一。
- 电源地 (PGND): 这是承载大电流开关回路的地。它充满了高频噪声和电压波动。PGND应设计得短而宽，以降低阻抗。
- 信号地 (SGND/AGND): 这是为控制器、采样电路和其它敏感模拟/数字信号提供参考电位的地。它必须保持“干净”，免受电源地噪声的污染。
- 机壳地 (Chassis Ground / PE): 这是连接到产品金属外壳并最终接大地的地。它是EMI屏蔽和人身安全的最终屏障。
划分与连接策略：
- 物理分割: 在PCB上，应将电源地和信号地区域物理分开。通常，信号地网络只在一点（通常在控制器芯片下方或电源输入端）与电源地相连，形成所谓的“星形接地”或单点接地。这可以防止PGND上的噪声电流流入SGND。
- Kelvin连接: 对于电流采样电阻等精密测量元件，应采用开尔文连接（4线连接），即电流路径和电压采样路径分开，采样点直接取自电阻两端，避免引线电阻和噪声的干扰。
- 连接到机壳地: Y电容、输入滤波器的地以及EMI屏蔽罩通常连接到机壳地。这种连接点的位置和方式对辐射发射（Radiated Emissions）有显著影响。
对于高散热需求的GaN设计，散热器本身也可能成为一个噪声天线。如果散热器需要接地，必须仔细考虑是接PGND还是机壳地，这需要通过严格的 GaN power stage PCB testing 来确定最佳方案。采用High Thermal PCB材料可以改善热管理，但同时也可能引入新的寄生电容路径，需要在接地设计中一并考虑。
GaN vs. Si MOSFET PCB设计规则对比
| 设计参数 | 传统Si MOSFET PCB | GaN Power Stage PCB |
|---|---|---|
| 开关频率 | 几十至几百 kHz | 几百 kHz 至几 MHz |
| 功率环路电感 | 较为宽松 (nH 级别) | 极其严格 (亚 nH 级别) |
| 栅极驱动要求 | 标准驱动电路，对布局敏感度中等 | 需要高速、低阻抗驱动，对布局极度敏感 |
| 热管理 | 主要通过散热器和标准封装 | 需要板级散热，如散热过孔、嵌入式铜块 |
| 安全间距 | 标准要求，易于满足 | 因高密度布局而极具挑战性 |
滤波器件选型：共模扼流圈/差模电感/电容组合
输入EMI滤波器是传导发射达标的最后一道关卡。一个设计良好的滤波器能够在不影响系统效率和稳定性的前提下，将噪声抑制到标准限值以下。
共模扼流圈 (CM Choke): 它是抑制CM噪声的核心元件。选型时需关注：
- 阻抗频谱: 扼流圈的阻抗峰值应覆盖GaN系统产生的主要噪声频率范围（通常在1-30MHz）。
- 额定电流: 必须能承受系统的最大工作电流而不饱和。
- 寄生电容: 绕组间的寄生电容会形成旁路，在高频时降低扼流圈性能，应选择低寄生电容的产品。
差模电感 (DM Inductor) / X电容: 它们组成LC或Pi型滤波器来衰减DM噪声。
- X电容: 放置在输入端，为DM噪声提供低阻抗路径。其高频性能（低ESL和ESR）至关重要。
- DM电感: 选型时需关注其在高频下的电感保持能力和直流电阻（DCR），后者直接影响效率，是打造 low-loss GaN power stage PCB 的关键。
滤波器的布局同样重要。滤波器应作为一个独立的物理模块，放置在电源输入口，并设置清晰的“脏”区（输入端）和“干净”区（输出端），避免滤波后的干净线路被外部噪声重新耦合。
从原型到生产：制造和组装注意事项
一个在实验室表现完美的 GaN power stage PCB quick turn 原型，在进入量产时可能会遇到各种问题。成功的 GaN power stage PCB mass production 依赖于从设计阶段就融入的DFM（Design for Manufacturability）和DFA（Design for Assembly）理念。
- 端子/连接器: 大电流输入/输出端子必须有足够的载流能力和牢固的焊接。其引脚的爬电距离和电气间隙同样需要满足安规要求。
- 屏蔽罩 (Shielding Can): 对于辐射发射超标的情况，在开关功率级上方加装金属屏蔽罩是一种有效的补救措施。屏蔽罩必须与PCB地有良好、多点的连接，才能发挥作用。
- 接地弹片/螺丝孔: 当需要将PCB地连接到金属机壳时，使用接地弹片或在螺丝孔周围设置大面积的接地铺铜并去除阻焊层，可以确保低阻抗的连接。
与可靠的制造商合作至关重要。例如，HILPCB提供的Turnkey Assembly服务，能够从元器件采购、PCB制造到最终组装进行全流程质量控制，确保每一个制造细节都符合GaN系统的高要求。
组装优势：确保GaN PCB性能一致性
- 精密元件贴装：GaN器件封装小巧且对热应力敏感。我们采用先进的SMT设备，精确控制贴装位置和回流焊温度曲线，保护器件免受损伤。
- 散热界面处理：对于需要底部散热的GaN器件，确保焊膏印刷均匀、无空洞，对于实现高效散热至关重要。我们通过X-Ray检测来验证焊接质量。
- 一致性控制：从 **GaN power stage PCB low volume** 试产到大批量生产，我们维持严格的工艺控制（SPC），确保每块板的寄生参数和性能高度一致。
- 功能与安规测试：提供全面的功能测试（FCT）和高压绝缘测试，确保出厂的每一件产品都符合设计规格和安全标准。
全面验证：GaN Power Stage PCB测试的关键作用
设计和制造的最终成果必须通过严格的测试来验证。全面的 GaN power stage PCB testing 是产品合规上市的通行证。
- 传导发射 (CE): 使用线性阻抗稳定网络（LISN）在150kHz至30MHz频率范围内测量设备通过电源线传导的噪声。这是评估输入EMI滤波器性能的主要手段。
- 辐射发射 (RE): 在电波暗室中，使用天线测量设备在30MHz至1GHz（或更高）频率范围内向空间辐射的电磁场强度。布局、接地和屏蔽是影响RE测试结果的关键。
- 抗扰度测试 (Immunity):
- 静电放电 (ESD): 模拟人体或物体接触设备时发生的静电放电，考验系统的防护能力。
- 电快速瞬变脉冲群 (EFT): 模拟感性负载开关时在电源线上产生的快速、高频脉冲串，考验系统的电源和I/O端口滤波。
- 浪涌 (Surge): 模拟雷击或电网切换引起的能量巨大的低频脉冲，考验系统的初级保护电路（如MOV、TVS）。
测试结果是迭代优化的宝贵输入。一次测试失败并不意味着设计的终结，而是精确定位问题的机会。通过分析超标的频率点和失效的模式，工程师可以针对性地调整 GaN power stage PCB routing、滤波参数或接地策略。
结论
GaN power stage PCB mass production 是一个多学科交叉的系统工程，它要求工程师不仅要精通电力电子拓扑，更要具备深厚的EMI/EMC和安规合规知识。从宏观的安规间距和接地划分，到微观的环路控制和寄生参数管理，每一个细节都可能成为决定产品成败的关键。
通过实施本文探讨的策略——严格遵守安全间距、系统性地控制噪声源-径-敏链路、平衡Y电容的EMC与安全需求、采用结构化的接地方法、精心设计滤波器并考虑可制造性——您可以显著提高GaN电源产品首次通过认证的成功率。与像HILPCB这样经验丰富的制造伙伴合作，能够将这些复杂的设计理念无缝转化为高质量、高可靠性的产品，无论是 GaN power stage PCB quick turn 原型还是大规模量产，都能确保您的设计优势最终转化为市场优势。
常见问题
为什么 GaN 功率级 PCB 量产特别具有挑战性？
因为 GaN 设计同时叠加了高速开关沿、EMC 敏感性、安全间距要求和可制造性约束。设计或工艺上的小失误，都可能迅速演变为认证失败或现场不稳定。
为什么在 GaN 板上必须把安规间距和 EMI 控制一起考虑？
因为如果分开处理，一个改动很容易在别处引入新的问题。布局必须把爬电距离、电气间隙、接地、滤波和寄生参数控制作为一个整体系统去平衡。
为什么可制造性会直接影响 GaN 产品认证成功率？
因为理论上成立的设计，如果量产中寄生参数、间距或装配品质发生波动，仍然可能在测试时失败。把可制造性提前纳入版图和工艺规划，才能维持首轮认证和后续量产所需的一致性。
为什么 GaN 功率产品适合和经验丰富的制造伙伴合作？
GaN 功率级横跨电力电子、EMC、安全和制造工程多个维度。成熟的制造伙伴能够把设计意图落实成可重复的制造、组装和验证方法，而不是依赖高成本的反复试错。
