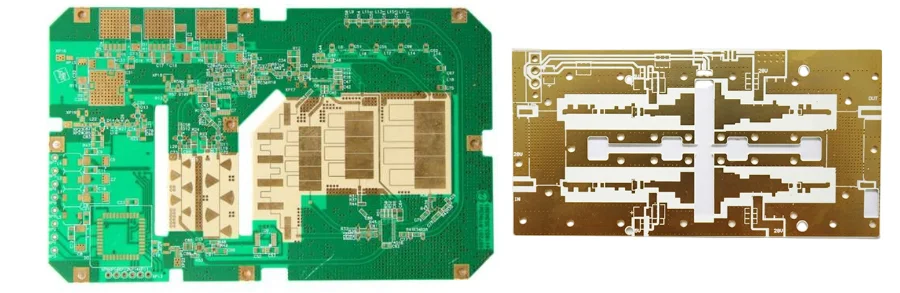

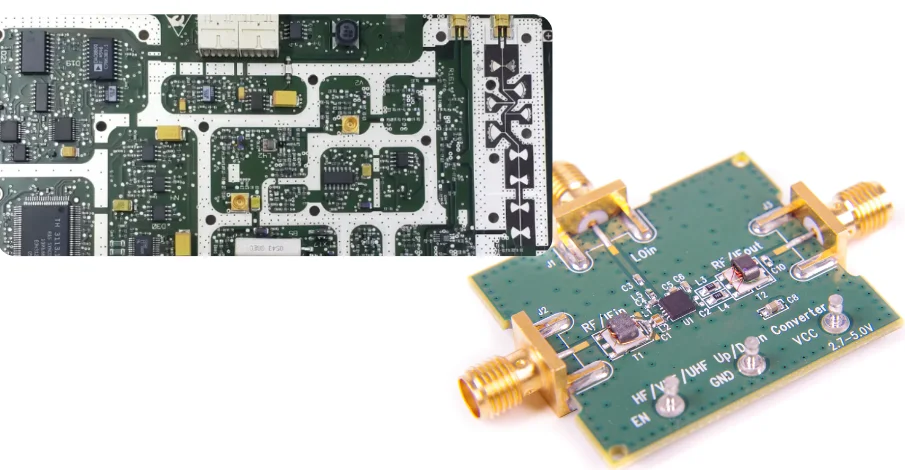

信号完整性决定了 高频 PCB 设计的成败。随着数据速率超过 25 Gbps 且频率超过 40 GHz，保持清晰的信号需要采用系统方法进行设计、分析和验证。本指南提供了实用的解决方案，可在要求苛刻的应用中实现卓越的信号完整性。
什么是信号完整性以及为什么它在 HF PCB 设计中至关重要
信号完整性是指电信号通过 PCB 时的质量，在 HF PCB(高频 PCB)设计中尤为关键。随着信号频率的增加，保持信号完整性意味着保留幅度、时序和波形形状等重要参数。这些参数的失真会导致信号显着衰减，尤其是在高频下，即使是小问题也可能导致数据错误。
评估 HF PCB 信号完整性的关键指标包括眼图高度(位决策的垂直开口，通常为 >100mV)、眼图宽度(时序裕量，通常为 >0.6 UI)和抖动(时序变化，大多数系统通常为 <0.3 UI)。误码率(BER)也是一项重要的衡量标准，目标是<10^-12，确保系统能够可靠地传输数据而不会出错。
随着频率的增加，保持信号完整性的挑战也随之增加。对于工作频率为 1-5 GHz 的高频 PCB，阻抗控制和最小化串扰至关重要，回波损耗目标为 >15dB。在 5-20 GHz 时，重点转向最小化损耗和优化过孔转换，插入损耗小于 3dB。在 20-40 GHz 时，表面粗糙度变得至关重要，需要损耗角正切 (Df) 小于 0.002。对于 40 GHz 以上的频率，PCB 设计的各个方面都需要仔细优化，以确保信号保持干净且不失真。
如何分析和测量信号完整性
眼图分析基础知识
眼图通过叠加多个位转换来提供信号质量的全面可视化：
关键眼参数：
- 眼图开度：确定噪声裕度
- 交叉百分比：表示占空比畸变
- 上升/下降时间：显示带宽限制
- 抖动分量：随机与确定性
解读眼图：
- 睁大眼睛：良好的信号完整性
- 垂直闭合：振幅噪声、串扰
- 水平闭合：抖动过大
- 多眼 (PAM4)：需要 3 个清晰的开口
测量要求：
- 示波器带宽：>2.5×信号频率
- 样本量：>100万个波形
- 正确探测：最大限度地减少负载效应
时域和频域分析
TDR/TDT 测量：
- 揭示阻抗不连续性
- 定位问题区域
- 通过过渡进行表征
- 验证仿真模型
S参数分析：
- S11/S22:回波损耗(最小<-10dB)
- S21:插入损耗(取决于应用)
- S31/41:串扰隔离 (>30dB)
- 混合模式：差分表征
常见信号完整性问题及解决方案
在密集布局中管理串扰
串扰随着边沿速率的降低和布线密度的增加而恶化。它通过电容耦合和电感耦合发生，导致近端 (NEXT) 和远端 (FEXT) 干扰。
串扰机制：
- 电容式：走线之间的电场耦合
- 电感：走线之间的磁场耦合
- 近端 (NEXT)：源头干扰
- 远端 (FEXT)：接收器处的干扰
缓解策略：
- 3W 间距：易于实施，具有 10-15 dB 隔离增益和低成本。
- 保护迹线：提供 15-20 dB 隔离，实现复杂性和成本适中。
- 通过围栏：实现 20-30 dB 隔离，但更复杂且成本中等。
- 分层：提供 >40 dB 隔离，但需要精心设计并产生高成本。
最佳实践：
- 在相邻层上垂直布线。
- 尽量减少并行走线运行以减少耦合。
- 尽可能使用差分信号以获得更好的抗噪性。
- 实施适当的叠层设计以最大限度地减少串扰。
控制反射和阻抗
阻抗不连续的反射会导致信号衰减和数据错误。这些不连续性的常见来源包括过孔转换、连接器接口、走线宽度变化和参考平面转换。
解决 方案：
- 通过反焊盘尺寸进行优化，以确保平滑过渡。
- 在接口处设计适当的发射机制以匹配阻抗。
- 对走线使用渐变的锥度，以防止阻抗突然变化。
- 在所有层上保持连续的参考平面，以减少信号反射。
抖动减少技术
过大的抖动会限制眼图宽度，并可能导致误码，从而导致信号质量差。抖动通常由随机抖动 (RJ) 和确定性抖动 (DJ) 组成，其中总抖动 (TJ) 是这两个分量的总和。
抖动分量：
- 随机抖动 (RJ)：通常为 1-2 ps RMS。
- 确定性抖动 (DJ)：通常为 5-20 ps 峰值。
- 总抖动 (TJ)：TJ = DJ + 14×RJ(误码率 10^-12)。
减少策略：
- 使用低抖动时钟源来最大限度地减少时序误差。
- 最大限度地减少走线长度不匹配以避免信号延迟。
- 控制电源噪声以减少抖动引起的误差。
- 实施正确的端接以保持信号完整性。
- 必要时添加均衡以补偿信号衰减。
高频信号完整性的最佳实践
优化的PCB叠层设计
正确设计的叠层构成了信号完整性的基础：
关键原则：
- 每个信号层的相邻接地/电源层
- 对称结构可防止翘曲
- 用于紧密耦合的薄电介质
- 跨层阻抗一致
8层高速叠层示例：
- L1/L8:微带信号(受控阻抗)
- L2/L7:接地层(连续)
- L3/L6:带状线高速对
- L4/L5:电源/接地芯
差分对实现
差分信号提供卓越的抗噪性：
设计要求：
- 长度匹配：成对内<0.025mm
- 一致的间距：保持耦合
- 对称布线：相等寄生
- 对之间没有分裂
常见应用：
- PCIe:85Ω差分
- 以太网：100Ω差分
- USB 3.0:90Ω 差分
- HDMI:100Ω差分
通过优化策略
过孔显着影响 5 GHz 以上的信号完整性：
优化技术：
- 最小化过渡：尽可能在单层上布线
- 背钻：在 >10 GHz 下去除 >0.5mm 的短截线
- HDI 微孔：用于 >20 GHz 应用
- 接地过孔：放置在信号过孔 1mm 范围内
电源完整性在信号质量中的作用
电源噪声通过多种机制直接影响信号完整性：
PDN 设计要求
目标阻抗计算： Ztarget = Vripple / (0.5 × I瞬态)
对于具有50mV纹波和10A瞬态的1V电源： Z目标 = 0.05 / 5 = 10mΩ
实现目标阻抗：
- 大容量电容器：100-1000μF
- 陶瓷去耦：0.1-10μF
- 高频：10-100nF
- 嵌入式电容：<1nF
解耦策略
安置指南：
- 2mm 范围内的电源引脚，适用于 >1 GHz
- 多孔，低电感
- 直接接地层连接
- 全线分布
仿真和验证工具
预布局分析
基本模拟：
- 渠道预算规划
- 拓扑探索
- 材料权衡
- 端接优化
工具要求：
- 用于快速阻抗的 2D 场求解器
- 用于复杂结构的 3D EM
- 用于系统分析的电路仿真
- 产量统计分析
布局后验证
验证流程：
- 提取布局寄生
- 包括 3D 结构
- 运行拐角分析
- 生成眼图
- 验证规格
相关性准确度：
- 阻抗：±5%
- 亏损：±10%
- 串扰：±15%
- 需要准确的模型
为什么选择HILPCB来实现信号完整性
HILPCB 为高频应用提供全面的信号完整性解决方案：
- 设计服务：预布局 SI 分析
- 模拟：HFSS、CST、Sigrity 工具
- 材料：完整的射频/微波库存
- 测试：TDR、VNA 至 40 GHz
- 经验：5G、雷达、HPC应用
- 支持：专家工程咨询
常见问题解答
**Q1:是什么导致高频信号完整性问题？ 答：主要原因包括阻抗不连续性、过度串扰、与频率相关的损耗和电源噪声。更快的边沿速率和更高的频率会使问题恶化。
**Q2:我如何知道我是否存在信号完整性问题？ 答：寻找闭眼图、高误码率 (>10^-12)、过度抖动 (>0.3 UI)、间歇性故障或合规性测试失败。
**Q3:我什么时候应该担心信号完整性？ 答：在以下情况下考虑SI:频率超过100 MHz，上升时间降至1ns以下，或走线长度在工作频率下超过λ/10。
**Q4:NEXT和FEXT有什么区别？ 答：NEXT 出现在源端，通常更差。FEXT 出现在远端并随着耦合长度而累积。带状线最小化 FEXT。
**Q5:SI分析会增加多少设计时间？ 答：适当的 SI 分析可为初始设计增加 20-30%，但通过减少原型迭代，总体上可节省 40-50%。
**Q6:信号完整性最重要的是什么？ 答：受控阻抗是基础，其次是适当的叠层设计、最大限度地减少不连续性和足够的电力传输。
