2024年全球火控系统市场达到68亿美元，制导弹药项目和坦克现代化正推动北约各国国防预算中的相关需求。瞄准系统将传感器数据——激光测距仪回波、光学跟踪器测量值、GPS坐标和惯性导航输出——转换为武器平台的精确射击解算。这些系统内部的PCB必须能够提供用于生成激光脉冲的纳秒级时序、用于传感器条件化的亚毫伏级模拟精度、实时弹道计算能力，以及在战场条件下的绝对可靠性。
火控系统对美国、德国、英国、法国、加拿大和澳大利亚的国防力量至关重要。无论是安装在M1“艾布拉姆斯”（美国陆军）、“豹2”（德国联邦国防军）、“挑战者3”（英国陆军），还是在北海航行的海军舰艇上，瞄准PCB都必须在从沙漠酷暑到北极严寒的极端环境条件下提供准确的射击解算。
瞄准系统失效意味着错失目标或意外交战。间歇性连接、阻抗漂移或热诱导的时序误差是绝不容许的。国防集成商之所以选择HILPCB作为瞄准PCB的合作伙伴，是因为我们具有3级制造质量、受控的阻抗精度以及满足国防采购文件要求的完整材料可追溯性。
HILPCB制造能力： 我们制造用于地面、海军和机载火控项目的瞄准系统PCB，具备纳秒级时序布局、高压/微弱信号混合叠层、±5%的阻抗控制，并符合IPC-6012 3级标准。
菜单导航

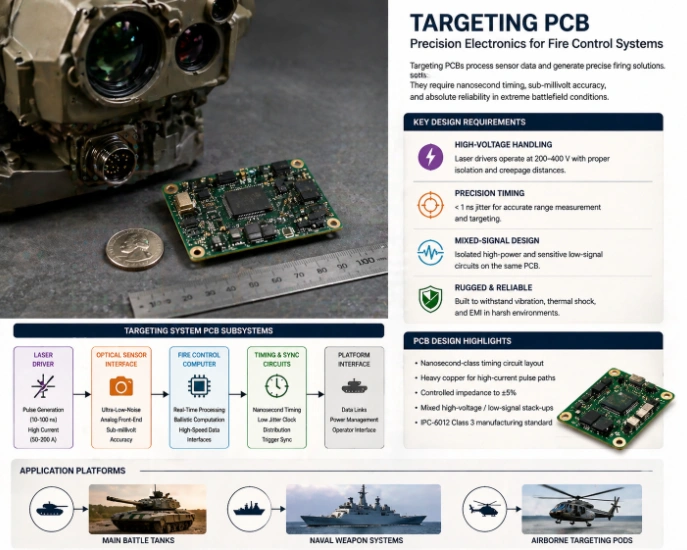

激光测距仪和指示器驱动PCB设计
激光测距仪通过对脉冲激光的往返时间进行计时来测量目标距离；激光指示器则为制导弹药照亮目标。两者都需要PCB电路以纳秒级精度切换高压、大电流脉冲，同时与同一电路板上敏感的时序测量电子设备共存。在HILPCB，我们的激光驱动板制造解决了军用级激光系统所需的高压隔离、厚铜脉冲路径和纳秒级时序布局等难题。
激光驱动器PCB工程

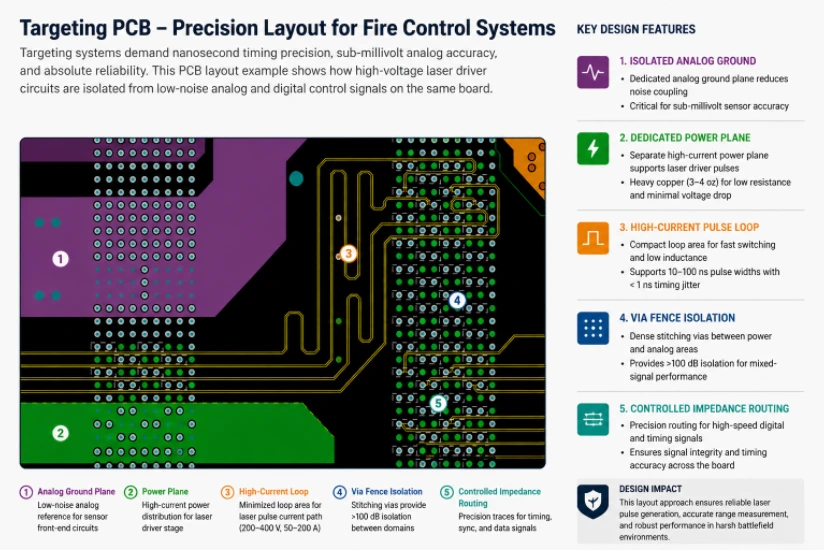

- 脉冲电流路径：闪光灯或二极管泵浦激光器在5–30纳秒的持续时间内吸收50–200安培的峰值电流。厚铜内层（3–4 oz）和最小化的环路电感提供了干净的电流脉冲，而不会产生电压下降。
- 高压隔离：在300–1000V下运行的电容器充电电路需要符合IPC-2221标准的爬电距离，并且通过使用三防漆（conformal coating）来降低电气间隙（clearance）要求。多层板结构将高压布线在内层，并用地平面进行屏蔽。
- 时序测量：用于测量激光往返时间的数字时间转换器（Time-to-digital converters）精度需达到±0.5纳秒（对应±0.075米的距离精度），这要求走线长度匹配并分配低抖动时钟。
- 人眼安全控制：具备硬件冗余的激光安全联锁电路可防止未经授权的激光发射——这对于在训练和人口稠密地区使用的系统至关重要。
经验证的激光性能
每块激光驱动板都会经历脉冲形状验证、时序精度验证和高压绝缘测试——确保生产的电路板性能能够与通过武器系统认证的原型板保持一致。
光学传感器接口与跟踪电子设备
瞄准系统使用光电/红外（EO/IR）相机和跟踪传感器来捕获、识别和跟踪目标。传感器接口PCB提供精密的模拟信号调理，它决定了跟踪器在战场条件下是否能保持对移动目标的锁定。在HILPCB，我们为瞄准系统设计的传感器接口实现了实时目标跟踪所需的低噪声性能和高速视频处理能力——所有这些都集成在能够装入武器瞄准具外壳的紧凑电路板上。
传感器接口架构
- 光电/红外（EO/IR）相机接口：纹波<200 μV的CMOS/CCD偏置稳压，每通道1–4 Gbps的LVDS或MIPI CSI视频输出，以及具有隔离驱动电路的镜头电机控制。
- 跟踪处理器：在帧速率（30–120 Hz）下执行质心计算、相关跟踪和预测算法的FPGA或DSP。采用HDI结构以满足紧凑电路板上FPGA BGA扇出布线的需求。
- 目标识别：用于自动目标识别（ATR）的图像处理需要使用DDR4存储体来存储帧缓冲区和模板——在专用的信号层上进行阻抗控制走线。
- 显示接口：生成分划线覆盖图，以低延迟（<1帧）处理将视频输出给炮手目镜显示器，以保持瞄准精度。
火控计算机板架构
火控计算机集成了所有传感器输入——距离、方位、目标速度、风向、弹药类型和平台运动——以实时计算射击解算。PCB上搭载了高性能处理器、多个传感器接口、弹道计算算法以及与武器平台的通信链路。在HILPCB，我们的火控计算机板制造提供了实时弹道计算在极端工作温度范围内所需的处理密度、信号完整性和环境稳健性。
火控板设计
- 处理平台：支持实时操作系统的基于ARM或x86的嵌入式处理器。10–16层板，对DDR4和PCIe接口进行阻抗控制。
- 传感器融合输入：激光测距仪（串行）、跟踪器（视频）、GPS接收机、IMU（SPI）和风传感器的同步接口——每个接口都需要适当的隔离和时序控制。
- 通信链路：与武器平台火控网络连接的MIL-STD-1553B、CAN总线或以太网接口——对暴露于外部电缆的数据链路进行电隔离（galvanic isolation）。
- FR-4材料：Tg≥170°C，确保在地面车辆-46°C至+71°C的温度范围内可靠运行，且焊点经过1000次以上的热循环验证。
精密时序与环境资质认证
瞄准系统要求在激光器、跟踪器和计算机子系统之间实现纳秒级精度的时序同步——并且必须在整个军用环境包络范围内保持这种精度。时序误差会直接转化为测距误差和脱靶距离。在HILPCB，我们的时序电路布局和环境资质测试可确保瞄准板在-46°C至+71°C范围内，并在振动、冲击和EMI条件下均保持规格要求的精度。
时序与环境
- 时钟分配：低抖动TCXO参考时钟通过阻抗匹配的带状线分配给所有子系统，均方根（RMS）抖动贡献<1 ps。
- 时序校准：将每块板的延迟测量和补偿系数存储在非易失性存储器中——以解释走线长度的变化和与温度相关的传播延迟。
- MIL-STD-810H认证：对代表性的生产样品进行温度循环、冲击（40G）、振动（5G RMS下5–2000 Hz）、沙尘和湿度测试。
- MIL-STD-461G EMI/EMC测试：传导和辐射发射/敏感度测试，确认其与共址车辆电子设备和通信系统的电磁兼容性。
可制造性设计（DFM）、测试和生产质量
由于瞄准PCB必须在无法重新测试的条件下保证一次性百分之百成功运行，因此它们所经历的测试超越了标准的电气验证。在HILPCB，我们的瞄准PCB质量计划通过全面的测试、可追溯性和工艺文件，来满足国防采购要求。
质量体系
- 生产测试：100%电气测试、受控阻抗验证、带传感器模拟的功能测试，以及每块板的时序精度验证。
- SMT组装：符合J-STD-001 3级标准，采用100% AOI、对BGA组件进行X光检测，并提供回流焊曲线文件以实现可追溯性。
- 老化测试（Burn-In）：对国防项目电路板进行在高温下持续72小时的上电运行测试——在交付前剔除早期失效（infant-mortality）的元件。
- 原型验证：在批量生产承诺前，首先制造用于认证测试的首件电路板（First-article builds），并提供符合AS9102标准的正式检验文件。
为什么国防集成商选择HILPCB作为瞄准电子产品的合作伙伴
HILPCB为美国、英国、德国、法国、加拿大和澳大利亚的国防承包商及武器系统集成商制造瞄准系统PCB。
我们的能力包括具有高压隔离的厚铜激光驱动板、用于紧凑武器瞄准具外壳的HDI传感器接口板、具备多接口传感器融合功能的火控计算机板、用于云台和炮塔安装瞄准系统的刚挠结合板（rigid-flex）结构、MIL-STD-810H/461G环境认证支持，以及满足国防采购完整材料可追溯性要求的IPC-6012 3级制造。
瞄准PCB常见问题解答
为什么纳秒级的时序精度对激光测距仪PCB至关重要？
激光测距仪根据光脉冲往返的时间来计算距离。仅仅1纳秒的时序抖动就会转化为15厘米的测距误差。PCB必须通过阻抗匹配的走线分配超低抖动的时钟（<1 ps RMS），以确保绝对的弹道精度。
如何在一个标准尺寸的PCB上处理200A的激光脉冲？
激光指示器会产生巨大的瞬时电流尖峰（例如，20纳秒内达到200A）。为了防止灾难性的电压下降和电磁干扰，电路板使用3-4 oz的厚铜内层，并将环路电感降至最低，同时由专门的高压隔离技术提供支持。
军用火控PCB需要进行哪些环境测试？
瞄准电子设备必须在从北极严寒到沙漠酷暑（-46°C至+71°C）的环境中完美运行，同时承受武器发射时的冲击。我们根据MIL-STD-810H标准对电路板进行认证，让它们经受严酷的温度循环、40G机械冲击、5G RMS振动，并符合MIL-STD-461G的EMI/EMC合规要求。
