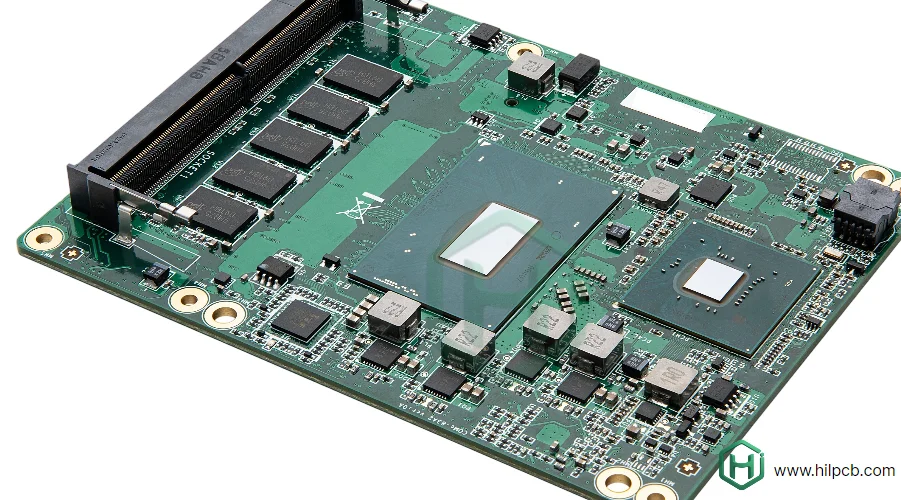

电信PCB是为路由器、交换机、光传输设备、无线电台以及基站子系统等网络设备而设计的印制电路板,其数据完整性、时钟、供电、热行为与现场可靠性必须作为一个整体同步发布。 正确的结构取决于通道与部署环境,而不是"电信"这个词本身。
关键要点
- 在选择材料或层数之前,先划分射频、SerDes/光、时钟、控制与电源等功能域。
- 根据插入损耗、偏斜、阻抗、热性能与制造公差预算选择层压板;并非每一层都需要高端材料。
- 只有当通道模型显示普通镀通孔的信号完整性裕量不足,或实际布线、密度、装配及热设计要求需要时,才评估背钻、盲孔或盘中孔。
- 将光模块笼、连接器、扇出区域与热边界视为电气通道的一部分。
- 电信-48 V馈电、浪涌、接地、冗余与保持时间要求因平台和运营商规范而异。
- NEBS、ETSI环境、安全与EMC要求适用于在规定环境下运行的整机设备;PCB本身无法单独"通过NEBS认证"。
冻结电信设备架构
从端口与工作模式矩阵入手,因为线卡、室外射频单元和光机架带来的风险各不相同。关于这些产品系列的制造侧内容,请参阅通信设备PCB制造指南。
| 功能域 | 需要冻结的输入 | 发布证据 |
|---|---|---|
| 数据平面 | 以太网/OIF或专有通道速率、传输距离、连接器与均衡 | 通道模型、S参数与链路/误码率裕量 |
| 射频 | 频率、带宽、功率、噪声、隔离度、PIM与天线接口 | 电磁模型加上整机传导/辐射测试结果 |
| 时钟 | 振荡器、SyncE/PTP或无线时钟要求与保持模式 | 相位噪声、抖动与时间误差测量 |
| 电源 | 输入范围、馈电、热插拔、浪涌、冗余、负载与时序 | 故障、瞬态、效率与PDN测试结果 |
| 环境 | 室内/室外等级、气流、海拔、污染、冲击与使用寿命 | 产品专属的鉴定计划 |
不要根据总吞吐量推断PCB要求。应记录通道速率、损耗/回波模板、串扰、阻抗与合规平面。
基于损耗预算设计SerDes与光通道
高速通道要穿越封装、走线、过孔、连接器与模块。先分配损耗/反射预算,再用实际介电数据、成品铜厚、玻纤布与铜箔粗糙度对生产叠层建模。
低损耗材料并不能修正过孔残桩、回流路径不连续、连接器过渡或串扰问题。当压合、CTE与制造工艺通过验证后,混合叠层可以把低损耗材料保留给关键层。
让每个差分通道始终位于连续参考平面之上,控制扇出几何形状与回流过孔,并避免平面分割。背钻只能去除超出规定残余残桩的未用孔筒部分;必须定义钻孔方向、公差、禁布区与检验要求。通过仿真验证最终通道,必要时使用代表性测试条或实测S参数。
光模块会带来高密度连接器、大电流与发热。应按照模块参考方法对主机连接器/扇出区域建模,同时保持气流、散热器可操作空间与回流路径。
在不引发跨域失效的前提下集成射频、时钟与电源
射频部分可采用Dk受控的微波层压板、混合结构、屏蔽与精细建模的过渡结构。要让开关电源谐波、SerDes时钟与数字回流电流远离敏感的接收机路径。表面处理、铜箔轮廓与阻焊状态在射频频段都可能产生影响,因此要明确定义这些参数,而不是笼统地标注"高频PCB"。
可评估金属基板和陶瓷填充热管理材料;原有最高300 W/m·K是特定金属层的参考值,不代表介质层或整板导热率。设计应结合完整散热路径、气流和温度预算。
即使走线长度匹配,时钟质量也可能受到电源噪声、串扰与热梯度的劣化。保留振荡器与PLL的供电/滤波建议,让时钟走线跨越连续参考平面,并在发布的工作模式下测量相位噪声或抖动。
许多电信系统采用标称-48 V配电,但输入范围、极性、馈电与保护方式因产品而异。需要协调连接器引脚、熔断、热插拔、ORing、浪涌、隔离、爬电/电气间隙、机壳搭接与回流架构。铜厚应根据电流、允许温升、所在层环境与故障行为来确定,而不是套用一个统一的盎司值。
建立热与可靠性证据
交换ASIC、FPGA、射频功率器件与光模块可能形成相互影响的热点。应按工作模式下的器件功耗、封装热数据、气流阻抗与机箱条件建立热模型。只有当铺铜与过孔连接到可用的热沉或气流路径时,它们才有帮助。
可按项目提供选定的−40至+85°C、500–1000次热循环,以及85/85湿热、振动、冲击和EMI/EMC工程测试;也可结合冗余、降额和热分析进行10–20年、99.999%系统任务规划。这些是系统级规划及测试服务,不是所有NEBS方案或裸板寿命保证;设备认证仍应遵循适用的GR-63、GR-1089及ETSI要求。
PCB可靠性风险包括过孔处的Z轴膨胀、CAF、堆叠微孔应力、压接损伤、大尺寸BGA翘曲与连接器插拔循环。应根据鉴定剖面选择层压板、过孔结构、纵横比与表面处理。环境应力等级必须来自预期部署场景及适用的GR-63/GR-1089、ETSI或客户文件;不能用笼统的-40°C至85°C或85/85试验代替。
使用电信PCB发布矩阵
该矩阵可帮助读者理解不同方案的决策依据。
| 关口 | 受控输入 | 证据 | 否决条件 |
|---|---|---|---|
| 叠层 | Dk/Df测试方法、玻纤、铜厚、几何结构、过孔与表面处理 | 场求解器模型与制造公差评审 | 标称几何通过但生产极限条件失效 |
| 信号/射频 | 端口映射、参考平面、连接器与夹具 | 仿真与测试条/通道数据的相关性 | 裕量依赖未经确认的夹具移除算法或材料数据 |
| 电源/时钟 | 输入故障、电源轨模式、时钟树与时序 | PDN、瞬态、抖动/时间误差与重启测试 | 最差组合模式突破裕量 |
| 热/机械 | 功耗分布、气流、模块笼、散热器与紧固件 | 温度、翘曲、冲击/振动(视适用情况) | 热点、连接器或BGA超出产品限值 |
| 试产/变更 | 已发布的BOM、叠层、钻孔/背钻与工艺 | 阻抗、电测、检验与良率趋势 | 供应商/工艺变更缺乏既有证据覆盖 |
常见电信PCB失效模式
| 现象 | 可能原因 | 下一步检查 |
|---|---|---|
| 短电缆链路通过但无法达到传输距离 | 通道损耗/反射过大或串扰 | 将实测S参数与合规模型对比 |
| 热机后出现间歇性误码 | SerDes/时钟漂移、PDN噪声或光模块发热 | 关联误码率、电源轨、抖动与温度数据 |
| 业务流量下射频灵敏度下降 | 数字谐波、回流耦合或转换器噪声 | 逐个开启干扰源并探测耦合路径 |
| 背钻后仍达不到裕量 | 连接器/扇出占主导或残余残桩与设计值不符 | 做切片分析并重新测量每个通道环节 |
| 环境试验造成过孔开路 | 材料/过孔疲劳或微孔界面薄弱 | 对失效样品与对照测试条做切片分析 |
电信PCB询价清单
电气方面: 框图、通道/射频/时钟标准、数据速率、损耗/阻抗模板、参考平面、S参数/模型格式、电源输入/故障、电源轨电流与时序。
制造方面: Gerber/ODB++/IPC-2581、叠层、批准材料清单、Dk/Df依据、铜箔轮廓、阻抗表、过孔/背钻要求、测试条、表面处理与受控特性。
装配/发布方面: BOM/AVL、BGA/压接/光模块笼、散热器、烧录、测试接入、使用环境、适用标准、抽样方案、验收限值、可追溯性与变更控制触发条件。
参考标准与责任边界
- IEEE 802.3,IEEE
- IEEE 1588,IEEE
- OIF CEI实施协议,OIF
- GR-63-CORE,Telcordia
- GR-1089-CORE,Telcordia
- ETSI EN 300 019系列,ETSI
- IEC 62368-1,IEC
- IPC-2221,IPC
- IPC-6012,IPC
- IPC-6018,IPC
标准的适用性与版本取决于设备、运营商、国家与安装环境。HILPCB可以按已发布的电信PCB数据进行制造与组装,并支持叠层、阻抗、DFM与测试接入评审。产品所有方仍需对架构、通道/射频/时钟合规、电源安全、热设计、环境鉴定、EMC与整机认证负责。
HILPCB如何支持电信产品制造
HILPCB可评审叠层可行性、受控阻抗几何结构、BGA扇出、过孔/背钻说明、回流连续性、测试条与装配约束。高速PCB制造支持经过建模的SerDes通道,高频PCB制造支持指定的射频层压板体系,多层PCB制造可应对高密度布线与电源/参考结构。
HIL可提供3–10 oz大电流铜、Megtron 6、RO4003C及Rogers RO4000/3000系列等选项,并具备经评估的激光加工、多层板及100/400GbE、DWDM相关工程制造能力。具体材料、叠层和通道方案按项目要求评估,并非所有电信板均需高端材料。
具体的材料、公差、测试、检验、可追溯性与鉴定范围将在报价时逐项确认。
常见问题
每块电信PCB都必须用低损耗层压板吗?
不。仅在通道模型或射频预算需要的位置使用。控制、电源与短距离低速层可以采用合格的高Tg FR-4,包括在经过验证的混合叠层中。
电信PCB什么时候需要背钻?
当未使用的镀通孔残桩消耗了通道裕量时使用。应根据通道模型定义残余残桩与公差;如果普通过孔已能通过,则无需背钻。
PCB制造商能把电路板认证到NEBS 3级吗?
不能。NEBS针对的是整机网络设备在适用的物理、环境、电气与EMC指标上的表现。PCB材料与工艺质量有贡献,但合规性由系统级设计与测试确立。
电信PCB报价最需要哪些文件?
请提供生产数据、叠层/材料与阻抗表、过孔/背钻说明、BOM/AVL、数据速率/射频约束、测试条、测试/检验要求、使用环境与变更控制预期。
"high frequency pcb for telecom"和"telecommunication pcb"涵盖什么?
两者都指电信基础设施板卡:具有受控阻抗的射频/基带部分、用于天线与微波链路的低损耗材料,以及上文所述的可靠性/测试体系。
"telecom pcb material handling equipment"和"pcb telecom"是什么意思?
"Pcb telecom"与本页范围相同。这里讨论的是电信PCB的材料、阻抗和测试要求;物料搬运设备属于另一类设备,不属于本页的PCB制造范围。
射频与数字电信PCB的要求有何不同?
射频部分需要天线以及特定于通道的材料、阻抗和损耗预算。数字交换与基带部分则有各自的接口、电源和热要求。一块电信板可能同时集成这些功能;应对完整结构和测试计划进行鉴定。
电信PCB的RFQ中应包含哪些材料与处理要求?
需标明层压板与半固化片结构、铜箔、储存和处理要求、阻抗与损耗限值,以及所需的制造证据。请针对实际板卡和部署环境确认这些要求。
结论
电信PCB发布本质上是一个跨通道、射频、时钟、电源与热的证据问题。先冻结系统预算,把它转化为可制造的叠层,并验证能代表量产状态的结构。将已发布的文件、通道要求与鉴定范围发给HILPCB,即可进行DFM与报价评审。
