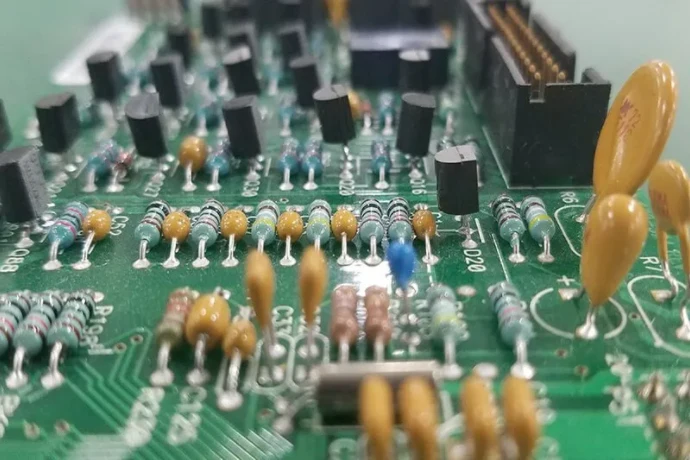

THT（Through-Hole Technology，通孔技术）是把元件引脚插入PCB镀通孔并形成焊接连接的装联方法。 在AI服务器、工业控制、电源、通信和运输设备中，它常用于连接器、变压器、大型电感、电解电容、继电器、端子和其他承受插拔、重量、电流或机械载荷的器件。
需要先澄清：THT通常不是AI芯片内部、先进封装或BGA载板的“芯片互连”。处理器与内存的高密度互连主要由封装、BGA、HDI和高速PCB完成；THT负责的是系统级电源、外部I/O、风扇、背板、控制和结构连接。把这两个层级混在一起，会导致错误的工艺选择和搜索意图。
核心结论
- THT与SMT不是二选一。大多数复杂产品采用混合装联：SMT承担密度和高速器件，THT承担适合穿板引脚的机械、连接和功率功能。
- “THT更牢、更能过大电流”不是无条件定律。可靠性取决于连接器额定值、引脚与孔、镀铜、焊料、铜箔、热设计、固定方式和真实载荷。
- 成品孔径必须基于最大引脚包络、引脚公差、孔位、镀层和板厂能力共同计算。使用一个通用孔径差值会造成难插件或焊料填充不足。
- 厚板、高层数、大铜面和接地/电源平面会吸热，可能造成顶部润湿或孔填充不足。热释放、预热和工艺窗口应在设计阶段协同。
- 波峰焊、选择性焊接、通孔回流（Pin-in-Paste）和手工焊各有边界，应按元件、板面布局、热敏感性、数量和可重复性选择。
- 高速THT连接器的关键问题是连接器launch、镀通孔电容、反焊盘、回流路径和未使用残桩。背钻在PCB制造阶段完成，不是在焊接后钻削已装元件。
- 通孔焊点验收应引用合同约定的 IPC J-STD-001、IPC-A-610 修订版、产品等级和客户例外。不要脱离具体条款只写“满足IPC Class 3”。
- AOI或X-ray都不是万能证据。外观、孔填充、焊料源面/目标面润湿、截面、拉力/插拔、ICT和功能测试应按风险组合。
- 量产稳定来自可追溯的元件、助焊剂、焊料、程序、夹具、预热、缺陷和返修数据，而不是只检查最终外观。
本文目录
- AI硬件中哪些器件适合THT？
- THT、SMT、压接和通孔回流怎样选择？
- 孔径、焊盘和镀通孔怎样设计？
- 大铜面和厚板为什么难焊？
- 高速连接器怎样处理通孔残桩？
- 波峰焊与选择性焊接怎样选？
- 通孔焊接工艺窗口包含什么？
- 常见THT缺陷如何追根因？
- 怎样检验并定义可接受焊点？
- NPI与DFT怎样减少量产风险？
- 追溯与变更控制应记录什么？
- THT组装RFQ应提供什么？
- HILPCB可以怎样支持项目？
- 常见问题
AI硬件中哪些器件适合THT？
THT适合的原因通常是元件供应形式、机械锚固、维护接口或电气额定，而不是“AI”标签本身。
| 器件/位置 | 使用THT的常见理由 | 仍需验证的风险 |
|---|---|---|
| 电源与背板连接器 | 多次插拔、线束拉力、较大接触件 | 接触额定、温升、插拔载荷、焊点和PCB固定共同承担 |
| 端子台、保险丝座 | 现场接线、扭矩和维修 | 端子扭矩不能全部传给焊点，可能需要外壳或螺钉固定 |
| 变压器、大型电感 | 重量、引脚形式和爬电要求 | 热循环、振动、磁件固定、引脚应力和散热 |
| 电解电容、继电器 | 封装供应、机械高度和电气间距 | 极性、倾斜、支撑、通气口、寿命和振动 |
| 风扇/泵/外部I/O连接器 | 维修插拔和线缆载荷 | 连接器壳体锁定、线束应变释放和热插拔 |
| 调试、服务和背板接口 | 可接近性、标准连接器 | 高速launch、stub、接地针分布和测试覆盖 |
高电流能力不能只看引脚粗细。完整路径包括连接器接触件、压接或线缆、引脚、焊点、镀通孔、焊盘、过孔和铜箔；其中任一处都可能成为温升瓶颈。应按额定降额、实际温升和故障条件验证。
THT、SMT、压接和通孔回流怎样选择？
| 装联方式 | 适用场景 | 优势 | 关键限制 |
|---|---|---|---|
| 传统THT焊接 | 异形件、连接器、磁件、端子 | 适用元件广，可形成穿板焊接 | 占双面空间，插件与焊接工序增加 |
| Pin-in-Paste/通孔回流 | 少量耐回流THT件，希望与SMT同炉 | 减少独立焊接工序 | 元件耐温、钢网锡膏体积、孔填充和底部间隙需验证 |
| Press-fit压接 | 背板/高速连接器等可压接端子 | 无焊接热输入，可维修或高密度 | 孔径、镀层、压入力、板弯、工具和连接器资格要求严格 |
| SMT连接器 | 载荷较低或有额外机械固定 | 自动化和布线密度高 | 焊盘剥离、共面度和插拔力路径需评估 |
| 线束/板间连接替代 | 可把高载荷移出主板 | 简化主板工艺 | 增加线束、连接点、空间和装配管理 |
有些连接器同时包含信号针、接地针和机械固定脚，不能用一种统一孔径或验收规则覆盖。器件图纸中的推荐PCB layout、安装方式、额定和应用规范是设计输入。
孔径、焊盘和镀通孔怎样设计？
THT可制造性的核心是“元件最坏尺寸能插入，同时焊料和助焊剂能够流动并润湿”。设计应使用公差叠加，而不是只看名义直径。
成品孔径计算要包含什么？
- 圆针用最大直径，方针或矩形针用最大对角包络；
- 元件引脚尺寸、位置度、共面度和成型公差；
- PCB成品孔径、公差、孔位和板厚；
- 镀铜和表面处理后的最终孔尺寸；
- 自动/人工插件所需间隙及引脚变形风险；
- 焊料毛细上升、排气和目标填充所需空间；
- 连接器多针累积公差和板/器件翘曲。
孔太小会导致插件力过大、引脚刮伤镀层、器件悬高或板弯；孔太大会增加定位偏差并可能降低毛细填充一致性。最终值应由器件供应商推荐、板厂成品孔能力和组装试验共同确认。
焊盘、环宽和内层连接
焊盘和环宽要满足制造对准、返修与机械需求。与大铜平面直接连接会增加热容量，可采用合适的thermal relief，但电流、热和机械需求可能要求实连或更宽连接。设计方需要在可焊性与电气/热性能之间作出有证据的选择。
镀通孔还应考虑板厚/孔径关系、铜镀层、树脂体系、Z轴膨胀和热循环。焊点外观良好不代表孔壁在长期温循中没有风险，裸板规格和装联规格必须一致。
大铜面和厚板为什么难焊？
AI服务器、电源和工业板常有厚铜、多层地/电源平面、厚板和大型连接器。这些结构会把热量从焊接区快速带走，使焊料在到达目标面前降温，出现填充不足或顶部润湿不足。
设计与工艺需要共同处理：
- 识别高热容量焊点并分组，不让一个程序同时照顾完全不同的热负载；
- 评估内层铜连接、thermal relief、焊盘和孔径对传热的影响；
- 在不损伤器件、层压板、焊点和邻近SMT的前提下建立充分预热；
- 为选择性焊接保留喷嘴、助焊剂、氮气和焊锡流动所需空间；
- 检查板弯、夹具遮挡和重型器件在加热时的支撑；
- 用热电偶或其他方法验证有代表性位置，而不是只记录设备设定值。
提升温度或延长接触时间并非无成本：可能增加铜溶蚀、层压损伤、焊盘翘起、元件热损伤或邻近焊点再熔风险。工艺优化应寻找稳定窗口，而不是无限加热。
高速连接器怎样处理通孔残桩？
高速背板、PCIe、网络或专用SerDes连接器的镀通孔会引入电容、寄生电感和未使用残桩。信号层只连接孔桶的一部分时，剩余孔桶可能在工作频段产生谐振并增加损耗。
处理流程应是：
- 使用连接器厂商提供的launch建议和模型；
- 与实际叠层一起优化信号焊盘、反焊盘、地针和回流过孔；
- 评估差分对内偏斜、邻对串扰和连接器内部映射；
- 根据链路预算决定是否背钻、盲孔或调整信号层；
- 把背钻深度、残桩目标、钻偏和检验写入PCB制造图；
- 使用coupon、TDR、VNA或系统误码/眼图测试形成对应证据。
背钻属于PCB制造工序，通常在裸板阶段完成。 不能在THT元件已焊接后再从另一面钻孔，否则会损伤引脚、焊点和孔壁。是否背钻也不能只看接口名称，应由速率、残桩长度、材料、连接器和整体通道裕量决定。
波峰焊与选择性焊接怎样选？
波峰焊
适合焊接面上THT点多、元件分布规则、邻近SMT可通过布局或载具保护的产品。优势是产能和批量一致性；限制包括整面热暴露、遮蔽/载具、桥连方向和不同热容量焊点的兼顾。
选择性焊接
适合混合装联、高密度板、局部THT或对邻近SMT热影响敏感的产品。它可分别控制助焊、预热和焊接路径，但需要喷嘴可达空间、程序优化、板弯控制和逐点节拍。
通孔回流与手工焊
通孔回流适合耐回流元件和可通过钢网/预成型焊料提供足够焊料的少量THT点。手工焊适合原型、低量、特殊元件或批准返修，但对操作、工具、热接触和一致性要求高。不能因为数量少就省略工艺资格和验收。
工艺选择表应列出每个THT料号、位置、焊接方式、热限制、遮蔽、夹具、检验和返修方法。这样能防止量产现场临时决定“这个点手焊”。
通孔焊接工艺窗口包含什么？
稳定焊点来自相互作用的材料与参数：
- 元件和PCB的可焊性、储存、烘烤或潮湿敏感要求；
- 焊料合金、焊锅污染/铜含量和批次；
- 助焊剂类型、固含量、喷涂位置、覆盖和活化；
- 预热温度、升温、板面温差和元件上限；
- 波峰/喷嘴、接触时间、浸入深度、角度、速度和氮气；
- 板厚、铜分布、夹具、传送方向和板弯；
- 引脚长度、剪脚顺序、二次焊接和清洁；
- 停机重启、换料、维护和首件后的再确认。
设备设定值不等于焊点实际经历。应在热负载最高、最低和最靠近敏感器件的位置收集数据，并将程序版本与产品版本绑定。
常见THT缺陷如何追根因？
| 缺陷 | 可能机制 | 优先检查 |
|---|---|---|
| 孔填充不足 | 热量不足、孔/针间隙不当、排气差、可焊性或助焊不足 | 成品孔/引脚公差、铜连接、预热、润湿和截面 |
| 目标面不上锡 | 热容量大、氧化、助焊活化不足 | 目标面温度、表面状态、停留与材料批次 |
| 桥连/连锡 | 引脚间距、方向、焊料脱离、引脚长度或程序 | 传送/喷嘴路径、可焊性、阻焊和引脚突出 |
| 冰柱/尖点 | 脱离条件、温度、助焊或引脚几何 | 波形/喷嘴、速度、引脚长度和焊料状态 |
| 不润湿/退润湿 | 表面污染、氧化、材料不相容或热史 | 元件/PCB可焊性、储存、清洁和合金 |
| 孔堵塞/无法插件 | 阻焊、塞孔残留、孔尺寸或前序焊料进入 | 裸板检验、拼板方向、SMT回流和孔保护 |
| 元件倾斜/悬高 | 插件公差、浮力、夹具或引脚成型 | 插件力、固定方式、夹具和元件图纸 |
| 焊盘/孔壁损伤 | 过热、返修次数、机械插拔或孔结构不足 | 热史、返修记录、板材和孔铜证据 |
“补锡后通过”不是根因关闭。返修可能让外观合格，却留下额外热史、助焊残留或孔壁损伤。缺陷分析要保留首件状态和参数，确认是设计、材料、设备还是操作原因。
怎样检验并定义可接受焊点？
验收首先需要合同基线：适用的 IPC J-STD-001、IPC-A-610 修订版、产品等级、客户图纸和批准例外。不同等级、端子、板厚和连接方式的要求可能不同，不能只引用一个脱离上下文的“75%填充”数字。
可组合的证据包括：
- 目视/放大检查： 极性、位置、引脚突出、焊桥、润湿、焊角和污染；
- 孔填充评估： 从可见源面/目标面、适用成像或截面判断，注意器件和板结构可能限制观察；
- X-ray： 可辅助发现某些内部空洞、桥连或填充差异，但重叠结构、角度和分辨率会限制判读；
- 微切片： 适用于首件、工艺资格或失效分析，可查看孔填充、孔壁和界面，但属于破坏性抽样；
- 机械验证： 对连接器、端子或重件进行规定的插拔、拉力、扭矩、振动或冲击；
- 电气测试： ICT、连通、接触电阻、压降、绝缘和功能负载；
- 可靠性试验： 热循环、功率循环、振动等应来自产品任务剖面。
AOI更适合可见外观，不一定能确认孔桶内部；X-ray也不是“唯一可靠方法”。采购方应按失效风险明确检验组合、抽样和判定人。
NPI与DFT怎样减少量产风险？
EVT：验证设计与工艺可行性
- 检查每个THT料号的孔、焊盘、禁布区、元件高度和极性；
- 确认焊接方法、喷嘴/波峰可达性、夹具和传送方向；
- 对高热容量和高速连接器做专门评审；
- 预留低速测试点、回环连接器或边界扫描；
- 冻结关键元件的推荐PCB layout与修订版。
DVT：验证质量和可靠性
- 使用接近量产的板材、表面处理、焊料、助焊剂和设备；
- 对代表性高/低热负载焊点做截面或适用的内部检查；
- 完成插拔、扭矩、热、振动和功能负载测试；
- 评估返修方法、最大允许热史和清洁结果；
- 关闭高速launch、压降和温升风险。
PVT：验证量产系统
- 使用目标产线、人员、程序、夹具、节拍和追溯；
- 监控首次通过、填充不足、桥连、返修和工位差异；
- 确认检验限值、故障代码和测试程序可重复；
- 建立换线、换料、维护和变更后的再验证条件。
追溯与变更控制应记录什么？
建议把以下信息与单板、批次或工单关联：
- PCB、BOM、元件、表面处理、焊料和助焊剂批次；
- THT器件储存、烘烤、成型、剪脚和插件工位；
- 波峰/选择性程序、关键设定、设备、夹具和时间；
- 首件、外观、截面、X-ray/其他检测、ICT和功能结果；
- 缺陷位置、类型、原始图片、返修动作和复验；
- 操作员、设备维护、换料和偏差批准；
- 关键元件、孔径、铜结构、焊料、助焊剂或程序变更。
不是每个项目都需要记录每秒工艺曲线，但高风险特性必须有足够证据支持批次隔离、趋势分析和现场故障反查。追溯深度应在报价前约定。
THT组装RFQ应提供什么？
- Gerber/ODB++、钻孔、叠层、成品板厚、BOM/AVL、坐标和装配图；
- 每个THT料号的图纸、最大引脚尺寸、推荐孔和安装要求；
- THT/SMT/压接/通孔回流的指定或允许工艺；
- 板材、表面处理、焊料、助焊剂、清洗和涂覆要求；
- 适用 IPC J-STD-001、IPC-A-610 修订版、产品等级和客户例外；
- 高速连接器网络、阻抗、背钻、coupon和通道测试；
- 大电流路径、连接器额定、温升、扭矩和插拔要求；
- 首件、截面、X-ray/AOI、ICT、功能和机械测试要求；
- 追溯、序列号、报告、留样、返修和变更通知；
- 样机、试产和量产数量，以及目标交付阶段。
若尚未确定孔径或工艺，请提交器件原始图纸并明确由谁批准DFM建议。不要在板文件已冻结后才让组装厂“自行调孔”，因为这会影响裸板、可靠性和版本控制。
HILPCB可以怎样支持项目？
HILPCB可结合PCB制造能力评审成品孔、焊盘/环宽、铜连接、板厚孔径关系、高速连接器launch、背钻、拼板和组装可达性，并根据BOM与装配图讨论适用的混合装联、首件、检验、测试和追溯方案。
具体波峰/选择性/手工/通孔回流工艺、设备可达性、孔径能力、内部检查、可靠性试验、产品等级和交期需要按设计与数量确认。可通过在线报价页面提交器件图纸、板文件、THT工艺表和验收标准，优先关闭最容易造成填充不足、连接器损伤或后期返修的风险。
常见问题
THT通孔焊接是什么？
它是把元件引脚插入PCB镀通孔并用焊料形成电气和机械连接的装联方法，常用于连接器、端子、磁件、继电器和大型电容等器件。
THT是不是AI芯片先进封装互连？
通常不是。AI芯片与内存的高密度互连主要发生在封装、BGA、载板和HDI PCB层级；THT更多承担主板的电源、外部I/O、背板、风扇和结构连接。
THT焊点一定比SMT焊点更可靠吗？
不能一概而论。穿板引脚可提供较强机械锚固，但可靠性仍取决于元件、孔、镀层、焊料、热循环、载荷路径和工艺。某些低载荷、高密度应用用SMT更合适。
成品孔应该比引脚大多少？
没有适用于所有器件的固定差值。需要用最大引脚包络、引脚/孔位公差、镀后成品孔、自动插件能力和焊料流动要求进行公差叠加，并参考器件厂商推荐。
什么时候选择性焊接比波峰焊更合适？
当板上THT点较少、与SMT靠得很近、不同焊点热容量差异大或需要局部可编程加热时，选择性焊接通常更灵活。若焊接面THT密集且布局适合，波峰焊可能更高效。
高速THT连接器一定要背钻吗？
不一定。是否背钻取决于速率、孔桶残桩、信号层、材料、连接器launch和整体通道裕量。应通过设计指南、模型和仿真/测量决定。背钻在裸板制造阶段完成。
IPC Class 3 是否等于所有孔都必须同一个填充百分比？
不应这样简化。验收要引用具体 IPC J-STD-001/IPC-A-610 修订版、产品等级、端子类型和客户例外。单一百分比脱离条款可能导致错误拒收或放行。
X-ray能否完全替代THT截面和目视检查？
不能。X-ray可辅助观察某些内部特征，但受重叠、角度和分辨率限制；截面能提供破坏性内部证据，目视适合可见焊角和装配问题。应按风险组合使用。
THT询价最容易遗漏什么？
最常遗漏的是器件原始图纸、最大引脚尺寸、成品孔定义、明确焊接方式、IPC修订版/等级、首件截面或机械测试要求，以及返修与追溯规则。
THT的价值不在于“传统工艺仍未淘汰”，而在于它能在正确位置解决真实连接问题。把器件载荷、孔结构、热容量、高速launch、焊接窗口和验收证据作为一套系统设计，才能让混合装联既适合样机，也能稳定进入量产。
