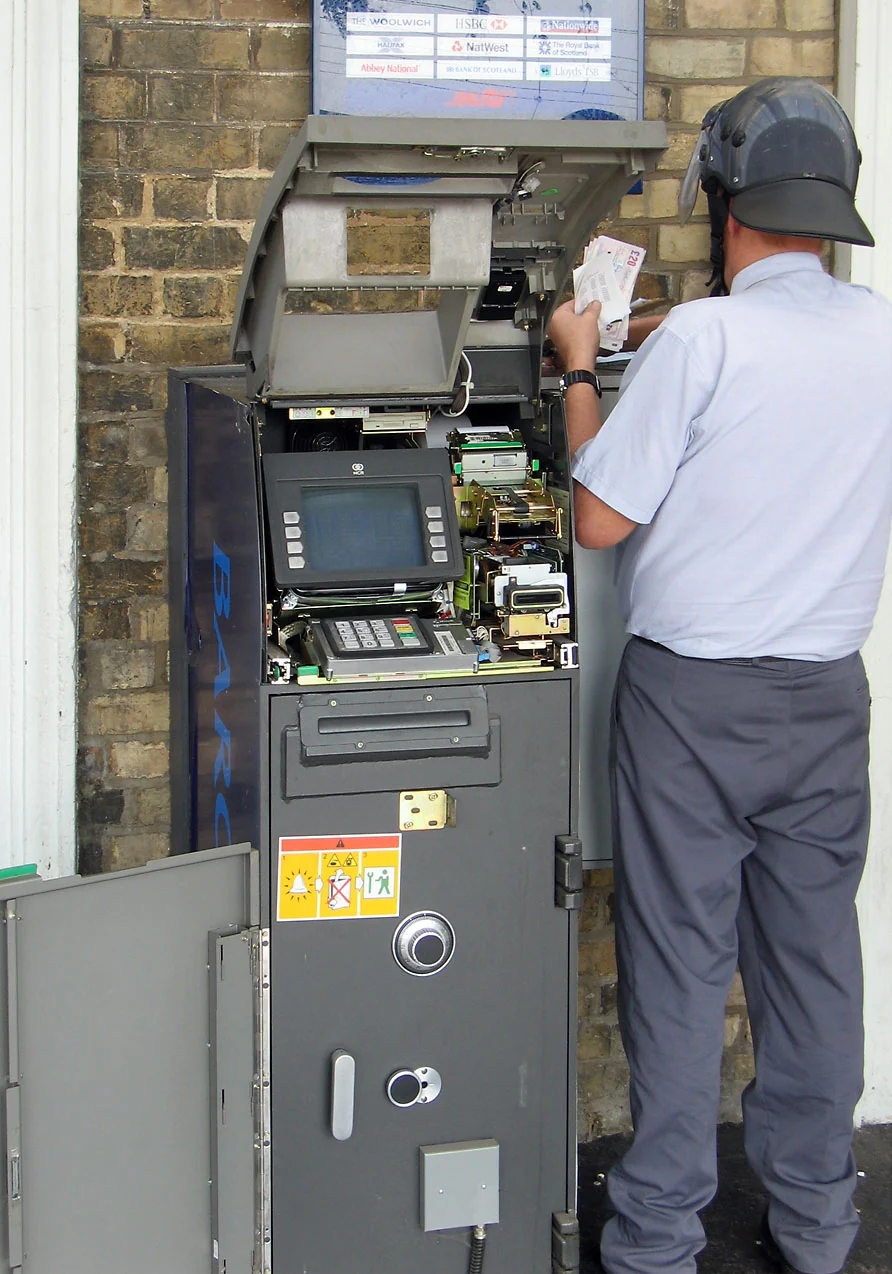

In der sich schnell entwickelnden Finanz- und Einzelhandelstechnologielandschaft von heute sind Selbstbedienungsterminals (SSTs) entscheidend geworden, um die betriebliche Effizienz zu steigern und das Kundenerlebnis zu optimieren. Von Bank-Geldautomaten bis hin zu Bargeldzahlungsterminals im Einzelhandel bestimmt die Zuverlässigkeit ihrer Kernkomponenten direkt den stabilen Betrieb des gesamten Systems. Unter diesen spielt die Geldautomaten-Leiterplatte eine zentrale Rolle – sie ist nicht nur das „Gehirn“, das die präzise Bargeldverteilung steuert, sondern auch der Eckpfeiler, der sichere, schnelle und fehlerfreie Transaktionen gewährleistet. Eine gut konzipierte und hervorragend gefertigte Geldautomaten-Leiterplatte ist die grundlegende Garantie für eine hohe Verfügbarkeit und niedrige Wartungskosten der Geräte. Als Experten für Einzelhandels- und Finanztechnologielösungen versteht die Highleap PCB Factory (HILPCB) die Bedeutung dieser Kernkomponente zutiefst. Wir bieten nicht nur die Leiterplattenfertigung, die den höchsten Industriestandards entspricht, sondern sind auch bestrebt, Kunden durch fortschrittliche Ingenieurtechnologie und One-Stop-Montagedienste beim Aufbau leistungsstarker, sicherer und zuverlässiger Selbstbedienungsgeräte zu unterstützen. Ob es sich um eine komplexe ATM-Leiterplatte oder ein funktionsintegriertes Selbstbedienungsterminal handelt, HILPCB bietet umfassende Unterstützung von der Designoptimierung bis zur Massenproduktion, um sicherzustellen, dass Ihr Produkt auf dem wettbewerbsintensiven Markt herausragt.
Kernfunktionen und Designherausforderungen von Geldausgabe-Leiterplatten
Die Geldausgabe-Leiterplatte ist ein hochintegriertes elektronisches Steuerungssystem, dessen Designkomplexität die gewöhnlicher Leiterplatten bei weitem übertrifft. Sie muss Anweisungen von mehreren Subsystemen koordinieren, um sicherzustellen, dass jeder Bargeldvorgang präzise und fehlerfrei ist.
Kernfunktionsmodule:
- Motorantrieb und -steuerung: Die Leiterplatte muss einen robusten und stabilen Strom liefern, um mehrere Präzisionsmotoren anzutreiben, die Rollen, Förderbänder und Sortiermechanismen steuern, um die Trennung, den Transport und die Ausgabe von Banknoten zu erreichen.
- Sensor-Signalverarbeitung: Sie integriert Schnittstellen für verschiedene Sensoren (z. B. optische, mechanische, Dickensensoren), um die Banknotenmenge, Echtheit, Größe und Überlappung zu erkennen und diese schwachen analogen Signale in präzise digitale Informationen umzuwandeln.
- Kommunikations- und Schnittstellenmanagement: Als zentrale Schnittstelle des Geräts erfordert es einen schnellen, zuverlässigen Datenaustausch mit dem Hauptcomputer, der Tastatur, dem Display und den Netzwerkmodulen, um Transaktionsbefehle auszuführen und den Gerätestatus zu melden.
- Leistungsmanagementsystem: Es entwirft komplexe Mehrkanal-Stromversorgungen, um isolierte und stabile Spannungen für Logikschaltungen, Sensoren und Hochleistungsmotoren bereitzustellen und zu verhindern, dass Leistungsrauschen kritische Signale stört.
- Sicherheit und Verschlüsselung: Es integriert Verschlüsselungschips oder sichere Element-Schnittstellen, um Kommunikationsdaten und Transaktionsinformationen zu schützen, zusammen mit physischen manipulationssicheren Schaltungen, um böswillige Angriffe zu verhindern.
Wichtige Designherausforderungen:
- Elektromagnetische Verträglichkeit (EMV): Hochleistungsmotoren erzeugen beim Starten und Herunterfahren starke elektromagnetische Interferenzen (EMI). Das PCB-Layout und die Leitungsführung müssen sorgfältig entworfen werden, um empfindliche Sensoren und Kommunikationsleitungen vor Interferenzen zu schützen.
- Wärmemanagement: Motortreiberchips und Leistungsmodule sind große Wärmequellen. Ein optimiertes Wärmedesign – wie das Hinzufügen von Kühlkörpern, die Verwendung von thermischen Vias oder der Einsatz von hochwärmeleitfähigen Leiterplattenmaterialien – ist für einen langfristig stabilen Betrieb unerlässlich.
- Signalintegrität: Sensorsignale sind schwach und rauschempfindlich, während Hochgeschwindigkeits-Kommunikationsleitungen eine strenge Impedanzkontrolle erfordern, um die Genauigkeit der Datenübertragung zu gewährleisten. Dies ist auch eine gemeinsame Herausforderung für hochpräzise Ticket Dispenser PCBs.
- Hohe Zuverlässigkeit und Langlebigkeit: Selbstbedienungsgeräte sind oft 24/7 in Betrieb. Die Leiterplatte und ihre Komponenten müssen Millionen von mechanischen und elektrischen Zyklen standhalten, was extrem hohe Material- und Prozessstandards erfordert.
Hochgeschwindigkeits-Signalverarbeitung und Datenintegrität
In modernen Geldverarbeitungsmodulen sind die Geschwindigkeit und Genauigkeit der Datenverarbeitung entscheidende Leistungsmerkmale. Die Leiterplatte des Geldautomaten muss die Datenintegrität auf Bitebene in komplexen elektromagnetischen Umgebungen gewährleisten, was sich direkt auf den Transaktionserfolg und das Vertrauen der Benutzer auswirkt.
Um dies zu erreichen, setzt HILPCB fortschrittliche Hochgeschwindigkeits-Leiterplatten-Technologien bei Design und Fertigung ein. Wir verwenden professionelle Simulationssoftware für die präzise Impedanzanpassung von Signalpfaden, steuern die Längenanpassung von Differentialpaaren und optimieren das Masseflächendesign, um Signalreflexionen, Übersprechen und Timing-Jitter zu minimieren. Dies gewährleistet eine zuverlässige Kommunikation zwischen dem Hauptprozessor und den Sensoren sowie einen stabilen Datenaustausch mit externen Geräten wie Kartenautomaten-Leiterplatten. Darüber hinaus spiegelt sich die Datenintegrität in der präzisen Erfassung von Sensordaten wider. Beispielsweise sind Mikrovolltsignale von Banknotendickensensoren sehr anfällig für Motorgeräusche. Unsere Ingenieure setzen lokalisierte Abschirmungen, Filterschaltungen und optimierte Routing-Strategien ein, um analoge und digitale Bereiche strikt zu trennen und so eine „ruhige“ elektrische Umgebung für empfindliche Signale zu schaffen. Dies gewährleistet eine genaue Erkennung des Banknotenzustands und verhindert Staus oder das Versagen bei der Ausgabe mehrerer Banknoten.
Technologie-Vergleichsmatrix: Traditionelles vs. modernes Self-Service-Terminal-Leiterplattendesign
Mit dem Fortschritt der IoT- und KI-Technologien durchläuft die Designphilosophie von Self-Service-Terminal-Leiterplatten eine tiefgreifende Transformation. Die technischen Fähigkeiten von HILPCB unterstützen die Entwicklung von traditionellen zu modernen Designs vollumfänglich.
| Merkmal | Traditionelle Self-Service-Terminal-Leiterplatte | Moderne Smart-Terminal-Leiterplatte |
|---|---|---|
| Kernprozessor | Dedizierte MCU oder x86 mit geringer Leistung | Hochleistungs-ARM/x86-SoC mit KI-Koprozessor |
| Netzwerkverbindung | Kabelgebundenes Ethernet, RS-232 | 4G/5G, Wi-Fi 6, Bluetooth, LoRaWAN |
| Sensorintegration | Grundlegende optische/mechanische Sensoren | Multispektrale Bildsensoren (CIS), 3D-Strukturlicht, RFID |
| Fernverwaltung | Begrenzte Statusberichterstattung | Umfassende Ferndiagnose, OTA-Firmware-Updates, vorausschauende Wartung |
| Sicherheitsmechanismen | Grundlegender physischer Manipulationsschutz | Sicherer Start (Secure Boot), Hardware-Verschlüsselungsmodule, Echtzeit-Einbruchserkennung |
Integration von Energiemanagement und thermischer Steuerung
Ein stabiles und zuverlässiges Stromversorgungssystem ist eine Voraussetzung für den normalen Betrieb von Geldautomaten-Leiterplatten. Motoren, Sensoren, Prozessoren und Kommunikationsmodule innerhalb des Geräts haben unterschiedliche Leistungsanforderungen, was ein präzises und robustes Stromverteilungsnetzwerk (PDN) auf der Leiterplatte erforderlich macht.
HILPCB legt besonderen Wert auf die Optimierung des Strompfades in unseren Designs. Wir verwenden Dickkupfer-Leiterplatten-Prozesse, um die hohen Ströme zu bewältigen, die für Motorantriebe erforderlich sind, wodurch Spannungsabfälle und Wärmeansammlungen effektiv reduziert werden. Gleichzeitig sorgen mehrstufige Filter und LDOs (Low-Dropout-Linearregler) für eine saubere Stromversorgung empfindlicher analoger und digitaler Schaltungen und verhindern Systeminstabilitäten durch Leistungsrauschen. Dieses Streben nach Stromversorgungs-Integrität ist ebenso entscheidend für hochstabile Anwendungen wie Check-in Kiosk Leiterplatten. Wärmemanagement ist eine weitere zentrale Herausforderung. Motortreiber erzeugen während des Betriebs erhebliche Wärme, die die Chip-Leistung beeinträchtigen oder dauerhafte Schäden verursachen kann, wenn sie nicht umgehend abgeführt wird. Unsere Lösungen umfassen:
- Optimiertes Layout: Platzierung wärmeerzeugender Komponenten an den Rändern der Leiterplatte oder in Bereichen mit guter Luftzirkulation.
- Thermische Via-Arrays: Dichte metallisierte Vias unter wärmeerzeugenden Chips, um Wärme schnell zur gegenüberliegenden Seite oder zu internen Wärmeschichten zu leiten.
- Große Kupferflächen: Abdeckung ungenutzter Leiterplattenbereiche mit Kupfer, das mit Masseflächen verbunden ist, um die Wärmeableitung zu erhöhen.
- Hoch-Tg-Materialien: Für Geräte, die in Hochtemperaturumgebungen betrieben werden, empfehlen wir Substrate mit hohen Glasübergangstemperaturen (Tg), um die Zuverlässigkeit der Leiterplatte zu verbessern.
Sicherheit: Vom physischen Schutz zur Datenverschlüsselung
Finanzielle Selbstbedienungsgeräte sind ein Hochrisikoziel für Cyberangriffe und physische Manipulationen, weshalb das Sicherheitsdesign in Geldautomaten-Leiterplatten von größter Bedeutung ist. HILPCB integriert Sicherheitskonzepte in jeden Aspekt des Leiterplattendesigns und baut ein mehrschichtiges Schutzsystem von der physischen bis zur Anwendungsebene auf.
Physisches Sicherheitsdesign:
- Manipulationssichere Schaltkreise: Die Leiterplatte verfügt über komplizierte serpentinenförmige Leiterbahnen oder Maschenschutzschichten, die Alarme oder Daten-Selbstzerstörungsmechanismen auslösen, wenn das Gehäuse aufgebrochen oder die Leiterplatte angebohrt wird.
- Schutz kritischer Chips: Verschlüsselungschips und Prozessoren verwenden BGA-Gehäuse mit versteckten Lötstellen, was physisches Sondieren extrem schwierig macht. Schutzringe um kritische Chips verhindern Seitenkanalangriffe.
- Lagenaufbau und vergrabene Vias: Mehrschichtige Designs vergraben kritische Signalsspuren intern, was die Schwierigkeit des Reverse Engineering erhöht.
Datensicherheitsdesign:
- Integration sicherer Elemente: Schnittstellen oder direkt integrierte sichere Elemente (SE) speichern Verschlüsselungsschlüssel, digitale Zertifikate und andere sensible Informationen und bieten Sicherheit auf Hardware-Ebene.
- Verschlüsselte Kommunikationskanäle: Kommunikationsbusse (z.B. USB, SPI) verschlüsseln Daten vor der Übertragung, um sicherzustellen, dass abgefangene Daten unlesbar bleiben.
- Sicherer Start: Stellt sicher, dass während des Starts nur digital signierte, vertrauenswürdige Firmware geladen wird, wodurch die Implantation von Malware verhindert wird.
Diese Sicherheitsmaßnahmen sind nicht nur für Geldautomaten-Leiterplatten (Cash Dispenser PCBs), sondern auch für ATM-Leiterplatten und Check-in-Kiosk-Leiterplatten unerlässlich, die sensible Benutzerinformationen verarbeiten.
HILPCB Fertigungskapazitäten in kommerzieller Qualität
Die Wahl von HILPCB als Ihren Fertigungspartner bedeutet umfassende Vorteile in Bezug auf schnelle Reaktion, Kostenoptimierung und außergewöhnliche Qualität, die Ihren Produkten helfen, den Markt schnell zu erobern.
Bietet **24-Stunden**-Schnellprototyping, um die Validierung und Iteration der Produktentwicklung zu beschleunigen und die Markteinführungszeit zu verkürzen.
Intelligentes Produktionsmanagement und skalierte Materialbeschaffung ermöglichen hochwettbewerbsfähige Massenproduktionskosten.
Vollständige ISO 9001 Implementierung mit AOI, Röntgenprüfung, Flying-Probe-Tests, um die Einhaltung der **IPC-A-600 Klasse 2/3** Standards zu gewährleisten.
Unterstützung von FR-4, Hochfrequenz-, **HDI**-, Starrflex-Leiterplatten und anderen komplexen Prozessen, um spezifische Anforderungen wie **Münzprüfer-Leiterplatten** zu erfüllen.
HILPCBs Herstellungsprozess für kommerzielle Geldautomaten-Leiterplatten
Die perfekte Umsetzung theoretischer Entwürfe basiert auf exquisiten Fertigungsprozessen. HILPCB verfügt über branchenführende automatisierte Produktionslinien und eine strenge Prozesskontrolle, um sicherzustellen, dass jedes Designdetail präzise auf physischen PCBs repliziert wird.
Für die Herstellung von Geldautomaten-PCBs konzentrieren wir uns auf die folgenden Prozessschritte:
- DFM (Design for Manufacturability) Überprüfung: Vor der Produktion überprüft unser Ingenieurteam die Designdateien gründlich, um potenzielle Probleme, die die Produktionseffizienz und Produktzuverlässigkeit beeinträchtigen könnten, proaktiv zu identifizieren und zu beheben, wie z.B. minimale Leiterbahnbreite/-abstand, Via-Design und Lötstopplackstege.
- Präzise Schaltungsbildung: Fortschrittliche LDI-Technologie (Laser Direct Imaging) ermöglicht eine hochpräzise Schaltungsbelichtung, die Leiterbahnbreitentoleranzen bei impedanzkontrollierten Leiterbahnen innerhalb von ±5 % gewährleistet und die Grundlage für eine stabile Hochgeschwindigkeitssignalübertragung legt.
- Qualität der Via-Metallisierung: Für Hochstrom-Vias und thermische Vias verwenden wir eine verdickte Kupferbeschichtung, um gleichmäßige, robuste Via-Wände zu gewährleisten und offene Stromkreise unter langfristiger Hochstrombelastung zu verhindern – entscheidend für Ticket-Dispenser-PCBs, die mechanische Komponenten antreiben.
- Hochwertige Oberflächenveredelung: ENIG (stromloses Nickel/Tauchgold) oder Tauchsilber-Oberflächen bieten hervorragende Lötbarkeit und langfristige Zuverlässigkeit, insbesondere für Fine-Pitch-Komponenten wie BGAs und QFNs, und verhindern kalte Lötstellen.
- Elektrische und Zuverlässigkeitsprüfung: Alle PCBs werden einer 100%igen elektrischen Prüfung mittels Flying Probe oder Prüfvorrichtung unterzogen. Zusätzliche Zuverlässigkeitstests (Thermoschock, Lötbarkeit, ionische Verunreinigung) sind auf Anfrage erhältlich, um die Leistung in rauen Umgebungen zu gewährleisten.
Betriebs-Dashboard: Einfluss hochwertiger PCBs auf die Geräteleistung
Die Investition in die Herstellung hochwertiger PCBs führt direkt zu einer verbesserten Betriebseffizienz und reduzierten Gesamtbetriebskosten (TCO). Die untenstehenden Daten zeigen den Geschäftswert der hochzuverlässigen PCBs von HILPCB.
| Wichtige Leistungskennzahl (KPI) | Standard-Qualitäts-PCB | HILPCB Hochzuverlässiges PCB | Leistungsverbesserung |
|---|---|---|---|
| Mittlere Zeit zwischen Ausfällen (MTBF) | 12.000 Stunden | 20.000+ Stunden | ↑ 67% |
| Transaktionsfehlerquote | 0,5% | < 0,1% | ↓ 80% |
| Jährliche Wartungskosten | $300/Einheit | $120/Einheit | ↓ 60% |
| Gerätelebensdauer | 5-7 Jahre | 8-10 Jahre | ↑ 40% |
Von der Leiterplatte zum kompletten Gerät: HILPCBs One-Stop-Montagedienste
Für viele Entwickler von Selbstbedienungsgeräten ist die Verwaltung der komplexen Lieferkette von der Leiterplattenherstellung über die Komponentenbeschaffung bis zur Endmontage eine große Herausforderung. Um Prozesse zu vereinfachen und die Markteinführungszeit zu beschleunigen, bietet HILPCB umfassende One-Stop-PCBA-Lösungen an, die den gesamten Weg von der Leiterplattenfertigung bis zur Montage des kompletten Geräts abdecken.
Unsere SMT-Bestückungslinien verfügen über Hochgeschwindigkeits- und Hochpräzisions-Bestückungsautomaten, die 01005-Mikrokomponenten und dichte BGA-Gehäuse verarbeiten können. Für Steckverbinder und Leistungskomponenten, die mechanischer Belastung ausgesetzt sind, setzen unsere erfahrenen Techniker Durchsteckmontageverfahren ein, um robuste Verbindungen zu gewährleisten.
Unsere Dienstleistungen gehen noch weiter:
- Komponentenbeschaffung: Durch die Nutzung unseres globalen Lieferkettennetzwerks beschaffen wir alle in der Stückliste aufgeführten Komponenten und garantieren authentische Kanäle und wettbewerbsfähige Preise.
- Firmware-Programmierung & Funktionstests: Wir programmieren Firmware gemäß Kundenspezifikationen und entwerfen kundenspezifische Testvorrichtungen für umfassende PCBA-Funktionstests, um eine 100%ige Einhaltung der Designanforderungen zu gewährleisten.
- Systemintegration & Box Build: Wir bieten Endproduktmontagedienste an, einschließlich der Installation von PCBA in Gehäuse, Kabelbaumverbindungen, Displays, Tastaturen und Peripheriemodulen wie Kartenleser-PCBs, gefolgt von vollständigen Systemtests.
Die Wahl der One-Stop-Dienste von HILPCB ermöglicht es Ihnen, sich vollständig auf das Kerndesign und Marketing Ihrer Produkte zu konzentrieren, während Sie uns die komplexe Fertigung anvertrauen.
Vorteile des HILPCB Montageservices für Einzelhandels- und Finanzgeräte
Wir sind mehr als ein Leiterplattenhersteller – wir sind Ihr technischer Partner bei der Produktrealisierung. Unsere Montagedienste sind auf die hohen Standards und schnellen Anforderungen der Einzelhandels- und Finanzbranche zugeschnitten.
Wir verstehen die Zusammenarbeit von Selbstbedienungsgerätemodulen genau und ermöglichen so eine gründliche Systemintegration und -prüfung, um den reibungslosen Betrieb aller Komponenten, einschließlich der **Münzprüfer-Leiterplatten**, zu gewährleisten.
Ob für Kleinserienprototypen oder die Massenproduktion, wir bieten anpassungsfähige Materialmanagementlösungen, um effektiv auf Marktschwankungen zu reagieren und Bestandsrisiken zu reduzieren.
Durch die Integration von Leiterplattenfertigung, Komponentenbeschaffung und Baugruppenprüfung verkürzen wir die Produktionszyklen erheblich und tragen dazu bei, innovative Produkte schneller auf den Markt zu bringen.
Von DFM/DFA (Design for Assembly)-Beratung bis hin zum After-Sales-Support bietet unser Expertenteam professionelle Dienstleistungen über den gesamten Lebenszyklus Ihres Produkts hinweg.
Zukünftige Trends: Intelligenz und modulares Design
Die Technologie der Selbstbedienungsterminals entwickelt sich hin zu mehr Intelligenz, Konnektivität und Wartbarkeit. Dies stellt neue Anforderungen und Möglichkeiten für das Design von Geldautomaten-Leiterplatten dar.
- Intelligenz & Edge Computing: Zukünftige Leiterplatten werden leistungsfähigere Prozessoren, sogar KI-Chips, integrieren, die eine lokale komplexe Bilderkennung (zur Banknotenprüfung) und Verhaltensanalyse (zur Betrugserkennung) ermöglichen und die Last des Backend-Servers reduzieren.
- IoT-Konnektivität: Integrierte 5G-, Wi-Fi 6- und andere drahtlose Module werden zum Standard, was Echtzeit-Statusberichte, Fernbefehle und OTA-Firmware-Updates ermöglicht und die Betriebseffizienz erheblich verbessert.
- Modulares Design: Für einfachere Wartung und Upgrades werden modulare Designs dominieren. Zum Beispiel werden Motorantriebe, Sensorverarbeitung und Hauptsteuereinheiten auf separaten, über Standardschnittstellen verbundenen PCBs untergebracht sein, was den Modulaustausch oder Upgrades vereinfacht und die Wartungskosten senkt.
HILPCB bleibt diesen Trends voraus und investiert kontinuierlich in Forschung und Entwicklung. Unsere HDI-Technologie, Rigid-Flex-Leiterplattenprozesse und die Anwendung neuer HF-Materialien versetzen uns in die Lage, intelligente Selbstbedienungsterminals der nächsten Generation zu unterstützen.
Fazit
Die Geldautomaten-Leiterplatte ist eine der technologisch intensivsten und zuverlässigkeitskritischsten Komponenten in Finanz- und Einzelhandels-Selbstbedienungsgeräten. Ihre Design- und Fertigungsqualität bestimmen direkt die Geräteleistung, Sicherheit und das Endbenutzererlebnis. Von der Bewältigung hoher Stromspitzen und EMI bis zur Gewährleistung der Datenintegrität bei hoher Geschwindigkeit und mehrschichtiger Sicherheit stellt jeder Aspekt Herausforderungen dar. Die Wahl eines professionellen, zuverlässigen Partners ist entscheidend. Die Highleap PCB Factory (HILPCB) mit ihrer umfassenden Expertise in der Herstellung von kommerziellen Leiterplatten und One-Stop-Bestückungsdienstleistungen ist bestrebt, weltweit die hochwertigsten Geldautomaten-Leiterplatten-Lösungen anzubieten. Wir liefern nicht nur außergewöhnliche Produkte, sondern auch professionellen technischen Support und effizientes Lieferkettenmanagement, um Kosten zu senken, Entwicklungszyklen zu verkürzen und gemeinsam die Zukunft der Einzelhandelstechnologie zu gestalten. Die Wahl von HILPCB bedeutet die Auswahl eines langfristigen strategischen Partners für Wachstum und Wertschöpfung.
