In der Welt der modernen Elektronik ist die doppelseitige Leiterplatte (PCB) eine der vielseitigsten und kosteneffektivsten Grundkomponenten. Mehr als nur eine Brücke, die elektronische Teile verbindet, dient sie als Fundament für Produktleistung und Zuverlässigkeit. Daher ist die Wahl eines erfahrenen und zuverlässigen doppelseitigen PCB-Herstellers entscheidend für den Erfolg jedes Elektronikprojekts.
Dieser Leitfaden taucht tief in das Kernwissen über doppelseitige Leiterplatten ein, zerlegt ihre komplexen Fertigungsprozesse im Detail und bietet Ihnen entscheidende Kriterien für die Auswahl eines außergewöhnlichen Herstellers.
1. Was ist eine doppelseitige Leiterplatte? Warum ist sie zentral für die Elektronik?

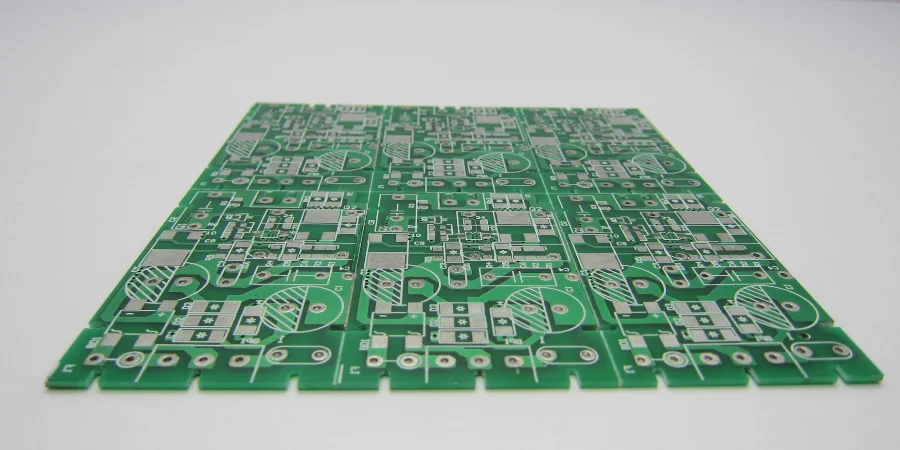

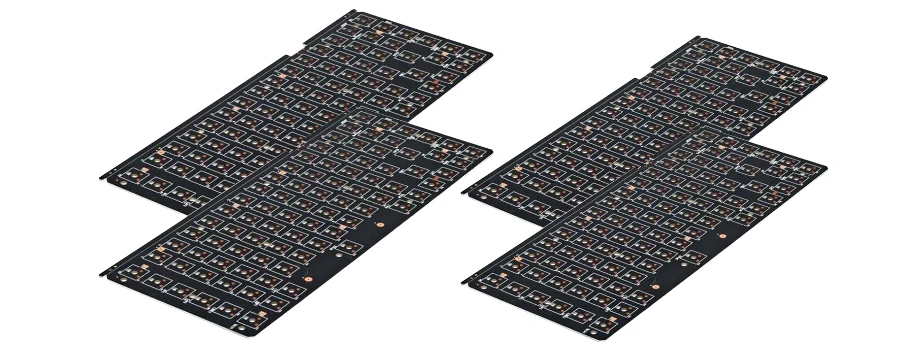

Eine doppelseitige Leiterplatte (PCB), wie der Name schon sagt, ist eine Leiterplatte mit leitenden Kupferschichten auf beiden Seiten eines isolierenden Substrats. Dieses Substrat besteht meist aus FR-4 PCB-Material. Das entscheidende Merkmal, das sie von den Produkten in unserer einfach-/doppelseitige Leiterplatten-Kategorie unterscheidet, ist das galvanisierte Durchkontaktierungsloch (PTH), eine kritische Technologie, die elektrische Verbindungen zwischen den Lagen ermöglicht.
Das galvanisierte Durchkontaktierungsloch (Via) ist ein kleines, durch die Leiterplatte gebohrtes Loch, dessen Innenwand durch chemische und galvanische Prozesse mit einer Schicht Metallkupfer beschichtet wird. Dies bildet einen leitenden Kanal, der es Leiterbahnen ermöglicht, über den physischen Raum zu "springen" und sich frei zwischen den beiden Lagen zu verbinden.
Hauptvorteile doppelseitiger Leiterplatten:
- Höhere Verdrahtungsdichte: Mit zwei Verdrahtungslagen ermöglicht sie es Designern, komplexere Schaltungsverbindungen auf begrenztem Raum zu realisieren und die Produktgröße erheblich zu reduzieren.
- Überlegene Designflexibilität: Sie löst das Problem sich kreuzender Leiterbahnen bei einseitigen Platinen, vereinfacht das Schaltungslayout-Design und verkürzt die Entwicklungszyklen.
- Optimierte elektrische Leistung: Die Fähigkeit, vollständige Masse- und Versorgungsebenen zu etablieren, verringert effektiv die Impedanz, minimiert Signalstörungen und verbessert die Schaltungsstabilität und -leistung.
- Ausgezeichnete Kostenwirksamkeit: Im Vergleich zu komplexeren Mehrschicht-Leiterplatten erfüllen doppelseitige Platinen die Anforderungen der meisten Anwendungen und bieten dabei wettbewerbsfähige Kosten.
2. Tiefgehende Analyse des Fertigungsprozesses für doppelseitige Leiterplatten

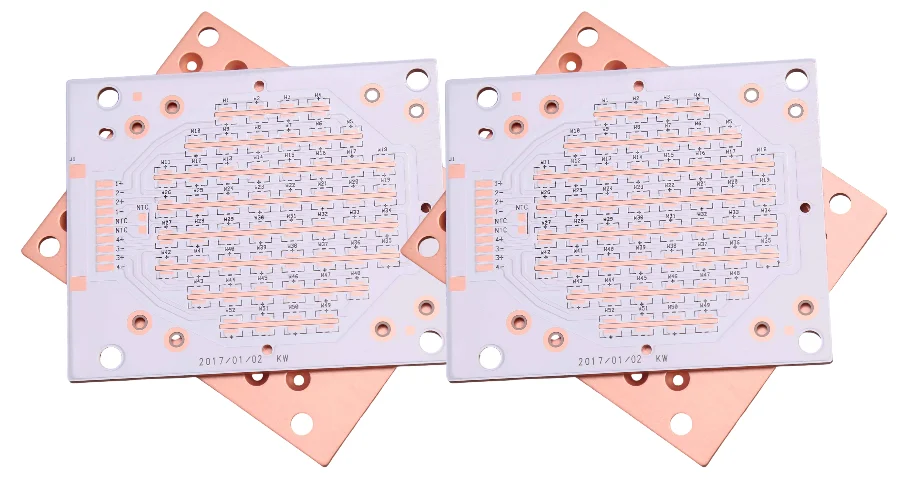

Ein erstklassiger doppelseitiger PCB-Hersteller muss eine präzise Kontrolle über den Fertigungsprozess besitzen. Die Herstellung einer doppelseitigen Leiterplatte ist deutlich komplexer als die einer einseitigen Platine, wobei die Realisierung der PTH im Kern steht. Hier ist eine detaillierte Aufschlüsselung des mainstream Fertigungsprozesses in der Branche.
2.1 Musterplattierungsprozess – Der Standardansatz
Dies ist die klassischste und am besten etablierte Methode zur Herstellung doppelseitiger Leiterplatten. Für Anwendungen, die den Betrieb in Hochtemperaturumgebungen erfordern, kann ein High-Tg PCB-Material spezifiziert werden.
Basismaterial/Kupferkaschierte Laminate → Zuschneiden → CNC-Bohren → Desmearing/Lochwandaktivierung → Chemische Kupferabscheidung (PTH) → Vollflächige Dünnkupferplattierung → Bildübertragung (Trockenfilm oder Nassfilm auftragen) → Belichtung & Entwicklung → Musterplattierung (Kupfer & Zinn/Blei) → Filmentfernung → Ätzen → Zinn/Blei-Entfernung → Inspektion & Reparatur → Lötstopplack → Legende/Siebdruck → Oberflächenveredelung (z.B. HASL, ENIG) → Konturbearbeitung (CNC-Fräsen/V-Cut) → Elektrischer Test (Flying Probe oder Testadapter) → Endgültige Qualitätskontrolle (FQC) → Vakuumverpackung → Produktversand
- Schlüsselschritte interpretiert:
- CNC-Bohren: Bohrt präzise alle leitenden und Montagelöcher, wobei die Genauigkeit direkt die nachfolgende PTH-Qualität beeinflusst.
- Chemische Kupferabscheidung (PTH): Chemische Abscheidung einer mikrometerdünnen Schicht leitenden Kupfers auf die isolierten Lochwände, markiert den ersten Schritt zur Erzielung der Lagenübergangsleitung und ist das Herz des gesamten Prozesses.
- Musterplattierung: Selektiv verdickt die Kupferplattierung nur auf Leiterbahnen und Lochwänden, die beibehalten werden sollen, bildet eine ausreichende leitende Kupferdicke und platziert mit einer ätzbeständigen Zinn/Blei-Legierung.
- Ätzen: Entfernt überschüssige Kupferfolie, die nicht durch die Zinn/Blei-Plattierung geschützt ist, und bildet das endgültige Schaltungsmuster.
- Lötstopplack: Bedeckt die Platine mit einer isolierenden Schutzschicht (typischerweise grün), schützt Leiterbahnen vor Oxidation und Lötkurzschlüssen und gibt nur die Pads frei, die gelötet werden müssen.
2.2 Lötstopplack auf blankem Kupfer (SMOBC) Prozess
SMOBC ist ein Mainstream-Präzisionsfertigungsprozess für doppelseitige Platinen, der in den 1980er Jahren entwickelt wurde. Sein Hauptvorteil liegt in der Lösung von Lötkurzschlüssen zwischen Leiterbahnen mit feinem Raster bei gleichzeitig überlegener Lötbarkeit und Lagereigenschaften. Dieser Prozess ist entscheidend für die Herstellung fortschrittlicherer Leiterplatten wie HDI PCBs.
SMOBC (Musterplattierung gefolgt von Zinn-Blei-Entfernung) Prozessablauf:
Doppelseitige kupferkaschierte Laminate → ... (Gleich wie Musterplattierungsprozess, bis zum Abschluss des Ätzens) ... → Zinn/Blei-Entfernung → Inspektion → Reinigung → Auftrag von Lötstopplack → Nickel/Gold-Plattierung für Stecker (falls zutreffend) → Heißluftnivellierung (HASL) oder Chemisch Nickel/Immersion Gold (ENIG) und andere Oberflächenveredelungen → Reinigung → Siebdruck Legende → Konturbearbeitung → Reinigen & Trocknen → Endproduktinspektion → Verpackung & Versand
- Unterschied zum Standardprozess: Dieser Prozess beinhaltet einen "Zinn/Blei-Entfernungs"-Schritt nach dem Ätzen, was ermöglicht, dass der Lötstopplack direkt auf die blanken Kupferleiterbahnen aufgetragen wird, anstatt über Zinn/Blei.
2.3 SMOBC-Prozess mit Via-Stopfen
Dieser Prozess ist bei spezifischen Anwendungen (wie Vias unter BGA-Pads) kritisch, um zu verhindern, dass Lötpaste während des Lötvorgangs in die Vias fließt. Für Anwendungen mit hohen Stromanforderungen könnte eine Schwermetallkupfer-Leiterplatte benötigt werden.
Doppelseitige kupferkaschierte Laminate → Bohren → Chemische Kupferabscheidung → Vollflächige Kupferplattierung → Via-Stopfen (Füllen der Löcher mit spezieller Tinte) → Bildübertragung (Positivfilm) → Ätzen → Entfernen des Stopfmaterials/Tinte → Reinigung → Auftrag von Lötstopplack → ... (Folgeschritte gleich wie SMOBC-Prozess) ... → Fertigprodukt
- Prozesskern: Der Schlüssel liegt in der perfekten Füllung der Löcher und der nachfolgenden Planarisierung, um zuverlässiges Löten und Lötstopplackauftrag zu gewährleisten.
3. Einseitige Leiterplatte vs. Doppelseitige Leiterplatte: Vergleich der Kernunterschiede
| Merkmal | Einseitige Leiterplatte | Doppelseitige Leiterplatte |
|---|---|---|
| Leitende Lagen | Kupferleiterbahnen nur auf einer Seite des Substrats. | Kupferleiterbahnen auf beiden Seiten des Substrats. |
| Lagenverbindung | Keine; Löcher nur zur Komponentenmontage (nicht leitend). | Erreicht durch galvanisierte Durchkontaktierungslöcher (PTH) zur Verbindung der Schaltungen auf beiden Seiten. |
| Verdrahtungskomplexität | Extrem niedrig; Verdrahtung kann sich nicht kreuzen und ist stark eingeschränkt. | Mittel bis Hoch; mehr Flexibilität mit Vias für Lagenwechsel, höhere Verdrahtungsdichte möglich. |
| Fertigungsprozess | Einfach; fehlende PTH und sekundäre Plattierungsprozesse. | Komplex; basiert auf PTH-Prozess, mit längeren Arbeitsabläufen und strengeren Kontrollanforderungen. |
| Kosten | Niedrigste. | Moderat; stellt eine optimale Balance zwischen Leistung und Kosten dar. |
| Anwendungsbereiche | Einfache Elektronik wie Taschenrechner, Fernbedienungen und Leistungskarten. | Großteil der Konsumelektronik, Industriesteuerungen, Kommunikationsgeräte und Automotive-Elektronik. |
4. SMT (Surface Mount Technology) Montageüberlegungen für doppelseitige Leiterplatten
Mit Komponenten auf beiden Seiten stellt die SMT-Montage für doppelseitige Leiterplatten höhere Anforderungen an die Prozesskontrolle des doppelseitigen PCB-Herstellers.
- Herausforderungen beim zweimaligen Reflow:
- Löten der ersten Seite: Zuerst wird die Seite mit weniger oder kleineren Komponenten oder der Seite mit größerer Planaritätsanforderung (z.B. die Seite mit BGA- oder QFN-Chips) gelötet.
- Löten der zweiten Seite: Die Leiterplatte wird gewendet, Lötpaste aufgetragen und die Komponenten der zweiten Seite bestückt. Zu diesem Zeitpunkt werden die Komponenten auf der ersten Seite auf dem Kopf stehen und den Hochtemperatur-Reflow-Ofen erneut durchlaufen.
- Kritische Prozesskontrollpunkte:
- Komponentenplatzierung: Schwerere oder größere Komponenten sollten auf der zweiten Seite platziert werden, die gelötet wird, um ein Abfallen während des zweiten Reflow-Prozesses zu verhindern.
- Temperaturbeständigkeit: Komponenten auf der ersten Seite müssen dem thermischen Schock von mindestens zwei Hochtemperatur-Reflow-Lötzyklen standhalten.
- Platinenverzug: Nach dem ersten Hochtemperaturdurchgang kann die Leiterplatte leichte Verformungen erfahren, was die Genauigkeit des Lötpastendrucks auf der zweiten Seite beeinflusst. Erfahrene Hersteller kontrollieren den Verzug durch Optimieren des Ofentemperaturprofils und Verwendung hochwertiger Basismaterialien.
- Durchsteckkomponenten (PIP/THT): Wenn die Pins von reflowgelöteten Durchsteckkomponenten zu lang sind, können sie die Planarität der Schablone für den Lötpastendruck der zweiten Seite beeinträchtigen, was besondere Aufmerksamkeit beim Design erfordert.
5. Wie man einen professionellen doppelseitigen PCB-Hersteller auswählt
Die Wahl des falschen Lieferanten kann zu Projektverzögerungen, Kostenüberschreitungen und sogar Produktausfall führen. Bei der Bewertung eines doppelseitigen PCB-Herstellers konzentrieren Sie sich auf die folgenden Kernelemente:
- Prozessfähigkeiten und technische Spezifikationen: Bestätigen Sie, dass ihre minimale Leiterbahnbreite/-abstand, minimaler Lochdurchmesser, Platiniendicken-Toleranz und andere Prozessfähigkeiten Ihren Designanforderungen entsprechen.
- Qualitätssystemzertifizierungen: Besitzen sie internationale Qualitätsmanagementsystem-Zertifizierungen wie ISO 9001? Halten sie sich bei Produktion und Inspektion an IPC-Branchenstandards?
- Prozesskontrollfähigkeiten: Haben sie strengges Statistical Process Control (SPC) und Überwachungssysteme für kritische Prozesse wie PTH, Plattierung und Ätzen?
- DFM (Design for Manufacturability) Unterstützung: Ein ausgezeichneter Hersteller wird vor der Produktion einen professionellen DFM-Prüfbericht bereitstellen, um Ihnen zu helfen, Ihr Design zu optimieren, Kosten zu senken und Produktionsrisiken zu mindern.
- Testausrüstung und Fähigkeiten: Sind sie mit fortschrittlicher Testausrüstung wie Automatischer Optischer Inspektion (AOI) und Flying Probe Testern ausgestattet, um sicherzustellen, dass jede versendete Leiterplatte 100% qualifiziert ist?
- Kundenservice und Reaktionsfähigkeit: Haben sie ein professionelles Ingenieurteam, um Ihre technischen Fragen schnell zu beantworten? Ist der Lieferzyklus stabil und transparent? Können sie schlüsselfertige Montage oder SMT-Montage-Dienste für eine komplette Lösung anbieten?
Schlussfolgerung
Doppelseitige Leiterplatten sind das Rückgrat der modernen Elektronik. Ein tiefes Verständnis der Komplexitäten und Kontrollpunkte in ihrem Fertigungsprozess, zusammen mit der Fähigkeit, einen technisch versierten, qualitätsgesicherten und serviceorientierten doppelseitigen PCB-Hersteller auszuwählen, ist die kritischste Garantie, um sicherzustellen, dass Ihr Produkt erfolgreich von Designentwürfen zum Markt gelangt.
FAQ über doppelseitige PCB-Hersteller
Q1: Welche Design-Dateien muss ich einem doppelseitigen PCB-Hersteller für ein schnelles Angebot senden?
Typischerweise sollten Sie bereitstellen: Gerber- oder ODB++-Dateien, NC-Bohrdatei, Platinenumriss, Schichtaufbau/Materialanforderungen (z.B. FR-4, High-Tg), Fertigungshinweise (min. Leiterbahn/Abstand, Kupfergewicht, Oberflächenveredelung) und eine Montagezeichnung, falls Sie Montage benötigen. Für ein vollständiges PCBA-Angebot fügen Sie eine vollständige Stückliste (BOM) und eine Bestückungsdatei hinzu. Alles in ein Archiv zu komprimieren, hilft jedem doppelseitigen PCB-Hersteller, schneller zu antworten.
Q2: Wie kann ich Preise von verschiedenen doppelseitigen PCB-Herstellern fair vergleichen?
Stellen Sie sicher, dass jeder doppelseitige PCB-Hersteller die gleichen Spezifikationen anbietet: Lagenanzahl, Material, Kupferdicke, Oberflächenveredelung, Lötstopplack, Panelisierung und Testanforderungen. Bitten Sie sie, NRE/Werkzeugkosten, Blankplatinenkosten und Montagekosten zu trennen, und fordern Sie mehrere Mengenstaffeln an (z.B. 10/100/1000 Stück), um zu sehen, welcher doppelseitige PCB-Fertigungspartner sich am besten mit Ihrem Volumen skaliert.
Q3: Was sind typische Lieferzeiten und MOQs für einen doppelseitigen PCB-Hersteller?
Für die meisten doppelseitigen PCB-Hersteller: Prototypen sind etwa 3–7 Arbeitstage für Blankplatinen und 7–15 Tage für bestückte Platinen; Standardproduktion beträgt usually 10–20 Tage, abhängig von der Komplexität. MOQs können bei prototypenorientierten Anbietern bei nur 5–10 Stück beginnen und für Massenproduktions-Hersteller viel höher sein.
Q4: Sollte ich einen lokalen oder überseeischen doppelseitigen PCB-Hersteller wählen?
Lokale doppelseitige PCB-Hersteller bieten einfachere Kommunikation, schnellere Lieferung und einfachere Vor-Ort-Audits. Überseeische Hersteller bieten often niedrigere Stückpreise und starke Kapazitäten für Hochvolumen-Fertigung und -Montage doppelseitiger Leiterplatten. Eine gängige Strategie ist, einen lokalen Lieferanten für frühe Prototypen zu verwenden und dann einen geprüften überseeischen doppelseitigen PCB-Hersteller für kostengünstige Volumen hinzuzufügen.
Q5: Welche Qualitätsstandards sollte ein doppelseitiger PCB-Hersteller erfüllen?
Suchen Sie nach einem doppelseitigen PCB-Hersteller, der nach IPC-6012 und IPC-A-600/610 arbeitet und Zertifizierungen wie ISO 9001 (Basisqualität) hält, plus IATF 16949 oder ISO 13485 für Automobil- oder Medizinmärkte. Für hochzuverlässige doppelseitige PCB-Fertigung prüfen Sie auch, ob sie gesteuerte Impedanzdaten, Lochwanddickenberichte, Lötbarkeitstests und 100% elektrische Testaufzeichnungen bereitstellen können.
