Die Impedanzkontrolle ist die Grundlage für ein erfolgreiches Design von Hochfrequenz-Leiterplatten. Da Betriebsfrequenzen 1 GHz überschreiten und Datenraten 10 Gbit/s überschreiten, entscheidet eine präzise Impedanzregelung darüber, ob Ihr Design zuverlässig funktioniert oder vollständig ausfällt. Dieser Leitfaden bietet praktische Lösungen für das Erreichen und Aufrechterhalten einer Impedanzkontrolle von der Konstruktion bis zur Fertigung.
abrufen

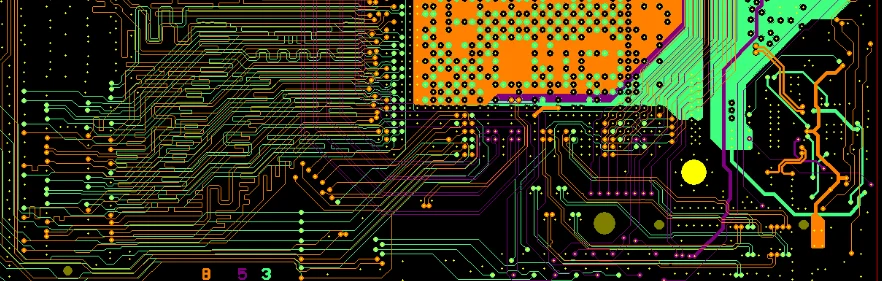

Was ist Hochfrequenz-PCB-Impedanzkontrolle und warum ist sie wichtig?
Die Hochfrequenz-Impedanzkontrolle von Leiterplatten bezieht sich auf die Aufrechterhaltung der charakteristischen Impedanz von Übertragungsleitungen innerhalb bestimmter Toleranzen. Bei Frequenzen über 100 MHz verhalten sich PCB-Leiterbahnen wie Übertragungsleitungen mit einer spezifischen Impedanz, die durch Geometrie und Materialien bestimmt wird.
Kritische Auswirkungen auf die Systemleistung:
Wenn Impedanzfehlanpassungen auftreten, verursachen Signalreflexionen:
- Bitfehler in digitalen Systemen (>10^-12 BER)
- Reduzierte Leistungsübertragung in HF-Schaltkreisen (>3dB Verlust)
- Stehende Wellen, die Verstärker beschädigen
- Verschluss des Augendiagramms über die Spezifikationen hinaus
Industriestandard-Impedanzwerte:
- 50 Ω: HF-/Mikrowellenanwendungen
- 75Ω: Videosysteme
- 90 Ω: USB-Differenzialpaare
- 100 Ω: Ethernet, PCIe differenziell
Die meisten Hochgeschwindigkeits-PCB-Designs erfordern eine Toleranz von ±5-10 %, während kritische HF-Anwendungen ±3 % oder mehr erfordern.
Berechnung und Konstruktion der Impedanzregelung
Methoden zur Berechnung der Mikrostreifenimpedanz
Die charakteristische Impedanz des Mikrostreifens hängt von der Leiterbahnbreite, der Substrathöhe und der Dielektrizitätskonstante ab:
Vereinfachte Formel: Z₀ = 87/√(εr + 1,41) × ln(5,98h/(0,8W + t))
Praktisches Beispiel für 50Ω:
- Material: Rogers RO4003C (εr = 3,38)
- Substrat: 0,508 mm (20 mil)
- Berechnete Breite: 1,11 mm
- Erreichte Toleranz: ±2Ω
Wichtige Designfaktoren:
- Steuerung der Leiterbahnbreite: ±0,025 mm beeinflusst die Impedanz um ±2 Ω
- Dielektrische Dicke: ±10 % Abweichung verursacht eine Impedanzverschiebung von ±5 %
- Lötstoppmaskenaufprall: Fügt der Mikrostreifenimpedanz 2-3 Ω hinzu
- Oberflächenrauheit: Erhöht die Impedanz um 1-2 Ω bei hohen Frequenzen
Stripline- und Differentialpaar-Design
Vorteile der Stripline-Konfiguration:
- Bessere Eindämmung des Feldes
- Keine Frequenzstreuung
- Überlegene Übersprechisolierung
- Gleichbleibende Impedanz
Anforderungen an die Differenzimpedanz:
- Ziel: 90-100 Ω typisch
- Paarinterne Anpassung: <0,025 mm
- Kopplungsfaktor: 0,15-0,25
- Längenanpassung: Kritisch für >5 Gbit/s
Best Practices für die Aufrechterhaltung der Impedanzkontrolle
Stack-up-Design für optimale Leistung
Ein gut durchdachter Stack-up sorgt für eine konsistente Impedanz über alle Schichten:
6-lagiger kontrollierter Impedanzaufbau:
| Ebene | Funktion | Werkstoff | Impedanz-Ziel |
|---|---|---|---|
| L1 | Signal | 0,5 Unzen Cu | 50Ω ±5% |
| L2 | Boden | 1 Unze Cu | Referenz |
| L3-4 | Signal | 0,5 Unzen Cu | 50Ω Streifenleitung |
| L5 | Leistung | 1 Unze Cu | - |
| L6 | Signal | 0,5 Unzen Cu | 50Ω ±5% |
Kritische Stack-up-Regeln:
- Beibehalten kontinuierlicher Referenzebenen
- Verwenden Sie eine symmetrische Konstruktion
- Anpassen von Material-WAK-Werten
- Berücksichtigen Sie die Grenzen der Herstellbarkeit
Einfluss der Materialauswahl auf die Impedanzstabilität
Die Materialeigenschaften wirken sich direkt auf die Impedanzkontrolle aus:
Materialvergleich für die Impedanzkontrolle:
| Werkstoff | Dk-Toleranz | Stabilität | Kosten | Am besten für |
|---|---|---|---|---|
| FR4 | ±10% | Schlecht | 1× | <2 GHz |
| Rogers 4350B | ±0,05 | Gut | 4× | <20 GHz |
| Rogers 3003 | ±0,02 | Sehr Gut | 8× | >20 GHz |
| PTFE | ±0,02 | Am besten | 10× | mmWelle |
Auswahlkriterien:
- Betriebsfrequenzbereich
- Anforderungen an die Temperaturstabilität
- Kostenbeschränkungen
- Kompatibilität in der Fertigung
Häufige Probleme und Lösungen bei der Impedanzkontrolle
Fertigungsabweichungen und Kompensation
Das Verständnis von Fertigungstoleranzen hilft bei der Entwicklung robuster impedanzgesteuerter Schaltungen:
Typische Prozessvariationen:
- Ätzen: ±20% der Kupferdicke
- Beschichtung: ±25μm Variation
- Laminierung: ±10% Dickenänderung
- Registrierung: ±75μm zwischen den Schichten
Vergütungsstrategien:
- Vorkompensation im Design: Berücksichtigung des Ätzfaktors
- Prozesssteuerung: Statistische Überwachung (Cpk >1.33)
- 100%-Prüfung: TDR-Verifizierung bei kritischen Designs
- Tolerance Budgeting: Design für Worst-Case-Stackup
Über Übergänge und Diskontinuitäten
Durchkontaktierungen stellen große Impedanzdiskontinuitäten dar, die eine sorgfältige Optimierung erfordern:
Über den Einfluss auf die Impedanz:
- Standard via: 25-35Ω (vs. 50Ω Trace)
- Erzeugt einen Reflexionskoeffizienten von 10-15 %
- Stub-Resonanzen über 5 GHz
Optimierungstechniken:
- Optimierung der Antipad-Größe (typischerweise über + 0,25 mm)
- Fügen Sie geschliffene Durchkontaktierungen innerhalb von 1 mm hinzu
- Gerät Rückbohren für Stiche >1mm
- Verwenden Sie HDI PCB-Microvias über 20 GHz
Prüf- und Verifizierungsmethoden
TDR-Tests zur Produktionsverifizierung
Die Zeitbereichsreflektometrie bietet eine umfassende Impedanzverifizierung:
TDR-Anforderungen:
- Anstiegszeit: <35 ps für Genauigkeit
- Auflösung: ±1Ω typisch
- Räumliche Auflösung: 1mm
Interpretation der Ergebnisse:
- Flache Leiterbahn: Gute Kontrolle
- Spitze nach oben: Hohe Impedanz/offen
- Abwärtsneigung: Niedrige Impedanz/kurz
- Schwingungen: Mehrfache Reflexionen
Messungen mit Netzwerkanalysatoren
Bei Frequenzen über 10 GHz bietet die VNA-Prüfung eine überlegene Genauigkeit:
Wichtige Messungen:
- S11: Rückflussdämpfung (mindestens <-15dB)
- S21: Nachweis der Einfügedämpfung
- Gruppenverzögerung: Phasenlinearität
- Smith-Diagramm: Komplexe Impedanz
Impedanzanforderungen für unterschiedliche Anwendungen
5G und Telekommunikation
Anforderungen unter 6 GHz:
- Impedanz: 50Ω ±7%
- Rückflussdämpfung: >15dB
- Materialien: Verlustarmes FR4 akzeptabel
mmWelle (24-40 GHz):
- Impedanz: 50Ω ±3-5%
- Rückflussdämpfung: >20dB
- Materialien: PTFE erforderlich
- Oberflächenrauheit: <1μm kritisch
Digitale High-Speed-Schnittstellen
PCIe Gen 4/5:
- Differenz: 85 Ω ±5 %
- Via-Stiche: Hinterbohren erforderlich
- Werkstoffe: Df <0,005
DDR4/DDR5:
- Single-Ended: 40Ω
- Differenzielle DQS: 80 Ω
- Längenanpassung: ±0,1 mm
Strategien zur Kostenoptimierung
Balance zwischen Leistung und Kosten
Kompromisse zwischen Toleranz und Kosten:
| Toleranz | Ertrag | Auswirkungen auf die Kosten | Anwendungen |
|---|---|---|---|
| ±10% | >95 % | Ausgangsbasis | Verbraucher |
| ±7 % | 90% | +15 % | Industrie |
| ±5 % | 85% | +30 % | Telekommunikation |
| ±3 % | 75% | +50 % | Militär |
Methoden zur Kostensenkung:
- Standardisieren von Leiterbahnbreiten
- Gemeinsame Stapel verwenden
- Selektive Impedanzregelung
- Statistische Stichprobenziehung vs. 100%-Test
