Die Schnittstelle zwischen mechanischen Schaltern und der Tastatur-PCB bestimmt das Tippgefühl, die Schalterkompatibilität und die langfristige Haltbarkeit. Eine gut gestaltete Key Switch PCB for Keyboards muss verschiedene Schaltertypen aufnehmen, sowohl gelötete als auch Hot-Swap-Konfigurationen unterstützen und die Signalintegrität über die gesamte Tastenmatrix aufrechterhalten. Dieser technische Leitfaden untersucht die Designprinzipien und Spezifikationen, die außergewöhnliche Tastaturschalter-Schnittstellen schaffen.
Ob Sie eine benutzerdefinierte Tastatur-PCB entwerfen oder vorhandene Optionen bewerten, das Verständnis der Grundlagen von Switch-PCBs trägt dazu bei, dass Ihr Projekt das Tippgefühl bietet, das Benutzer erwarten.
Menü-Navigation
- Switch-Footprint-Standards und Spezifikationen
- Design der Hot-Swap-Sockel-Integration
- Matrix-Design und Anti-Ghosting-Implementierung
- LED-Integration mit Switch-Footprints
- Erweiterte Switch-Unterstützung und Überlegungen

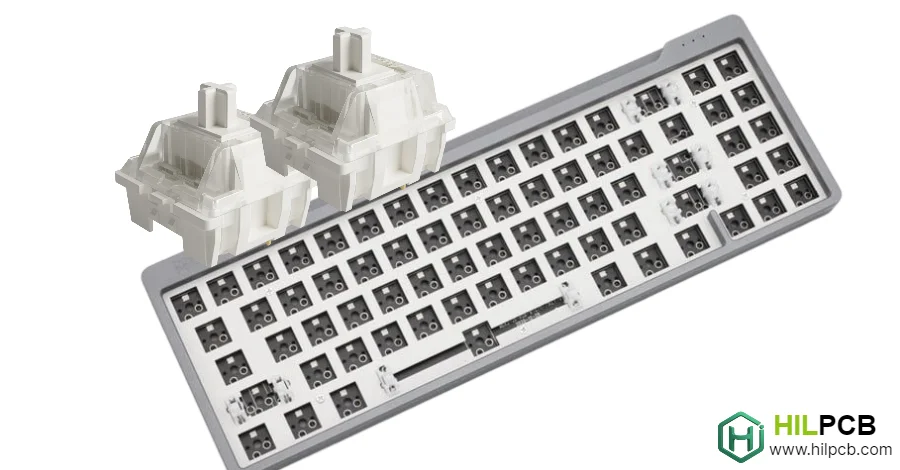

Switch-Footprint-Standards und Spezifikationen
Switch-Footprints definieren die Lochmuster, Pad-Geometrien und Abstände, die die Schalterkompatibilität bestimmen. Die Standardisierung rund um den Cherry MX-Footprint hat eine breite Kompatibilität geschaffen, aber das Verständnis von Variationen ist für ein ordnungsgemäßes Design, das die Benutzererwartungen erfüllt, unerlässlich.
1. Cherry MX Standard-Footprint
Der Cherry MX-Footprint ist zum De-facto-Standard für mechanische Tastaturschalter geworden. Die mittleren Stifte (zwei Kontakte an 1,5 mm Löchern) stellen die elektrische Verbindung her. Seitenstifte (zwei PCB-Montagestifte an 1,7 mm Löchern) ermöglichen eine plattenlose Montage für 5-Pin-Schalter. Das große mittlere Loch (4,0 mm) bietet eine Gehäuseausrichtung für eine konsistente Schalterpositionierung.
5-Pin vs. 3-Pin Unterstützung Das 5-Pin-Design umfasst alle Löcher und unterstützt sowohl PCB-Mount- als auch Plate-Mount-Schalter mit maximaler Kompatibilität. Das 3-Pin-Design umfasst nur Mittelkontakt- und Ausrichtungslöcher, was eine Platte für die Schalterstabilität erfordert. Best Practice schreibt vor, immer 5-Pin-Footprints zu implementieren, um die Schalterkompatibilität zu maximieren, auch wenn Plate-Mount-Builds angestrebt werden.
2. Standards für Tastenabstände
Der Standard-Tastenabstand beeinflusst die gesamten Abmessungen des PCB-Layouts. Der Pitch von 19,05 mm (0,75") stellt den Standardabstand zwischen den Tastenmitten gemäß den Cherry-Spezifikationen dar. Ein gleichmäßiger Abstand platziert 1U-Tasten in konsistenten Intervallen. Variabler Abstand nimmt größere Tasten mit angepassten Mittelpositionen für eine ordnungsgemäße Ausrichtung auf.
Unsere Mechanical Keyboard PCB Designs nehmen alle Standard-Abstandskonfigurationen mit Optionen für benutzerdefinierte Layouts auf.
3. Integration von Stabilisator-Footprints
Größere Tasten erfordern Stabilisatoren, und das PCB-Design muss den gewählten Stabilisatortyp unterstützen. Löcher für PCB-Mount-Stabilisatoren umfassen Drahtklammerlöcher mit 3,0 mm Durchmesser und Gehäuselöcher mit ca. 6,75 mm × 12,3 mm. Schraubenlöcher für Screw-in-Stabilisatoren erfordern M2-Gewinde oder 2,0 mm Durchgangslöcher.
Der Stabilisatorabstand variiert je nach Tastengröße. 2U, 2,25U und 2,75U Tasten verwenden einen Abstand von 24 mm von Mitte zu Mitte. 6,25U Leertasten benötigen einen Abstand von 100 mm. 7U Leertasten benötigen einen Abstand von 114 mm für eine ordnungsgemäße Drahtausrichtung.
Design der Hot-Swap-Sockel-Integration
Hot-Swap-Sockel ermöglichen den Austausch von Schaltern ohne Löten, erfordern jedoch ein sorgfältiges PCB-Design, um Haltbarkeit und zuverlässigen Kontakt über Tausende von Schalterwechseln zu gewährleisten. Sockelauswahl und Pad-Design wirken sich direkt auf die langfristige Zuverlässigkeit aus.
Sockeltypen und Anforderungen Kailh Hot-Swap-Sockel stellen die am weitesten verbreitete Lösung mit Sockelabmessungen von ca. 5,7 mm × 5,7 mm dar. Eine spezifische Pad-Geometrie gewährleistet eine ordnungsgemäße Retention während der gesamten Lebensdauer des Sockels und unterstützt gleichzeitig alle Schalterstifte im MX-Stil.
Pad-Design für Sockel-Retention Kritische Pad-Design-Parameter umfassen eine größere Pad-Größe als Standard-PTH-Pads zur Aufnahme des Sockelgehäuses, mindestens 2oz Kupfergewicht für Pad-Festigkeit unter wiederholter Belastung, Via-Stitching für zusätzliche mechanische Festigkeit um Pads herum und angepasste thermische Entlastung, um die richtige Pad-Temperatur während des Löten ohne übermäßige Wärmeableitung aufrechtzuerhalten.
Verstärkungsstrategien
Hot-Swap-Pads erfahren wiederholte mechanische Beanspruchung durch Einsetzen und Entfernen von Schaltern. Die Designverstärkung umfasst:
- Verbesserung der Pad-Haftung: Erhöhte Kupfergussverbindung zu Pads, Via-Stitching um Sockel-Footprints und erweiterte Pad-Geometrie über die Mindestanforderungen hinaus.
- PCB-Aufbau-Überlegungen: Ein höheres Kupfergewicht erhöht die Kosten, verbessert jedoch die Haltbarkeit erheblich. Die Kerndicke beeinflusst die gesamten Biegeeigenschaften der Platine. High-Density PCB for Keyboards kann dünnere Kerne mit verbessertem Pad-Design verwenden.
Testanforderungen
Die Qualifizierung von Hot-Swap-PCBs sollte Tests der Einsteckkraft für die Sockelretention, Tests der Auszugskraft für die Leichtigkeit des Schalterentfernens, Zyklustests mit mindestens 1000 Einsteckvorgängen und Kontaktwiderstandsmessungen über Zyklen zur Überprüfung der langfristigen elektrischen Leistung umfassen.
Unsere Mechanical Keyboard PCB Manufacturing umfasst Hot-Swap-spezifische Qualitätsprüfprotokolle, die sicherstellen, dass Platinen die Haltbarkeitsanforderungen erfüllen.
Matrix-Design und Anti-Ghosting-Implementierung
Die Tastenmatrix bestimmt, wie der Tastatur-Controller Tastenanschläge erkennt. Ein ordnungsgemäßes Matrix-Design verhindert Ghosting und ermöglicht erweiterte Funktionen wie NKRO, die Gamer und schnelle Tipper verlangen.
1. Grundlagen der Matrix-Architektur
Das Zeilen-Spalten-Scannen ordnet Tasten in logischen Zeilen und Spalten an. Der Controller scannt Zeilen, während er Spalten liest (oder umgekehrt). Das Schließen des Schalters verbindet Zeile mit Spalte, was vom Controller für die Tastenregistrierung erkannt wird.
Die Matrixgröße variiert je nach Layout. 60%-Tastaturen verwenden typischerweise eine 5×14- oder 4×14-Matrix für ca. 61 Tasten. TKL-Tastaturen verwenden eine 6×17- oder 5×18-Matrix für ca. 87 Tasten. Full-Size-Tastaturen erfordern eine 6×21- oder 5×22-Matrix für ca. 104 Tasten.
2. Anti-Ghosting-Design
Ghosting tritt auf, wenn mehrere gleichzeitige Tastenanschläge Phantom-Tastenregistrierungen erzeugen. Eine individuelle Diode pro Schalter verhindert den Rückstromfluss und ermöglicht N-Key Rollover (NKRO). Eine konsistente Diodenausrichtung in der gesamten Matrix gewährleistet einen ordnungsgemäßen Betrieb.
Dioden-Platzierungsoptionen Durchsteckdioden bieten einfacheres Löten, aber einen größeren Footprint. SMD-Dioden bieten eine kompakte Größe, ideal für die automatisierte Montage. Einige Schalter enthalten integrierte Dioden, was das PCB-Design vereinfacht, aber die Schalterauswahl einschränkt.
3. NKRO vs. 6KRO Überlegungen
6-Key Rollover (6KRO) behält die Kompatibilität mit dem USB-Boot-Protokoll bei, funktioniert in BIOS- und Wiederherstellungsumgebungen und bietet ausreichende Kapazität für typisches Tippen. N-Key Rollover (NKRO) ist für kompetitives Gaming erforderlich, erfordert möglicherweise eine Modifikation des USB-HID-Deskriptors und verlangt eine vollständige Matrix-Scan-Fähigkeit für die gleichzeitige Tastenerkennung.
Für PCB for Mechanical Keyboards empfehlen wir, für NKRO-Fähigkeit zu entwerfen, auch wenn 6KRO der Standardmodus ist, um Flexibilität für Benutzerpräferenzen zu bieten.
LED-Integration mit Switch-Footprints
Moderne Tastatur-PCBs integrieren LEDs für die Hintergrundbeleuchtung. Die LED-Platzierung relativ zu den Switch-Footprints beeinflusst die Beleuchtungsqualität und die Schalterkompatibilität erheblich, was eine sorgfältige Überlegung während des Designs erfordert.
Optionen für die LED-Ausrichtung
Die nach Norden ausgerichtete LED-Platzierung positioniert LEDs oben am Schalter für eine bessere Durchleuchtung der Beschriftung, kann jedoch bei Cherry-Profil-Tastenkappen während des Bottom-Out-Kontakts stören. Die nach Süden ausgerichtete LED-Platzierung positioniert LEDs unten für volle Kompatibilität mit Cherry-Profil-Tastenkappen mit akzeptabler Durchleuchtungsleistung, bevorzugt für Enthusiasten-Builds, die das Tippgefühl priorisieren.
Per-Key RGB-Implementierung
Per-Key RGB erfordert sorgfältiges Routing und Energiemanagement für einen zuverlässigen Betrieb:
- LED-Treiberoptionen: WS2812B/SK6812 bieten adressierbare RGB-Fähigkeit über einen Draht. Dedizierte Treiber wie IS31FL3733 und IS31FL3741 ermöglichen Matrixsteuerung. PWM-Controller bieten niedrigere Kosten mit weniger Farboptionen.
- Routing-Überlegungen: Datenleitungen erfordern eine ordnungsgemäße Terminierung für Signalintegrität. Die Stromverteilung muss Spitzenströme bewältigen, wenn alle LEDs bei maximaler weißer Leistung sind. Entkopplungskondensatoren in der Nähe von LED-Stromeingängen verhindern Spannungsschwankungen.
Beispiel für die Leistungsberechnung Der Leistungsbedarf skaliert mit der LED-Anzahl. 60%-Tastaturen mit 61 LEDs bei maximal 60 mA pro LED benötigen 3,66 A Spitzenstrom. TKL-Tastaturen mit 87 LEDs benötigen 5,22 A Spitze. Full-Size-Tastaturen mit 104 LEDs benötigen 6,24 A Spitzenleistungskapazität.
Unsere RGB Keyboard PCB Designs beinhalten eine ordnungsgemäße Stromverteilung für einen zuverlässigen LED-Betrieb über alle Helligkeitsstufen hinweg.
Underglow und sekundäre Beleuchtung
Neben der Einzeltastenbeleuchtung umfassen zusätzliche LED-Optionen kantenmontierte Underglow-Streifen für die Gehäusebeleuchtung, Status-LEDs für Caps Lock/Num Lock/Layer-Anzeigen und RGB-Matrix-Zonen für gruppierte Umgebungseffekte.
Erweiterte Switch-Unterstützung und Überlegungen
Jenseits von Standard-MX-Schaltern können moderne Tastaturen alternative Schaltertechnologien integrieren, die ein spezialisiertes PCB-Design für ordnungsgemäße Funktion und optimale Leistung erfordern.
Alternative Schaltertypen Low-Profile-Schalter bieten eine reduzierte Schalterhöhe für flache Tastaturen mit unterschiedlichem Footprint-Abstand und Pin-Konfiguration, einschließlich Kailh Choc und Cherry MX Low Profile Varianten. Optische Schalter verwenden lichtbasierte Betätigung anstelle von Metallkontakten, was IR-LED und Phototransistor pro Taste mit unterschiedlichen PCB-Anforderungen erfordert. Hall-Effekt-Schalter verwenden magnetische Erfassung für analoge Eingabefähigkeit mit einstellbaren Betätigungspunkten und gewinnen bei Gaming-Tastaturen an Beliebtheit.
Überlegungen für geteilte Tastaturen (Split Keyboards) Geteilte Tastaturen erfordern einzigartige Key Switch PCB Designelemente. Zu den Verbindungsoptionen gehören TRRS-Kabel für serielle Kommunikation, USB-C für höhere Bandbreite oder drahtloser Betrieb, bei dem jede Hälfte einen vollständigen Controller hat. Matrix-Modifikationen können dazu führen, dass jede Hälfte unabhängig oder als Matrixerweiterung arbeitet, abhängig von den Designzielen. Die Controller-Platzierung beeinflusst, welche Hälfte als primär dient. Flexible PCB for Keyboards kann nicht geteilte Hälften in artikulierenden Designs verbinden.
Encoder- und Knopf-Integration Drehgeber fügen Tastaturen Lautstärkeregelung und Makrofunktionen hinzu. Encoder-Footprints erfordern 5+ Pins für die Rotationserkennung. Die Push-Switch-Funktion fügt zwei weitere Verbindungen hinzu. Designüberlegungen umfassen die Encoder-Matrixposition gegenüber der dedizierten GPIO-Zuweisung für eine optimale Firmware-Implementierung.
Für umfassende Unterstützung beim Design und der Herstellung von Key Switch PCB for Keyboards bietet unser Ingenieurteam Beratung vom Konzept bis zur Produktion. Wir stellen sicher, dass Ihre Schalterschnittstelle die Anforderungen von Enthusiasten erfüllt und gleichzeitig die Fertigungseffizienz aufrechterhält. In Kombination mit unseren Custom Keyboard Circuit Board Fähigkeiten liefern wir komplette Tastatur-PCB-Lösungen, die auf Ihre spezifischen Anforderungen und Marktpositionierung zugeschnitten sind.
Haeufige Fragen
Was unterscheidet eine Key-Switch-PCB von einer allgemeinen Keyboard-Steuerplatine?
Die Switch-PCB muss mechanische Footprints, Matrix-Implementierung, Lichtintegration und optionalen Hot-Swap- oder Alternativ-Switch-Support direkt an der Tastenschnittstelle tragen. Dadurch werden Pad-Design, Verstaerkung und Routing deutlich staerker vom konkreten Switch-Oekosystem abhaengig, das die Tastatur bedienen soll.
Warum muessen Hot-Swap-Sockel, Matrixlayout und Lichtleistung zusammen geplant werden?
Diese Funktionen konkurrieren alle um Flaeche und beeinflussen Pad-Haltbarkeit, Routing-Freiheit und Stromverteilung auf derselben Platine. Wenn man sie getrennt betrachtet, kann das Design fragil werden, schwieriger herstellbar sein oder unter realer Tipp- und Lichtlast an Zuverlaessigkeit verlieren.
Was sollte validiert werden, bevor eine Key-Switch-PCB in die Produktion geht?
Teams sollten Schalter-Footprint-Kompatibilitaet, Sockelhalt dort, wo Hot-Swap genutzt wird, Matrixverhalten, Anti-Ghosting-Strategie und LED-Stromverhalten vor der Freigabe pruefen. Die Produktion ist verlaesslicher, wenn die Platine sowohl auf Nutzergefuehl als auch auf Fertigungsrobustheit bewertet wurde.
